Automatyczna stacja pipetująca: od programu do zwalidowanego transferu

Streszczenie

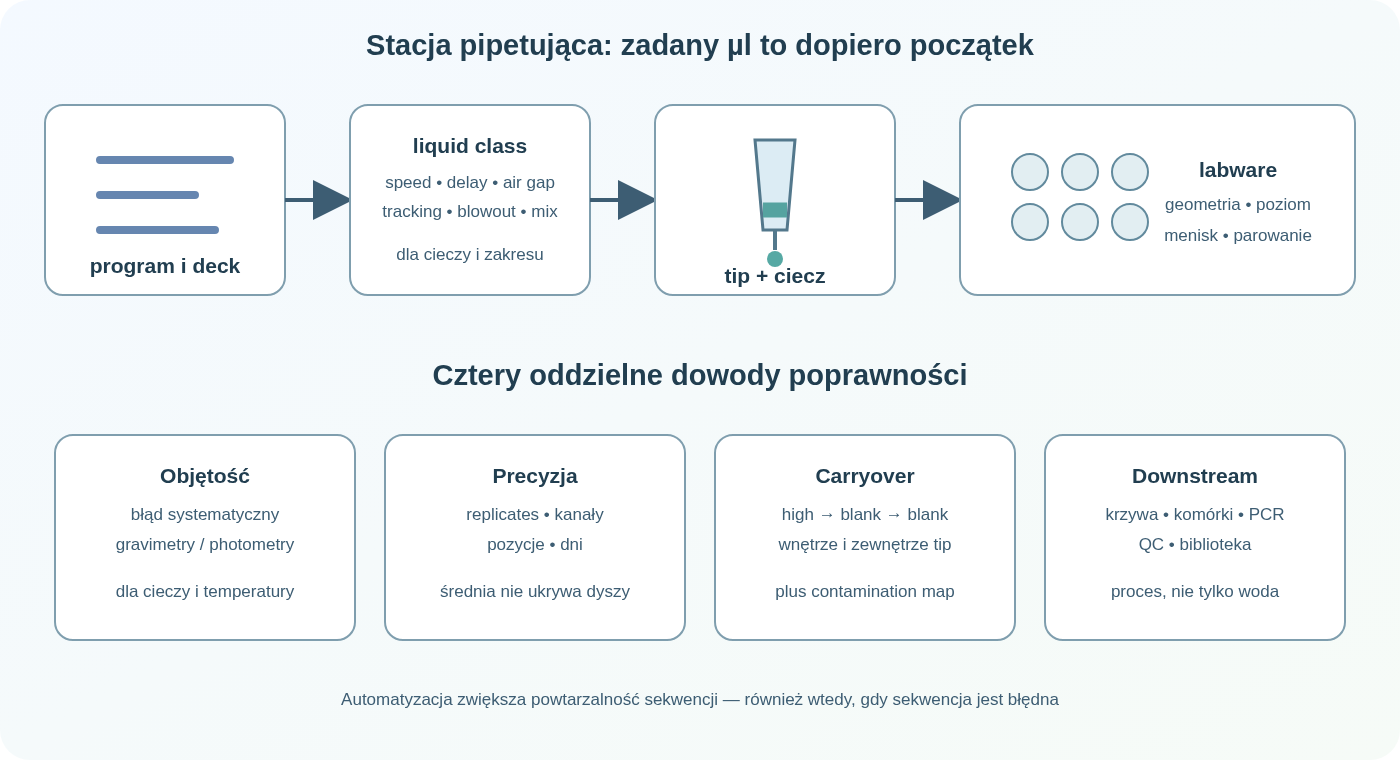

Automatyczna stacja pipetująca przenosi ciecze według programu, ale nie przenosi abstrakcyjnego „10 µl”. Rzeczywisty transfer powstaje z połączenia:

• mechanizmu dozującego;
• kanału i końcówki;
• właściwości cieczy;
• naczynia źródłowego i docelowego;
• wysokości aspiracji oraz dozowania;
• prędkości, opóźnień i szczelin powietrznych;
• poziomu cieczy;
• mieszania;
• temperatury, wilgotności i parowania;
• kolejności operacji.

Ta sama stacja może prawidłowo dozować wodę, a systematycznie zaniżać objętość lepkiego roztworu białka, tracić lotny etanol i wytwarzać pęcherzyki w medium z detergentem. Dlatego kwalifikuje się nie tylko robot, lecz pełną metodę transferu.

Automatyzacja zwiększa powtarzalność sekwencji. Nie gwarantuje poprawności biologicznej: identyczny błąd może zostać wykonany tysiące razy.

Z czego składa się stacja

Platforma może obejmować:

• jedno- lub wielokanałową głowicę air-displacement;
• strzykawki i przewody liquid-filled;
• positive displacement;
• moduł 96/384 kanałów;
• chwytak labware;
• czytnik kodów;
• shaker;
• inkubator;
• magnes;
• wirówkę płytkową;
• sealer lub peeler;
• moduł filtracji;
• czytnik płytek;
• sterowanie z LIMS.

Im więcej modułów, tym więcej stanów, które program musi rozpoznać. „Run zakończony” może oznaczać tylko brak błędu software, nie poprawny transfer każdej próbki.

Mechanizm dozowania

Air displacement

Tłok przemieszcza poduszkę powietrza między mechanizmem a cieczą. Jest ona ściśliwa i reaguje na:

• temperaturę;
• ciśnienie;
• prędkość;
• lepkość;
• objętość;
• szczelność końcówki.

Wymaga parametrów dobranych do liquid class.

Liquid-filled system

Strzykawka i przewód wypełnione system liquid przemieszczają próbkę przez fixed tip lub disposable tip. Szczelina powietrzna oddziela ciecze. Ryzyka obejmują:

• pęcherzyki;
• nieszczelność;
• rozcieńczenie;
• carryover;
• kontaminację przewodu;
• niedostateczne płukanie.

Positive displacement

Tłok działa bliżej cieczy i ogranicza wpływ poduszki powietrznej. Może być lepszy dla cieczy lepkich i lotnych, ale nadal wymaga właściwej końcówki, prędkości i testu.

Acoustic i contactless

Systemy akustyczne przenoszą bardzo małe krople bez końcówki. Eliminują część carryover, lecz wymagają kompatybilnego dna, właściwej wysokości cieczy, kontroli menisku, napięcia powierzchniowego i składu. Nominalne nanolitry nie zwalniają z walidacji.

Liquid class jest metodą, nie etykietą

Liquid class może zawierać:

• aspiration speed;
• dispense speed;
• pre-wet cycles;
• leading i trailing air gap;
• blowout;
• over-aspirate;
• stop-back;
• delay;
• tip touch;
• jet albo surface dispense;
• tracking poziomu;
• mixing;
• korekcję factor i offset.

Fabryczna klasa water, serum lub DMSO jest punktem startu. Ciecz biologiczna może zmieniać lepkość wraz z temperaturą i stężeniem białka. Medium z dodatkiem surowicy nie musi zachowywać się jak sama woda.

Badanie automatycznej kalibracji pokazało praktyczny proces: screening klasy, dopasowanie factor/offset i niezależne potwierdzenie dla różnych roztworów oraz zakresów objętości¹. Nie należy dopasowywać parametrów do jednego punktu i nazywać całego zakresu zwalidowanym.

Aspiracja

Głębokość

Końcówka powinna znajdować się dostatecznie pod powierzchnią, aby nie zassać powietrza, lecz nie tak głęboko, by pobierać osad, pianę albo zanieczyszczać zewnętrzną ściankę.

Wysokość zależy od:

• aktualnej objętości;
• geometrii naczynia;
• menisku;
• przechyłu deck;
• prędkości obniżania poziomu;
• liczby równocześnie pracujących kanałów.

Stała współrzędna z może działać przy pełnym rezerwuarze i zawodzić pod koniec.

Liquid-level detection

Pojemnościowe LLD wykrywa zmianę elektryczną i wymaga odpowiednio przewodzącej cieczy oraz końcówki. Pressure LLD obserwuje zmianę ciśnienia. Oba mogą dawać:

• false detection na pianie;
• brak detekcji w cieczy nieprzewodzącej;
• błąd przy kropli na końcówce;
• inny punkt dla lepkiej cieczy;
• kolizję, jeśli naczynie jest źle zdefiniowane.

LLD trzeba testować w skrajnych poziomach i z rzeczywistą cieczą.

Pre-wetting

Kilka cykli może ustabilizować warstwę cieczy, temperaturę i parę w końcówce. Zużywa jednak próbkę, miesza powierzchnię i wydłuża czas. Dla bardzo małej objętości źródłowej może być niedopuszczalne.

Aspiration delay

Po ruchu tłoka ciecz lepka potrzebuje czasu, aby wpłynąć do końcówki. Natychmiastowe wycofanie tworzy niedopełnienie. Zbyt długie oczekiwanie zwiększa czas i parowanie cieczy lotnych.

Dozowanie

Free jet

Końcówka dozuje nad powierzchnią. Unika kontaktu z naczyniem, lecz mała kropla może pozostać na końcówce albo trafić poza studzienkę.

Surface dispense

Końcówka dozuje przy ścianie lub w cieczy. Ułatwia oddanie małej objętości, ale zwiększa ryzyko:

• carryover;
• zwilżenia zewnętrznego;
• rozprysku;
• zmiany poziomu;
• kontaktu z próbką.

Blowout i touch-off

Blowout pomaga usunąć resztę, lecz może wytworzyć pęcherzyk lub aerozol. Tip touch przenosi kroplę na ścianę, ale wymaga właściwej geometrii i powtarzalnego punktu.

Mixing po transferze

Samo dozowanie do studzienki nie gwarantuje homogenizacji. Mieszanie można wykonać:

• aspirate/dispense;
• shakerem;
• orbitalnie;
• przez odwrócenie kierunku dozowania;
• w kolejnej inkubacji.

Zbyt agresywne mieszanie pieni białko, uszkadza komórki i powoduje cross-well splash. Zbyt słabe daje gradient oraz błędne rozcieńczenie.

Ciecz zmienia transfer

Lepkość

Rośnie między innymi w glicerolu, skoncentrowanych białkach, polimerach i chłodnych roztworach. Skutki:

• powolniejsze napełnianie;
• film na końcówce;
• większa reszta;
• zależność od delay;
• większa różnica między kanałami.

Lotność

Etanol, acetonitryl i inne rozpuszczalniki tworzą parę w poduszce powietrza, kapią i parują z płytki. Pomagają:

• pre-wet;
• krótka droga;
• chłodzenie lub przykrycie, jeśli właściwe;
• właściwa prędkość;
• mała przerwa przed dispense;
• sekwencja ograniczająca czas otwarcia.

Napięcie powierzchniowe

Detergenty i DMSO zmieniają formowanie kropli oraz zwilżanie. Końcówka low-retention może pomóc dla jednej cieczy, lecz nie jest uniwersalna.

Piana i zawiesiny

Piana oszukuje poziom. Komórki, kulki i kryształy sedymentują. Program musi kontrolować:

• resuspensję;
• czas między mieszaniem i aspiracją;
• pozycję pobrania;
• shear;
• temperaturę;
• dead volume.

Stacja może dozować idealną objętość, ale niejednorodną liczbę komórek.

Końcówka należy do układu pomiarowego

Znaczenie mają:

• materiał;
• geometria;
• filtr;
• pojemność;
• partia;
• low-retention treatment;
• szczelność osadzenia;
• czujnik obecności;
• sterylność;
• kompatybilność chemiczna.

Nieautoryzowana zamiana tip type może przesunąć kalibrację. Partia końcówek może zmieniać seal i resztę. Filtr ogranicza aerozol do pipetting head, ale zmniejsza dostępną objętość i nie chroni przed cross-contamination przez zewnętrzną powierzchnię.

Fixed tips

Obniżają koszt odpadu i mogą być precyzyjne, lecz wymagają zwalidowanego mycia. Test carryover musi obejmować najtrudniejszą substancję, nie tylko barwnik łatwo rozpuszczalny.

Disposable tips

Strategie:

• nowa końcówka dla każdego źródła i próbki;
• jedna dla reagent master mix;
• reuse w obrębie tej samej próbki;
• tip parking.

Oszczędność końcówek nie może naruszać identity ani contamination control.

Labware jest geometrią programu

Definicja zawiera:

• położenie studzienek;
• wysokość dna;
• kształt;
• objętość;
• offsets;
• punkty chwytania;
• orientację;
• barcode;
• lid.

Płytki 96-well różnych producentów nie muszą mieć identycznego dna. Zamiana może spowodować kolizję lub aspirację zbyt wysoko.

Deck calibration

Kalibruje się:

• położenie nośników;
• x/y/z;
• głowicę;
• chwytak;
• narzędzia;
• odczyt kodów;
• moduły;
• płaskość.

Jedna korekcja całego deck nie naprawi lokalnego przechyłu lub wygiętej płytki.

Dead volume

Nominalna pojemność rezerwuaru nie jest objętością możliwą do odzyskania. Dead volume zależy od kształtu dna, liczby kanałów, wysokości końcowej i przyjętego ryzyka zassania powietrza. Kalkulacja odczynnika powinna zawierać:

objętość transferów + dead volume + pre-wet + mixing + rezerwa procesu

Płytka 96 i 384 dołków

W 384-well:

• tolerancja położenia jest mniejsza;
• parowanie ma większy udział;
• menisk silniej wpływa na małą objętość;
• kropla może pozostać na ścianie;
• mixing jest trudniejszy;
• cross-well splash łatwiej zmienia wynik.

Edge effect może wynikać z temperatury, parowania i kolejności, nie z błędu objętości głowicy.

Jak mierzyć objętość

Rodzina ISO 23783 definiuje wymagania i sposób oceny automatycznych systemów jako kompletnego urządzenia z końcówkami i częściami potrzebnymi do transferu².

Gravimetrycznie

Masa cieczy jest przeliczana na objętość z użyciem gęstości oraz poprawek. Potrzebne są:

• wzorcowana waga;
• temperatura cieczy;
• gęstość;
• kontrola parowania;
• osłona od ruchu powietrza;
• timer;
• identyfikacja kanału.

Dla 1 µl wody masa wynosi około 1 mg. Ubytek przez parowanie rzędu dziesiątych części mg staje się dużym błędem. Pomiary zbiorcze wielu dispense nie ujawniają pojedynczego słabego kanału.

Fotometrycznie

Stężenie barwnika po rozcieńczeniu jest mierzone absorbancją. Metoda może szybko ocenić wszystkie studzienki, lecz wymaga:

• wzorca;
• liniowości czytnika;
• jednorodnego mieszania;
• zgodnej ścieżki optycznej;
• kontroli blank;
• stabilnego barwnika;
• korekcji parowania.

Fluorometrycznie

Jest czuła dla małych objętości, ale zależy od quenching, temperatury, adsorpcji, photobleaching i liniowości czytnika.

Dual-dye

Stosunek dwóch barwników może częściowo oddzielić transfer od końcowej objętości studzienki. Nadal jest metodą chemiczną wymagającą kwalifikacji.

Którą metodę wybrać

Gravimetryczna daje bezpośredni związek z masą i gęstością. Fotometryczna łatwiej mapuje całą płytkę. Dla szerokiego zakresu można stosować różne metody, wykazując ich overlap.

Accuracy, precision i zakres

Błąd systematyczny

relative systematic error = (średnia objętość - zadana objętość) / zadana objętość × 100%

Precision

CV = standard deviation / średnia × 100%

CV rośnie procentowo przy małych objętościach. Limit 2% dla 200 µl nie musi być realistyczny ani wystarczający dla 1 µl.

Kanał i pozycja

Trzeba rozdzielić:

• repeatability jednego kanału;
• różnice między kanałami;
• pozycje na deck;
• wiersze i kolumny;
• sekwencję pierwsza–ostatnia;
• dzień i operatora.

Średnia 96 kanałów może ukryć jedną niesprawną dyszę.

Zakres roboczy

Dla każdej kombinacji liquid class/tip/mode wyznacza się:

• lower limit;
• punkty pośrednie;
• upper limit;
• accuracy;
• precision;
• brak kapania;
• brak saturacji końcówki;
• akceptowalny czas.

Zakres specyfikacji mechanizmu nie jest zakresem zwalidowanego procesu.

Propagacja błędu w rozcieńczeniach

W szeregu 1:2 błąd każdego transferu przechodzi do kolejnego punktu. Powtarzalny bias może dać gładką, lecz przesuniętą krzywą. Losowy błąd zwiększa zmienność wraz z kolejnymi etapami.

Dla standard curve trzeba ocenić:

• stock concentration;
• objętość diluent;
• objętość transferu;
• mixing;
• carryover;
• kolejność;
• stabilność w czasie.

Lepszym projektem może być niezależne rozcieńczanie punktów z większych objętości zamiast długiego szeregu.

Carryover i contamination

Sample carryover

Schemat high–blank–blank pozwala zmierzyć sygnał przeniesiony po wysokiej próbce. Trzeba testować:

• właściwy analit;
• najgorsze stężenie;
• fixed i disposable tips;
• wewnętrzną oraz zewnętrzną powierzchnię;
• mycie;
• kolejność.

Reagent contamination

Końcówka, która dotknęła reaction mix, nie powinna wracać do stock reagent, nawet jeśli aspiruje tylko jedną próbkę.

Aerosol

Szybkie blowout i mieszanie mogą wytwarzać aerozol. Obudowa robota nie jest automatycznie BSC. Praca z materiałem biologicznym wymaga oceny containment, filtracji, dekontaminacji i bezpiecznego otwarcia.

Program jako część metody

State machine

Dobry program zna:

• obecność labware;
• orientację;
• barcode;
• stan lid;
• wolumen źródła;
• dostępność tips;
• status modułów;
• zakończenie mieszania;
• alarm;
• możliwość bezpiecznego wznowienia.

Błędy i recovery

Po zderzeniu lub utracie ciśnienia wznowienie od następnej linii może podwoić albo pominąć transfer. Program powinien zapisywać checkpoint na poziomie próbki i kroku.

Simulation

Dry run lub water run ujawnia:

• kolizje;
• złą orientację;
• zasięg chwytaka;
• kolejność;
• otwieranie lids;
• niewystarczającą liczbę tips;
• przekroczenie pojemności waste;
• nierealny czas.

Nie potwierdza jednak liquid handling performance.

Wersjonowanie

Rekord obejmuje:

• plik programu;
• checksum lub wersję;
• liquid classes;
• labware definitions;
• firmware;
• biblioteki;
• user permissions;
• datę zatwierdzenia.

Zmiana jednego parametru może wymagać częściowej rewalidacji. Edytowanie programu produkcyjnego bez nowej wersji niszczy traceability.

Projektowanie procesu

Zasada jednokierunkowa

Deck i kolejność powinny prowadzić od materiału czystego do przetworzonego, minimalizując powrót końcówek nad stock.

Controls na płytce

Pozycje positive, negative, blank i QC rozkłada się tak, aby wykryć:

• gradient czasu;
• edge effect;
• błąd kolumny;
• carryover;
• pomyłkę reagent;
• niepełne mieszanie.

Randomizacja

Nie zawsze wystarczy zrandomizować listę próbek. Robot może przetwarzać kolumnami, a efekt czasu pokryje się z grupą. Mapę trzeba ocenić względem rzeczywistej kolejności ruchów.

Redukcja złożoności

Każdy transfer dodaje ryzyko. Łączenie odczynników w master mix może zmniejszyć liczbę ruchów, ale zwiększa konsekwencję błędu i wymaga stabilności mieszaniny.

IQ, OQ i PQ

IQ

Potwierdza:

• konfigurację i numery seryjne;
• zasilanie, sprężone powietrze i próżnię;
• środowisko;
• deck, moduły i interlocks;
• software oraz konta;
• backup;
• instrukcje i serwis;
• kompatybilne tips i labware.

OQ

Sprawdza:

• ruch x/y/z;
• pozycjonowanie i chwyt;
• LLD;
• ciśnienie oraz wykrywanie zatoru;
• tip pickup/eject;
• objętość wodną w zakresach;
• kanały;
• temperature modules;
• shaker;
• barcode;
• alarmy;
• recovery po błędzie.

PQ

Używa realnych procesów:

• wszystkich cieczy;
• skrajnych objętości;
• minimalnego źródła;
• długiego runu;
• 96 i 384 well;
• komórek lub zawiesiny;
• reakcji downstream;
• wielu dni i partii końcówek.

PQ powinno mierzyć zarówno transfer, jak i efekt: poprawną krzywą PCR, liczbę komórek, activity assay albo library quality.

Niepewność i traceability

W budżecie pomiaru gravimetrycznego są między innymi:

• calibration balance;
• repeatability;
• density;
• temperatura;
• parowanie;
• czas;
• resolution;
• menisk i reszta.

W fotometrii dochodzą:

• preparation standard;
• reader linearity;
• pathlength;
• mixing;
• absorbance noise.

Metrological traceability wymaga udokumentowanego łańcucha do odniesienia z niepewnością. Certyfikat serwisowy stacji nie przenosi automatycznie traceability na każdą ciecz i metodę.

Rutynowa kontrola

Przed runem

• status maintenance;
• czystość deck;
• waste;
• system liquid;
• brak pęcherzyków;
• właściwe tips i labware;
• barcode;
• liquid class;
• controls;
• zapas odczynników;
• temperatura;
• test leak/pressure.

W trakcie

System może monitorować:

• pressure trace;
• LLD height;
• clot detection;
• tip presence;
• anomalny ruch;
• czas;
• temperaturę;
• obraz studzienki;
• zużycie reagent.

Alarm nie powinien być ignorowany masowo. Reguła disposition określa, które próbki od ostatniego potwierdzonego checkpoint są zagrożone.

Okresowo

• volumetric verification;
• kanały;
• pozycjonowanie;
• LLD;
• carryover;
• mixing;
• gripper;
• barcode;
• moduły temperatury;
• interlocks;
• backup/restore.

Minimalny rekord runu

• identyfikator procesu i programu;
• wersje liquid class oraz labware;
• urządzenie i operator;
• deck layout;
• mapowanie sample–well;
• partie tips, reagentów i plates;
• wolumeny startowe;
• ustawienia aspiration/dispense;
• wyniki kontroli przed;
• log pressure/LLD;
• wszystkie alarmy i retry;
• czasy;
• temperatura;
• zużycie;
• końcowe controls;
• decyzja o akceptacji.

Najczęstsze błędy

„Robot jest skalibrowany”

Bez wskazania cieczy, tips, zakresu i metody to zdanie nie opisuje zdolności konkretnego transferu.

„CV jest dobre, więc transfer jest dobry”

Robot może bardzo precyzyjnie dozować o 10% za mało.

„Woda przeszła, więc medium też”

Lepkość, napięcie, piana i zwilżanie są inne.

„Program nie zgłosił błędu”

Może wykonać błędną mapę lub niewłaściwą liquid class bez technicznej awarii.

„Więcej mixing naprawi wszystko”

Może zniszczyć komórki, pienić białko i zwiększać aerosol/carryover.

Checklista przed wdrożeniem metody

• Czy wszystkie transfery mają jawny cel i tolerancję?
• Czy każda ciecz ma zweryfikowaną liquid class?
• Czy zakres obejmuje minimum, środek i maksimum?
• Czy wszystkie kanały i pozycje są sprawdzone?
• Czy końcówki, plates i reservoirs są zamrożone w specyfikacji?
• Czy dead volume i rezerwa są policzone?
• Czy mixing daje jednorodność bez uszkodzenia?
• Czy carryover jest poniżej limitu?
• Czy mapa wykrywa efekt czasu i krawędzi?
• Czy program ma bezpieczne recovery?
• Czy efekt downstream potwierdza PQ?
• Czy zmiany mają plan rewalidacji?

Checklista przed każdym runem

• Czy użyto zatwierdzonej wersji?
• Czy deck zgadza się z mapą?
• Czy barcodes i orientacja są poprawne?
• Czy tips oraz labware mają właściwy typ?
• Czy objętość uwzględnia dead volume?
• Czy system jest bez pęcherzyków i przecieków?
• Czy odczynniki mają właściwą temperaturę i homogenizację?
• Czy controls są rozmieszczone?
• Czy waste pomieści run?
• Czy po alarmie wiadomo, jak ocenić próbki?

Najkrótsza zasada

Stacja automatyzuje ruchy, nie prawdę objętościową. Transfer jest ważny tylko dla zwalidowanej kombinacji cieczy, końcówki, labware, zakresu, parametrów i sekwencji — potwierdzonej także wynikiem downstream.
