Homogenizator i sonikator: energia, rozdrobnienie i stan analitu

Streszczenie

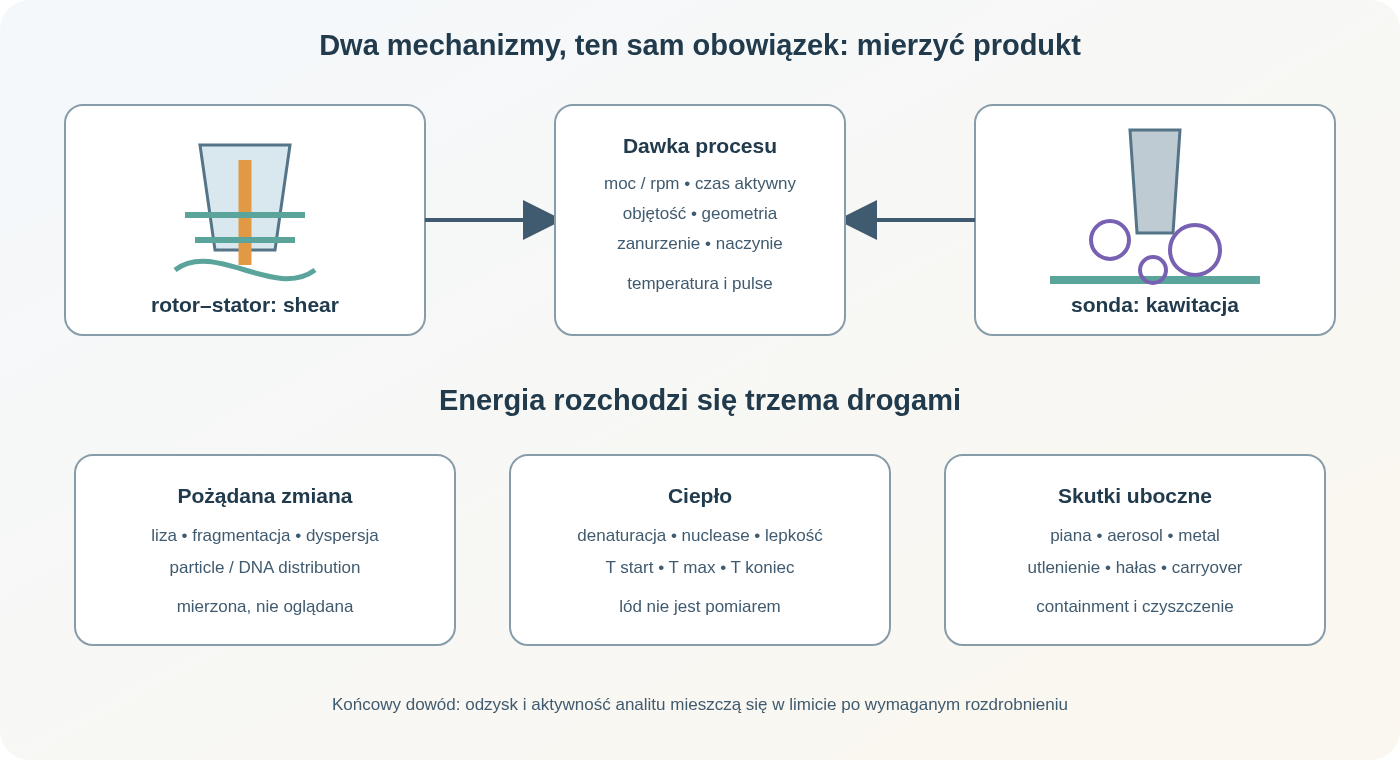

Homogenizator i sonikator wprowadzają energię do próbki, ale robią to innymi mechanizmami.

• homogenizator rotor–stator ścina i rozdrabnia materiał w szczelinie między szybko obracającym się rotorem a nieruchomym statorem;
• homogenizator bead-beating zderza próbkę z kulkami;
• Dounce/Potter–Elvehjem wykorzystuje kontrolowane ścinanie w szczelinie tłoka;
• sonikator sondowy wzbudza kawitację bezpośrednio w cieczy;
• łaźnia lub cup horn przekazuje ultradźwięki przez naczynie i medium pośrednie.

„30% amplitudy przez minutę” nie jest przenośną dawką. Rzeczywisty efekt zależy od mocy akustycznej, geometrii sondy, objętości, zanurzenia, naczynia, lepkości, temperatury i trybu pulse. W homogenizatorze podobnie: rpm nie opisuje końcowego shear bez średnicy, głowicy, czasu, objętości i zanurzenia.

Proces kwalifikuje się przez stan produktu:

• stopień rozdrobnienia lub lizy;
• rozkład fragmentów DNA;
• odzysk białka lub organelli;
• zachowanie aktywności;
• temperaturę;
• obecność metalu, piany i aerozolu;
• powtarzalność między pozycjami oraz seriami.

Najpierw określ cel

Proces może służyć do:

• rozdrobnienia tkanki;
• lizy komórek;
• uwolnienia białek;
• izolacji organelli;
• shearing DNA;
• przygotowania chromatyny;
• emulgowania;
• rozproszenia cząstek;
• resuspensji osadu;
• inaktywacji mikroorganizmów.

Te cele mają sprzeczne wymagania. Warunek wystarczający do lizy bakterii może niszczyć mitochondria. Warunek do fragmentacji chromatyny może denaturować białko. Nie istnieje ogólna „pełna homogenizacja”.

Homogenizator rotor–stator

Rotor zasysa próbkę do głowicy i wyrzuca ją przez szczeliny statora. Powstają:

• ścinanie;
• turbulence;
• zderzenia;
• gradienty prędkości;
• lokalne ogrzewanie.

Co podawać

Minimalny opis:

• model;
• geometria głowicy;
• średnica;
• rpm;
• czas;
• tryb ciągły/pulsowy;
• objętość;
• naczynie;
• zanurzenie;
• temperatura start/maximum;
• rodzaj próbki.

Obwodowa prędkość końcówki zależy od rpm i średnicy. Te same obroty w małej oraz dużej głowicy nie są równoważne.

Objętość minimalna

Głowica musi być zanurzona, a ciecz krążyć. Za mała objętość:

• zasysa powietrze;
• pieni;
• tworzy aerozol;
• nie chłodzi;
• daje niestabilne obciążenie.

Za duża może pozostawić strefy słabo przetworzone.

Pozycja

Głowica przy powierzchni zasysa powietrze. Przy dnie może uderzyć w naczynie i lokalnie przegrzać materiał. Oś nie zawsze powinna być centralna: zależy od pożądanego vortex i geometrii. Pozycję należy zamrozić w uchwycie lub opisać tolerancją.

Dounce i Potter–Elvehjem

Ręczne homogenizatory pozwalają łagodnie rozbijać tkanki oraz komórki przy zachowaniu organelli. Wynik zależy od:

• clearance tłoka;
• liczby strokes;
• prędkości;
• obrotu;
• temperatury;
• operatora;
• fragmentacji wstępnej;
• objętości.

„20 ruchów” wykonanych przez dwóch operatorów nie musi oznaczać tej samej energii. Walidacja może używać odsetka lizy i markerów integralności organelli.

Bead beating

Kulki uderzają w materiał podczas szybkiego ruchu naczynia. Jest skuteczny dla:

• bakterii;
• drożdży;
• grzybów;
• twardych tkanek;
• wielu równoległych próbek.

Parametry:

• materiał kulek;
• średnica lub mieszanina;
• mass/volume ratio;
• częstotliwość;
• czas;
• liczba cykli;
• cooling interval;
• fill volume;
• tube type.

Kulki szklane, ceramiczne i stalowe różnią się gęstością oraz ryzykiem zanieczyszczenia. Przepełniona probówka tłumi ruch, a zbyt pusta zwiększa uderzenia i ogrzewanie.

Zasada sonikacji

Sonda drga zwykle z częstotliwością ultradźwiękową. Naprzemienne fazy ciśnienia tworzą i zapadają pęcherzyki. Kawitacja generuje lokalne:

• shear;
• microjets;
• fale uderzeniowe;
• wysokie gradienty temperatury;
• reaktywne produkty chemiczne.

Makroskopowa temperatura może wynosić 10°C, choć w pobliżu zapadającego pęcherzyka warunki są skrajne. Chłodzenie ogranicza średnie ogrzanie, ale nie usuwa mechanizmu kawitacji.

Amplituda, moc i energia

Amplituda

Procent na panelu zwykle odnosi się do amplitudy wychylenia sondy, nie do procentu znamionowych watów dostarczonych próbce. Obciążenie zmienia pobieraną moc.

Moc akustyczna

Można ją oszacować kalorymetrycznie:

P = m × cₚ × dT/dt

gdzie m to masa cieczy, cₚ pojemność cieplna, a dT/dt początkowe tempo wzrostu temperatury.

NIST proponował calorimetry jako prostą, przenośną metodę raportowania delivered sonication power zamiast samego ustawienia urządzenia¹.

Energia

E = P × t_on

W trybie 5 s on/5 s off przez 2 minuty czas aktywny wynosi 60 s, nie 120 s.

Gęstość energii

E/V w J/ml pomaga porównywać objętości, ale nie gwarantuje równoważności. Rozkład kawitacji zależy od naczynia, sondy i odległości.

Sonda

Znaczenie mają:

• średnica tip;
• materiał;
• zużycie;
• zanurzenie;
• odległość od dna i ściany;
• osiowość;
• moment dokręcenia;
• zgodność z horn.

Za płytko

Powstaje piana, rozprysk i aerosol. Efektywne przekazanie energii jest niestabilne.

Za głęboko

Energia może rozkładać się inaczej, mieszanie słabnie, a sonda zbliża się do dna.

Kontakt z naczyniem

Może uszkodzić tip i probówkę, wprowadzić cząstki metalu oraz rozbić naczynie. Uchwyt mechaniczny jest lepszy od ręcznego utrzymywania pozycji.

Erozja

Powierzchnia tytanowej sondy zużywa się. Ciemne cząstki w próbce mogą pochodzić z tip. Kontrola wizualna i limit zużycia należą do maintenance.

Naczynie

Materiał, średnica, kształt dna i grubość ściany zmieniają akustykę oraz cooling.

W sonikacji pośredniej:

• pozycja względem źródła ma znaczenie;
• poziom wody zmienia coupling;
• degassing medium zmienia kawitację;
• tube holder wpływa na pole;
• skrajne pozycje mogą dostawać inną dawkę.

Badania przygotowania chromatyny wykazują wpływ pozycji próbki i warunków układu na skuteczność sonikacji².

Temperatura jest parametrem krytycznym

Ogrzewanie może:

• denaturować białka;
• aktywować proteazy;
• degradować RNA;
• zmieniać lepkość;
• zwiększać ekstrakcję lipidów;
• modyfikować epitopy;
• zmieniać wydajność kawitacji.

Co mierzyć

Nie wystarczy temperatura łaźni lodowej. Trzeba znać:

• temperaturę próbki przed;
• maksimum;
• temperaturę po;
• sposób pomiaru;
• czas między cyklami;
• limit.

Czujnik nie powinien dotykać sondy ani zaburzać pola w rutynowym małym naczyniu. Walidację termiczną można wykonać w reprezentatywnej próbce.

Pulse

Przerwy umożliwiają odprowadzanie ciepła. Nie zawsze dają ten sam wynik co ciągły proces o tej samej energii; nucleation i stan pęcherzyków zmieniają się między impulsami.

Ice

Bezpośredni kontakt lodu z naczyniem może chłodzić nierówno. Topnienie zmienia poziom i ustawienie. W cup horn floating ice może zmieniać pole. Potrzebny jest powtarzalny fixture.

Produkt może wyglądać dobrze, a być uszkodzony

Białko

Mierzyć można:

• total yield;
• soluble fraction;
• activity;
• aggregation;
• oxidation;
• proteolysis;
• epitope integrity.

Więcej białka w supernatancie nie oznacza lepszej metody, jeśli utraciło aktywność.

DNA

Fragmentacja zależy od:

• length początkowej;
• stężenia;
• lepkości;
• crosslinking;
• objętości;
• detergent;
• energii.

Raportuje się rozkład fragmentów, nie tylko średnią. Dla ChIP szeroki ogon dużych fragmentów może zmieniać resolution, a nadmierne shearing uszkadzać epitopy.

RNA

RNase control zaczyna się przed homogenizacją. Szybkie rozdrobnienie uwalnia jednocześnie RNA i nukleazy. Potrzebny jest właściwy chaotropic lysis buffer, temperatura i szybki następny krok.

Organella

Liza komórki oraz integralność mitochondrium lub jądra to oddzielne endpoints. Markery cytosolic contamination i organelle function są lepsze niż samo oglądanie pellet.

Komórki żywe

Łagodna sonikacja bywa używana do rozbijania agregatów, ale może powodować delayed damage. Viability błonowa bezpośrednio po nie wystarcza.

Inhibitory i czas

Protease/phosphatase inhibitors:

• mają shelf life;
• mogą być niestabilne w wodzie;
• nie hamują wszystkich enzymów;
• mogą zakłócać downstream;
• nie zastępują chłodu i szybkości.

Chronometr procesu powinien obejmować czas od pobrania tkanki do stabilizacji analitu. Identyczne 30 s sonikacji po 5 i 45 minutach preanalityki nie daje porównywalnego materiału.

Piana i napowietrzanie

Piana zmienia transfer energii i zwiększa powierzchnię kontaktu z tlenem. Może:

• utleniać;
• denaturować białko na interface;
• zmieniać objętość efektywną;
• tworzyć aerozol;
• powodować straty na ściankach.

W rotor–stator oraz sondzie należy unikać vortex wciągającego powietrze, chyba że proces emulgowania celowo tego wymaga.

Aerosol i biosafety

Sonicatory, blendery i homogenizatory są potencjalnymi źródłami aerozolu. BMBL wskazuje, że urządzenia dostarczające energię do zawiesin mogą tworzyć respirable particles, a maksymalne napowietrzanie sonic homogenizer zwiększało obciążenie aerozolowe około 200 razy względem minimalnego³.

Ocena ryzyka obejmuje:

• materiał zakaźny lub potencjalnie zakaźny;
• otwarte versus zamknięte naczynie;
• możliwość pęknięcia;
• aerozol i krople;
• późniejsze otwieranie;
• dekontaminację;
• containment;
• filtrację powietrza.

Sonda w BSC

Umieszczenie urządzenia w BSC wymaga oceny:

• czy zaburza przepływ;
• czy sound enclosure mieści się prawidłowo;
• czy przewody nie blokują sash;
• czy aerozol jest zatrzymany;
• jak dekontaminować sonotrodę;
• czy urządzenie jest elektrycznie bezpieczne.

Nie każdy BSC jest przystosowany do każdej konfiguracji.

Naczynie zamknięte

Zmniejsza bezpośredni aerosol, lecz nadciśnienie, ciepło i uszkodzenie zakrętki mogą prowadzić do release. Po procesie trzeba odczekać zgodnie z oceną ryzyka i otwierać w containment.

Hałas

Ultradźwięki są poza zakresem słyszenia, ale urządzenie generuje słyszalne subharmonics. OSHA wskazuje, że to właśnie składowe słyszalne mogą odpowiadać za skutki związane z hałasem⁴.

Ochrona:

• sound enclosure;
• utrzymanie pokrywy zamkniętej;
• pomiar hałasu przy stanowisku;
• maintenance;
• odsunięcie operatora;
• hearing protection zgodnie z oceną.

Obudowa akustyczna nie jest obudową biologiczną.

Zanieczyszczenie krzyżowe

Sonda kontaktuje się bezpośrednio z próbką. Mycie musi usunąć:

• pozostałości biologiczne;
• detergent;
• nuclease;
• dezynfektant;
• poprzedni analit.

Sekwencja może obejmować płukanie, detergent, wodę, alkohol i dezynfekcję, zależnie od materiału oraz kompatybilności. Trzeba sprawdzić carryover high–blank.

Disposable probe nie jest standardem w większości urządzeń, więc kontrola powierzchni ma duże znaczenie.

Jak zbudować metodę

Etap 1: measurand

Przykłady:

• ≥90% rozbitych komórek;
• DNA 200–500 bp z określonym udziałem poza;
• ≥80% activity enzyme;
• organelle recovery z limitem contamination;
• particle size D50 i D90.

Etap 2: screening

Zmienne:

• urządzenie/głowica;
• amplitude lub rpm;
• czas;
• pulse;
• objętość;
• buffer;
• temperatura;
• stężenie materiału.

Etap 3: zakres

Wyznacza się warunki minimalne, nominalne i maksymalne, w których wszystkie quality attributes są spełnione.

Etap 4: confirmation

Niezależne dni, operatorzy, partie materiału i pozycje.

Scale-up i scale-down

Zwiększenie objętości przy tej samej amplitudzie rozcieńcza energię. Zwiększenie czasu, aby utrzymać J/ml, może zwiększyć ogrzanie i dać inną hydrodynamikę.

Przy przejściu:

• zachowuje się lub modeluje power density;
• dobiera średnicę sondy;
• kontroluje geometrię;
• mierzy temperaturę;
• sprawdza produkt;
• wykonuje bridging.

Nie istnieje prosty wzór gwarantujący biological equivalence.

Kalorymetryczna kontrola sonikatora

Procedura porównawcza:

1. określić stałą objętość wody;
2. ustabilizować temperaturę;
3. ustawić sondę fixture;
4. rejestrować temperaturę w krótkich odstępach;
5. użyć początkowego liniowego odcinka;
6. obliczyć delivered power;
7. powtórzyć dla ustawień;
8. zbudować trend.

To nie jest pełna calibration acoustic field, ale wykrywa spadek coupling, luźny tip i zmianę urządzenia.

Kontrola homogenizatora

Może obejmować:

• tachometer rpm;
• runout;
• timer;
• stan bearing;
• temperatura;
• właściwą głowicę;
• test rozdrobnienia materiału odniesienia;
• szczelność;
• osłonę.

Rpm bez obciążenia nie dowodzi prędkości w lepkiej próbce.

IQ, OQ i PQ

IQ

Potwierdza:

• urządzenie, generator, converter, horn/probe albo głowice;
• kompatybilne naczynia;
• uchwyty;
• sound enclosure;
• zasilanie i uziemienie;
• lokalizację;
• cooling;
• instrukcje i serwis.

OQ sonikatora

• częstotliwość;
• amplitude response;
• timer;
• pulse duty cycle;
• delivered power kalorymetrycznie;
• alarmy;
• temperature interlock;
• działanie obudowy;
• powtarzalność fixture.

OQ homogenizatora

• rpm;
• timer;
• runout;
• blokady;
• zakres głowic;
• stabilność pod obciążeniem;
• alarm przeciążenia.

PQ

Używa realnej próbki i mierzy:

• stopień lizy;
• particle/fragment distribution;
• recovery;
• activity;
• temperature;
• batch uniformity;
• pozycje;
• operatorów;
• downstream assay.

Niepewność

Składowe:

• amplitude/rpm;
• delivered power;
• czas;
• volume;
• geometry;
• zanurzenie;
• temperatura;
• material concentration;
• sampling;
• assay;
• operator.

Raportowanie tylko setting i czasu nie daje podstawy do transferu metody.

Rutynowa kontrola

Przed

• właściwa głowica/sonda;
• stan powierzchni;
• moment montażu;
• fixture;
• volume i naczynie;
• chłodzenie;
• inhibition reagents;
• containment;
• sound enclosure;
• program.

W trakcie

• brak piany;
• brak kontaktu ze ścianą;
• temperatura;
• amplitude/load;
• nieprawidłowy dźwięk;
• przeciek;
• stabilność położenia.

Po

• stan sondy;
• temperatura końcowa;
• appearance;
• endpoint lizy/fragmentacji;
• czyszczenie;
• carryover;
• log i odchylenie.

Minimalny rekord

• próbka, masa, objętość i stężenie;
• czas preanalityczny;
• buffer i dodatki;
• urządzenie, probe/head i serial;
• naczynie;
• position/immersion;
• setting, rpm/amplitude, pulse i active time;
• delivered power/energy, jeśli mierzona;
• temperatury;
• liczba cykli;
• containment;
• czyszczenie;
• endpoint;
• recovery i activity;
• operator i odchylenia.

Najczęstsze błędy

„30% mocy”

Zwykle to procent amplitudy. Nie mówi, ile watów weszło do próbki.

„Próbka była na lodzie”

Nie dowodzi, że nie przekroczyła limitu. Trzeba zmierzyć temperaturę.

„Roztwór jest przezroczysty, więc liza jest pełna”

Wygląd nie mierzy odzysku ani stanu analitu.

„Więcej czasu zwiększa yield”

Może zwiększyć ekstrakcję i jednocześnie zniszczyć aktywność lub nadmiernie pociąć DNA.

„Obudowa dźwiękowa chroni biologicznie”

Tłumi hałas, ale nie jest certyfikowanym containment.

„Ta sama energia na ml daje ten sam produkt”

Nie bez tej samej geometrii, dystrybucji kawitacji, temperatury i potwierdzenia endpoint.

Checklista rozwoju metody

• Jaki jest measurand i acceptable distribution?
• Co ma pozostać nienaruszone?
• Czy wybrano właściwy mechanizm?
• Czy power/rpm, geometry, volume i time są zapisane?
• Czy maksymalna temperatura jest ustalona?
• Czy output ma miarę niezależną od ustawienia?
• Czy recovery i activity są mierzone?
• Czy positions i operators są porównane?
• Czy carryover i metal contamination są ocenione?
• Czy aerosol i noise mają controls?
• Czy scale-up ma bridging?
• Czy downstream potwierdza przydatność?

Checklista runu

• Czy sonda/głowica jest czysta i niezużyta?
• Czy próbka ma właściwą objętość?
• Czy fixture gwarantuje pozycję?
• Czy chłodzenie jest gotowe?
• Czy inhibitor został dodany na czas?
• Czy naczynie jest kompatybilne i zamknięte, jeśli wymagane?
• Czy containment oraz sound enclosure są właściwe?
• Czy active time jest liczony poprawnie?
• Czy temperatura pozostaje w limicie?
• Czy endpoint oraz record są wykonane przed użyciem próbki?

Najkrótsza zasada

Homogenizator i sonikator nie dostarczają „ustawienia”, lecz energię rozłożoną w konkretnej geometrii. Metoda jest udana tylko wtedy, gdy osiąga wymagane rozdrobnienie lub lizę bez utraty analitu, funkcji i bezpieczeństwa.
