Mikroskopia, cytometria i sortowanie

Trzy platformy odpowiadają na inne pytania

Mikroskopia, cytometria przepływowa i sortowanie komórek bywają traktowane jako „sprzęt do patrzenia na komórki", ale odpowiadają na zupełnie różne pytania. Mikroskopia zachowuje informację gdzie znajduje się sygnał i jak wygląda struktura — kosztem liczby komórek. Cytometria przepływowa szybko mierzy wiele cech pojedynczych komórek w zawiesinie (setki tysięcy zdarzeń), ale traci geometrię i kontekst przestrzenny. Sorter dodatkowo fizycznie rozdziela wybrane populacje, zamieniając pomiar w manipulację. Metody plazmowej spektrometrii mas dodają jeszcze inne pytanie: ile wybranego pierwiastka znajduje się w pojedynczej komórce albo w konkretnym miejscu tkanki. Wybór powinien wynikać z hipotezy, nie z liczby dostępnych laserów ani z tego, co akurat stoi w pracowni.

Ten artykuł rozwija wątek obrazowania i cytometrii z przewodnika Wyposażenie laboratorium komórkowego. Omawia fizykę i odmiany mikroskopii, budowę cytometru i sortera, ich warianty (cytometria masowa, sortowanie magnetyczne), realne urządzenia oraz kontrole warunkujące rzetelny wynik.

Mikroskopia: kontekst przestrzenny

Mikroskop odwrócony — dlaczego „do góry nogami"

W hodowli komórkowej standardem jest mikroskop odwrócony, w którym obiektyw znajduje się pod stolikiem, a oświetlenie nad próbką. Pozwala to obserwować komórki od spodu naczynia hodowlanego (butelki, płytki, szalki) — tam, gdzie rosną, przywierając do dna — bez otwierania naczynia i naruszania jałowości. Klasyczny mikroskop prosty (obiektyw nad próbką) wymagałby cienkiego preparatu i nie sięgnąłby przez słup pożywki, dlatego w pracowni komórkowej się go nie używa do rutynowej obserwacji.

Metody kontrastu: jak zobaczyć przezroczyste komórki

Żywe, nieznakowane komórki są niemal przezroczyste — pochłaniają mało światła, więc w zwykłym jasnym polu dają słaby kontrast. Rozwiązują to metody kontrastowe:

• Jasne pole (brightfield) — najprostszy obraz w świetle przechodzącym; dobre dla wybarwionych preparatów, słabe dla żywych, przezroczystych komórek.
• Kontrast fazowo-kontrastowy (Zernike, phase contrast) — zamienia niewidoczne różnice fazy światła przechodzącego przez struktury o różnym współczynniku załamania na różnice jasności. To standard codziennej obserwacji żywych komórek bez barwienia: pozwala ocenić morfologię, konfluencję i kondycję hodowli. Charakterystyczne „halo" wokół obiektów jest jego artefaktem.
• Kontrast interferencyjno-różniczkowy (DIC, Nomarski) — daje „reliefowy", pseudotrójwymiarowy obraz bez halo, o wysokiej rozdzielczości; wymaga jednak optyki polaryzacyjnej i szklanych naczyń (nie działa przez dwójłomny plastik), więc rzadziej używany do rutynowej hodowli w plastiku.
• Fluorescencja — wzbudza barwnik, przeciwciało znakowane fluorochromem lub białko reporterowe (np. GFP) i rejestruje emisję, lokalizując konkretne cząsteczki z wysoką specyficznością. To podstawa immunocytochemii i obrazowania reporterów.

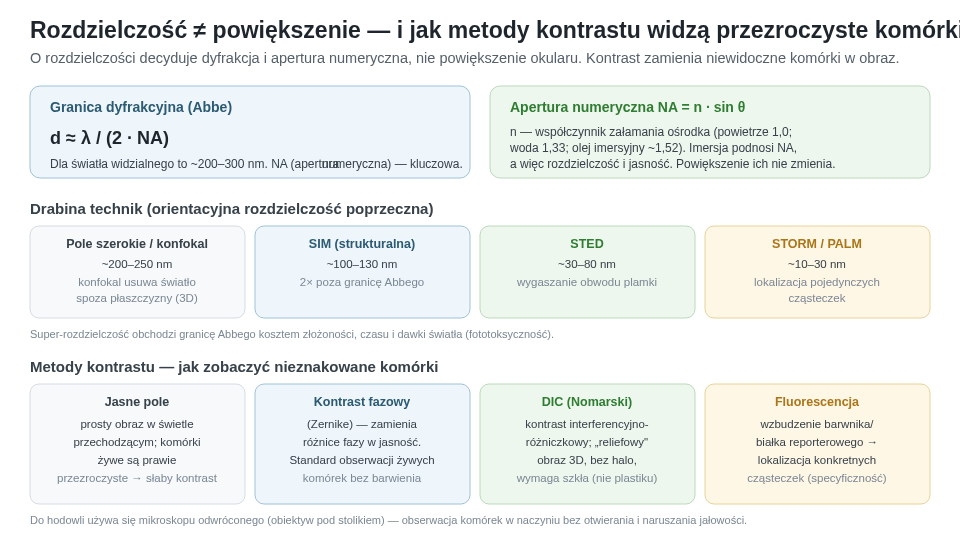

Rozdzielczość to nie powiększenie

Najczęstsze nieporozumienie: rozdzielczość ≠ powiększenie. Powiększenie zwiększa rozmiar obrazu, ale nie zdolność do rozróżnienia dwóch bliskich punktów. Tę wyznacza dyfrakcja, opisana granicą Abbego:

d ≈ λ / (2 · NA)

gdzie λ to długość fali światła, a NA (apertura numeryczna) = n · sin θ zależy od współczynnika załamania ośrodka (n) i kąta zbierania światła. Dla światła widzialnego daje to praktyczną granicę rzędu ~200–300 nm — dwa obiekty bliżej siebie zlewają się niezależnie od powiększenia.³ Stąd znaczenie NA i imersji: przejście z powietrza (n=1,0) na wodę (1,33) lub olej imersyjny (~1,52) podnosi NA, a więc rozdzielczość i jasność. „Puste powiększenie" (duże, bez wzrostu NA) tylko rozmywa obraz.

Oświetlenie: LED zamiast lamp wyładowczych

Do fluorescencji tradycyjnie używano lamp rtęciowych lub metalohalogenkowych — jasnych, ale wymagających justowania, o krótkiej żywotności, niestabilnym natężeniu i zawierających rtęć. Coraz częściej zastępują je źródła LED: długowieczne, stabilne, bez rozgrzewania i justowania, z szybkim przełączaniem kanałów i mniejszą fototoksycznością. To istotne zwłaszcza w obrazowaniu żywych komórek i pomiarach ilościowych, gdzie stabilność oświetlenia przekłada się na porównywalność wyników.

Konfokal, super-rozdzielczość i arkusz świetlny

Zwykła fluorescencja w polu szerokim (widefield) zbiera też światło spoza płaszczyzny ostrości, co rozmywa grube próbki. Rozwiązania:

• Mikroskopia konfokalna — przesłona (pinhole) odcina światło spoza płaszczyzny ogniskowej, dając ostre przekroje optyczne i obrazy 3D. Odmiana skaningowa punktowo (point-scanning, LSM) skanuje próbkę wiązką (wolniej, elastycznie); z dyskiem wirującym (spinning disk) obrazuje wiele punktów naraz (szybciej, łagodniej — do żywych komórek). Konfokal nie usuwa jednak problemu penetracji światła i przeciwciał w głąb grubej próbki.
• Super-rozdzielczość — techniki obchodzące granicę Abbego: SIM (mikroskopia strukturalna, ~2× poprawa, ~100–130 nm), STED (wygaszanie obwodu plamki wzbudzenia, ~30–80 nm) i STORM/PALM (lokalizacja pojedynczych cząsteczek, ~10–30 nm). Płacą za to złożonością, czasem i dawką światła.
• Mikroskopia arkusza świetlnego (light-sheet, SPIM) — oświetla tylko jedną płaszczyznę naraz cienkim „arkuszem", drastycznie ograniczając fototoksyczność i blaknięcie. Idealna do grubych, żywych próbek 3D (organoidy, zarodki, oczyszczone optycznie tkanki) i długiego obrazowania rozwoju.

Obrazowanie żywych komórek: światło szkodzi

W doświadczeniach czasowych na żywych komórkach kluczowy jest kompromis między jakością obrazu a zdrowiem komórek. Zbyt silne wzbudzenie powoduje fotoblaknięcie (photobleaching) fluoroforu i fototoksyczność (uszkodzenia od reaktywnych form tlenu). Trzeba więc równoważyć częstotliwość klatek, liczbę kanałów, moc światła i czas ekspozycji. Obrazowanie żywych komórek wymaga też komory inkubacyjnej na mikroskopie (37 °C, 5% CO₂, wilgotność — te same parametry co inkubator) oraz czułej kamery (sCMOS do szybkiego, niskoszumowego obrazowania; EMCCD do skrajnie słabych sygnałów), by zejść z dawką światła.

Kontrole obrazowania

Rzetelne obrazowanie fluorescencyjne wymaga kontroli: próbki bez fluoroforu (autofluorescencja), znakowania wtórnym przeciwciałem bez pierwotnego (specyficzność), znanego sygnału dodatniego oraz identycznych ustawień dla porównywanych grup (moc, ekspozycja, wzmocnienie). Analizę i sposób doboru pól planuje się przed akwizycją — losowy lub systematyczny dobór obrazu ogranicza selekcję „ładnych pól" i stronniczość wyniku.

Mapa pierwiastków: LA-ICP-MS nie jest mikroskopem

Nie każdy obraz tkanki powstaje ze światła rejestrowanego przez obiektyw. W LA-ICP-MS (laser ablation inductively coupled plasma mass spectrometry) laser pobiera kolejne mikroskopijne porcje materiału z powierzchni preparatu. Aerozol trafia do plazmy, gdzie składniki są atomizowane i jonizowane, a spektrometr mas przypisuje sygnały izotopom pierwiastków. Połączenie intensywności z położeniem plamki daje mapę.

Metoda odpowiada na inne pytanie niż immunofluorescencja:

• pokazuje przestrzenny rozkład pierwiastka lub izotopu, nie automatycznie konkretnego białka;
• może mapować kilka metali i pierwiastki odniesienia na tym samym skrawku;
• nie wymaga fluoroforu, ale niszczy materiał w miejscach ablacji;
• rozdzielczość zależy od średnicy plamki, kroku skanowania, transportu aerozolu i czasu odpowiedzi;
• intensywność względna nie staje się mapą stężenia bez kalibracji, blanku i kontroli matrycy;
• całkowity sygnał miedzi nie rozróżnia jej form chemicznych ani białek, z którymi jest związana.

W chorobie Wilsona mapowanie LA-ICP-MS wykorzystano do pokazania niejednorodnego rozmieszczenia miedzi i innych pierwiastków w skrawkach wątroby i mózgu.⁴ Taka mapa może ujawnić ognisko niewidoczne w uśrednionym homogenacie. Nie jest jednak sama w sobie rutynowym testem diagnostycznym ani dowodem mechanizmu uszkodzenia. Wymaga zestawienia z anatomią, histologią, genotypem, stanem leczenia i odpowiednimi materiałami odniesienia.

Przykładowe realne urządzenia (mikroskopia)

Przykłady ilustrujące klasy sprzętu (nie rekomendacje):

• Odwrócone mikroskopy hodowlane / badawcze: Zeiss Axio Observer / Primovert, Nikon Eclipse Ti2, Leica DMi8, Olympus/Evident IX83 oraz CKX — od prostych z kontrastem fazowym po platformy z pełnym torem fluorescencyjnym.
• Konfokale: Zeiss LSM 900/980 (point-scanning), Nikon AX / A1, Leica STELLARIS, Olympus/Evident FV3000; dysk wirujący: Yokogawa CSU (na korpusach Nikon/Zeiss) i systemy Andor Dragonfly.
• Super-rozdzielczość: Zeiss Elyra / Lattice SIM, Leica STELLARIS 8 STED, Nikon N-STORM, Abberior STED.
• Arkusz świetlny: Zeiss Lightsheet 7, Luxendo (Bruker), 3i.
• Obrazowanie żywych komórek w inkubatorze: Sartorius Incucyte, Etaluma Lumascope, CytoSMART — kompaktowe systemy do ciągłej obserwacji konfluencji i migracji wewnątrz inkubatora.

Cytometria: wiele komórek, mniej geometrii

Fluidyka, optyka i detektory

Cytometr mierzy rozpraszanie światła i fluorescencję pojedynczych komórek przepływających przez wiązkę laserów. Warunkiem jest ogniskowanie hydrodynamiczne: strumień próbki otoczony jest szybszym płynem osłonowym (sheath), który zwęża go do nitki tak cienkiej, że komórki mijają laser jedna po drugiej. Światło zbierają detektory — klasycznie fotopowielacze (PMT), w nowszych aparatach fotodiody lawinowe (APD) — po rozdzieleniu na kanały filtrami dichroicznymi. Dwie wielkości rozproszenia mają szczególne znaczenie: rozproszenie do przodu (FSC) z grubsza wiąże się z rozmiarem, a rozproszenie boczne (SSC) z ziarnistością/złożonością wnętrza. Oba są jednak zależne od instrumentu i próbki i nie należy ich automatycznie utożsamiać z dokładnym rozmiarem czy ziarnistością.

Panel, kompensacja i cytometria spektralna

Ponieważ widma emisji fluorochromów zachodzą na siebie, sygnał w jednym kanale zawiera „przeciek" z innych. W klasycznej cytometrii poligonalnej usuwa się to przez kompensację wyznaczoną na kontrolach pojedynczo barwionych. W cytometrii spektralnej cały spektralny „podpis" każdego fluorochromu mierzy się w wielu detektorach i rozdziela metodą unmixingu, co pozwala budować bardzo duże panele i radzić sobie z autofluorescencją. Projektowanie panelu wymaga też kontroli FMO (Fluorescence Minus One) — próbki bez jednego markera — do wyznaczenia granicy populacji w obecności pozostałych barwników; kontrola izotypowa odpowiada na inne, węższe pytanie (niespecyficzne wiązanie przeciwciała). Analiza zaczyna się od odrzucenia zanieczyszczeń, dubletów i martwych komórek, a bramkowanie musi mieć uzasadnienie biologiczne i techniczne — progi ustawiane po zobaczeniu oczekiwanego wyniku zwiększają stronniczość. Obszerne wytyczne dla cytometrii podkreślają titrację przeciwciał, kontrolę instrumentu, pojedyncze barwienia, dyskryminację dubletów i powtarzalne bramkowanie jako warunki rzetelnego pomiaru.¹

Warianty: cytometria masowa i sortowanie magnetyczne

• Cytometria masowa (CyTOF, mass cytometry) zastępuje fluorochromy przeciwciałami znakowanymi rzadkimi metalami i mierzy je spektrometrem mas. Pozwala jednocześnie odczytać znacznie więcej markerów (~40+) bez nakładania się widm, ale komórki są przy pomiarze niszczone — nie da się ich potem hodować ani sortować.
• Sortowanie magnetyczne (MACS) znakuje komórki przeciwciałami sprzężonymi z kulkami magnetycznymi i rozdziela w polu magnetycznym. Jest tańsze, szybkie i łagodne, masowe, ale zwykle rozdziela tylko na dwie frakcje (z markerem i bez) i daje mniejszą precyzję niż FACS.

SC-ICP-MS: pojedyncza komórka jako impuls pierwiastkowy

SC-ICP-MS (single-cell ICP-MS) nie jest po prostu inną nazwą CyTOF. W CyTOF przeciwciała z metalowymi znacznikami kodują wybrane białka. W SC-ICP-MS można mierzyć naturalnie obecny, pobrany albo eksperymentalnie wprowadzony pierwiastek w pojedynczej komórce. Przykładem może być żelazo, fosfor, metal leku lub znacznik nanocząstki.

Zawiesinę rozcieńcza się tak, aby komórki docierały do plazmy pojedynczo. Każda zachowana komórka jest niszczona, atomizowana i jonizowana, tworząc krótki impuls dla badanego m/z. Liczba impulsów może służyć do szacowania liczby komórek, a pole lub wysokość impulsu — masy pierwiastka przypisanej jednej komórce. Podręcznik technik plazmowych dobrze pokazuje zmianę logiki: klasyczny ICP-MS mierzy niemal ciągły sygnał roztworu, a tryb pojedynczego zdarzenia analizuje rozkład impulsów.⁵

Sama obecność pików nie wystarcza. Wynik zależy od całego toru:

1. komórka musi pozostać integralna przed wejściem do plazmy;
2. układ wprowadzania musi transportować duże obiekty bez selektywnego ich odrzucania;
3. zawiesina musi być na tyle rzadka, aby dwa zdarzenia nie zlały się w jedno;
4. detektor musi próbkować dostatecznie szybko;
5. próg musi oddzielać zdarzenie komórkowe od blanku i rozpuszczonego tła;
6. kalibracja musi przeliczać sygnał na masę pierwiastka w obiekcie;
7. wydajność transportu musi być znana albo ograniczona odpowiednim materiałem odniesienia.

Klasyczna komora mgielna może odrzucać większe krople i komórki. Dedykowany tor wykorzystuje rozpylacz o wysokiej wydajności transportu, małą objętość komory i warunki ograniczające sedymentację oraz pękanie błon. Jeśli utracone komórki nie są losowym podzbiorem — na przykład większe komórki odpadają częściej — rozkład zmierzony przez aparat nie reprezentuje rozkładu w probówce.

Dwell time, czas martwy i zlanie zdarzeń

Dwell time to czas integracji jednego pomiaru. Zbyt krótki może podzielić impuls jednej komórki na kilka punktów; zbyt długi może połączyć dwie komórki. Po przełączeniu masy elektronika potrzebuje czasu ustalenia, w którym część jonów nie zostaje zarejestrowana.

Kwadrupol zwykle mierzy wybrane masy kolejno. Przy bardzo krótkim zdarzeniu nie daje pełnego wielopierwiastkowego obrazu tej samej komórki, jeśli czas cyklu jest za długi. Analizator czasu przelotu może rejestrować wiele mas quasi-jednocześnie, lecz sam kosztowny detektor nie usuwa strat transportu, tła i problemu progowania. Przegląd metod atomowych na poziomie pojedynczej komórki wskazuje integralność komórek, niską wydajność klasycznego transportu i kalibrację jako główne ograniczenia ilościowe.⁶

Próg tworzy populację

Algorytm klasyfikuje sygnał powyżej progu jako zdarzenie, a poniżej jako tło. Podniesienie progu zmniejsza liczbę komórek i usuwa dolną część rozkładu. Obniżenie może włączyć szum albo rozpuszczony analit. Próg nie jest więc neutralnym ustawieniem kosmetycznym.

Raport powinien podawać:

• sposób wyznaczenia tła;
• próg i algorytm łączenia sąsiednich punktów;
• częstość fałszywych zdarzeń w blanku;
• czułość wyniku na rozsądną zmianę progu;
• surowy przebieg czasowy;
• liczbę wykrytych i oczekiwanych komórek;
• zakres mas, w którym ilościowanie jest wiarygodne.

Nowsze prace kalibracyjne pokazują, że wynik zależy również od tego, czy obiekt komórkowy porównuje się z roztworem jonowym, nanocząstką czy certyfikowanym materiałem komórkowym. Kalibracja „jonami do jonów, obiektami do obiektów” może ograniczyć założenia o równoważnym transporcie i jonizacji.⁷

Kontrole SC-ICP-MS

Minimalny pakiet zależy od celu, ale zwykle obejmuje:

• blank nośnika;
• medium bez komórek po takim samym przygotowaniu;
• roztwór rozpuszczonego analitu;
• niezależne liczenie komórek przed pomiarem;
• ocenę integralności i żywotności;
• próbkę o znanej ekspozycji lub zawartości;
• kontrolę odzysku transportu;
• serię rozcieńczeń sprawdzającą koincydencję;
• analizę progu;
• porównanie wyniku zbiorczego z klasycznym oznaczeniem całej próbki.

SC-ICP-MS jest wartościowa, gdy pytanie dotyczy heterogeniczności zawartości pierwiastka. Nie zachowuje morfologii ani położenia w tkance, niszczy komórki i nie zwraca materiału do hodowli. Dlatego dobrze uzupełnia obrazowanie, cytometrię fluorescencyjną i analizy omiczne, ale ich nie zastępuje.

Przykładowe realne urządzenia (cytometria)

Przykłady ilustrujące segmenty (nie rekomendacje):

• Analizatory klasyczne: BD (FACSCanto, LSRFortessa, FACSymphony A5, FACSLyric; kompaktowy Accuri C6), Beckman Coulter (CytoFLEX, Gallios, Navios), Thermo Fisher Attune NxT (akustyczne ogniskowanie), Miltenyi MACSQuant, Agilent NovoCyte.
• Cytometria spektralna: Cytek Aurora / Northern Lights, BD FACSymphony S6/A5 SE, Sony ID7000.
• Cytometria masowa: Standard BioTools (dawniej Fluidigm) Helios / CyTOF XT.
• Sortowanie magnetyczne: Miltenyi Biotec (MACS), STEMCELL EasySep.

Sortowanie: pomiar staje się manipulacją

Zasada sortera kropelkowego (FACS)

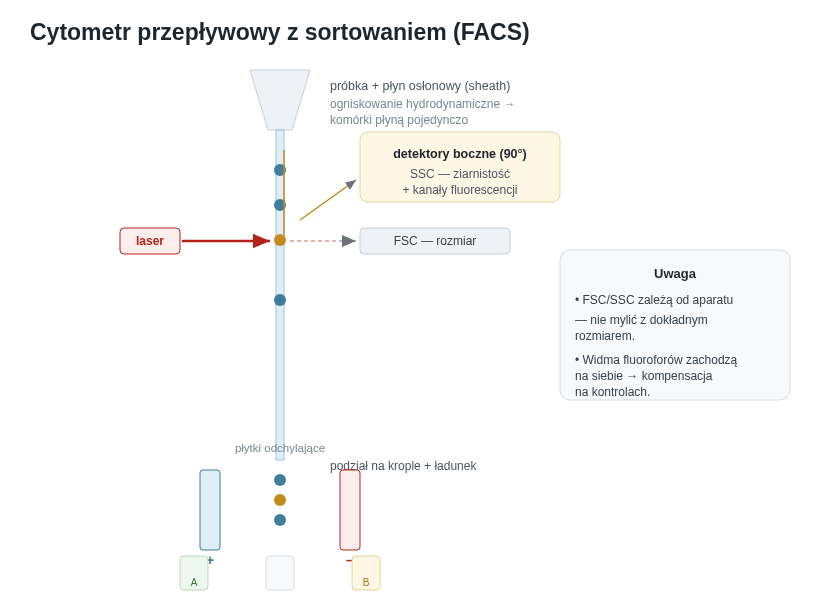

Sorter (FACS, Fluorescence-Activated Cell Sorting) rozbija strumień na krople, z których każda niesie co najwyżej jedną komórkę. Po pomiarze fluorescencji układ ładuje elektrycznie krople z pożądanymi komórkami, a płytki odchylające kierują je do osobnych pojemników; reszta trafia do odpadu. Jednocześnie optymalizuje się cztery, częściowo sprzeczne wielkości: czystość, odzysk (yield), szybkość i żywotność. Rzadka populacja wymaga zebrania wielu zdarzeń, ale wysoka prędkość zwiększa koincydencję (dwie komórki w jednej kropli) i stres komórek. Po sortowaniu sprawdza się czystość, liczbę odzyskanych komórek i ich zdolność do dalszego użycia — fenotyp może się zmienić wskutek dysocjacji, barwienia, ciśnienia w dyszy i czasu poza inkubatorem.

Bezpieczeństwo: aerozole przy sortowaniu

Sortowanie stwarza szczególne ryzyko aerozolu, zwłaszcza przy zatkaniu dyszy. Rodzaj materiału biologicznego, konstrukcja urządzenia, test systemu zatrzymywania aerozolu (ATS), obudowa biobezpieczna i środki ochrony muszą wynikać z oceny bezpieczeństwa — sortowanie materiału zakaźnego prowadzi się w sorterze umieszczonym w obudowie klasy odpowiadającej ryzyku, powiązanej z poziomem biosafety.²

Przykładowe realne urządzenia (sortowanie)

Przykłady ilustrujące klasy sorterów (nie rekomendacje):

• BD FACSAria (wysokoparametrowy sorter badawczy), FACSMelody (kompaktowy), FACSDiscover S8 (sortowanie z obrazowaniem, spectral + image).
• Beckman Coulter MoFlo Astrios / CytoFLEX SRT.
• Sony SH800 / MA900 / LE-MA900 — kartridżowe sortery upraszczające obsługę i biozabezpieczenie.
• Bio-Rad S3e, Miltenyi Tyto (sortowanie w zamkniętym kartridżu, bez aerozolu — istotne dla materiału klinicznego/GMP).

Jak dobrać metodę

• Jeśli pytasz o lokalizację w organoidzie lub tkance — zacznij od obrazowania (konfokal, arkusz świetlny).
• Jeśli potrzebujesz rozkładu markerów w setkach tysięcy komórek — wybierz cytometrię (spektralną przy dużych panelach).
• Jeśli potrzebujesz rozkładu zawartości pierwiastka w pojedynczych komórkach — rozważ SC-ICP-MS, pamiętając o destrukcyjnym pomiarze, wydajności transportu, kalibracji i progu zdarzenia.
• Jeśli potrzebujesz żywych, fizycznie oddzielonych frakcji — rozważ sortowanie (FACS przy wielu markerach; MACS, gdy wystarczy jeden i liczy się skala/łagodność).
• Jeśli interesuje cię zarazem przestrzeń i tożsamość molekularna — połącz metody na dopasowanych próbkach (np. sortowanie → sekwencjonowanie single-cell).

Żadna platforma sama nie dowodzi funkcji. Sygnał markera trzeba powiązać z właściwą kontrolą, innym pomiarem lub eksperymentem perturbacyjnym. Cytometria i sortowanie są też bramą do metod jednokomórkowych opisanych w artykule Transkryptomika single-cell i spatial, a ten sam rygor obowiązuje w procesie z artykułu Od próbki do sekwencji.
