Elektroforeza DNA i dokumentacja żeli

Żel jest przyrządem pomiarowym, nie tylko nośnikiem pasm

Elektroforeza DNA wygląda prosto: próbkę nanosi się do studzienki, włącza napięcie, a po pewnym czasie fotografuje świecące pasma. Ta prostota bywa zwodnicza. Położenie, szerokość i jasność pasma są wynikiem całego układu: rozmiaru i topologii DNA, porów matrycy, składu buforu, pola elektrycznego, temperatury, barwnika, optyki kamery oraz algorytmu obrazu.

Żel może odpowiadać na różne pytania:

• czy produkt PCR jest obecny;
• czy ma rozmiar zgodny z oczekiwaniem;
• czy trawienie restrykcyjne dało przewidywany wzór;
• czy preparat genomowego DNA jest zdegradowany;
• czy próbka zawiera kilka topologicznych form plazmidu;
• czy fragment można wyciąć i odzyskać do ligacji, składania albo sekwencjonowania;
• czy względna ilość DNA różni się na tyle, by było to widoczne w zakresie liniowym obrazu.

Nie są to te same pomiary. „Jedno pasmo” nie dowodzi poprawnej sekwencji, intensywność nie zawsze jest proporcjonalna do masy, a położenie kolistego plazmidu nie daje się odczytać z drabinki liniowych fragmentów tak jak zwykłego amplikonu.

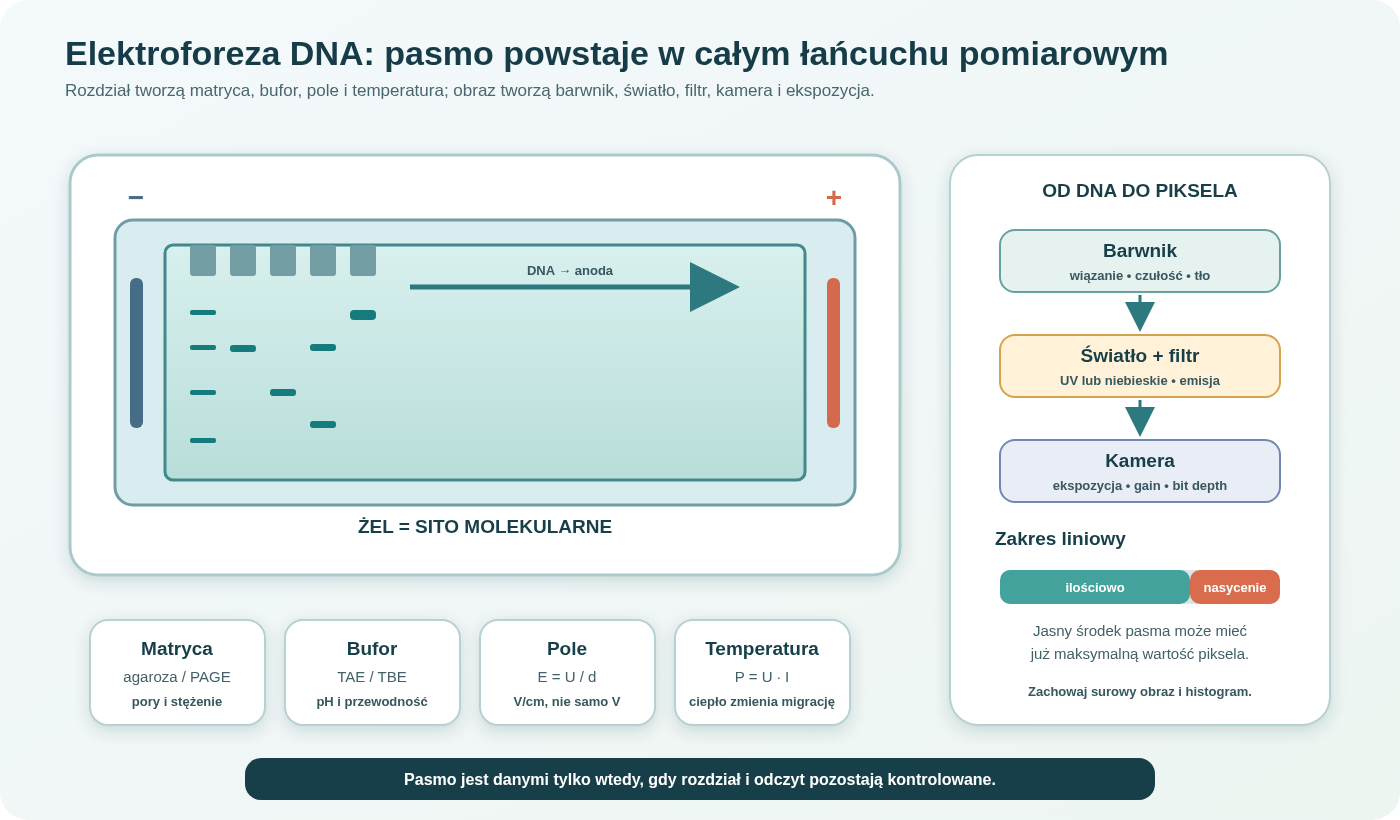

Dlaczego DNA porusza się w polu

Szkielet fosforanowy DNA jest ujemnie naładowany przy typowym pH buforów elektroforetycznych. Po przyłożeniu pola cząsteczki migrują w stronę anody dodatniej. W poziomym aparacie agarozowym studzienki umieszcza się zatem przy elektrodzie ujemnej. Jeśli przewody zostaną zamienione, próbki odpłyną z żelu w przeciwną stronę.

Siła elektryczna rośnie z ładunkiem i natężeniem pola, ale ruch w cieczy jest hamowany oporem. Dla liniowego dwuniciowego DNA stosunek ładunku do długości jest w przybliżeniu podobny, ponieważ dłuższa cząsteczka ma zarówno więcej fosforanów, jak i większy opór. Rozdział rozmiarów powstaje głównie dlatego, że sieć polimerowa utrudnia przemieszczanie dużych cząsteczek bardziej niż małych.

Pole elektryczne opisuje się w V/cm, a nie samym napięciem zasilacza:

E = U / d

gdzie U to napięcie, a d — odległość między elektrodami. Dwa aparaty ustawione na 100 V mogą więc pracować przy różnym polu. W protokole trzeba podać geometrię lub V/cm i sposób zdefiniowania odległości. Długość samego żelu nie zawsze jest odległością między elektrodami.

Wyższe pole przyspiesza migrację, lecz zwiększa wydzielanie ciepła i może pogorszyć rozdzielczość. Prąd zależy od przewodności buforu, jego objętości, temperatury i geometrii aparatu. Przy stałym napięciu moc wynosi:

P = U · I

Ogrzewanie zmniejsza lepkość, zmienia przewodność, może deformować żel i tworzyć uśmiechnięte pasma. Dlatego „szybciej” nie jest parametrem niezależnym od jakości.

Agaroza: sito o regulowanej wielkości porów

Agaroza tworzy uwodnioną sieć. Jej stężenie podaje się jako procent masowo-objętościowy: 1% oznacza 1 g agarozy w końcowych 100 ml roztworu. Większe stężenie zwykle oznacza mniejsze pory:

• rzadszy żel lepiej przepuszcza duże fragmenty, ale jest delikatniejszy i słabiej rozdziela małe;
• gęstszy żel poprawia rozdział mniejszych fragmentów, lecz silnie spowalnia duże i może zatrzymywać je blisko studzienki;
• specjalne agarozy o niskiej temperaturze topnienia albo wysokiej rozdzielczości mają inne własności niż standardowa agaroza.

Nie istnieje jedno optymalne stężenie „do DNA”. Dobiera się je do zakresu, który ma zostać rozróżniony, i sprawdza z dokumentacją konkretnej agarozy. Orientacyjne tabele producentów są punktem startowym, nie prawem fizycznym: wynik zależy również od buforu, napięcia, grubości żelu i barwnika.

W typowym zakresie odległość migracji liniowego DNA jest w przybliżeniu liniowo związana z logarytmem liczby par zasad. Przy skrajnie małych lub dużych fragmentach ta relacja słabnie. Zbyt krótki przebieg nie rozdzieli sąsiednich pasm, a zbyt długi może wypuścić małe fragmenty poza żel.

Przeglądowa metoda agarozowa wskazuje siedem istotnych czynników migracji: rozmiar, stężenie agarozy, konformację DNA, napięcie, obecność bromku etydyny, rodzaj agarozy i bufor.¹ Oznacza to, że drabinka kompensuje część zmienności przebiegu, ale nie wszystkie różnice między próbką a wzorcem.

Poliakrylamid: małe różnice, inna chemia

Poliakrylamid tworzy drobniejsze, bardziej kontrolowane pory i może rozdzielać małe fragmenty DNA różniące się niewielką liczbą nukleotydów. Stosuje się go m.in. do krótkich oligonukleotydów, produktów cięcia, analizy wariantów długości i testów wiązania.

Żel może być:

• natywny — zachowuje część struktur i kompleksów; mobilność zależy od rozmiaru, kształtu i ładunku;
• denaturujący, zwykle z mocznikiem — ogranicza struktury drugorzędowe i pozwala rozdzielać jednoniciowe fragmenty głównie według długości.

Stężenie akrylamidu i stopień usieciowania dobiera się do zakresu. Polimeryzację inicjuje układ rodnikowy, a tlen ją hamuje. Niespolimeryzowany akrylamid stanowi istotne zagrożenie chemiczne; gotowy żel nie powinien być traktowany jak surowy monomer, ale odpady i przygotowanie podlegają lokalnej ocenie ryzyka.

PAGE nie jest automatycznie „lepszym żelem”. Ma mniejsze studzienki, mniejszą pojemność, inną aparaturę i częściej wymaga pionowego układu. Do rutynowego sprawdzenia produktu PCR liczącego kilkaset par zasad agaroza bywa prostsza i wystarczająca.

Elektroforeza kapilarna: ten sam rdzeń fizyczny, inny odczyt

Elektroforeza kapilarna (CE) nie jest miniaturowym zdjęciem żelu. Zamiast makroskopowej płytki wykorzystuje cienką kapilarę wypełnioną buforem i — przy analizie fragmentów DNA — polimerem przesiewającym. Mała średnica skutecznie odprowadza ciepło, dlatego można stosować wysokie pole i uzyskać szybki, automatyczny rozdział. Próbka jest wprowadzana elektrokinetycznie albo ciśnieniowo, fragmenty przechodzą kolejno przez okno detekcji, a wynikiem jest elektroferogram: natężenie sygnału w funkcji czasu lub przeliczonej długości, nie obraz pasm.⁶

W wariancie CE-LIF (laser-induced fluorescence) fragmenty znakowane różnymi fluoroforami są wzbudzane laserem. Układ optyczny rozdziela kanały barwne, a oprogramowanie wykrywa piki. To pozwala analizować wiele produktów PCR w jednym wstrzyknięciu, ale dodaje problemy nieobecne na prostym zdjęciu żelu:

• widma barwników częściowo się nakładają i wymagają kalibracji spektralnej;
• próbki o zbyt wysokim lub zbyt niskim stężeniu mogą dawać piki poza zakresem interpretacji;
• sole i zdegradowany formamid zmieniają wstrzyknięcie oraz kształt pików;
• polimer, kapilara, temperatura i napięcie wpływają na migrację;
• próg analityczny decyduje, które słabe zdarzenia w ogóle znajdą się w tabeli wyników.

PCR–STR–CE-LIF: od fragmentu do elektroferogramu

Profilowanie krótkich powtórzeń tandemowych (STR) dobrze pokazuje cały łańcuch. Najpierw wiele loci amplifikuje się w reakcji PCR z fluorescencyjnie znakowanymi starterami. Produkt denaturuje się w formamidzie, dodaje wewnętrzny standard długości, rozdziela fragmenty w kapilarze i rejestruje ich kolor oraz czas przejścia przez detektor. Standard znajduje się w każdej próbce, dzięki czemu lokalna funkcja kalibracyjna przelicza migrację na długość fragmentu. NIST podkreśla, że taka kalibracja każdego przebiegu jest potrzebna do porównywania danych w czasie.⁷

Nie należy nazywać tego standardu „wzorcem masy cząsteczkowej”. CE nie waży DNA: przypisuje długość na podstawie migracji fragmentów odniesienia. Drabina alleliczna pełni jeszcze inną funkcję — wiąże zakresy długości z nazwami alleli konkretnego locus. Standard długości, drabina alleliczna i kontrola dodatnia nie są zamienne.

Sam pik nie jest jeszcze genotypem ani dowodem tożsamości. Przed interpretacją trzeba rozważyć między innymi:

• pik pochodzący od właściwego allelu;
• stutter, czyli produkt PCR zwykle krótszy o jednostkę powtórzenia;
• pull-up lub przesłuch między kanałami po niedoskonałej korekcji barw;
• niepełną adenylację, szeroki pik albo artefakt polimeru;
• drop-in, czyli obcy sygnał, oraz drop-out, czyli niewykrycie obecnego allelu;
• mieszaninę DNA kilku osób;
• nierównowagę alleli i zależność wyniku od ustalonego progu.

Ocena tych zjawisk oraz statystyczna siła profilu należą do zwalidowanego procesu analitycznego, nie do samego rozdziału w kapilarze. Analizowana książka opisuje poprawnie drogę od znakowanego PCR do pików, ale nie omawia pełnej interpretacji mieszanin, artefaktów ani ilorazu wiarygodności.⁸ Aktualne standardy laboratoriów DNA wymagają udokumentowanego systemu jakości obejmującego między innymi walidację, procedury analityczne, aparaturę, raportowanie, przegląd, testy biegłości i działania korygujące.⁹

Kontrole i diagnostyka CE

Minimalny przebieg analizy fragmentów powinien łączyć:

• blank ekstrakcyjny, jeśli materiał przechodził izolację;
• NTC amplifikacji wykrywającą zanieczyszczenie odczynników lub amplikonem;
• kontrolę dodatnią obejmującą reakcję PCR i przypisanie alleli;
• wewnętrzny standard długości w każdej kapilarze;
• drabinę alleliczną, jeśli celem jest nazwanie alleli STR;
• kontrolę parametrów aparatu oraz kalibracji spektralnej;
• rejestr surowego sygnału, ustawień analizy i wersji oprogramowania.

Gdy brakuje wszystkich pików próbki oraz standardu długości, problem leży zwykle w przygotowaniu mieszaniny, wstrzyknięciu, kapilarze lub detekcji, a nie w samym PCR. Gdy standard działa, lecz brakuje wyłącznie produktów, podejrzenie przesuwa się w stronę ekstrakcji, ilości DNA, inhibitorów albo amplifikacji. Gdy zawodzi kontrola ujemna, nie interpretuje się profilu tak, jakby zanieczyszczenie było tylko „małym dodatkowym pikiem”.

CE zużywa niewielką porcję próbki i automatyzuje rozdział, ale nie jest z natury bardziej wiarygodna od żelu płytowego. Jest innym systemem pomiarowym: zapewnia wysoką precyzję rozmiaru i wielokanałowy odczyt, a w zamian wymaga kontroli wstrzyknięcia, polimeru, optyki, progów i oprogramowania.

TAE i TBE: podobne skróty, różne kompromisy

Najczęściej używa się buforów Tris–octan–EDTA (TAE) albo Tris–boran–EDTA (TBE). Oba utrzymują pH i dostarczają jonów przewodzących. EDTA wiąże dwuwartościowe kationy, ograniczając aktywność części nukleaz, ale jego obecność może mieć znaczenie po odzysku DNA.

Typowe różnice praktyczne:

• TAE ma mniejszą pojemność buforową przy długich, szybkich przebiegach, ale często sprzyja szybszej migracji i bywa wygodny przy preparatywnym odzysku DNA;
• TBE ma większą pojemność buforową i dobrze sprawdza się przy dłuższych przebiegach oraz rozdziale mniejszych fragmentów, ale boran może wpływać na niektóre dalsze reakcje.

Dokumentacja poziomej elektroforezy Bio-Rad opisuje silniejszą pojemność buforową TBE przy dłuższych lub wysokonapięciowych przebiegach.² Nie oznacza to, że TBE zawsze pozwala bezkarnie zwiększać napięcie. Ogrzewanie nadal zależy od przewodności, geometrii i chłodzenia.

Najważniejsza zasada brzmi: żel i zbiornik muszą używać zgodnego buforu o tym samym roboczym stężeniu. Żel przygotowany w TAE i zanurzony w TBE tworzy granicę składu, która może zniekształcić pole i migrację. Pomylenie koncentratu 50× z roztworem 1× może spowodować ogromny prąd, przegrzanie i awarię zasilacza.

Bufor wielokrotnie używany zmienia skład, pH i zanieczyszczenia. Jeśli procedura dopuszcza ponowne użycie, musi określać liczbę przebiegów, warunki przechowania i kryteria odrzucenia. Kolor „wygląda dobrze” nie jest kontrolą pojemności buforowej.

Przygotowanie żelu: procent jest wartością końcową

Agarozę odważa się do określonej objętości buforu roboczego i ogrzewa do całkowitego rozpuszczenia. Podczas gotowania może wyparować woda. Jeśli roztwór intensywnie wrze, końcowa objętość maleje, a żel staje się gęstszy niż planowano. Naczynie musi pozostawiać zapas objętości, a gorącą ciecz miesza się ostrożnie, bo przegrzana agaroza może gwałtownie wykipieć.

Przed wylaniem roztwór chłodzi się do temperatury bezpiecznej dla formy i dodawanych barwników. Zbyt gorący może odkształcić plastik, zwiększyć parowanie albo uszkodzić barwnik. Zbyt chłodny zacznie żelować w naczyniu i utworzy niejednorodności.

Grubość żelu wpływa na:

• pojemność studzienki;
• drogę światła i tło fluorescencji;
• odprowadzanie ciepła;
• czas barwienia i odbarwiania;
• ostrość pasm.

Grubszy żel nie jest prostym sposobem na załadowanie dowolnej ilości DNA. Przeciążenie masą lub objętością nadal poszerza pasma i może wypchnąć próbkę ze studzienki.

Grzebień powinien być pionowy, nieruchomy i zanurzony na odpowiednią głębokość. Studzienka przecięta do dna przecieka, a bardzo gruba ściana żelu przed studzienką utrudnia wejście dużego DNA. Pęcherzyk przy zębie tworzy uszkodzoną kieszeń. Po zastygnięciu grzebień wyjmuje się równomiernie, aby nie rozerwać przegród.

Bufor obciążający nie jest tylko kolorem

Loading dye zwykle zawiera:

• składnik zwiększający gęstość, np. glicerol, sacharozę albo Ficoll, aby próbka opadła do studzienki;
• jeden lub kilka barwników śledzących;
• czasem EDTA lub inne składniki zależne od zastosowania.

Barwnik śledzący nie wskazuje rozmiaru DNA w sposób uniwersalny. Jego względna migracja zależy od procentu agarozy i buforu. Informacja producenta mówi, z jakimi fragmentami migruje w określonych warunkach. Jeśli front barwnika wyszedł z żelu, nie znaczy to automatycznie, że wszystkie fragmenty DNA również go opuściły.

Zbyt duża objętość próbki względem studzienki powoduje przelewanie i mieszanie sąsiednich torów. Wysokie stężenie soli zwiększa przewodność lokalną, może powodować rozmycie, opóźnienie lub wygięcie pasma. Próbka zawierająca dużo detergentu, białka albo resztki alkoholu może zachowywać się inaczej niż czysty standard.

Przy genomowym DNA znaczenie ma także ścinanie mechaniczne. Wielokrotne agresywne mieszanie wąską końcówką może zamienić wysokocząsteczkowy preparat w rozmaz, którego nie wolno automatycznie przypisać degradacji enzymatycznej.

Drabinka: linijka, kontrola przebiegu i czasem wzorzec masy

Drabinka DNA zawiera zestaw fragmentów o znanych rozmiarach. Dobrze dobrana powinna:

• obejmować cały oczekiwany zakres;
• mieć dostatecznie gęste pasma w okolicy decyzji;
• zawierać wyróżnione pasma orientacyjne;
• być rozdzielana w tej samej matrycy i buforze co próbki;
• nie być tak przeładowana, by pasma zlewały się lub nasycały obraz.

Rozmiar fragmentu szacuje się z jego migracji względem drabinki, najlepiej przez dopasowanie zależności od logarytmu długości w lokalnym zakresie. „Najbliższe pasmo” jest wystarczające do szybkiej kontroli, ale nie do precyzyjnego pomiaru różnicy kilku procent.

Nie każda drabinka ma tę samą masę DNA w każdym paśmie. Niektóre pasma są celowo jaśniejsze. Jeśli producent podaje masę poszczególnych fragmentów przy określonej ilości załadowanej drabinki, można użyć ich jako przybliżonego wzorca masy — pod warunkiem wspólnej ekspozycji i liniowego obrazu. Nie wolno porównywać jasności próbki do „średniego pasma” bez znajomości składu drabinki.

Drabinka liniowego DNA nie kalibruje bezpośrednio topologii plazmidu. Ta sama cząsteczka plazmidowa może wystąpić jako:

• forma superzwinięta, często migrująca szybciej niż liniowy fragment tej samej długości;
• forma otwartego koła po przerwaniu jednej nici, zwykle wolniejsza;
• forma liniowa po przerwaniu obu nici;
• dimery i wyższe multimery.

„Nieoczekiwane trzy pasma” w nieciętym plazmidzie mogą być trzema topologiami tego samego konstruktu, a nie trzema różnymi plazmidami. Trawienie pojedynczym enzymem tnącym raz i linearyzującym cząsteczkę daje lepszą podstawę do oceny jej długości.

Od stężenia DNA do kształtu pasma

Studzienka ma skończoną pojemność. Zbyt duża masa DNA prowadzi do szerokiego, rozlanego lub zakrzywionego pasma; może też zatrzymać materiał przy studzience. Zbyt mała masa pozostaje poniżej granicy detekcji. Optymalny zakres zależy od barwnika, źródła światła, kamery i rozmiaru fragmentu.

Na kształt wpływają:

• objętość próbki i geometria studzienki;
• masa DNA;
• sól oraz zanieczyszczenia;
• nierówny front żelu;
• uszkodzenie studzienki;
• pęcherzyk lub drobina w torze;
• przegrzanie;
• dyfuzja przed uruchomieniem lub po zakończeniu przebiegu.

Rozmaz nie ma jednej interpretacji. Może oznaczać degradację, nieswoistą amplifikację, wiele długości, przeciążenie, sól, ścinanie albo rozkład topologii. Diagnoza wymaga wzorca, kontroli dodatniej, kontroli ekstrakcji i często niezależnego pomiaru jakości.

Napięcie, czas i rozdzielczość

Rozdzielczość jest zdolnością oddzielenia sąsiednich fragmentów, a nie odległością przebytą przez najszybsze pasmo. Zwiększenie napięcia skraca czas, ale może:

• zwiększyć temperaturę i dyfuzję;
• pogorszyć rozdział dużych fragmentów;
• wywołać „smiling”, gdy środek żelu jest cieplejszy;
• zwiększyć różnice między brzegiem a środkiem;
• przyspieszyć wyjście małych fragmentów poza żel.

Dłuższy żel daje większą drogę rozdziału, ale wymaga czasu i stabilnego buforu. Cienkie pasma początkowe oraz właściwa długość studzienki są równie ważne. Jeśli dwa fragmenty różnią się nieznacznie, zmiana stężenia matrycy i długości biegu zwykle daje więcej niż samo podniesienie napięcia.

Przebieg kończy się według położenia właściwego barwnika śledzącego albo zwalidowanego czasu, nie dopiero wtedy, gdy „żel wygląda na gotowy” pod lampą. Częste wyjmowanie i naświetlanie żelu przerywa warunki, zwiększa ryzyko kontaminacji oraz dawkę światła.

TAE, TBE i małe fragmenty

Małe fragmenty mogą uciekać z rzadkiego żelu i rozpraszać się. Gęstsza agaroza, wyspecjalizowana agaroza o wysokiej rozdzielczości albo PAGE poprawia ich separację. TBE często daje dobre rozdzielenie małych DNA dzięki pojemności buforowej, ale wybór trzeba łączyć z dalszym użyciem.

Przy bardzo krótkich oligonukleotydach ładunek fluoroforu, struktura jednoniciowa i konformacja zaczynają mieć większe znaczenie. Drabinka dsDNA nie jest właściwym wzorcem dla ssDNA w denaturującym PAGE. Właściwy wzorzec musi mieć podobną naturę chemiczną i warunki denaturacji.

Barwniki: pre-stain, post-stain i wpływ na ruch

Barwnik fluorescencyjny może znajdować się:

• w żelu i czasem także buforze podczas rozdziału;
• w próbce przed nanoszeniem;
• w kąpieli po elektroforezie.

Barwienie w trakcie pozwala od razu obrazować, ale związanie barwnika może zmieniać ładunek, sztywność i mobilność DNA. Różne fragmenty lub topologie mogą wiązać go inaczej. Barwienie po biegu ogranicza wpływ na migrację, lecz dodaje czas, dyfuzję i potrzebę odbarwienia tła.

Bromek etydyny jest historycznym barwnikiem interkalującym. Alternatywy różnią się czułością, powinowactwem, przenikaniem przez błony, widmem wzbudzenia i zgodnością z niebieskim światłem. Określenie „safe” w nazwie handlowej nie zastępuje karty charakterystyki i lokalnej oceny ryzyka. Porównanie bezpieczeństwa musi obejmować rzeczywiste dane, stężenie i sposób narażenia, nie tylko brak bromku etydyny.³

Barwnik może powodować różną jasność na jednostkę masy zależnie od długości i struktury DNA. Dlatego densytometrię kalibruje się w tym samym żelu, barwniku i zakresie masy.

UV i światło niebieskie: sygnał oraz koszt biologiczny

Fluorofor trzeba wzbudzić odpowiednią długością fali. Transiluminator UV może dawać silny sygnał z wieloma klasycznymi barwnikami, ale promieniowanie UV uszkadza DNA i jest zagrożeniem dla skóry oraz oczu operatora. Osłona aparatu, blokada i właściwe środki ochrony są elementem urządzenia pomiarowego, nie dodatkiem.

Jeśli DNA ma zostać wycięte i użyte do ligacji, transformacji, transkrypcji albo PCR, czas ekspozycji ma znaczenie. Badanie z lampą 312 nm wykazało, że DNA odzyskane po standardowej ekspozycji stawało się gorszym substratem dla transkrypcji in vitro, transformacji E. coli i PCR.⁴ Nie ma jednego bezpiecznego czasu dla każdej długości, natężenia i zastosowania.

Światło niebieskie z kompatybilnym barwnikiem zwykle ogranicza fotouszkodzenie DNA i ekspozycję operatora na UV. Nie jest jednak bezwarunkowym zamiennikiem:

• filtr emisyjny musi pasować do barwnika;
• czułość może być inna;
• bardzo długie naświetlanie nadal może ogrzewać i fotowybielać sygnał;
• pomarańczowa osłona zmienia percepcję i nie zastępuje kalibracji kamery.

Do preparatywnego wycinania stosuje się minimalną dawkę światła pozwalającą zlokalizować pasmo, oddzielny tor drabinki lub wzorzec położenia i czyste narzędzie. „Jeszcze jedno zdjęcie” ma koszt w fotochemii DNA.

Kamera: jasny piksel może już niczego nie mierzyć

System dokumentacji zawiera źródło światła, filtr, obiektyw, detektor, elektronikę i oprogramowanie. Ekspozycja, przysłona, gain, binning i przetwarzanie wpływają na obraz. Najważniejsze pojęcie to zakres liniowy: przedział sygnału, w którym wartość piksela jest proporcjonalna do ilości emitowanego światła.

Piksel nasycony osiąga maksymalną wartość i nie rozróżnia większej ilości DNA. Pasmo może wyglądać estetycznie i „bardzo mocno”, ale jego środek zawiera tę samą wartość dla kilku różnych mas. Densytometria nasyconego pasma systematycznie zaniża różnice.

Kontrola obrazu powinna obejmować:

• histogram albo wskaźnik nasycenia;
• ekspozycję, przy której najjaśniejsze istotne pasmo pozostaje poniżej maksimum;
• brak automatycznego lokalnego kontrastu zmieniającego relacje jasności;
• zapis surowego obrazu o pełnej głębi bitowej;
• identyczne ustawienia dla porównywanych próbek;
• obraz krótszy dla pasm jasnych i dłuższy dla słabych, jeśli oba są jawnie opisane i nie służą jednej densytometrii.

Format JPEG jest wygodny do prezentacji, lecz kompresja i ograniczona głębia mogą usuwać dane. Do analizy zachowuje się natywny TIFF lub format aparatu, a wersję kontrastowaną tworzy jako kopię. Negatyw, pseudo-kolor i odwrócenie jasności są dopuszczalne, jeśli zastosowano je do całego obrazu i nie ukryto informacji.

Ilość z jasności: możliwa, ale lokalna

Fluorescencja pasma może służyć do przybliżenia masy DNA, gdy:

1. barwnik nie jest ograniczający;
2. obraz pozostaje liniowy;
3. tło jest prawidłowo odjęte;
4. pasmo próbki porównuje się z pasmami o znanej masie;
5. fragmenty są podobnej natury i znajdują się w tym samym żelu;
6. pasma nie nakładają się i nie są rozlane.

Pole pod pasmem jest zwykle lepsze niż maksymalna jasność pojedynczego piksela. Region tła wybiera się blisko toru, ale bez pasm. Odejmowanie tła musi być spójne. Prostokąt o innym rozmiarze zawiera inną liczbę pikseli tła, więc porównanie surowej sumy jest błędne.

Żel nie zastępuje fluorometru przy dokładnym pomiarze stężenia całkowitego. Za to pokazuje rozkład rozmiarów, którego fluorometr nie widzi. Dwie metody odpowiadają na inne pytania i dobrze się uzupełniają.

Jak dokumentować obraz bez selektywnego montażu

Publikowany fragment żelu powinien zachować kontekst:

• wszystkie istotne tory i markery;
• informację o wycięciu nieprzylegających torów;
• widoczne granice łączenia;
• jednakowe przetwarzanie całego przedstawianego obszaru;
• opis ekspozycji, barwnika i źródła;
• dostęp do obrazu nieprzyciętego.

Nie wolno przesuwać pasm, usuwać tła pod jednym torem, kopiować kontroli z innego żelu bez oznaczenia ani składać pozornie ciągłego obrazu. Zmiana jasności i kontrastu jest akceptowalna, jeśli jest liniowa, globalna i nie usuwa słabych danych, które zmieniają interpretację.

Metadane powinny obejmować identyfikator żelu, mapę torów, drabinkę i jej ilość, matrycę, stężenie, bufor, napięcie lub V/cm, czas, barwnik, sposób barwienia, źródło światła, filtr, ekspozycję i nazwę surowego pliku.

Wycinanie pasma: selekcja kosztem odzysku

Wycięcie fragmentu z agarozy usuwa produkty o innych rozmiarach, ale wprowadza straty. Typowy proces obejmuje rozpuszczenie agarozy w buforze chaotropowym, związanie DNA z krzemionką, płukanie i elucję. Wydajność zależy od:

• masy i objętości wyciętej agarozy;
• rozmiaru DNA;
• pełnego rozpuszczenia;
• pH oraz proporcji buforu;
• temperatury i czasu;
• wiązania z membraną;
• pozostałości etanolu po płukaniu;
• objętości, temperatury i czasu elucji.

Wycinanie szerokiego marginesu „na pewno” zwiększa ilość agarozy i roztworu, rozcieńcza próbkę i może przeciążyć kolumnę. Należy wyciąć możliwie mały blok bez uszkodzenia celu. Dla bardzo małych fragmentów i małych mas odzysk może być słaby z powodu adsorpcji i granicy działania membrany.

Pomiar A260 po ekstrakcji żelowej bywa mylący, bo sole chaotropowe i inne pozostałości absorbują w UV. Fluorometr swoisty dla dsDNA lepiej ocenia niewielką ilość produktu, lecz również nie mówi, czy DNA jest pełnej długości i aktywne w ligacji.

Odzysk nie jest automatycznie potrzebny. Jeśli produkt PCR jest pojedynczy i dalsza metoda toleruje pozostałości starterów, oczyszczanie enzymatyczne lub kolumnowe bez żelu może dać większy odzysk i mniej uszkodzeń. Żel preparatywny ma sens, gdy selekcja rozmiaru wnosi realną wartość.

Elektroelucja i duże fragmenty

Duże DNA może słabo odzyskiwać się ze standardowej kolumny. Alternatywą jest elektroelucja: pole wyprowadza fragment z agarozy do komory, membrany lub pułapki. Pozwala ograniczyć ogrzewanie i chaotropy, ale wymaga kontroli kierunku, czasu, adsorpcji i utraty w aparacie. Publikowane układy elektroelucji pokazują, że rodzaj pułapki oraz buforu silnie zmienia odzysk dużych struktur DNA.⁵

Przy fragmentach wielokilobazowych coraz ważniejsze jest ograniczenie ścinania: szerokie końcówki, łagodne mieszanie i unikanie wielokrotnego zamrażania. „Pasmo było ostre przed ekstrakcją” nie dowodzi, że produkt pozostał nienaruszony po mechanicznym i chemicznym oczyszczeniu.

Diagnostyka typowych obrazów

Obraz	Możliwe przyczyny	Test rozstrzygający
Brak wszystkich pasm, także drabinki	odwrócona polaryzacja, brak barwnika, zły filtr, DNA wyszło z żelu	sprawdzić kierunek, front, kompatybilną kontrolę barwnika i krótszy przebieg
Drabinka dobra, próbki niewidoczne	mało DNA, błąd nanoszenia, hamowanie PCR, zła próbka	kontrola dodatnia, fluorometr, powtórne nanoszenie znanej masy
Materiał pozostaje w studzience	bardzo duże DNA, przeciążenie, sól, białko, uszkodzona studzienka	rozcieńczenie, oczyszczenie, łagodniejsza matryca i kontrola czystego DNA
Smuga w całym torze	degradacja, wiele produktów, przeciążenie lub sól	seria mas, kontrola ekstrakcji, inna metoda jakości i oczyszczenie
Pasma wygięte w „uśmiech”	przegrzanie i gradient temperatury	niższe pole, świeży bufor, kontrola prądu i chłodzenia
Pasy falują między torami	nierówny żel, pęcherzyki, uszkodzony grzebień	obejrzeć pusty żel, powtórzyć odlew na poziomej powierzchni
Jedna krawędź migruje inaczej	nierówna głębokość buforu lub geometria pola	wypoziomować aparat, sprawdzić objętość i elektrody
Pasmo jest grube i ma jasny rdzeń	przeciążenie lub nasycenie kamery	mniejsza masa i krótsza ekspozycja
Niecięty plazmid daje kilka pasm	różne topologie i multimery	linearyzacja enzymem tnącym jeden raz
Małe produkty znikają	zbyt rzadka agaroza lub za długi bieg	gęstsza matryca, PAGE albo krótszy przebieg
Po ekstrakcji jest wysoki A260, ale ligacja nie działa	UV, chaotropy, etanol, sól lub uszkodzenie	fluorometr, kontrola ligacji, krótsza ekspozycja i dodatkowe suszenie membrany
NTC PCR ma pasmo tej samej długości co próbka	zanieczyszczenie amplikonem	nowa seria w czystej strefie i niezależna kontrola ekstrakcji

Najlepszy test zmienia jedną hipotezę naraz. Jednoczesna zmiana procentu agarozy, napięcia, buforu i ilości próbki może poprawić żel, ale nie ujawni przyczyny.

Kontrola jakości aparatu

Pozioma komora jest prosta, lecz wymaga kontroli:

• elektrody powinny być ciągłe, czyste i bez silnej korozji;
• pokrywa oraz przewody nie mogą pozwalać na przypadkowy kontakt z napięciem;
• blokada zasilania powinna działać;
• aparat musi stać poziomo;
• tacka i uszczelnienia nie mogą przeciekać;
• zasilacz powinien stabilnie realizować zadany tryb i rejestrować ograniczenie prądu lub mocy.

Pęcherzyki gazu na elektrodach po uruchomieniu są prostym wskaźnikiem przepływu prądu, ale nie mierzą właściwego pola. Brak bąbelków może oznaczać przerwę obwodu, niewłaściwe podłączenie lub bardzo mały prąd.

System dokumentacji kwalifikuje się obrazem wzorca fluorescencyjnego albo żelu kontrolnego w różnych pozycjach. Sprawdza się równomierność oświetlenia, ostrość, martwe piksele, nasycenie i powtarzalność ekspozycji. Automatyczny tryb nie powinien zmieniać skali między obrazami używanymi ilościowo.

Bezpieczeństwo i odpady

Główne zagrożenia są cztery:

1. gorąca agaroza — może powodować oparzenia i gwałtownie wykipieć;
2. napięcie elektryczne — pokrywę otwiera się po odłączeniu zasilania;
3. UV — wymaga osłon, blokad i ochrony oczu oraz skóry;
4. barwniki i monomer akrylamidu — postępuje się zgodnie z kartą charakterystyki i lokalnym strumieniem odpadów.

Nie należy wylewać barwnika ani buforu do kanalizacji na podstawie internetowej etykiety „nietoksyczny”. Sposób usuwania zależy od substancji, stężenia i przepisów instytucji. Rękawiczki chronią próbkę przed nukleazami i użytkownika przed barwnikiem, ale zanieczyszczona rękawiczka nie powinna dotykać klamek, klawiatury i aparatu fotograficznego.

Skalpel do wycinania pasma jest ostrym narzędziem pracującym na śliskiej powierzchni. Osłona świetlna powinna pozwalać na bezpieczny dostęp bez wkładania twarzy w tor UV. Gdy konstrukcja urządzenia wymusza zdjęcie osłony, preparatywne wycinanie pod UV wymaga szczególnej procedury albo zastąpienia źródła światłem niebieskim.

Minimalny raport elektroforezy

Opis „produkty rozdzielono na żelu agarozowym” nie pozwala odtworzyć wyniku. W raporcie powinny znaleźć się:

• rodzaj i producent matrycy, jeśli jej właściwości są istotne;
• stężenie i grubość żelu;
• bufor w żelu i zbiorniku oraz jego robocze stężenie;
• wymiary aparatu albo pole V/cm;
• napięcie, czas i ewentualnie prąd lub moc;
• objętość i masa DNA w torze;
• skład lub nazwa buforu obciążającego;
• drabinka, załadowana ilość i zakres;
• barwnik, stężenie oraz sposób barwienia;
• źródło wzbudzenia, filtr i system kamery;
• parametry ekspozycji i informacja o nasyceniu;
• sposób przetwarzania, przycięcia i densytometrii;
• przy odzysku: źródło światła, czas ekspozycji, masa wyciętego żelu i metoda oczyszczania.

Obraz nieprzycięty wraz z mapą torów jest częścią danych źródłowych. Sama ilustracja w dokumencie tekstowym nie wystarcza do ponownej oceny słabych pasm, tła i nasycenia.

Jak zaplanować żel od pytania

Zamiast zaczynać od zwyczajowego „1% i 100 V”, warto przejść przez sześć decyzji:

1. Jaki jest zakres rozmiarów i najmniejsza różnica do rozdzielenia? To wybiera agarozę, PAGE i stężenie.
2. Czy żel jest analityczny, czy preparatywny? To wpływa na barwnik, źródło światła, ilość DNA i sposób wycinania.
3. Czy DNA jest liniowe, koliste, jedno- czy dwuniciowe? To wybiera wzorzec i sposób interpretacji.
4. Jakie jest dalsze zastosowanie? TAE/TBE, UV, EDTA i metoda oczyszczania mogą mieć konsekwencje.
5. Jaki zakres masy zobaczy kamera bez nasycenia? To ustala ilość próbki i drabinki.
6. Jakie kontrole rozstrzygną alternatywne wyjaśnienia? Potrzebne mogą być NTC, kontrola dodatnia, linearyzowany plazmid lub próbka o znanej integralności.

W ten sposób elektroforeza przestaje być rytuałem kończącym PCR. Staje się świadomie zaprojektowanym pomiarem rozmiaru, rozkładu i jakości DNA.

Najważniejsze rozróżnienia

• Napięcie nie jest polem. Trzeba znać odległość między elektrodami.
• Szybka migracja nie jest dobrą rozdzielczością. Ciepło i krótka droga mogą zlewać pasma.
• Jasność nie jest automatycznie masą. Potrzebny jest liniowy obraz i wzorzec.
• Nasycone pasmo nie jest „bardziej ilościowe”. Kamera utraciła w nim informację.
• Drabinka liniowa nie mierzy poprawnie rozmiaru nieciętego plazmidu.
• Elektroferogram nie jest zdjęciem żelu. Każdy pik powstaje z rozdziału, detekcji i algorytmu.
• Standard długości nie jest drabiną alleliczną. Pierwszy kalibruje rozmiar, druga pomaga nazwać allel.
• Pik STR nie dowodzi sam tożsamości. Artefakty, mieszanina, progi i model statystyczny należą do interpretacji.
• Pojedyncze pasmo nie dowodzi sekwencji.
• Krzywa lub smuga nie ma jednej przyczyny. Przeciążenie, sól i topologia mogą naśladować degradację.
• Barwnik wpływa na pomiar. Widmo, sposób barwienia i mobilność są częścią metody.
• Światło służy do odczytu, ale może uszkadzać preparat.
• Odzysk z żelu jest selekcją połączoną ze stratą. Nie wykonuje się go bez potrzeby.

Dobrze wykonany żel nie musi być idealnie symetrycznym obrazem do prezentacji. Musi rozdzielać fragmenty potrzebne do decyzji, pozostawać w zakresie pomiarowym i zachowywać ślad od próbki przez pole elektryczne do surowego pliku. Dopiero wtedy pasmo jest danymi, a nie tylko świecącą kreską.
