Większe naczynie nie jest większą kolbą

Bioreaktor nie jest pojemnikiem, w którym komórki „po prostu rosną”. Jest układem wymiany masy, mieszania, sterowania i pobierania informacji. Zwiększenie objętości zmienia stosunek powierzchni do objętości, drogę dyfuzji, czas mieszania, obciążenie gazem, rozkład sił hydrodynamicznych i możliwość tworzenia lokalnych stref o innym pH lub stężeniu składników.

W przypadku komórek ssaczych trzeba dodatkowo rozdzielić dwa cele:

  1. ekspansję — uzyskanie dużej liczby komórek zachowujących określoną tożsamość i funkcję;
  2. dojrzewanie tkankowe — wytworzenie uporządkowanej struktury, gradientów, macierzy, mechaniki i funkcji przypominających tkankę.

Warunki dobre dla pierwszego celu mogą szkodzić drugiemu. Intensywne mieszanie ogranicza gradienty i utrzymuje małe agregaty, ale może utrudniać samoorganizację. Duży organoid może dojrzewać przestrzennie, lecz rozwijać niedotleniony lub martwiczy rdzeń. Produktywność liczona jako komórki na litr nie opisuje architektury, a marker różnicowania nie dowodzi funkcjonalnej dojrzałości.

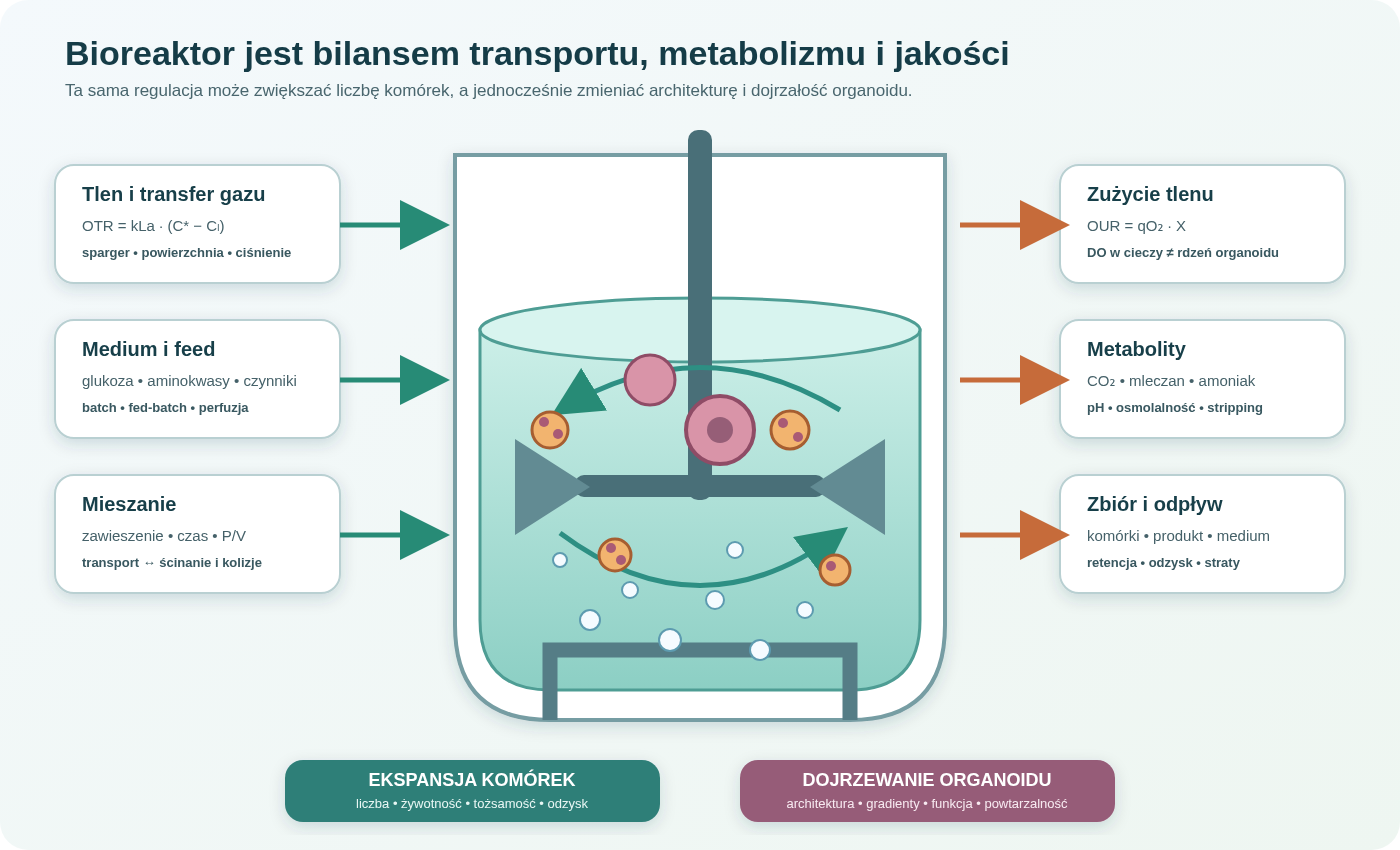

Bioreaktor jako bilans: mieszanie i gazowanie dostarczają tlen oraz składniki, komórki zużywają je i wytwarzają CO₂, mleczan i ciepło, a perfuzja wymienia medium. Dwa osobne wyniki to ekspansja komórek oraz dojrzewanie organoidu; ten sam parametr procesu może wspierać jeden cel i ograniczać drugi.
Bioreaktor jako bilans: mieszanie i gazowanie dostarczają tlen oraz składniki, komórki zużywają je i wytwarzają CO₂, mleczan i ciepło, a perfuzja wymienia medium. Dwa osobne wyniki to ekspansja komórek oraz dojrzewanie organoidu; ten sam parametr procesu może wspierać jeden cel i ograniczać drugi.

Od kolby spinner do zbiornika mieszanego

Kolba spinner

Kolba spinner ma zwykle centralne mieszadło napędzane magnetycznie. Jest prostym krokiem między statyczną hodowlą a kontrolowanym bioreaktorem:

  • utrzymuje agregaty lub mikrocarriery w ruchu;
  • poprawia wymianę składników w objętości;
  • umożliwia szybki screening prędkości i nośników;
  • jest relatywnie tania i łatwa do obserwacji.

Jej ograniczenia to słaba lub brak automatycznej kontroli pH i tlenu, niejednorodna hydrodynamika, wymiana gazu głównie przez powierzchnię i trudniejsze aseptyczne próbkowanie. Liczba obrotów z kolby spinner nie przenosi się bezpośrednio do zbiornika o innej średnicy i wirniku.

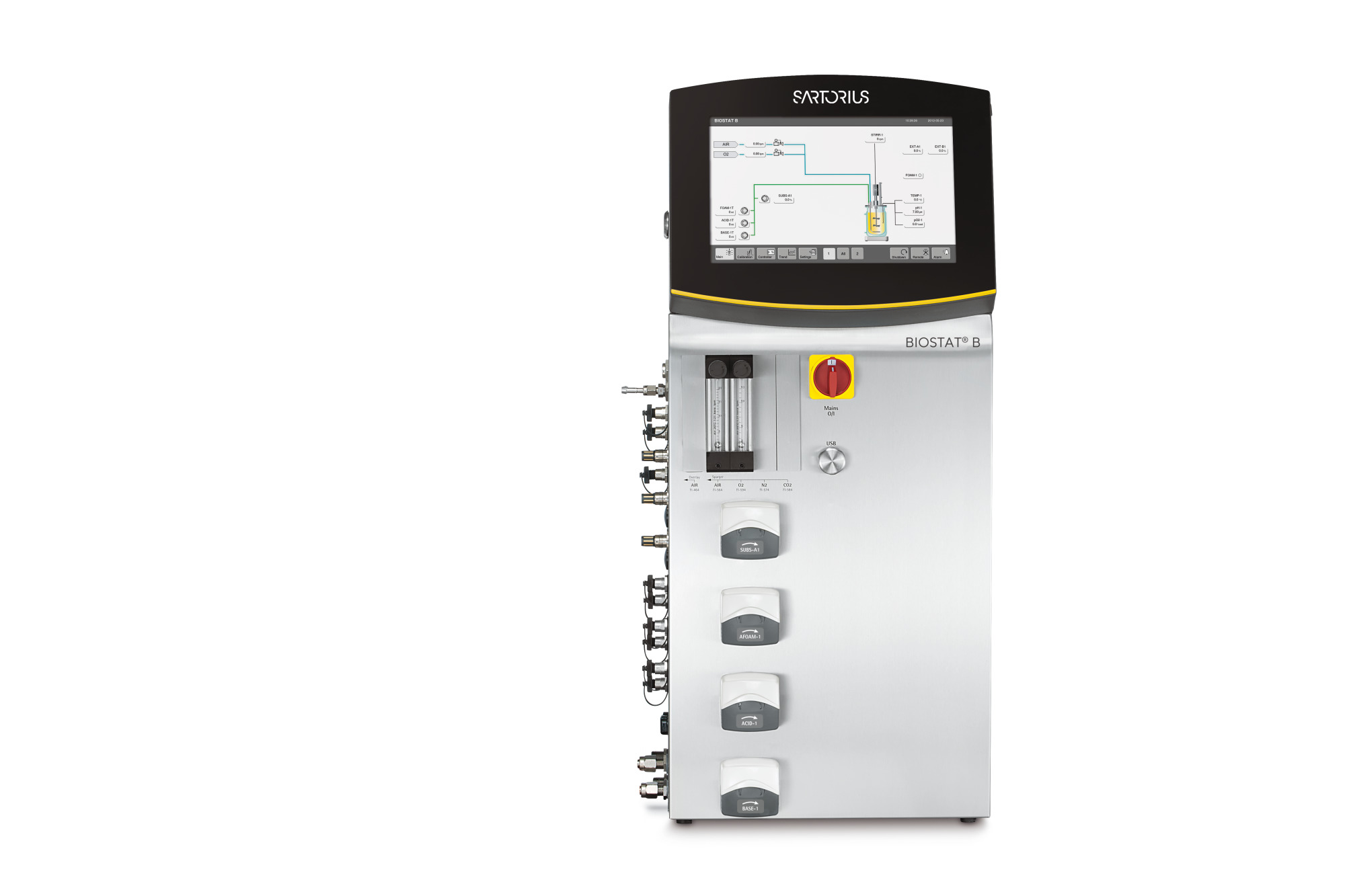

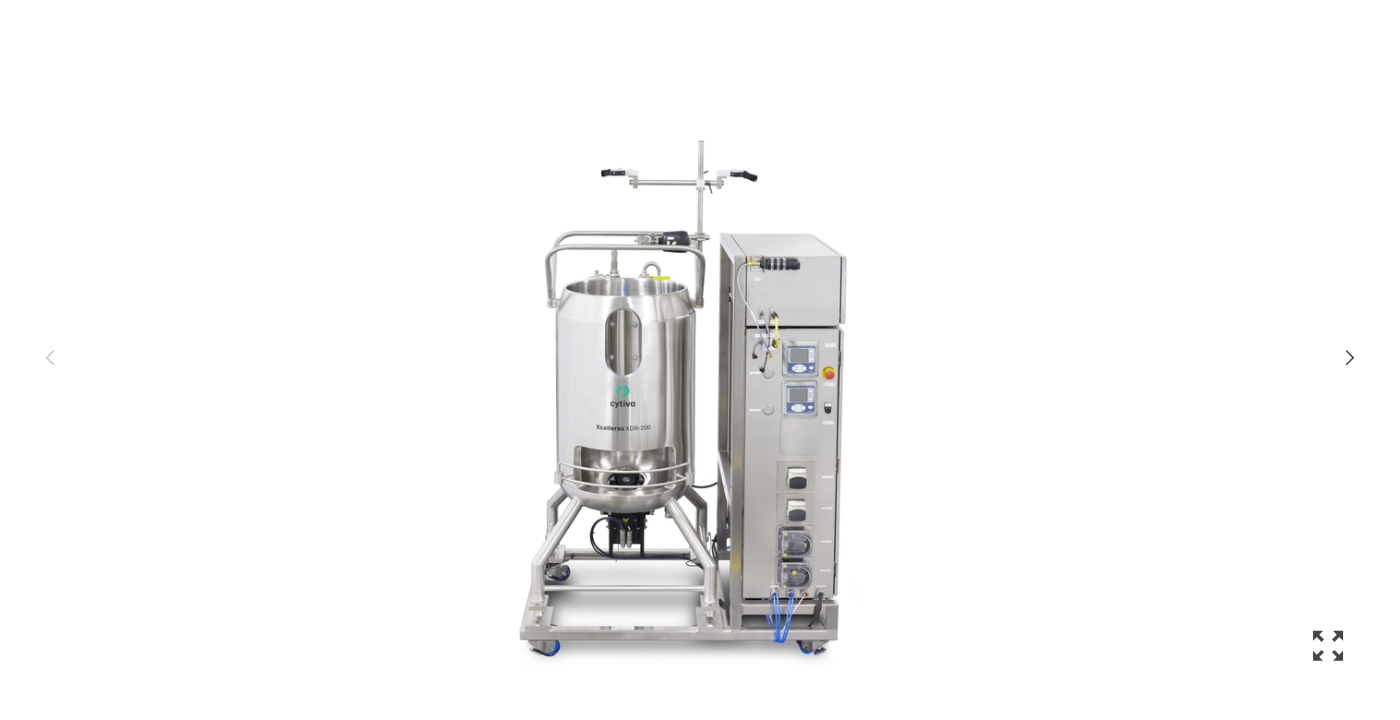

Stirred-tank

Zbiornik mieszany (stirred-tank reactor, STR) ma wirnik, przegrody lub odpowiednią geometrię ścian, porty gazowe, czujniki i układ sterowania. Może być szklany, stalowy lub jednorazowy. Jest szeroko stosowany do komórek w zawiesinie, agregatów i mikrocarrierów, ponieważ pozwala regulować:

  • prędkość mieszania;
  • temperaturę;
  • rozpuszczony tlen;
  • pH;
  • przepływy powietrza, O₂, CO₂ i N₂;
  • podawanie pożywki oraz usuwanie kultury;
  • ciśnienie, pianę i masę naczynia.

Mieszanie jest efektywne, ale pole przepływu nie jest jednorodne. W pobliżu łopatek występują większe gradienty prędkości i dyssypacja energii, przy ścianach lub powierzchni mogą pojawiać się inne strefy. Komórka krąży między mikrośrodowiskami, a jej doświadczenie zależy od częstości i czasu ekspozycji.

Przeglądy skalowania produkcji komórek terapeutycznych wskazują STR jako główną platformę dla dużej liczby MSC, zarówno w agregatach, jak i na mikrocarrierach, lecz zwracają uwagę na różnicę między mieszaniem zbiornika a lokalnymi naprężeniami.1

Reaktor kołysany

Jednorazowy worek na platformie kołysanej tworzy falę, która miesza i napowietrza ciecz. Brak wirnika zmniejsza liczbę mechanicznych elementów w kontakcie z kulturą. Platforma jest popularna dla komórek zawiesinowych i etapów zaszczepiania.

Nie jest „bez ścinania”: fala, powierzchnia gaz–ciecz, pęcherzyki i ruch agregatów nadal wywołują naprężenia. Geometria worka, objętość robocza, kąt oraz częstość kołysania wpływają na mieszanie i transfer tlenu.

Złoże stałe, hollow-fiber i perfuzja przez rusztowanie

W złożu stałym komórki rosną na nieruchomym nośniku, a medium przepływa przez przestrzenie. W module hollow-fiber komórki i medium są rozdzielone półprzepuszczalnymi włóknami. Takie układy mogą zapewnić dużą powierzchnię przy łagodniejszym środowisku mechanicznym, ale utrudniają:

  • reprezentatywne pobranie komórek;
  • obrazowanie wnętrza;
  • wykrycie lokalnego zatkania;
  • jednorodne zaszczepienie;
  • pełny odzysk produktu komórkowego;
  • odróżnienie gradientu zamierzonego od niekontrolowanego.

Perfuzja przez porowaty rusztunek jest cenna w inżynierii tkankowej, bo przepływ dostarcza tlen i bodziec mechaniczny. Jednocześnie niewłaściwy rozkład kanałów prowadzi do obejścia części rusztowania i obszarów niedożywionych.

Tryby procesu: batch, fed-batch i perfuzja

Batch

W procesie okresowym cały podstawowy zapas medium jest obecny od początku, a kulturę zbiera się na końcu. Stężenie składników maleje, metabolitów rośnie, a środowisko przechodzi przez kolejne fazy. Batch jest prosty, lecz maksymalna gęstość ograniczona jest przez zapas substratów, osmolalność i toksyczne produkty.

Fed-batch

W fed-batch dodaje się koncentraty lub świeże medium bez ciągłego usuwania równoważnej objętości albo z ograniczonym poborem. Pozwala kontrolować glukozę, aminokwasy i czynniki, unikając jednorazowego wysokiego stężenia. Rośnie jednak objętość, a metabolity mogą się kumulować.

Feed nie jest „dokarmianiem na oko”. Zbyt dużo glukozy może zwiększać produkcję mleczanu, a koncentraty zmieniają osmolalność. Strategia może być czasowa, oparta na pomiarze, masie, modelu lub szybkości zużycia.

Perfuzja

W perfuzji świeże medium jest dostarczane, a zużyte usuwane w podobnym tempie, przy zatrzymaniu komórek lub organoidów. Umożliwia wysokie gęstości i stabilniejsze środowisko. Wymaga urządzenia retencyjnego, np. sita, filtra, osadnika, wirówki, akustyki lub membrany.

Kluczowe wielkości to:

  • szybkość perfuzji w objętościach reaktora na dobę;
  • właściwa szybkość perfuzji przypadająca na komórkę (cell-specific perfusion rate, CSPR);
  • wydajność retencji;
  • szybkość kontrolowanego usuwania komórek (bleed);
  • czas przebywania medium i produktu;
  • utrata czynników autokrynnych wraz z odpływem.

Ta sama liczba objętości na dobę daje różne warunki przy różnych gęstościach komórek. CSPR lepiej wiąże podaż z zapotrzebowaniem, ale wymaga wiarygodnej liczby żywych komórek. W organoidach sama liczba komórek może być trudna do zmierzenia bez zniszczenia struktury.

Perfuzja nie usuwa automatycznie wszystkich gradientów. W dużym agregacie transport od przepływającego medium do środka nadal zachodzi przez dyfuzję i zużycie.

Bilans tlenu: OTR musi nadążyć za OUR

Tlen ma małą rozpuszczalność w medium, a komórki stale go zużywają. Przenoszenie z gazu do cieczy opisuje się często:

*OTR = kLa · (C − Cₗ)**

gdzie:

  • OTR to szybkość transferu tlenu do objętości;
  • kL opisuje transport przez warstwę cieczy;
  • a jest powierzchnią międzyfazową na jednostkę objętości;
  • C* to stężenie równowagowe przy danym składzie gazu, ciśnieniu i temperaturze;
  • Cₗ to aktualne stężenie tlenu w cieczy.

Zużycie przez komórki można zapisać:

OUR = qO₂ · X

gdzie qO₂ jest jednostkową szybkością zużycia, a X stężeniem żywych komórek lub biomasy. Bilans:

dCₗ/dt = OTR − OUR

pomija część szczegółów, ale pokazuje istotę. Gdy OUR zbliża się do maksymalnego OTR, rozpuszczony tlen spada mimo otwarcia regulatora. Sama nastawa DO nie tworzy zdolności transferu.

kLa jest parametrem całego układu i warunków, nie stałą modelu reaktora. Zmieniają go:

  • wirnik i jego prędkość;
  • przepływ oraz skład gazu;
  • typ spargera i rozmiar pęcherzyków;
  • objętość robocza;
  • lepkość, białka, surfaktanty i środki przeciwpienne;
  • temperatura;
  • ciśnienie;
  • obecność mikrocarrierów i agregatów.

Zwiększenie przepływu powietrza podnosi powierzchnię międzyfazową, ale może zwiększyć pienienie i uszkodzenia przy pękaniu pęcherzyków. Dodanie tlenu zwiększa C* bez proporcjonalnego zwiększania całkowitego przepływu. Podnoszenie ciśnienia ma konsekwencje dla rozpuszczonych gazów i sprzętu.

Czujnik DO nie widzi wnętrza organoidu

Sonda mierzy tlen w swoim otoczeniu w cieczy zbiorczej. W środku agregatu stężenie może być znacznie niższe z powodu dyfuzji i zużycia. Im większy oraz bardziej aktywny agregat, tym większe ryzyko gradientu.

Nie ma uniwersalnej „maksymalnej średnicy organoidu”. Zależy ona od:

  • szybkości zużycia tlenu;
  • gęstości i typu komórek;
  • porowatości i macierzy;
  • nekrozy, lumenów oraz kanałów;
  • stężenia tlenu na powierzchni;
  • mieszania warstwy granicznej;
  • temperatury i metabolizmu.

Średnią wielkość trzeba uzupełnić rozkładem, bo niewielka frakcja bardzo dużych struktur może zawierać większość niedotlenionej masy. Ocenia się przekroje, markery hipoksji, martwy rdzeń, funkcję i penetrację substancji, nie tylko DO w medium.

pH: wynik CO₂, buforu, metabolizmu i zasady

W typowym medium wodorowęglanowym pH zależy od równowagi CO₂–wodorowęglan. Komórki produkują CO₂, a kwasy powstają również z metabolizmu. Regulator może:

  • dodawać CO₂, aby obniżyć pH;
  • usuwać CO₂ przepływem gazu;
  • dodawać zasadę, aby podnieść pH;
  • zmieniać strategię podawania składników.

Dodawanie zasady koryguje odczyt, ale zwiększa osmolalność i nie usuwa źródła kwasu. Nadmierny CO₂ rozpuszczony może utrzymywać się mimo prawidłowego pH. Kontrola pH nie zastępuje więc kontroli pCO₂, mleczanu i osmolalności.

Sonda pH dryfuje, starzeje się i reaguje z opóźnieniem. Kalibracja przed procesem, weryfikacja po procesie i próbka offline pomagają odróżnić biologię od błędu czujnika. Optyczne jednorazowe sensory mają inne źródła dryftu niż elektrody.

Mieszanie: jednorodność ma cenę

Wirnik ma:

  • zawiesić mikrocarriery i agregaty;
  • rozprowadzić feed oraz zasadę;
  • przenosić gaz;
  • ograniczyć osadzanie;
  • skrócić czas mieszania.

Jednocześnie wytwarza naprężenia. Ważne miary to:

  • prędkość obrotowa;
  • prędkość końca łopatki;
  • moc na objętość P/V;
  • czas mieszania;
  • lokalna szybkość dyssypacji energii;
  • wielkość najmniejszych wirów;
  • częstość kolizji komórka–wirnik, agregat–agregat i mikrocarrier–mikrocarrier.

Nie istnieje jedna prędkość „bezpieczna dla komórek ssaczych”. Komórki zawiesinowe, komórki na nośniku i kruche organoidy doświadczają układu inaczej. Często najbardziej szkodliwe jest nie samo ścinanie w cieczy, lecz pękanie pęcherzyków na powierzchni, kolizje i uderzenie dużego agregatu.

Surfactant może chronić komórki przed uszkodzeniem związanym z pęcherzykami, lecz wpływa na transfer gazu i dalsze oczyszczanie. Antifoam zmniejsza pianę, ale może obniżać kLa i utrudniać filtrację.

Minimalna prędkość zawieszenia

Dla mikrocarrierów i agregatów ważna jest prędkość, przy której nie tworzą trwałego osadu. Poniżej niej część powierzchni traci dostęp do medium i komórki gromadzą się przy dnie. Daleko powyżej rosną kolizje.

Prędkość minimalna zależy od:

  • średnicy i gęstości nośnika;
  • gęstości medium;
  • lepkości;
  • geometrii dna i wirnika;
  • stężenia nośnika;
  • stopnia pokrycia komórkami;
  • agregacji nośników.

Nośnik z komórkami ma inne zachowanie niż pusty. Odbiór procesu powinien obejmować obserwację pełnego cyklu, nie tylko wody i nowych kulek.

Mikrocarriery: powierzchnia nie gwarantuje wzrostu

Mikrocarrier to mały nośnik dostarczający powierzchni komórkom zależnym od zakotwiczenia. Może być wykonany z dekstranu, polistyrenu, szkła, żelatyny lub materiału biodegradowalnego; może być lity, porowaty, naładowany albo pokryty macierzą.

Wybór obejmuje:

  • powierzchnię na gram lub mililitr;
  • średnicę oraz rozkład;
  • gęstość i łatwość zawieszenia;
  • chemię oraz ładunek;
  • powłokę adhezyjną;
  • porowatość i dostępność komórek;
  • sterylizację;
  • możliwość obrazowania;
  • sposób oddzielenia komórek przy zbiorze.

Przeglądy produkcji komórek ssaczych podkreślają dużą powierzchnię mikrocarrierów, ale także zależność wyniku od materiału, powłoki, porowatości i środowiska bioreaktora.2

Proces ma co najmniej cztery krytyczne etapy:

  1. zaszczepienie — komórki muszą spotkać nośnik i przyłączyć się bez nadmiernej agregacji;
  2. ekspansję — mieszanie dostarcza medium i kontroluje skupiska;
  3. odłączenie — enzym lub inna metoda uwalnia komórki;
  4. separację — nośnik trzeba usunąć bez utraty i uszkodzenia produktu.

Wysoka liczba komórek przed zbiorem nie gwarantuje wysokiego odzysku. Mocne przyleganie korzystne dla wzrostu może utrudnić odłączenie. Porowaty nośnik chroni przed przepływem, ale komórki w porach mogą być trudniej dostępne dla enzymu i kontroli obrazu.

Agregaty i organoidy: kontrola rozkładu wielkości

Komórki pluripotentne i część progenitorów mogą rosnąć jako agregaty bez nośnika. Ich wielkość wynika z:

  • początkowej liczby komórek;
  • adhezji komórka–komórka;
  • mieszania i kolizji;
  • fragmentacji;
  • śmierci i proliferacji;
  • lepkości oraz składników macierzy.

Średnica zmienia jednocześnie mechanikę i transport. Małe agregaty mają lepszą wymianę masy, lecz więcej powierzchni i mogą zachowywać inny fenotyp. Duże tworzą gradienty, które czasem wspierają różnicowanie, ale zwiększają heterogeniczność.

Kontrola może wykorzystywać:

  • zdefiniowane agregaty początkowe z mikrostudzienek;
  • dobór prędkości mieszania;
  • okresową kontrolowaną fragmentację;
  • sita lub klasyfikację rozmiaru;
  • zmianę stężenia macierzy;
  • ograniczenie czasu ekspansji przed indukcją.

Rozkład raportuje się histogramem i percentylami, nie tylko średnią. Obrazowanie powinno rozróżniać zwarty organoid, luźny agregat oraz połączone struktury.

Organoid nie jest po prostu dużym sferoidem

Sferoid może być prostym agregatem jednego lub kilku typów komórek. Organoid powinien wykazywać przynajmniej część samoorganizacji, zróżnicowania i funkcji odpowiadającej narządowi pochodzenia. Sam kulisty kształt i ekspresja jednego markera nie wystarczają.

Bioreaktor może zwiększyć liczbę organoidów i ograniczyć ręczną pracę, lecz ważne są:

  • wzorzec osi i domen;
  • skład typów komórek;
  • polaryzacja;
  • błony podstawne i macierz;
  • lumina i bariery;
  • dojrzałość metaboliczna oraz elektrofizjologiczna;
  • naczynia lub ich brak;
  • odpowiedź na bodziec;
  • zmienność między organoidami.

Aktualne przeglądy skalowania organoidów wskazują, że wzrost przepustowości nie rozwiązuje automatycznie problemu architektury, funkcjonalnej dojrzałości i powtarzalności.3

Macierz zewnątrzkomórkowa: od kropli do procesu

Wiele organoidów rośnie w kropli macierzy pochodzenia biologicznego. Taki materiał dostarcza laminin, kolagenu i sygnałów, ale:

  • różni się między partiami;
  • ma nie w pełni zdefiniowany skład;
  • trudno go równomiernie dozować przy dużej skali;
  • tworzy opór transportu;
  • utrudnia odzysk i analizę;
  • może nie spełniać wymagań procesu klinicznego.

Alternatywy obejmują:

  • rozpuszczoną macierz w medium;
  • mikrożele i kapsułki;
  • syntetyczne hydrożele o kontrolowanej sztywności;
  • powlekane mikrocarriery;
  • rusztowania porowate;
  • kulturę bez egzogennej macierzy dla etapów, które na to pozwalają.

Skalowanie nie może polegać na mechanicznym pomnożeniu objętości kropli. Trzeba zachować lokalne stężenie ligandów, dyfuzję, mechanikę i sposób uwalniania organoidu.

Perfuzja organoidu a perfuzja zbiornika

Wymiana medium w zbiorniku utrzymuje korzystne warunki wokół organoidu, ale nie tworzy przepływu przez jego wnętrze. Prawdziwa perfuzja tkanki wymaga kanałów, naczyń, porów lub rusztowania pozwalającego cieczy wejść w strukturę.

W narządzie włosowate naczynia skracają drogę dyfuzji. Organoid bez układu naczyniowego polega na dyfuzji od powierzchni. Strategie obejmują:

  • współhodowlę z komórkami śródbłonka;
  • mikroprzepływowe kanały;
  • drukowane lub sacrificial channels;
  • perfundowane rusztowania;
  • przeszczepienie i unaczynienie in vivo;
  • ograniczanie rozmiaru i łączenie modułów.

Obecność markerów śródbłonka nie dowodzi funkcjonalnej, perfundowanej sieci. Trzeba wykazać światło, ciągłość, przepływ, barierę i dostarczanie substancji.

Kontrola gazu: tlen to tylko jedna część

Kaskada DO może kolejno:

  1. zwiększać mieszanie;
  2. zwiększać przepływ powietrza;
  3. wzbogacać gaz w O₂;
  4. zwiększać ciśnienie lub uruchamiać inną ścieżkę.

Kolejność wpływa na komórki. Zwiększenie mieszania podnosi transfer i ścinanie; zwiększenie gazu podnosi pianę; czysty tlen zwiększa gradient przy pęcherzyku i ryzyko reaktywnych form tlenu. Warto zapisywać nie tylko DO, ale wyjścia regulatora: obroty, przepływy i udział O₂. Stały DO osiągnięty coraz większym wysiłkiem może sygnalizować rosnący OUR.

CO₂ trzeba dostarczać do regulacji pH, ale także usuwać jako produkt metabolizmu. W wysokiej gęstości może się kumulować. N₂ bywa używany do obniżenia tlenu lub wypierania CO₂, lecz zmienia całkowity przepływ i stripping.

Pęcherzyk ma dwa przeciwne skutki: dostarcza powierzchni wymiany, a przy pękaniu może uszkadzać komórki. Sparger o mniejszych porach zwiększa a, lecz wytwarza wiele małych pęcherzyków i może zatykać się. Gazowanie headspace jest łagodniejsze, ale ma ograniczoną wydajność.

Glukoza, mleczan, glutamina i amoniak

Komórki ssacze często zużywają glukozę i wydzielają mleczan nawet przy dostępności tlenu. Wysoki mleczan obniża pH i zwiększa zapotrzebowanie na zasadę. W niektórych procesach po zmianie metabolizmu komórki mogą zacząć zużywać mleczan.

Glutamina jest źródłem węgla i azotu, ale rozkłada się chemicznie oraz metabolicznie do amoniaku. Amoniak może wpływać na wzrost, glikozylację i funkcję. Alternatywne dipeptydy glutaminy są stabilniejsze, lecz nadal wymagają bilansu.

Pomiar tylko końcowego stężenia nie mówi o szybkości. Warto liczyć:

  • właściwe szybkości zużycia i produkcji na żywą komórkę;
  • wydajność mleczanu z glukozy;
  • skumulowaną ekspozycję na metabolit;
  • relację feedu do wzrostu.

W organoidzie metabolity mogą mieć gradienty przestrzenne niewidoczne w próbce supernatantu.

Osmozalność i feedy

Każdy koncentrat, zasada i odparowanie zwiększa osmolalność. Komórki mogą przeżyć, ale zmienić objętość, metabolizm, ekspresję i produkt. W fed-batch poprawa miana białka może współistnieć ze zmianą jakości glikozylacji. W komórkach terapeutycznych zmiana fenotypu jest równie istotna jak liczba.

Osmolalność mierzy się offline i bilansuje w projekcie feedu. „Objętość wzrosła niewiele” nie oznacza małego obciążenia, jeśli dodano stężony roztwór.

Piana i środki przeciwpienne

Pianę stabilizują białka i surfaktanty w medium. Piana:

  • wynosi komórki do strefy gazowej;
  • zwiększa kontakt z powierzchnią;
  • może blokować filtry wylotowe;
  • zaburza czujniki poziomu;
  • zwiększa ryzyko kontaminacji.

Czujnik piany może uruchamiać antifoam. Nadmiar antifoamu zmienia kLa, tworzy krople, wpływa na membrany i downstream. Mechaniczne łamacze piany lub zmiana gazowania bywają alternatywą. Zużycie antifoamu jest ważnym parametrem procesu, nie tylko pozycją eksploatacyjną.

Czujniki online, at-line i offline

Online

Bezpośrednio w reaktorze można mierzyć:

  • temperaturę;
  • pH;
  • rozpuszczony tlen;
  • ciśnienie;
  • masę;
  • prędkość i przepływy gazów;
  • czasem pojemność dielektryczną jako przybliżenie żywej objętości komórek;
  • widma Ramana lub NIR po zbudowaniu modelu.
At-line

Próbkę analizuje się blisko procesu:

  • liczba i żywotność;
  • glukoza, mleczan, glutamina, amoniak;
  • gazy krwi;
  • osmolalność;
  • obraz agregatów;
  • szybkie testy metabolitów.
Offline

Analizy bardziej złożone obejmują:

  • cytometrię i fenotyp;
  • ekspresję genów;
  • funkcję;
  • sekrecję;
  • jałowość i mykoplazmę;
  • kariotyp oraz stabilność genomu;
  • histologię i obrazowanie organoidu;
  • jakość produktu białkowego.

Czujnik online daje częstotliwość, ale niekoniecznie swoistość. Model Raman wymaga referencyjnych danych i może przestać działać po zmianie medium, skali lub linii. Pojemność koreluje z objętością błon komórkowych, nie zawsze z liczbą komórek.

Próbkowanie zmienia i mierzy proces

Próbka musi być reprezentatywna. W nierównomiernej kulturze agregaty osiadają w linii, zatrzymują się na zaworze albo są ścinane przez wąski port. Pierwsza objętość z martwej nogi może pochodzić z poprzedniego czasu i mieć inne pH.

Procedura określa:

  • miejsce pobrania;
  • mieszanie przed pobraniem;
  • płukanie martwej objętości;
  • objętość i wpływ na bilans;
  • czas do analizy;
  • temperaturę i ekspozycję na powietrze;
  • sposób homogenizacji próbki agregatów;
  • zwrot lub odrzucenie nadmiaru.

Codzienne pobranie 1% objętości w małym reaktorze jest istotnym rozcieńczeniem procesu. Trzeba je uwzględnić w bilansie i kontroli sterylności.

W organoidach pobranie preferuje mniejsze struktury, jeśli większe nie przechodzą przez port. Rozkład wielkości w próbce może więc wyglądać lepiej niż w zbiorniku.

Skalowanie: nie da się zachować wszystkiego

Przy zmianie skali można próbować utrzymać:

  • kLa;
  • P/V;
  • prędkość końca łopatki;
  • czas mieszania;
  • przepływ gazu na objętość;
  • liczbę Reynoldsa;
  • minimalne zawieszenie;
  • podobny rozkład naprężeń.

Te kryteria często są sprzeczne. Utrzymanie tej samej prędkości końca łopatki w większym naczyniu wymaga innych obrotów; utrzymanie P/V może zmienić końcową prędkość i ścinanie. Utrzymanie gazu na objętość może dać inny rozmiar pęcherzyków i CO₂.

Badania skalowania CHO między mikropłytkami i STR podkreślają, że nie da się jednocześnie zachować transferu tlenu, strippingu CO₂, czasu mieszania i naprężeń; trzeba wybrać kryterium powiązane z ograniczeniem procesu.4

Skalowanie zaczyna się więc od mapy wymagań:

  1. jaki jest maksymalny OUR;
  2. jaki czas mieszania jest akceptowalny dla feedu i zasady;
  3. jakie naprężenia uszkadzają produkt;
  4. czy krytyczne jest zawieszenie nośników;
  5. jak szybko trzeba usuwać CO₂;
  6. jakie gradienty są dopuszczalne;
  7. jaki jest zakres sterowania urządzenia.

Następnie buduje się model scale-down, który odtwarza najważniejsze stresy dużej skali: oscylacje pH, niedotlenienie, skoki substratu i hydrodynamikę.

Mieszanie idealne a duży zbiornik

W modelu idealnego zbiornika każda dodana kropla natychmiast rozprasza się w całej objętości. W rzeczywistości feed tworzy lokalną strefę wysokiego stężenia, a zasada lokalnie wysokie pH. Komórki przechodzą przez te strefy.

Znaczenie ma:

  • położenie portu względem wirnika;
  • szybkość podawania;
  • stężenie feedu;
  • lepkość;
  • czas mieszania;
  • częstotliwość kontaktu komórki ze strefą.

W małej skali gradient może nie występować, choć średnie pH i glukoza są identyczne. Dlatego zgodność średnich wartości nie dowodzi podobieństwa procesu.

Skalowanie w górę i skalowanie w liczbie

Zamiast jednego bardzo dużego reaktora można użyć wielu równoległych jednostek (scale-out). Daje to:

  • mniejsze odległości transportu;
  • wykorzystanie zwalidowanej małej skali;
  • elastyczność partii;
  • ograniczenie straty przy awarii jednej jednostki.

Kosztem są:

  • więcej połączeń i operacji;
  • synchronizacja partii;
  • większe zapotrzebowanie na personel i przestrzeń;
  • łączenie produktu;
  • analiza porównywalności między jednostkami.

Dla autologicznych terapii scale-out może być naturalny, bo każda partia należy do pacjenta. Dla masowego białka lub allogenicznych komórek większa skala może obniżać koszt jednostkowy.

Seed train: reaktor produkcyjny nie zaczyna się od fiolki

Dużego zbiornika nie zaszczepia się bezpośrednio niewielką fiolką, bo komórki spędziłyby zbyt długo przy małej gęstości, a ryzyko i koszt medium rosłyby. Seed train przechodzi przez kolejne naczynia.

Każdy etap powinien zapewniać:

  • właściwą gęstość startową;
  • krótki czas w niekorzystnej fazie;
  • zgodność fenotypu;
  • odpowiednią liczbę pasaży;
  • kontrolę zanieczyszczenia;
  • możliwość terminowego zaszczepienia kolejnej skali.

Dla mikrocarrierów pojawia się pytanie, czy komórki odłączać przy każdym etapie, czy przenosić je między nośnikami przez migrację lub agregację. Dla organoidów ekspansja może wymagać fragmentacji i ponownego osadzania w macierzy. Operacje te są częścią biologii produktu.

Wzrost komórek a jakość produktu

Największa liczba żywych komórek nie jest wystarczającym kryterium. Dla komórek terapeutycznych ocenia się:

  • tożsamość;
  • czystość;
  • żywotność;
  • potencję lub funkcję;
  • stabilność genomu;
  • senescencję;
  • zdolność różnicowania;
  • pozostałości nośnika i enzymu;
  • agregaty oraz rozkład wielkości.

Dla białka produkowanego przez CHO znaczenie mają:

  • miano;
  • agregacja;
  • warianty ładunku;
  • glikozylacja;
  • fragmentacja;
  • aktywność;
  • zanieczyszczenia gospodarza.

Zmiana pH, DO, osmolalności i feedu może zwiększyć ilość, a jednocześnie zmienić jakość. Bioreaktor optymalizuje się wielokryterialnie.

Dojrzałość organoidu: osobna macierz jakości

Dla organoidu potrzebne są miary na kilku poziomach:

Poziom Przykładowe pytanie
Liczba i rozmiar Ile struktur powstało i jaki jest cały rozkład wielkości?
Żywotność przestrzenna Czy rdzeń jest żywy, niedotleniony lub martwiczy?
Skład Jakie typy komórek występują i w jakich proporcjach?
Architektura Czy występuje polaryzacja, lumen, warstwy i właściwe domeny?
Dojrzałość molekularna Czy profil przypomina stadium płodowe, dorosłe czy stresowe?
Funkcja Czy struktura odpowiada na bodziec i wykonuje właściwą funkcję?
Bariera i transport Czy przepuszczalność i kierunkowość są właściwe?
Powtarzalność Jak duża jest zmienność między organoidami, partiami i liniami?

Jedna analiza scRNA-seq może ujawnić skład, ale traci położenie i często nadreprezentuje komórki łatwe do dysocjacji. Histologia zachowuje przestrzeń, ale obejmuje mały przekrój. Funkcja może zależeć od niewielkiej podpopulacji. Potrzebny jest zestaw metod.

Single-use: mniej czyszczenia, nowe ryzyka

Jednorazowy bioreaktor ogranicza czyszczenie i ryzyko krzyżowej kontaminacji, skraca zmianę kampanii i zmniejsza zużycie wody. Wprowadza:

  • folie i zgrzewy;
  • jednorazowe czujniki;
  • ekstraktowalne i wymywalne związki;
  • ograniczenia temperatury, ciśnienia oraz mieszania;
  • integralność worka;
  • zależność od dostawcy i numeru partii;
  • odpady stałe.

Film worka może adsorbować czynniki wzrostu lub uwalniać związki wpływające na komórki. Ocena extractables/leachables jest zależna od czasu, temperatury, medium i sterylizacji. Uszkodzenie podczas transportu lub montażu może ujawnić się dopiero po napełnieniu.

Sterylna jednorazowość nie oznacza, że połączenie jest aseptyczne. Spawy przewodów, złącza, porty i transfery wymagają kwalifikacji.

Sterylność i bioobciążenie

Długi, bogaty w składniki proces jest dobrym środowiskiem również dla zanieczyszczeń. Projekt obejmuje:

  • zamknięte transfery;
  • filtry gazowe;
  • test integralności;
  • aseptyczne pobieranie;
  • monitoring środowiska;
  • testy mykoplazmy;
  • bioburden i jałowość;
  • strategie reakcji na alarm.

Sam spadek DO lub wzrost kwasu nie rozróżnia szybkiego wzrostu komórek od kontaminacji. Nagła zmiana OUR, pH, mętności lub metabolitów jest sygnałem, lecz wymaga testu.

Antybiotyki mogą maskować niskie zanieczyszczenie i nie zastępują procesu aseptycznego. W produkcji klinicznej ich obecność ma dodatkowe konsekwencje jakościowe.

Zbiór produktu

Komórki zawiesinowe

Komórki oddziela się przez wirowanie, filtrację lub system przepływowy, następnie myje i formułuje. Wysoka gęstość utrudnia transport tlenu podczas przetrzymania poza reaktorem.

Mikrocarriery

Trzeba wypłukać medium, dodać enzym lub odczynnik, zapewnić kontakt, zatrzymać reakcję i oddzielić nośniki. Intensywne mieszanie zwiększa odzysk, ale może uszkadzać komórki. Resztki mikrocarrierów są krytycznym zanieczyszczeniem produktu.

Organoidy

Zbiór może wymagać usunięcia macierzy, klasyfikacji rozmiaru i zachowania architektury. Wąski przewód lub pompa może ścinać struktury. Jeśli produktem jest wydzielane białko lub pęcherzyki, organoid pozostaje w reaktorze, a istotna staje się retencja produktu i czas przebywania.

Proces upstream nie kończy się na otwarciu zaworu. Projektuje się go razem z downstream, ponieważ lepkość, agregaty, nośnik i antifoam wpływają na kolejne operacje.

Diagnostyka procesu

Objaw Możliwe przyczyny Test rozstrzygający
DO spada mimo zwiększania gazu OUR przekracza zdolność transferu, sparger zatkany, sonda błędna pomiar offline, test kLa, kontrola przepływu i OUR
DO oscyluje zbyt agresywne PID, opóźnienie sondy, naprzemienna kaskada trend wyjść sterownika i test odpowiedzi bez komórek
pH jest stabilne, lecz rośnie osmolalność częste dodawanie zasady bilans dodatków i pomiar osmolalności
Mleczan nagle rośnie nadmiar glukozy, niedotlenienie, zmiana metabolizmu lub kontaminacja OUR/CER, glukoza, mikroskopia i test mikrobiologiczny
Mikrocarriery osiadają przy ścianie zbyt małe mieszanie lub niekorzystna geometria mapa zawieszenia w całej objętości
Komórki rosną nierówno na nośnikach słabe zaszczepienie, agregacja, powłoka lub lokalne osiadanie obraz rozkładu pokrycia, nie tylko średnia liczba
Dużo komórek przed zbiorem, mało po zbiorze niepełne odłączenie, filtracja, uszkodzenie lub strata w przewodach bilans komórek w każdej frakcji
Organoidy mają martwy rdzeń zbyt duży rozmiar i ograniczenie dyfuzji histogram rozmiaru, przekroje i markery hipoksji
Organoidy są liczne, lecz niedojrzałe proces optymalizuje proliferację, brak mechaniki lub sygnałów funkcja, profil dojrzewania i etapowa zmiana warunków
Próbka pokazuje małe agregaty, zbiornik zawiera duże selekcja przez port i osiadanie pobranie z kilku miejsc lub obrazowanie in situ
Wynik zmienia się po nowej partii worka leachables, adsorpcja, sensor lub geometria materiał mostkujący i porównanie partii
Antifoam zatrzymuje pianę, ale DO spada spadek kLa test transferu z i bez użytego stężenia

Minimalny opis doświadczenia

Raport powinien zawierać:

  • typ, producent i geometrię reaktora;
  • objętość roboczą;
  • wirnik, średnicę, liczbę i położenie;
  • sparger i strategię gazowania;
  • prędkość mieszania oraz, jeśli możliwe, P/V, prędkość końca i czas mieszania;
  • kLa wraz z metodą oraz medium pomiarowym;
  • setpointy, kaskady i zakresy pH/DO;
  • skład gazu, przepływy i ciśnienie;
  • skład medium, feedy, zasada i antifoam;
  • tryb batch/fed-batch/perfusion, przepływy oraz retencję;
  • linię, bank, pasaż i gęstość zaszczepienia;
  • mikrocarrier, powierzchnię, powłokę i ilość albo metodę tworzenia agregatów;
  • harmonogram i miejsce próbkowania;
  • wszystkie dane online oraz sposób kalibracji;
  • liczbę, żywotność, metabolity i atrybuty jakości;
  • w organoidach pełny rozkład wielkości, architekturę i funkcję;
  • sposób zbioru, odzysk i bilans strat.

„Hodowano w bioreaktorze przy 37°C” nie pozwala odtworzyć procesu. Równie niewystarczające jest podanie obrotów bez geometrii.

Projektowanie procesu od produktu wstecz

Przed wyborem reaktora należy zdefiniować produkt.

Jeśli produktem są komórki

Potrzebna jest docelowa liczba po zbiorze, nie przed nim. Wymagane są fenotyp, funkcja, dopuszczalny rozmiar agregatów, czas procesu i pozostałości. To wyznacza nośnik, odłączanie, retencję i skalę.

Jeśli produktem jest białko

Liczy się wydajność objętościowa, jakość, czas przebywania i stabilność. Perfuzja może stale usuwać produkt, ograniczając degradację, ale zwiększa objętość downstream.

Jeśli produktem jest organoid

Trzeba zdefiniować jednostkę: jeden organoid o określonej architekturze, partia struktur w zakresie rozmiaru czy biomasa o funkcji. Liczba komórek nie może zastąpić tej specyfikacji.

Jeśli produktem jest model badawczy

Najważniejsza może być zgodność między partiami, dostęp do obrazowania i możliwość wykonania perturbacji, a nie maksymalna objętość.

Najważniejsze rozróżnienia

  • Objętość nie jest skalą biologiczną. Większy reaktor zmienia transport, hydrodynamikę i gradienty.
  • DO w cieczy nie jest tlenem w rdzeniu organoidu.
  • kLa opisuje zdolność transferu, nie całą jakość mieszania.
  • Stały setpoint nie oznacza stałego procesu. Regulator może zużywać coraz więcej gazu, obrotów i zasady.
  • Mieszanie jednocześnie poprawia transport i tworzy naprężenia.
  • Mikrocarrier dostarcza powierzchni, ale wymaga zaszczepienia, odłączenia i separacji.
  • Perfuzja zbiornika nie jest perfuzją wnętrza tkanki.
  • Wysoka gęstość komórek nie dowodzi zachowania funkcji.
  • Duży organoid nie jest automatycznie bardziej dojrzały.
  • Skalowanie nie zachowuje wszystkich kryteriów jednocześnie. Wybiera się te związane z ograniczeniem produktu.
  • Próbka może nie reprezentować zbiornika.
  • Upstream i zbiór są jednym procesem.

Dobry bioreaktor nie usuwa biologii przez automatyzację. Ujawnia ją w bilansach: ile tlenu można dostarczyć, ile komórki zużywają, jak szybko powstają metabolity, jakie gradienty przechodzą struktury i ile produktu pozostaje po zbiorze. Dopiero powiązanie tych danych z tożsamością, funkcją i architekturą mówi, czy proces naprawdę został przeskalowany.
