Pipeta jest częścią równania, nie tylko narzędziem

Pipeta wygląda jak prosty przyrząd do przelewania cieczy. W rzeczywistości definiuje objętość, a więc współtworzy każde stężenie, rozcieńczenie, krzywą wzorcową i stosunek składników. Jej błąd nie musi wywołać alarmu. Może przejść przez cały eksperyment jako pozornie poprawna liczba.

Warto dlatego traktować pipetowanie jako pomiar składający się z pięciu elementów:

pipeta + końcówka + ciecz + operator + warunki

Certyfikat samego korpusu nie dowodzi poprawności dozowania w konkretnej metodzie. Końcówka może być źle dopasowana, ciecz lepka, operator zbyt szybko zwalniać tłok, a zimny odczynnik zmieniać poduszkę powietrzną. Norma ISO 8655 odnosi wymagania do kompletnego systemu objętościowego wraz z częściami wybranymi do użycia, nie do abstrakcyjnego mechanizmu odłączonego od końcówki.1

Ten artykuł rozwija sekcję o pipetach z przewodnika Wyposażenie laboratorium komórkowego.

Najpierw rozdziel objętość zadaną, dostarczoną i odzyskaną

Na wyświetlaczu ustawiasz objętość nominalną dla danego dozowania. Pipeta dostarcza objętość rzeczywistą, która może się od niej różnić. Do mieszaniny może trafić jeszcze mniej cieczy, jeśli kropla pozostanie w końcówce albo na ściance naczynia.

Są to trzy różne pytania:

  • ile ustawiono;
  • ile opuściło końcówkę;
  • ile znalazło się w docelowej fazie reakcji.

Kalibracja grawimetryczna odpowiada przede wszystkim na drugie. Nie ocenia strat przy przenoszeniu do nietypowego naczynia, adsorpcji analitu, niepełnego mieszania ani reakcji chemicznej po dozowaniu.

Dwa mechanizmy: poduszka powietrzna i pozytywne wyparcie

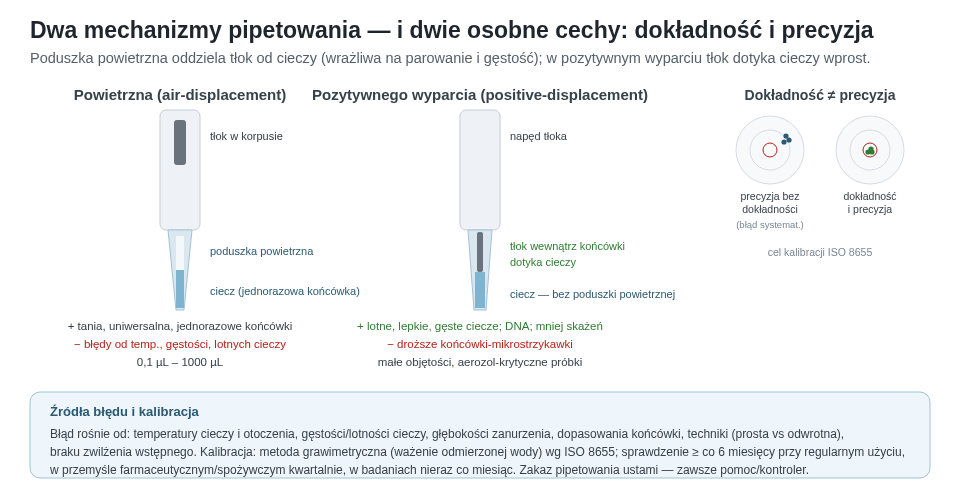

Pipeta powietrzna oddziela tłok od cieczy poduszką powietrzną, a pipeta pozytywnego wyparcia ma tłok pracujący w kapilarze blisko cieczy. Po prawej rozdzielono precyzję i dokładność — dwie niezależne cechy wyniku.
Pipeta powietrzna oddziela tłok od cieczy poduszką powietrzną, a pipeta pozytywnego wyparcia ma tłok pracujący w kapilarze blisko cieczy. Po prawej rozdzielono precyzję i dokładność — dwie niezależne cechy wyniku.

W pipecie z poduszką powietrzną tłok porusza gaz uwięziony między mechanizmem a cieczą w końcówce. Zmiana objętości gazu zasysa lub wypycha próbkę. To rozwiązanie sprawdza się bardzo dobrze dla roztworów wodnych zbliżonych temperaturą do pipety i otoczenia.

Poduszka powietrzna reaguje jednak na temperaturę, ciśnienie pary, gęstość i lepkość cieczy. Zimna próbka może ochładzać gaz, ciepła go rozszerzać, lotna nasycać parami, a lepka poruszać się zbyt wolno. Dlatego nie istnieje jedna „poprawna technika” niezależna od matrycy.

W pipecie pozytywnego wyparcia jednorazowa kapilara zawiera własny tłok przemieszczający ciecz bez pośrednictwa dużej poduszki powietrznej. Układ jest mniej wrażliwy na lotność, lepkość, gęstość i temperaturę próbki oraz ogranicza kontakt par z wnętrzem pipety. Jest szczególnie użyteczny dla gliceryny, olejów, rozpuszczalników, cieczy pieniących, gorących, zimnych i materiału o wysokim ryzyku kontaminacji.2

„Mniej wrażliwy” nie oznacza bezbłędny. Pozostają problemy zwilżania kapilary, pęcherzyków, tempa pracy, szczelności, poprawnego osadzenia tłoka i zakresu przyrządu.

Końcówka jest elementem układu pomiarowego

Końcówki o podobnym kształcie nie muszą mieć tej samej szczelności, geometrii otworu, hydrofobowości i siły mocowania. Nieszczelność może powodować powolne opadanie słupa cieczy, a nadmierna siła osadzania zwiększać zmęczenie dłoni i utrudniać wyrzut.

Przy wyborze końcówki liczą się:

  • zgodność z konkretnym modelem pipety;
  • zakres objętości;
  • zwykły, wydłużony albo szeroki otwór;
  • obecność filtra lub bariery;
  • retencja cieczy na ściance;
  • jałowość, czystość od DNA, DNaz, RNaz lub endotoksyn — jeśli wymaga tego zastosowanie;
  • opakowanie i identyfikowalność partii.

Końcówka z filtrem ogranicza przedostawanie się aerozolu do trzonu, ale nie czyni pipety automatycznie jałową. Nie naprawia też kontaminacji powstałej przez dotknięcie zewnętrzną powierzchnią końcówki.

Zakres pipety nie jest płaską strefą jednakowej jakości

Pipeta o zakresie 10–100 µl może technicznie ustawić 10 µl, ale błąd względny przy dolnej granicy jest zwykle większy niż przy objętości maksymalnej. Dla rutynowej pracy warto wybierać najmniejszą pipetę, której zakres obejmuje potrzebną objętość bez pracy na skrajnym minimum.

Przy wyborze zakresu sprawdź:

  • minimalną i maksymalną objętość;
  • deklarowany błąd systematyczny i przypadkowy przy punktach testowych;
  • czy wartości są podane w mikrolitrach, procentach czy obu formach;
  • dla jakiej końcówki i warunków je wyznaczono;
  • czy metoda wymaga pojedynczego dozowania, czy wielu kolejnych porcji.

Przekroczenie zakresu mechanizmu może rozregulować pipetę. Ustawienie spoza skali nie jest sposobem na uzyskanie „trochę większej” objętości.

Technika prosta: standard dla cieczy wodnych

W pipetowaniu prostym:

  1. załóż szczelną końcówkę;
  2. wciśnij tłok do pierwszego oporu;
  3. zanurz końcówkę płytko i pionowo;
  4. powoli zwolnij tłok;
  5. odczekaj, aż ciecz zakończy ruch;
  6. przenieś pipetę bez obracania;
  7. oprzyj końcówkę o ściankę naczynia odbiorczego;
  8. wciśnij do pierwszego, następnie do drugiego oporu;
  9. wycofaj końcówkę przy wciśniętym tłoku;
  10. dopiero potem zwolnij mechanizm.

Drugi opór służy do wydmuchania pozostałości przewidzianej konstrukcją pipety. Nie należy zaczynać zasysania od drugiego oporu w technice prostej, bo pobrana zostanie nadmierna objętość.

Technika odwrotna: kontrolowany nadmiar

W technice odwrotnej tłok wciska się przed zasysaniem do drugiego oporu, a podczas wydawania tylko do pierwszego. W końcówce pozostaje zaplanowany nadmiar. Metoda pomaga przy cieczach lepkich, pieniących i przy seryjnym wydawaniu tej samej objętości.

Resztka nie jest częścią dostarczonej objętości. Po zakończeniu należy ją usunąć zgodnie z procedurą, a nie bezrefleksyjnie zawracać do pojemnika źródłowego. Zawracanie może skazić cały odczynnik.

Technik prostą i odwrotną trzeba walidować oddzielnie. Pipeta, objętość i ciecz mogą być te same, ale sposób ruchu tłoka oraz objętość zatrzymana w końcówce są inne.

Wstępne zwilżenie stabilizuje pierwszy pomiar

Nowa, sucha końcówka ma inne warunki powierzchniowe i inną wilgotność poduszki niż końcówka po kilku cyklach. Wstępne pobranie i wydanie cieczy dwa–trzy razy pomaga ustabilizować powierzchnię oraz gaz. Materiały techniczne Eppendorf zalecają także płytkie, zależne od zakresu zanurzenie i powolne, równomierne zwalnianie tłoka.3

Wstępne zwilżenie nie zawsze jest dopuszczalne. Przy bardzo ograniczonej próbce albo ryzyku zmiany stężenia przez kontakt trzeba z góry ustalić procedurę. Nie wolno „dopipetować” nieudanej pierwszej porcji według uznania, jeśli metoda wymaga śledzalnych objętości.

Głębokość, kąt i czas są parametrami

Zbyt głębokie zanurzenie zwiększa ciśnienie hydrostatyczne i zwilża zewnętrzną powierzchnię końcówki. Zbyt płytkie może zassać powietrze. Nachylenie zmienia pionową różnicę poziomów oraz skuteczną geometrię zasysania.

Dobra praktyka:

  • trzymaj pipetę pionowo podczas zasysania;
  • zanurzaj tylko tyle, ile wymaga stabilne pobranie;
  • pracuj w podobnym rytmie między powtórzeniami;
  • po zwolnieniu tłoka odczekaj na zakończenie przepływu, szczególnie dla cieczy lepkiej;
  • nie odkładaj pipety poziomo z cieczą w końcówce;
  • nie pozwalaj, aby ciecz dostała się do trzonu.

Przy wydawaniu dotknięcie ścianki pomaga oderwać kroplę, ale może być niedopuszczalne w układzie, w którym końcówka nie może dotknąć powierzchni odbiorczej. Sposób kontaktu trzeba opisać w SOP.

Temperatura działa przez ciecz i poduszkę powietrzną

Pipeta, końcówki, próbka i pomieszczenie powinny osiągnąć możliwie stabilne warunki. Trzymanie korpusu długo w dłoni ogrzewa mechanizm, a wielokrotne pobieranie zimnego odczynnika zmienia temperaturę gazu w końcówce.

Dla pipety powietrznej szczególnie problematyczne są:

  • zimne odczynniki pobierane bezpośrednio z lodówki;
  • ciepłe media z inkubatora;
  • lotne rozpuszczalniki;
  • szybkie serie bez czasu na ustabilizowanie słupa cieczy.

Jeżeli matryca musi pozostać zimna, rozwiązaniem może być osobno zwalidowana technika, pozytywne wyparcie albo dozowanie wagowe — nie dowolne ogrzanie próbki kosztem jej biologii.

Lepkość, napięcie powierzchniowe i lotność zostawiają różne ślady

Lepka ciecz porusza się wolno i pozostaje na ściance. Objawem może być opóźnione zasysanie, pęcherzyk lub widoczna warstwa po wydaniu. Ciecz o małym napięciu powierzchniowym łatwo kapie i może wymagać innej końcówki. Lotna szybko nasyca poduszkę parami i zmienia ciśnienie.

Nie należy zakładać, że wszystkie roztwory biologiczne zachowują się jak woda. Stężone białka, detergenty, gliceryna, roztwory polimerów i lizaty mogą wymagać:

  • pozytywnego wyparcia;
  • techniki odwrotnej;
  • wolniejszego ruchu;
  • szerszego otworu;
  • precyzyjnego oczekiwania po zasysaniu i wydaniu;
  • osobnego sprawdzenia grawimetrycznego lub fotometrycznego.

Dokładność i precyzja są niezależne

Precyzja opisuje rozrzut powtórzeń. Dokładność w języku praktycznym opisuje bliskość wyniku do wartości odniesienia; w metrologii warto jawnie mówić o błędzie systematycznym i niepewności.

Możliwe są cztery sytuacje:

Średnia względem celu Rozrzut Interpretacja
blisko mały wynik precyzyjny i bez istotnego wykrytego biasu
przesunięta mały pipeta powtarzalnie dozuje niewłaściwą objętość
blisko duży średnia wygląda poprawnie, lecz pojedyncze dozowania są niestabilne
przesunięta duży jednoczesny problem systematyczny i przypadkowy

Jasne rozróżnienie tych błędów jest jedną z mocnych stron klasycznej chemii analitycznej: zgodne powtórzenia nie dowodzą prawdziwości, bo wszystkie mogą podlegać temu samemu przesunięciu.4

Błąd pipety propaguje się przez rozcieńczenie

Dla prostego rozcieńczenia:

[
c_2 = c_1 \frac{V_1}{V_2}
]

Błąd V1 wpływa bezpośrednio na wynikowe stężenie. Przy rozcieńczeniu szeregowym błędy kolejnych kroków się łączą. Dziesięć etapów po 1:2 nie jest równoważne jednemu etapowi 1:1024 pod względem liczby operacji, ryzyka adsorpcji i przenoszenia biasu.

W praktyce trzeba zapytać:

  • ile niezależnych dozowań tworzy wynik;
  • czy wszystkie wykonuje ta sama pipeta;
  • czy objętość jest blisko dolnej granicy;
  • czy próbka została dokładnie wymieszana przed pobraniem;
  • czy analiza traktuje przygotowane rozcieńczenia jako niezależne repliki.

Powielanie odczytów z jednego źle przygotowanego rozcieńczenia nie naprawia jego stężenia.

Pipeta wielokanałowa ma wiele osobnych torów

Ośmio- lub dwunastokanałowa pipeta skraca pracę z płytką, ale każdy kanał ma własną końcówkę, szczelność i geometrię. Jedna źle osadzona końcówka może stworzyć wzór błędu w całej kolumnie.

Przed pracą warto sprawdzić:

  • równoległość końcówek i jednolitą głębokość zanurzenia;
  • czy wszystkie kanały pobierają podobny słup cieczy;
  • zgodność płytki, rozstawu i końcówek;
  • czy zbiornik ma dostateczną głębokość na końcu serii;
  • czy układ próbek nie pokrywa się systematycznie z numerem kanału.

Kontrola pipety wielokanałowej powinna oceniać każdy kanał. Średnia z całego przyrządu może ukryć jeden wadliwy tor.

Pipeta elektroniczna standaryzuje ruch, nie całą metodę

Silnik może utrzymywać tempo zasysania i wydawania, wykonywać seryjne dozowanie oraz ograniczać pracę kciuka. Nie usuwa jednak wpływu złej końcówki, temperatury, lepkości, niepełnego mieszania i błędnego programu.

W elektronicznym protokole zapisuje się:

  • model i wersję ustawień;
  • tryb pracy;
  • objętość;
  • prędkość zasysania i wydawania;
  • liczbę porcji;
  • ewentualne mieszanie i blow-out;
  • typ końcówki;
  • kolejność studzienek.

Samo określenie „pipetowano elektronicznie” nie pozwala odtworzyć operacji.

Pipety serologiczne pracują w innej skali

Pipety serologiczne z kontrolerem służą zwykle do mililitrów, pożywek i płukania naczyń. Część jest wyskalowana do wydmuchania, część do swobodnego wypływu; oznaczenia konkretnego produktu decydują, czy pozostałość ma zostać usunięta.

Kontroler reguluje szybkość zasysania i wydawania. Zbyt silne zasysanie może wciągnąć ciecz do filtra albo mechanizmu. Pipetowanie ustami jest niedopuszczalne w pracy chemicznej i biologicznej; OSHA wskazuje ten zakaz jako podstawową zasadę higieny laboratoryjnej.5

Pipeta serologiczna nie zastępuje kolby miarowej do przygotowania roztworu o wysokiej dokładności. Klasyczne szkło miarowe, mikropipeta tłokowa i pipeta serologiczna mają inne przeznaczenia.

Kontaminacja ma kilka dróg

Materiał może przejść:

  • z próbki na wewnętrzną lub zewnętrzną powierzchnię pipety;
  • z jednej próbki do następnej przez końcówkę;
  • z aerozolu w trzonie do nowej końcówki;
  • z dłoni albo rękawicy na przycisk, statyw i pojemnik;
  • z butelki odczynnika po zwróceniu resztki;
  • między studzienkami przez dotknięcie końcówką powierzchni.

Zmiana końcówki jest konieczna między niezależnymi próbkami, ale może nie wystarczyć. Przy RNA, amplikonach PCR, materiale zakaźnym i bardzo czułych testach potrzebne są oddzielne strefy pracy, filtry, czyszczenie zgodne z materiałem i jednokierunkowy przepływ.

Kalibracja, weryfikacja, regulacja i serwis to nie to samo

  • Kalibracja ustala relację między wskazaniem a wartością odniesienia wraz z niepewnością.
  • Weryfikacja sprawdza, czy wynik spełnia ustalone kryteria.
  • Regulacja zmienia mechanizm, aby ograniczyć wykryty błąd.
  • Serwis usuwa zużycie, nieszczelność lub uszkodzenie.

Po regulacji trzeba ponownie wykonać pomiar. Naklejka z datą serwisu nie dowodzi przejścia kryteriów metrologicznych. Certyfikat powinien identyfikować pipetę, końcówkę lub system końcówek, punkty objętości, warunki, wyniki, niepewność, kryteria i status przed oraz po ewentualnej regulacji.

Co mierzy metoda grawimetryczna

W kontroli grawimetrycznej pipeta dozuje wodę do naczynia na wadze. Różnicę masy przelicza się na objętość z uwzględnieniem temperatury, gęstości i innych poprawek przewidzianych procedurą.

ISO 8655-6:2022 opisuje referencyjną procedurę grawimetryczną dla tłokowych przyrządów objętościowych.6 Pełny wynik zależy między innymi od:

  • rozdzielczości i kalibracji wagi;
  • parowania, szczególnie przy małych objętościach;
  • temperatury wody i powietrza;
  • gęstości wody;
  • wyporu powietrza;
  • stabilności stołu i otoczenia;
  • powtarzalności operatora;
  • właściwego naczynia i osłony przed parowaniem;
  • wybranych końcówek.

Proste objętość = masa/gęstość dobrze pokazuje zasadę, ale nie jest kompletnym budżetem niepewności.

Niepewność dotyczy także pojedynczego dozowania

Średnia z serii opisuje przeciętne zachowanie w danych warunkach. W eksperymencie często interesuje nas jednak jedna konkretna porcja. Jej niepewność obejmuje więcej niż niepewność średniej kalibracyjnej.

ISO/TR 20461:2023 omawia zarówno niepewność średniej objętości dostarczonej, jak i niepewność pojedynczego dozowania oraz składniki związane z powtarzalnością i obsługą.7 To ważne rozróżnienie: dziesięć starannych pomiarów kalibracyjnych nie sprawia, że każda późniejsza porcja ma niepewność równą niepewności ich średniej.

Kryterium akceptacji powinno wynikać z zastosowania. Inne wymagania ma orientacyjne przygotowanie buforu, inne krzywa wzorcowa, a inne dozowanie wpływające na decyzję kliniczną lub zwolnienie partii produktu.

Sprawdzenie wodą nie waliduje każdej cieczy

Pipeta może przejść test wodą, a mimo to źle dozować glicerol, detergent lub lotny rozpuszczalnik. Kontrola referencyjna mówi, że układ działa w zdefiniowanych warunkach. Zastosowanie z nietypową cieczą wymaga dodatkowej oceny odpowiednią metodą:

  • grawimetryczną z właściwą gęstością i kontrolą parowania;
  • fotometryczną;
  • przez rozcieńczenie znacznika i pomiar sygnału;
  • przez porównanie z dozowaniem wagowym;
  • przez ocenę odzysku w całej metodzie.

Nie należy samodzielnie „korygować” ustawienia pipety na gęstą ciecz, jeśli zmiana wpłynie na późniejsze dozowanie wody. Lepiej zdefiniować osobny współczynnik, technikę lub przyrząd.

Jak ustalić częstotliwość kontroli

Jedna częstotliwość dla wszystkich laboratoriów jest pozornie prosta, lecz metrologicznie słaba. Harmonogram powinien uwzględniać:

  • intensywność użycia;
  • znaczenie wyniku;
  • objętości bliskie minimum;
  • historię dryfu i awarii;
  • liczbę operatorów;
  • sterylizację i czyszczenie;
  • ryzyko upadku lub zassania cieczy;
  • wymagania systemu jakości;
  • możliwość kontroli pośredniej.

Oprócz okresowej kalibracji stosuje się krótkie kontrole między terminami. Po upadku, naprawie, wymianie uszczelnienia, podejrzeniu nieszczelności albo zalaniu pipeta powinna zostać wyłączona do oceny.

Diagnostyka typowych problemów

Obserwacja Możliwe przyczyny Pierwsze sprawdzenie
kropla opada po zasysaniu nieszczelna końcówka, uszczelnienie, lotna ciecz nowa zgodna końcówka, test szczelności, dobór mechanizmu
pęcherzyk w słupie zbyt szybkie zwolnienie, zbyt płytkie zanurzenie, lepkość wolniejszy ruch, głębokość, czas oczekiwania
pierwsza porcja różni się od kolejnych sucha końcówka i niestabilna poduszka wstępne zwilżenie
średnia stale za mała bias pipety, retencja, parowanie, niepełne wydanie grawimetria, technika, ciecz i końcówka
duży rozrzut operator, nieszczelność, niestabilne tempo, wibracje wagi powtórzenie przez drugą osobę i kontrola środowiska
jeden kanał daje mniej niedopasowana końcówka lub problem mechaniczny kanału osobna kontrola każdego kanału
ciecz w trzonie położenie poziome, zbyt szybkie zasysanie, przepełnienie wycofanie pipety, bezpieczne czyszczenie i serwis
wynik dobry dla wody, zły dla próbki lepkość, lotność, adsorpcja, temperatura pozytywne wyparcie lub walidacja matrycowa

Ergonomia jest parametrem jakości

Zmęczenie dłoni i barku zmienia tempo, kąt, siłę osadzania końcówki oraz ruch tłoka. Powtarzalne pipetowanie wiąże się z ryzykiem dolegliwości kończyny górnej, a konstrukcje pipet różnią się wymaganymi siłami i oceną użytkowników.8

Praktyczne ograniczanie obciążenia obejmuje:

  • pracę z przedramieniem podpartym i barkiem opuszczonym;
  • trzymanie materiałów w bliskim zasięgu;
  • unikanie długiego statycznego unoszenia pipety;
  • przerwy i zmianę czynności;
  • pipetę wielokanałową lub elektroniczną przy dużych seriach;
  • końcówki niewymagające nadmiernej siły;
  • automatyzację, gdy liczba powtórzeń uzasadnia walidację robota.

Automatyzacja zmienia źródła błędu, nie usuwa ich. Robot wymaga kontroli wysokości, cieczy, końcówek, mieszania, martwych objętości i mapy płytki.

Jak wybrać system dozowania

  1. Zdefiniuj objętość i dopuszczalny błąd wyniku końcowego.
  2. Opisz ciecz: wodna, lepka, lotna, pieniąca, gorąca, zimna, korozyjna.
  3. Oceń ryzyko biologiczne i kontaminację.
  4. Wybierz mechanizm i zakres pracujący z dala od skrajnego minimum.
  5. Dobierz końcówkę jako część systemu.
  6. Ustal technikę, tempo, zwilżenie i kontakt ze ścianką.
  7. Zdefiniuj kontrolę w warunkach zbliżonych do zastosowania.
  8. Zapisz kryteria akceptacji przed pomiarem.
  9. Zaplanuj kontrolę okresową i po zdarzeniach.
  10. Uwzględnij ergonomię oraz koszt końcówek, kalibracji i serwisu.

Przykładowe rodziny przyrządów — nie rekomendacje — obejmują mechaniczne pipety powietrzne Gilson Pipetman i Eppendorf Research plus, elektroniczne Sartorius Picus i Rainin E4, dodatniego wyparcia Gilson Microman oraz kontrolery pipet serologicznych Drummond Pipet-Aid i Integra Pipetboy. Parametry trzeba sprawdzać dla konkretnej wersji, zakresu i końcówki.

Najkrótsza lista przed serią

  • Czy pipeta obejmuje objętość bez pracy na skrajnym minimum?
  • Czy końcówka jest zgodna i szczelna?
  • Czy ciecz zachowuje się dostatecznie podobnie do wody?
  • Czy pipeta, końcówki i próbka mają stabilną temperaturę?
  • Czy technika prosta lub odwrotna została wybrana z uzasadnieniem?
  • Czy końcówkę wstępnie zwilżono, jeśli procedura tego wymaga?
  • Czy grupy eksperymentalne nie są powiązane z kanałem albo kolejnością?
  • Czy pipeta ma aktualny status i nie doznała upadku lub zalania?
  • Czy kontrola potrafi wykryć błąd dozowania w tej metodzie?
  • Czy zapisano model, zakres, końcówkę i operatora?

Najważniejsza zasada

Nie oceniaj pipety wyłącznie po tym, czy tłok działa płynnie i czy na obudowie jest naklejka. Oceniaj cały układ w warunkach odpowiadających zastosowaniu.

Precyzyjne pipetowanie oznacza nie tylko zręczną rękę. Wymaga właściwego mechanizmu, zakresu, końcówki, temperatury, techniki, kontroli, niepewności i dokumentacji. Dopiero wtedy objętość na wyświetlaczu staje się wiarygodnym składnikiem wyniku.

Powiązane artykuły
