Inkubator jako regulator pH, nie tylko grzałka

Inkubator CO₂ potocznie opisuje się jako „ciepłą szafkę", w której komórki rosną w 37 °C. To opis mylący co do istoty urządzenia. Temperatura jest tylko jednym z trzech regulowanych parametrów, a najważniejsza funkcja inkubatora — utrzymywanie atmosfery ~5% CO₂ — nie służy odżywianiu komórek, lecz sterowaniu pH pożywki przez bufor wodorowęglanowy. Inkubator jest więc przede wszystkim regulatorem środowiska chemicznego: utrzymuje temperaturę, wilgotność i ciśnienie parcjalne CO₂ w wąskich zakresach, bo od nich zależy pH, osmolarność i stabilność hodowli, które rozstrzygają się na długo przed tym, zanim cokolwiek stanie się widoczne pod mikroskopem.

Ten artykuł rozwija sekcję o inkubatorach z przewodnika Wyposażenie laboratorium komórkowego: tłumaczy chemię, na której opiera się działanie inkubatora, porównuje konstrukcje ogrzewania i typy czujników CO₂, opisuje kontrolę skażeń, atmosfery specjalne (hipoksja, tri-gas) oraz dobór, obsługę i koszty. Chemię buforowania i krzywą wzrostu w szerszym kontekście hodowli omawia artykuł Podstawy hodowli komórkowej.

Bufor wodorowęglanowy: dlaczego akurat 5% CO₂

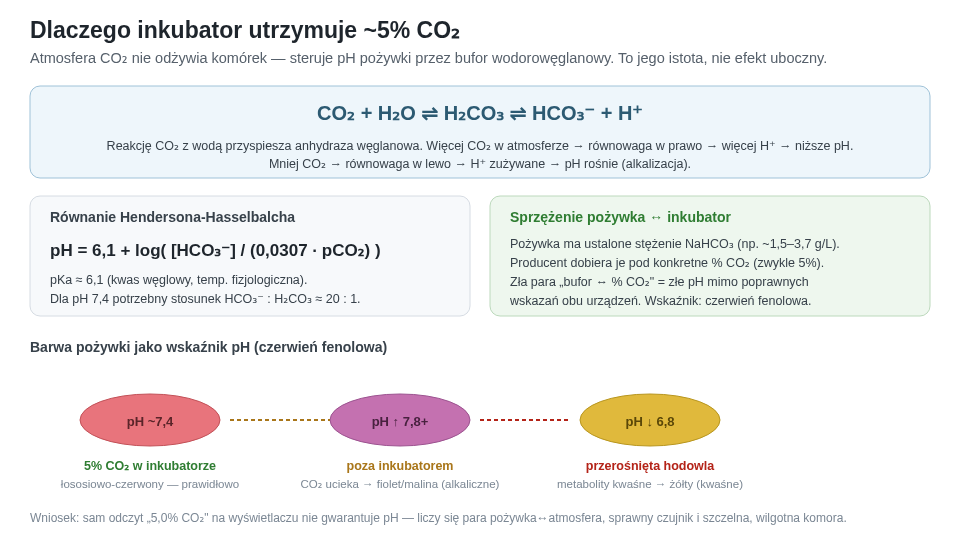

Bufor wodorowęglanowy w hodowli komórkowej. Atmosfera CO₂ steruje pH pożywki: więcej CO₂ zakwasza, mniej — alkalizuje. Barwa pożywki (czerwień fenolowa) jest wizualnym wskaźnikiem pH, a poprawne pH wymaga dopasowanej pary „stężenie wodorowęglanu ↔ procent CO₂".
Bufor wodorowęglanowy w hodowli komórkowej. Atmosfera CO₂ steruje pH pożywki: więcej CO₂ zakwasza, mniej — alkalizuje. Barwa pożywki (czerwień fenolowa) jest wizualnym wskaźnikiem pH, a poprawne pH wymaga dopasowanej pary „stężenie wodorowęglanu ↔ procent CO₂".

Większość pożywek do hodowli ssaczej buforowana jest układem wodorowęglanowym, tym samym, który reguluje pH krwi. Sercem tego układu jest równowaga:

CO₂ + H₂O ⇌ H₂CO₃ ⇌ HCO₃⁻ + H⁺

Reakcję CO₂ z wodą (w organizmie przyspieszaną przez enzym anhydrazę węglanową) opisuje w warunkach równowagi równanie Hendersona-Hasselbalcha:

pH = 6,1 + log( [HCO₃⁻] / (0,0307 · pCO₂) )

gdzie pKa ≈ 6,1 dla kwasu węglowego w temperaturze fizjologicznej, [HCO₃⁻] to stężenie jonu wodorowęglanowego, a pCO₂ — ciśnienie parcjalne CO₂. Aby uzyskać fizjologiczne pH ~7,4, potrzebny jest stosunek wodorowęglanu do kwasu węglowego rzędu 20:1. Wynika z tego zależność decydująca o całej konstrukcji inkubatora: procent CO₂ w atmosferze i stężenie wodorowęglanu w pożywce muszą być do siebie dopasowane. Pożywki mają ustalone stężenie NaHCO₃ (typowo ~1,5–3,7 g/L), które producent dobiera pod konkretną atmosferę — najczęściej 5% CO₂. Pożywka przewidziana na 5% CO₂ trzymana pod 10% zakwasi się, a pod 2% zalkalizuje, mimo że oba urządzenia wskazują „poprawne" wartości. To najczęstsze, ukryte źródło problemów: nie sam odczyt CO₂, lecz niedobrana para bufor↔atmosfera.

Zależność tłumaczy też, dlaczego naczynie wyjęte z inkubatora dryfuje w stronę zasadową. Poza atmosferą wzbogaconą w CO₂ rozpuszczony dwutlenek węgla ucieka z pożywki do powietrza; zgodnie z regułą Le Chateliera równowaga przesuwa się w lewo (ku CO₂), zużywając jony H⁺, przez co pH rośnie. Dlatego długie manipulacje poza inkubatorem (liczenie, mikroskopia, wymiana pożywki) zmieniają pH, a barwa pożywki z czerwieni fenolowej — łososiowa przy pH ~7,4, malinowo-fioletowa przy alkalizacji, żółta przy zakwaszeniu przez metabolity przerośniętej hodowli — jest tanim, natychmiastowym wskaźnikiem stanu. Część laboratoriów pracujących z długimi manipulacjami stosuje pożywki buforowane inaczej (np. HEPES) albo systemy niezależne od CO₂, właśnie po to, by uniezależnić pH od atmosfery.

Trzy regulowane parametry: temperatura, CO₂, wilgotność

Inkubator odtwarza środowisko zbliżone do wnętrza organizmu, utrzymując jednocześnie:

  • Temperaturę ~37 °C — optymalną dla większości linii ssaczych (hodowle owadzie, roślinne czy niektóre pierwotniaki wymagają innych temperatur). Kluczowa jest nie tyle sama wartość, ile jednorodność i stabilność w całej komorze oraz szybki powrót po otwarciu drzwi.
  • ~5% CO₂ — dla ustawienia pH przez bufor wodorowęglanowy (patrz wyżej).
  • Wilgotność względną ~95% (w praktyce często podawaną jako >80%) — utrzymywaną tacą z wodą na dnie komory. Wysoka wilgotność ogranicza parowanie pożywki, które w małych naczyniach szybko zmieniałoby osmolarność i zagęszczało hodowlę. Parowanie jest szczególnie groźne dla studzienek brzeżnych płytek wielodołkowych („efekt brzegowy").

Wyświetlacz inkubatora nie jest niezależnym dowodem poprawności. Czujniki dryfują, a dryf temperatury lub CO₂ zmienia pH, zanim pojawią się objawy morfologiczne. Dlatego parametry weryfikuje się okresowo przyrządem odniesienia (kalibrowany termometr, niezależny analizator CO₂, w razie potrzeby pomiar pH pożywki), a nie tylko odczytem z panelu.

Sposób ogrzewania: płaszcz wodny kontra ogrzewanie bezpośrednie

Dwie główne konstrukcje różnią się sposobem dostarczania i utrzymywania ciepła; mają przeciwstawne mocne strony i nie ma wśród nich uniwersalnie lepszej.

Płaszcz wodny (water-jacketed) otacza komorę roboczą zbiornikiem wody o dużej pojemności cieplnej. Woda biernie stabilizuje temperaturę, tłumi drobne wahania i — co bywa decydujące — utrzymuje temperaturę wielokrotnie dłużej niż konstrukcje powietrzne w razie zaniku zasilania; masa wody działa jak akumulator ciepła. Cena tej stabilności to: duża masa (trudny transport i ustawienie), konieczność napełniania, uzupełniania i okresowej dezynfekcji wody (sam płaszcz może stać się rezerwuarem skażenia, jeśli jest zaniedbany), oraz to, że wiele takich modeli nie ma wbudowanego cyklu sterylizacji wysokotemperaturowej. Płaszcz wodny jest dobrym wyborem tam, gdzie zasilanie bywa niestabilne, a stabilność termiczna krytyczna.

Ogrzewanie bezpośrednie / płaszcz powietrzny (direct-heat / air-jacketed) grzeje bezpośrednio ścianki komory elementami grzejnymi. Zalety: szybszy powrót temperatury i CO₂ po otwarciu drzwi (mniejsza bezwładność), częsta obecność wbudowanej sterylizacji wysokotemperaturowej, mniejsza masa i mniej konserwacji (brak wody do pielęgnacji). Wadą jest krótszy czas utrzymania temperatury przy awarii zasilania. To zwykle lepszy wybór do ruchliwych, współdzielonych pracowni i środowisk GMP, gdzie drzwi otwierają się dziesiątki razy dziennie, a możliwość automatycznej dekontaminacji i krótki czas serwisu są cenniejsze niż bezwładność cieplna.

Cecha Płaszcz wodny Ogrzewanie bezpośrednie
Stabilność termiczna bardzo wysoka (duża masa wody) dobra, zależna od regulacji
Powrót po otwarciu drzwi wolniejszy szybszy
Utrzymanie temp. przy zaniku prądu wielokrotnie dłuższe krótkie
Sterylizacja wysokotemperaturowa zwykle brak często wbudowana
Konserwacja woda: napełnianie, dezynfekcja mniejsza
Masa / mobilność duża, ciężki lżejszy
Typowe zastosowanie niestabilne zasilanie, wrażliwe hodowle ruchliwe laboratoria, GMP

Czujnik CO₂: podczerwień kontra przewodność cieplna

Sposób pomiaru CO₂ decyduje o dokładności i o tym, jak szybko inkubator odtwarza atmosferę po otwarciu drzwi.

  • Czujnik na podczerwień (IR, infrared / NDIR) mierzy absorpcję promieniowania podczerwonego przez CO₂ przy charakterystycznej długości fali. Jest niezależny od wilgotności i temperatury, dokładny, szybko reaguje i zapewnia szybki powrót do zadanego stężenia po otwarciu drzwi. Preferowany dla wrażliwych hodowli i wszędzie tam, gdzie drzwi otwiera się często. Bywa droższy i wymaga okresowej weryfikacji zera.
  • Czujnik przewodności cieplnej (TC, thermal conductivity) wnioskuje o stężeniu CO₂ z przewodności cieplnej atmosfery komory. Jest tańszy, ale wrażliwy na zmiany wilgotności i temperatury (a te gwałtownie zmieniają się po otwarciu drzwi), przez co powrót do stabilnego odczytu bywa wolniejszy i mniej dokładny w warunkach wysokiej wilgotności. Wystarcza do mniej wymagających zastosowań i stabilnej pracy z rzadkim otwieraniem.

W praktyce, dla hodowli ssaczych w wysokiej wilgotności i przy częstym otwieraniu drzwi, czujnik IR jest wyborem domyślnym; TC to opcja budżetowa do mniej krytycznych zadań.

Kontrola skażeń: najtrudniejszy problem inkubatora

Ciepłe, wilgotne wnętrze inkubatora jest idealną pożywką dla pleśni, bakterii i drożdży. Skażenie inkubatora potrafi zniszczyć wiele hodowli naraz i jest jednym z najkosztowniejszych zdarzeń w pracowni. Producenci stosują wiele nakładających się strategii, a ich obecność i jakość to jedno z ważniejszych kryteriów zakupu:

  • Cykl dekontaminacji wysokotemperaturowej — automatyczne wygrzewanie całej komory. Spotyka się różne poziomy: łagodne cykle wilgotne (~90 °C), pośrednie (~140 °C) oraz najostrzejsze suche wygrzewanie ~180 °C, które niszczy również spory. Im wyższa temperatura, tym pewniejsza dekontaminacja, ale i dłuższy przestój oraz wymóg, by cały osprzęt (czujniki, filtry, taca) znosił tę temperaturę.
  • Filtracja powietrza HEPA w obiegu wewnętrznym — inkubatory z wymuszonym obiegiem przepuszczają powietrze komory przez filtr HEPA, obniżając liczbę cząstek i zarodników; przyspiesza to też przywracanie jednorodności po otwarciu drzwi.
  • Wnętrza z miedzi lub jej stopów — miedź ma właściwości przeciwdrobnoustrojowe (jony miedzi uszkadzają błony i białka mikroorganizmów), więc miedziane komory ograniczają rozwój skażenia między cyklami dekontaminacji. Kompromisem jest wyższa cena i inna pielęgnacja powierzchni niż stal nierdzewna.
  • Podgrzewany wlot/króciec CO₂ i eliminacja kondensacji — punkty, w których skrapla się woda, są miejscami startu skażenia; konstrukcje minimalizują zimne powierzchnie.
  • Dodatki do wody i sterylna taca — środki hamujące rozwój mikroorganizmów w tacy z wodą (przy zachowaniu ostrożności, by nie parowały do hodowli).
  • UV i waporyzowany nadtlenek wodoru (H₂O₂) — stosowane w wybranych modelach jako uzupełnienie; UV ma jednak ograniczoną, powierzchniową skuteczność (jak w komorach BSC), a nie zastępuje wygrzewania.

Żadna z tych metod nie zwalnia z dyscypliny obsługi: przecierania wnętrza, dezynfekcji wnoszonych naczyń, regularnej wymiany i dezynfekcji wody w tacy oraz ograniczania czasu otwarcia drzwi. Najlepszy inkubator obsługiwany niedbale i tak się skazi.

Atmosfery specjalne: hipoksja i inkubatory tri-gas

Standardowy inkubator reguluje tylko CO₂, pozwalając, by tlen pozostawał na poziomie atmosferycznym (~18–20% w komorze). Tymczasem fizjologiczne stężenie tlenu w tkankach jest znacznie niższe (często 1–7%, zależnie od tkanki) — to tzw. normoksja fizjologiczna, w odróżnieniu od „normoksji hodowlanej" na powietrzu. Dla wielu badań (komórki macierzyste, niedotlenienie nowotworów, kardiomiocyty, hodowle mózgowe) różnica jest istotna, bo tlen wpływa na metabolizm, sygnalizację (np. czynniki HIF) i stres oksydacyjny.

Do kontroli tlenu służą inkubatory tri-gas (trójgazowe): obok CO₂ regulują także O₂, obniżając go przez wypieranie azotem z butli. Pozwalają ustawić hipoksję (np. 5% czy 2% O₂), a niektóre — również podwyższony tlen. Kosztem jest zużycie azotu, wyższa cena i bardziej złożony osprzęt (dodatkowy czujnik O₂, instalacja gazu). Skrajną formą kontroli środowiska są komory/stacje hipoksyjne, w których również manipulacje wykonuje się w obniżonym tlenie, aby hodowla ani na chwilę nie zetknęła się z powietrzem.

Instalacja, media i monitoring

Inkubator zależy od otoczenia i infrastruktury:

  • Stabilne zasilanie i plan awarii — zanik prądu grozi utratą temperatury i atmosfery; krytyczne hodowle zabezpiecza się zasilaniem awaryjnym, a przynajmniej procedurą i monitoringiem. Płaszcz wodny daje tu dodatkowy margines czasu.
  • Zasilanie w CO₂ (i N₂ dla tri-gas) — butle z reduktorem, najlepiej automatyczne przełączanie między dwiema butlami (bez przerwy w dostawie), oraz alarm niskiego ciśnienia. Pusta butla w weekend to utrata hodowli.
  • Woda do tacy — jakości odpowiedniej do hodowli; szczegóły w artykule o wodzie laboratoryjnej.
  • Monitoring i alarmy — czujniki temperatury i CO₂ z alarmami, rejestracja (data logging) oraz powiadomienia zdalne; w środowiskach regulowanych wymagany jest udokumentowany zapis parametrów.
  • Lokalizacja — z dala od źródeł drgań, przeciągów i wahań temperatury otoczenia; nie w bezpośrednim nasłonecznieniu ani przy urządzeniach oddających ciepło.

Dobrą praktyką jest redundancja: rozdzielenie cennych hodowli na dwa inkubatory, tak by awaria jednego nie zniszczyła całego materiału.

Kwalifikacja inkubatora

IQ: instalacja

Sprawdza się:

  • model i numer seryjny;
  • położenie i odstępy;
  • stabilność podłoża;
  • zasilanie;
  • reduktor i zakres ciśnienia gazu;
  • przyłącza;
  • kierunek otwierania;
  • wersję oprogramowania;
  • alarmy i komunikację.
OQ: funkcje

Testuje się:

  • temperaturę;
  • CO₂;
  • O₂ w tri-gas;
  • alarm drzwi;
  • alarm braku gazu;
  • alarm wysokiego i niskiego parametru;
  • baterię lub wysyłkę po zaniku zasilania;
  • cykl dekontaminacji;
  • blokady.
PQ: rzeczywista praca

Urządzenie powinno spełniać kryteria z półkami, naczyniami i obciążeniem podobnym do rutynowego. Ważne są:

  • jednorodność temperatury;
  • stabilność CO₂;
  • recovery po standardowym otwarciu;
  • parowanie w płytkach;
  • pH reprezentatywnej pożywki;
  • zachowanie podczas typowego dnia.

Mapowanie temperatury i CO₂

Jedna sonda sterownika nie opisuje całej komory. Kalibrowane czujniki umieszcza się w narożach, centrum, przy drzwiach i na kilku wysokościach. Mapowanie powinno ustalić:

  • punkt najzimniejszy i najcieplejszy;
  • gradient pionowy;
  • wpływ drzwi;
  • wpływ zapełnienia;
  • czas recovery;
  • właściwą pozycję niezależnego monitora.

CO₂ mierzy się analizatorem odniesienia po osiągnięciu stabilności. Próbka gazu nie może być pobrana w sposób, który sam rozszczelnia komorę lub zasysa powietrze.

Kalibracja po zdarzeniu

Weryfikacja jest potrzebna po:

  • przeniesieniu;
  • serwisie czujnika;
  • dekontaminacji wpływającej na element pomiarowy;
  • długiej awarii;
  • nieoczekiwanej zmianie barwy pożywki;
  • odchyleniu kontroli.

Ustawienie offsetu tak, aby panel zgadzał się z jednym pomiarem, nie zastępuje diagnostyki źródła.

Recovery po otwarciu

Producenci często podają czas powrotu, lecz metoda testu może różnić się czasem otwarcia, temperaturą sali i obciążeniem. Własny test powinien używać typowego scenariusza:

drzwi otwarte przez 30 s
→ zamknięcie
→ czas do powrotu temperatury
→ czas do powrotu CO₂
→ czas do stabilizacji bez overshoot

Szybki odczyt czujnika nie gwarantuje, że pH medium już wróciło. Naczynie ma własną objętość, wymianę gazową i bezwładność.

Taca wodna i parowanie

Do tacy używa się wody o jakości i dodatkach zgodnych z instrukcją. Nie każdy środek dezynfekcyjny nadaje się do odparowywania w pobliżu komórek.

Procedura określa:

  • rodzaj wody;
  • poziom;
  • częstość wymiany;
  • czyszczenie;
  • reakcję na osad lub biofilm;
  • czas po dekontaminacji przed przywróceniem hodowli.
Test płytki

Efekt brzegowy można ocenić, ważąc płytkę lub mierząc osmolarność po zadanym czasie. Napełnienie zewnętrznych studzienek medium lub buforem zmniejsza parowanie, ale zmienia użyteczną liczbę studzienek i powinno być częścią planu doświadczenia.

Kontrola O₂ poza inkubatorem

Ustawienie 2% O₂ nie daje pełnej hipoksji eksperymentalnej, jeśli płytka:

  • długo stoi w BSC;
  • jest obrazowana na otwartym mikroskopie;
  • ma często zmieniane medium nasycone powietrzem;
  • jest transportowana bez kontroli atmosfery.

Należy określić, czy celem jest:

  • długotrwała adaptacja;
  • krótki bodziec;
  • hipoksja podczas całej manipulacji;
  • reoxygenation.

Komora hipoksyjna lub zamknięty system może być potrzebny, gdy krótki kontakt z powietrzem zmienia wynik.

Alarm i reakcja

Alarm ma przypisaną osobę, eskalację i działanie.

Przykłady:

  • brak CO₂: sprawdzenie butli, reduktora i zaworu;
  • wysoka temperatura: ograniczenie otwierania i ocena grzania;
  • niska temperatura: zasilanie, drzwi, otoczenie;
  • odchylenie O₂: N₂, sonda i szczelność;
  • skażenie: kwarantanna hodowli, identyfikacja zakresu i dekontaminacja.

Po awarii nie wystarczy przywrócić panelu. Hodowle ocenia się według czasu, trendu, pH, morfologii, żywotności i celu.

Dobór, segment cenowy i całkowity koszt posiadania

Kolejność decyzji przy zakupie:

  1. Profil pracy — częstość otwierania drzwi (za tym idzie wybór IR i ogrzewania bezpośredniego), liczba użytkowników, wymogi GMP.
  2. Potrzeba kontroli O₂ — jeśli tak, inkubator tri-gas i instalacja azotu; jeśli nie, standardowy dwugazowy.
  3. Kontrola skażeń — poziom cyklu dekontaminacji (do 180 °C dla najpewniejszej), HEPA, miedziane wnętrze.
  4. Stabilność zasilania — przy niestabilnym: płaszcz wodny lub zasilanie awaryjne.
  5. Pojemność i redundancja — jeden duży czy dwa mniejsze inkubatory (redundancja kontra koszt i miejsce).
  6. Monitoring i serwis lokalnie — rejestracja, alarmy zdalne, dostępność kalibracji.

Segment cenowy (orientacyjnie): prosty inkubator dwugazowy z czujnikiem TC to segment wejściowy (rząd kilkunastu tysięcy złotych); modele z czujnikiem IR, dekontaminacją wysokotemperaturową, HEPA i miedzianym wnętrzem — segment średni–wyższy; inkubatory tri-gas z kontrolą O₂ i pełnym monitoringiem są najdroższe, do czego dochodzi koszt gazów (CO₂, a przy tri-gas znaczne zużycie N₂) i serwisu. Perspektywę kosztową rozwija artykuł Koszty wejścia do badań.

Przykładowe realne urządzenia

Przykłady ilustrujące różne podejścia do kontroli skażeń i czujników (nie rekomendacje):

  • Thermo Scientific Heracell Vios — inkubator z czujnikiem IR, miedzianym wnętrzem (Cu) o działaniu przeciwdrobnoustrojowym i wysokotemperaturowym cyklem dekontaminacji ~180 °C; wersje z HEPA w obiegu i kontrolą O₂ (tri-gas).
  • PHCbi (dawniej Panasonic/Sanyo) seria MCO — znane z wnętrza ze stopu miedzi inCu saFe oraz dekontaminacji waporyzowanym H₂O₂ (SafeCell); szeroka gama tri-gas do hipoksji.
  • Eppendorf New Brunswick Galaxy i CellXpert — inkubatory z czujnikiem IR i naciskiem na jednorodność temperatury oraz szybki powrót po otwarciu drzwi.
  • Binder seria C / CB — europejskie inkubatory z płaszczem gazowym i sterylizacją gorącym powietrzem.
  • Memmert INCO i Nuaire — kolejne przykłady obecne na rynku PL.

Do inkubatora dobiera się osprzęt: system automatycznego przełączania butli CO₂ (np. reduktory z automatyką), niezależny analizator CO₂ do kalibracji (np. Fyrite lub czujniki elektroniczne) oraz zdalny monitoring temperatury.

Najczęstsze problemy i błędy

  • Niedobrana para bufor↔atmosfera — pożywka na 5% CO₂ trzymana pod innym stężeniem daje złe pH mimo poprawnych wskazań; barwa pożywki to pierwszy sygnał.
  • Skażenie tacy z wodą — zaniedbana woda staje się rezerwuarem pleśni i bakterii; wymaga regularnej wymiany i dezynfekcji.
  • Zbyt częste i długie otwieranie drzwi — każde otwarcie wybija temperaturę, CO₂ i wilgotność; przy czujniku TC powrót jest szczególnie wolny.
  • Poleganie na wyświetlaczu — bez okresowej kalibracji niezależnym przyrządem dryf czujnika pozostaje niewykryty.
  • Brak zabezpieczenia gazu i prądu — pusta butla CO₂ lub zanik zasilania w weekend niszczy hodowle; ratują automatyczne przełączanie butli, alarmy i redundancja.
  • Parowanie w płytkach brzeżnych — przy zbyt niskiej wilgotności studzienki brzeżne odparowują szybciej („efekt brzegowy"), zaburzając wyniki.
  • Mylenie normoksji hodowlanej z fizjologiczną — hodowla na powietrzu (~18% O₂) bywa dla komórek hiperoksją względem tkanki; dla wrażliwych badań potrzebny tri-gas.

Checklista miesięczna

  • Czy zewnętrzny monitoring działa?
  • Czy butla rezerwowa jest pełna i przełączenie sprawne?
  • Czy reduktor ma właściwe ciśnienie?
  • Czy taca jest czysta?
  • Czy w narożach nie ma kondensacji lub biofilmu?
  • Czy uszczelka i drzwi wewnętrzne domykają się?
  • Czy filtry i porty są zgodne z harmonogramem?
  • Czy analizator odniesienia ma ważną kalibrację?
  • Czy recovery po otwarciu pozostaje typowy?
  • Czy alarm dociera poza godzinami?
  • Czy hodowle krytyczne są rozdzielone?

Najkrótsza zasada

Inkubator nie przechowuje „37°C i 5% CO₂”; utrzymuje zwalidowane środowisko, którego wynik biologiczny trzeba potwierdzić pH, osmolarnością i zachowaniem komórek.
