Wirówka: rozdział według gęstości i rozmiaru

Wirówka rozdziela składniki zawiesiny, zastępując powolną sedymentację grawitacyjną znacznie silniejszym polem odśrodkowym. W laboratorium komórkowym służy najczęściej do osadzenia komórek w zwarty osad (pelet), by wymienić pożywkę, przemyć komórki, oddzielić je od odczynników po dysocjacji albo odzyskać po wirowaniu supernatantu; w biologii molekularnej — do izolacji kwasów nukleinowych, białek, organelli i wirusów. Choć wygląda prosto, jest urządzeniem, w którym energia kinetyczna wirującego rotora jest ogromna, a błąd w doborze parametrów niszczy albo próbkę, albo sprzęt, albo — w skrajnym przypadku — zagraża operatorowi.

Ten artykuł rozwija sekcję o wirówkach z przewodnika Wyposażenie laboratorium komórkowego. Wyjaśnia, dlaczego wirówkę dobiera się według siły, a nie obrotów, jak działają typy rotorów, jakie są klasy wirówek, jak bezpiecznie i odtwarzalnie prowadzić wirowanie oraz jak zabezpieczyć materiał zakaźny. Podstawowe reguły bezpieczeństwa mechanicznego i kontroli aerozoli są zebrane także w materiałach OSHA i CDC.1

Mierz siłę (× g), nie obroty (obr/min)

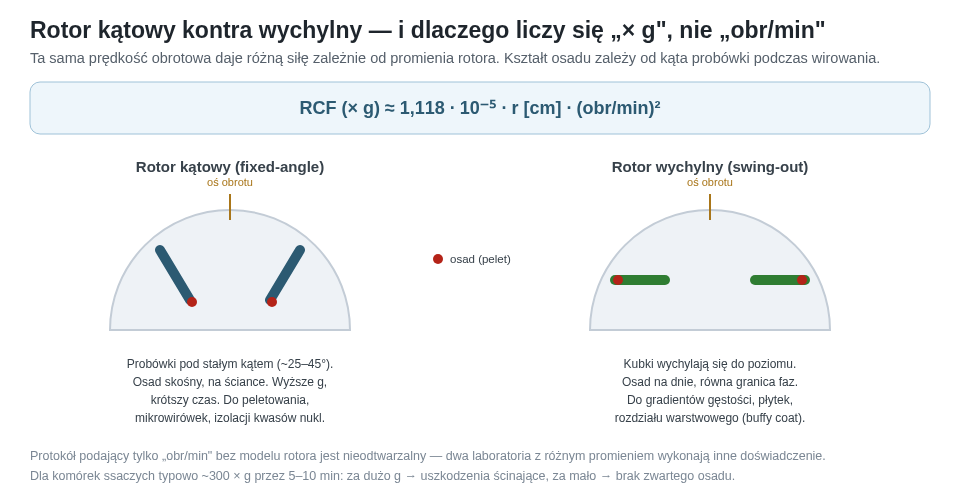

Porównanie rotora kątowego i wychylnego: położenie probówek podczas wirowania, kształt osadu oraz wzór na względną siłę odśrodkową. Ta sama prędkość obrotowa daje różną siłę zależnie od promienia rotora.
Porównanie rotora kątowego i wychylnego: położenie probówek podczas wirowania, kształt osadu oraz wzór na względną siłę odśrodkową. Ta sama prędkość obrotowa daje różną siłę zależnie od promienia rotora.

Najważniejsza — a wciąż nagminnie łamana — zasada dotyczy jednostek. Wirowanie opisuje się względną siłą odśrodkową (RCF, Relative Centrifugal Force) w wielokrotnościach przyspieszenia ziemskiego (× g), a nie samą prędkością obrotową (obr/min, RPM). Powód jest fizyczny: siła odśrodkowa zależy nie tylko od prędkości kątowej, lecz także od promienia, na jakim znajduje się próbka:

RCF (× g) ≈ 1,118 · 10⁻⁵ · r · (obr/min)²

gdzie r to promień wirowania w centymetrach (odległość próbki od osi obrotu). Wynikają z tego dwa praktyczne wnioski. Po pierwsze, RCF rośnie z kwadratem obrotów — podwojenie obrotów czterokrotnie zwiększa siłę. Po drugie, ta sama prędkość obrotowa daje różną siłę w rotorach o różnym promieniu: protokół podający tylko „obr/min" bez modelu rotora jest niejednoznaczny i nieodtwarzalny — dwa laboratoria z różnymi rotorami wykonają w istocie inne doświadczenie. Rzetelny protokół zawsze podaje RCF (a jeśli obroty, to z modelem rotora lub promieniem), i przeliczenie robi się dla konkretnego rotora. Ponieważ próbka rozciąga się od dna do menisku, rozróżnia się jeszcze RCF przy dnie (r_max) i przy menisku (r_min) — dla precyzyjnych rozdziałów podaje się r_max.

Uzupełniającą wielkością przy rozdziałach gradientowych i peletowaniu jest k-factor (współczynnik klarowania) rotora: im niższy, tym szybciej dany rotor osadza cząstki o zadanym współczynniku sedymentacji. Pozwala on porównywać rotory i przeliczać czas wirowania między nimi (t₂ = t₁ · k₂ / k₁).

RCF nie jest jedynym parametrem procesu

Dwa runy przy 300 × g przez 5 min mogą się różnić, jeśli zmienią się:

  • promień użyty do obliczenia;
  • czas rozpędzania;
  • moment rozpoczęcia odliczania;
  • hamowanie;
  • temperatura;
  • objętość i wysokość słupa;
  • lepkość;
  • geometria naczynia;
  • rotor.
Od kiedy liczy się czas

Część urządzeń odlicza od startu, część po osiągnięciu prędkości. Przy krótkim runie różnica ma znaczenie. Protokół powinien określać logikę aparatu albo zwalidować wynik na konkretnym modelu.

Acceleration i brake

Szybkie hamowanie jest wygodne przy peletowaniu, ale może zaburzyć gradient. Przy izolacji PBMC często używa się łagodnego przyspieszenia i wyłączonego hamulca, aby nie mieszać warstw. „Brake off” wydłuża całkowity czas zajęcia urządzenia.

Temperatura zadana i próbki

Wyświetlacz opisuje komorę lub czujnik urządzenia, nie natychmiastową temperaturę cieczy. Rotor o dużej masie potrzebuje pre-cooling, a próbka może ogrzać się podczas załadunku.

Raport 4°C powinien rozróżniać:

  • setpoint;
  • pre-cooling;
  • temperaturę początkową próbki;
  • wynik walidacji.

Rotor: kątowy, wychylny, pionowy

Kształt i zachowanie osadu zależą od geometrii rotora — a wolno używać wyłącznie rotorów przeznaczonych do danej wirówki:

  • Rotor kątowy (fixed-angle) trzyma probówki pod stałym kątem (zwykle 25–45°) do osi. Cząstki wędrują do zewnętrznej ścianki i zsuwają się po niej, tworząc skośny osad. Zapewnia wyższe RCF i krótsze czasy, bo droga sedymentacji jest krótka; jest domyślny w mikrowirówkach i przy peletowaniu (osadzanie komórek, izolacja kwasów nukleinowych, sedymentacja różnicowa).
  • Rotor wychylny (swing-out / swinging-bucket) ma kubki, które podczas rozpędzania wychylają się do poziomu. Osad tworzy się na dnie probówki, a granice faz są równe i prostopadłe do osi probówki. To rotor do gradientów gęstości, rozdziału warstwowego (np. izolacja komórek jednojądrzastych na gradiencie, buffy coat), płytek wielodołkowych i wszędzie tam, gdzie liczy się czysta, pozioma granica faz.
  • Rotor pionowy (vertical) trzyma probówki równolegle do osi; daje bardzo krótką drogę sedymentacji i krótkie czasy w wirowaniu strefowym/izopyknicznym, ale wymaga ostrożnego zatrzymywania, by nie zaburzyć gradientu.

Peletowanie, rate-zonal i isopycnic

Peletowanie

Cząstki przemieszczają się do dna lub ścianki. Wynikiem jest osad i supernatant. Liczą się odzysk, czystość i możliwość resuspensji.

Sedimentation velocity

W gradiencie cząstki rozdzielają się według szybkości sedymentacji. Run musi zakończyć się, zanim wszystkie osiądą. Przeładowanie próbki poszerza strefy.

Isopycnic

Cząstka przemieszcza się do miejsca, w którym jej gęstość wyporowa odpowiada gradientowi. Czas prowadzi do równowagi, a położenie nie zależy wtedy po prostu od szybkości.

Nie wolno kopiować g × czas między tymi trybami bez zachowania geometrii, gradientu i sposobu frakcjonowania.

Klasy wirówek: od mikro- po ultrawirówkę

Wirówki dzieli się na stołowe (benchtop) i podłogowe (floor-standing), a te ostatnie osiągają wyższe prędkości i pojemności:

  • Mikrowirówka — do małych objętości (probówki 0,2–2 mL); szybka, kompaktowa, do biologii molekularnej i szybkiego osadzania.
  • Wirówka stołowa ogólnego przeznaczenia / wieloprzeznaczeniowa — przyjmuje różne rotory i adaptery (probówki, butle, płytki); typowy „koń roboczy" pracowni hodowlanej do osadzania komórek przy niskich–średnich prędkościach.
  • Wirówka niskoobrotowa i szybkoobrotowa (low-speed / super-speed) — podłogowe, o większej pojemności i wyższych prędkościach, do większych objętości i cięższych zadań.
  • Ultrawirówka — osiąga setki tysięcy × g; pracuje w komorze próżniowej (ograniczenie tarcia i grzania powietrza) i z chłodzeniem, do rozdziału organelli, wirusów, dużych kompleksów białkowych i wirowań izopyknicznych. Wymaga rygorystycznej kontroli rotorów.

Wybór klasy wynika z objętości, wymaganego RCF i rodzaju rozdziału; do rutynowego osadzania komórek zwykle wystarcza wirówka stołowa z chłodzeniem.

Parametry wirowania komórek

Komórki ssacze są wrażliwe na naprężenia ścinające, dlatego osadza się je łagodnie. Dobrym punktem wyjścia jest ~300 × g przez 5–10 minut: siła zbyt duża powoduje uszkodzenia mechaniczne, spadek żywotności i pękanie komórek (uwalniając zawartość, która zlepia osad), a siła zbyt mała nie tworzy zwartego peletu, przez co część komórek ginie przy odsysaniu supernatantu. Optymalne parametry zależą od typu komórek (delikatne komórki pierwotne, neurony czy komórki macierzyste bywają wrażliwsze) i powinny pochodzić ze zwalidowanego protokołu, a nie z „zawsze tak robimy". Dla wrażliwych i termolabilnych próbek stosuje się wirówki z chłodzeniem (utrzymanie ~4 °C), bo tarcie i praca rotora podgrzewają komorę.

Jak kwalifikować krok

Nie optymalizuje się samego wyglądu peletu. Mierzy się:

  • odzysk żywych komórek;
  • żywotność;
  • ilość pozostającą w supernatancie;
  • łatwość resuspensji;
  • agregację;
  • marker funkcjonalny.

Można porównać macierz RCF × czas, utrzymując ten sam rotor, objętość, medium i hamowanie. Najłagodniejszy warunek osiągający potrzebny odzysk jest zwykle lepszy od maksymalnego zwartego peletu.

Naczynie jest częścią systemu

Probówka musi być zgodna z:

  • maksymalnym RCF;
  • rotorem i adapterem;
  • temperaturą;
  • próżnią ultrawirówki;
  • cieczą i gradientem;
  • poziomem napełnienia;
  • sposobem uszczelnienia.

Adapter podpiera naczynie w przewidziany sposób. Za mała probówka w przypadkowym wkładzie może się zdeformować lub pęknąć.

Maksymalna prędkość systemu

Dopuszczalny run ogranicza najsłabszy element:

wirówka → rotor → bucket → adapter → probówka → zamknięcie

Nie wolno używać maksimum rotora, jeśli probówka ma niższy limit.

Materiał i chemia

Polipropylen, poliwęglan i inne polimery różnią się odpornością na rozpuszczalniki, temperaturę i wielokrotne użycie. Sole pozostawione na rotorze aluminiowym sprzyjają korozji. Środek dezynfekcyjny musi być zgodny zarówno biologicznie, jak i materiałowo.

Wyważenie, zmęczenie rotora i bezpieczeństwo mechaniczne

Wirówka gromadzi dużą energię kinetyczną, więc bezpieczeństwo mechaniczne jest tu równie ważne jak wynik rozdziału:

  • Wyważenie — probówki umieszcza się symetrycznie i o zbliżonej masie (nie objętości — liczy się masa, zwłaszcza przy różnych cieczach). Niewyważenie wywołuje drgania, które niszczą łożyska, a w skrajnym przypadku prowadzą do rozerwania rotora. Nieparzystą liczbę próbek równoważy się „ślepą" probówką (blank).
  • Dobór i stan rotora — tylko rotory przeznaczone do danej wirówki, bez korozji, pęknięć i uszkodzeń; zabrudzenia i sól usuwa się, bo przyspieszają korozję.
  • Zmęczenie i „derating" rotora — rotory (zwłaszcza aluminiowe, do ultrawirówek) mają ograniczoną liczbę cykli i podlegają zmęczeniu metalu; prowadzi się dziennik użycia (logbook) i, zgodnie z zaleceniami producenta, obniża dopuszczalną prędkość ze starzeniem lub wycofuje rotor po przekroczeniu limitu cykli.
  • Nieotwieranie do zatrzymania — pokrywę otwiera się dopiero po całkowitym zatrzymaniu wirnika; wirówki mają blokady, których nie wolno obchodzić.
  • Dziennik, SOP i szkolenie — bezpieczna praca wymaga oceny ryzyka, pisemnej procedury, przeszkolenia użytkowników i rejestru użycia; to nie formalność, lecz warunek wyłapania zużytego rotora, zanim zawiedzie.

Wyważenie: matryca, nie intuicja

W rotorze wychylnym przeciwległe buckety powinny mieć:

  • zgodny typ;
  • ten sam adapter;
  • równą masę całego zestawu;
  • prawidłowe zawieszenie.

Przeciwległa probówka z wodą nie jest właściwym balansem dla cieczy o innej gęstości, jeśli dopasowano tylko objętość. Używa się wagi w tolerancji wymaganej przez producenta.

Niektóre rotory dopuszczają zdefiniowane konfiguracje niepełne, inne wymagają wszystkich bucketów. Instrukcja modelu rozstrzyga; symetria „na oko” nie wystarcza.

Biozabezpieczenie: aerozole i rotory aerozoloszczelne

Wirowanie jest jedną z głównych czynności generujących aerozole w laboratorium: pęknięcie probówki, przelanie lub nawet samo hamowanie mogą rozpylić drobne kropelki materiału. Dlatego przy pracy z materiałem zakaźnym (od poziomu BSL-2 wzwyż) stosuje się szczelne, aerozoloszczelne kubki lub rotory z uszczelnieniem (O-ringi, pokrywy typu safety cup / sealed rotor). Zasada operacyjna jest prosta i istotna: kubki i rotory napełnia się i otwiera dopiero w komorze bezpieczeństwa biologicznego (BSC), a nie na otwartym blacie — dzięki temu ewentualny aerozol powstały w trakcie wirowania pozostaje uwięziony w szczelnym naczyniu aż do otwarcia go w kontrolowanej przestrzeni komory. Po podejrzeniu pęknięcia odczekuje się przed otwarciem, by aerozol opadł, i postępuje zgodnie z procedurą dekontaminacji. To domyka logikę: sama wirówka nie chroni operatora — chroni go kombinacja szczelnego rotora i komory BSC, opisanej w artykule Komory bezpieczeństwa biologiczne (BSC).

BMBL 6 wskazuje sealed rotors lub safety cups dla materiału wymagającego takiej kontroli oraz załadunek i rozładunek w BSC lub innym containment device.2

Pęknięta probówka

Jeżeli podczas pracy słychać nietypowy hałas:

  1. przerwij zgodnie z instrukcją;
  2. nie otwieraj natychmiast;
  3. ostrzeż osoby;
  4. zastosuj czas osiadania aerozolu z SOP;
  5. przenieś sealed bucket do BSC;
  6. załóż właściwe PPE;
  7. użyj kompatybilnego środka;
  8. usuń szkło narzędziem, nie dłonią;
  9. sprawdź rotor i komorę;
  10. udokumentuj incydent.

Jeśli doszło do pęknięcia w otwartym rotorze, zakres skażenia i procedura będą inne. CDC opisuje potrzebę zestawu awaryjnego, czasu na osiadanie aerozolu oraz otwierania canistra w BSC.3

Kwalifikacja i kontrola działania

Odbiór wirówki obejmuje:

  • instalację na stabilnej powierzchni;
  • prześwity i wentylację;
  • zasilanie;
  • listę kompatybilnych rotorów;
  • blokadę pokrywy;
  • detekcję niewyważenia;
  • overspeed protection;
  • wskazanie prędkości;
  • temperaturę;
  • timer.
Weryfikacja prędkości

Zewnętrzny pomiar tachometrem pozwala sprawdzić RPM. Następnie dla znanego promienia można obliczyć RCF. Nie mierzy bezpośrednio odzysku biologicznego, ale kontroluje część toru.

Temperatura

Sprawdza się zachowanie w typowym runie z reprezentatywnym rotorem, obciążeniem i wstępnym schłodzeniem. Pojedynczy pomiar pustej komory nie wystarcza.

Timer i hamowanie

Przy krótkich runach różnica sekund może być ważna. Weryfikuje się czas, profil acceleration/brake i zachowanie po zaniku zasilania.

Minimalny rekord runu

  • identyfikator urządzenia;
  • rotor i bucket;
  • adapter;
  • RCF oraz promień odniesienia;
  • czas;
  • temperatura/setpoint;
  • acceleration i brake;
  • format, objętość i masa;
  • operator;
  • odchylenia.

W prostym rutynowym procesie część informacji może być zdefiniowana wersją SOP i zapisana jako numer metody.

Dobór, segment cenowy i całkowity koszt posiadania

Kolejność decyzji:

  1. Objętości i format naczyń — probówki mikro, stożkowe 15/50 mL, butle, płytki; przesądza o rozmiarze wirówki i dostępnych rotorach/adapterach.
  2. Wymagane RCF i rodzaj rozdziału — proste osadzanie komórek (niskie g) kontra gradienty i izolacje (rotor wychylny, wyższe g, może ultrawirówka).
  3. Chłodzenie — konieczne dla wrażliwych i termolabilnych próbek oraz długich wirowań.
  4. Biozabezpieczenie — dostępność aerozoloszczelnych kubków/rotorów, jeśli praca dotyczy materiału zakaźnego.
  5. Zestaw rotorów i adapterów — elastyczność (wieloprzeznaczeniowość) kontra koszt; rotory bywają znaczącą częścią wydatku.
  6. Serwis, dziennik rotora i miejsce — podłogowe modele wymagają miejsca i stabilnego podłoża.

Segment cenowy (orientacyjnie): mikrowirówka i prosta wirówka stołowa to segment wejściowy; wirówka stołowa z chłodzeniem i zestawem rotorów — segment średni; wirówki podłogowe wysokoobrotowe, a zwłaszcza ultrawirówki z rotorami, są znacznie droższe (same rotory ultrawirówki bywają kosztem porównywalnym z mniejszą wirówką). Do TCO należą rotory (zużywalne, z limitem cykli), serwis, chłodzenie i energia. Perspektywę kosztową rozwija artykuł Koszty wejścia do badań.

Przykładowe realne urządzenia

Przykłady ilustrujące klasy wirówek (nie rekomendacje):

  • Eppendorf 5424 / 5425 (mikrowirówki) oraz 5810 R / 5910 R (wirówki stołowe z chłodzeniem, litera „R" oznacza refrigerated) — bardzo rozpowszechnione „konie robocze" pracowni; dostępne z rotorami kątowymi i wychylnymi oraz aerozoloszczelnymi pokrywami.
  • Thermo Scientific Sorvall (np. Legend X1, LYNX) i marka Heraeus Megafuge — stołowe i podłogowe wirówki ogólnego przeznaczenia i wysokoobrotowe, z certyfikowanymi biozabezpieczeniami rotorów.
  • Beckman Coulter Allegra (stołowe), Avanti J (wysokoobrotowe podłogowe) i Optima (ultrawirówki osiągające setki tysięcy × g, z komorą próżniową) — pełne spektrum aż po rozdziały izopykniczne.
  • Hettich (np. Universal, Rotina) i Sigma — europejscy producenci szeroko obecni na rynku PL.

Rotory i aerozoloszczelne kubki (biocontainment) kupuje się jako dedykowany osprzęt do konkretnej wirówki; producenci prowadzą listy zgodności i limity cykli rotorów.

Najczęstsze błędy

  • Podawanie „obr/min" zamiast „× g" — czyni protokół nieodtwarzalnym między rotorami; zawsze podawaj RCF (lub obroty z modelem rotora).
  • Niewyważenie rotora — drgania niszczące łożyska i grożące rozerwaniem; równoważ masą, nie objętością.
  • Zbyt duże g przy komórkach — uszkodzenia ścinające i spadek żywotności; dla ssaczych zwykle ~300 × g wystarcza.
  • Praca z materiałem zakaźnym bez szczelnych kubków — wirowanie generuje aerozole; napełniaj i otwieraj rotory w BSC.
  • Ignorowanie limitu cykli rotora — zmęczenie metalu prowadzi do awarii; prowadź dziennik i przestrzegaj derating.
  • Otwieranie przed zatrzymaniem — obchodzenie blokady grozi urazem; czekaj na pełne zatrzymanie.
  • Zły rotor do zadania — kątowy zamiast wychylnego przy gradiencie zaburza granice faz.
  • Pomijanie acceleration i brake — identyczne RCF i czas nie gwarantują tego samego gradientu.
  • Balans objętością zamiast masą — różne gęstości tworzą niewyważenie.
  • Przekroczenie limitu probówki — maksimum rotora nie jest maksimum całego systemu.
  • Zaufanie setpointowi temperatury — nie opisuje automatycznie próbki.

Checklista przed startem

  • Czy rotor jest kompatybilny i bez uszkodzeń?
  • Czy adaptery oraz buckety są właściwe?
  • Czy probówki mają odpowiedni limit RCF?
  • Czy poziom napełnienia jest prawidłowy?
  • Czy zestawy są zważone i rozmieszczone zgodnie z matrycą?
  • Czy RCF obliczono dla właściwego promienia?
  • Czy acceleration, brake i temperatura odpowiadają metodzie?
  • Czy materiał wymaga sealed rotor lub safety cups?
  • Czy pokrywy i O-ringi są czyste oraz zamknięte?
  • Czy nietypowy dźwięk lub drganie uruchomi zatrzymanie?
