Streszczenie

Narząd na chipie nie jest pomniejszonym narządem. Jest kontrolowanym układem mikrofizjologicznym, w którym komórki rosną w określonej geometrii, pod przepływem, na granicy dwóch przedziałów albo pod działaniem siły mechanicznej. Chip może odtworzyć barierę pęcherzyk–naczynie, kanalik nerkowy, metabolizm wątroby lub skurcz mięśnia sercowego — lecz tylko w zakresie przewidzianym przez konstrukcję.

Najważniejszą zaletą jest możliwość osobnego ustawiania przepływu, stężenia, naprężenia, składu komórek i czasu. Największą pułapką jest pomylenie kontroli technicznej z kompletnością biologiczną. Wynik ma wartość predykcyjną dopiero po walidacji dla konkretnego narządu, punktu końcowego i klasy substancji. Zmiany regulacyjne w USA otwierają drogę metodom bez zwierząt, ale nie czynią każdego urządzenia automatycznie zaakceptowanym zamiennikiem badania in vivo.

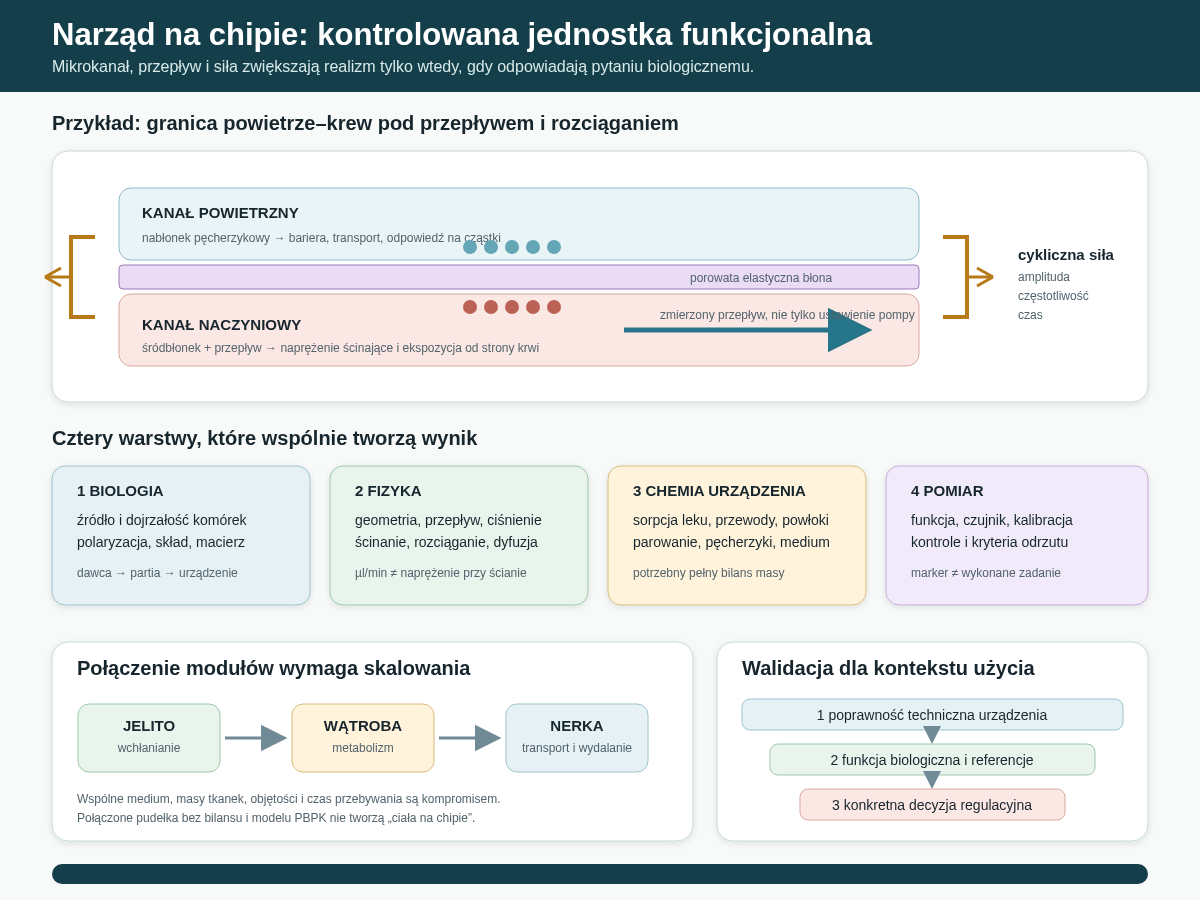

Narząd na chipie odtwarza funkcjonalną jednostkę, na przykład granicę nabłonek–śródbłonek pod przepływem i rozciąganiem. Wynik zależy od czterech warstw: biologii komórek, fizyki urządzenia, chemii materiałów oraz walidacji w określonym kontekście użycia. Połączenie modułów nie tworzy automatycznie „ciała na chipie”.
Narząd na chipie odtwarza funkcjonalną jednostkę, na przykład granicę nabłonek–śródbłonek pod przepływem i rozciąganiem. Wynik zależy od czterech warstw: biologii komórek, fizyki urządzenia, chemii materiałów oraz walidacji w określonym kontekście użycia. Połączenie modułów nie tworzy automatycznie „ciała na chipie”.

„Chip” nie oznacza elektroniki

Nazwa pochodzi z mikroprodukcji i niewielkiego urządzenia z kanałami. W środku mogą nie znajdować się żadne układy scalone. Elektroniczne czujniki są opcjonalne.

Istotą jest kontrolowane mikrośrodowisko: komórki, macierz, płyn, granica przedziałów i bodźce mechaniczne. Dlatego w dokumentach regulacyjnych często używa się szerszego terminu MPS — microphysiological system. Organ-on-chip jest jedną z rodzin MPS.

Funkcjonalna jednostka zamiast bryły

Pełne płuco zawiera drogi oddechowe, miliony pęcherzyków, krążenie, odporność, unerwienie i mechanikę klatki piersiowej. Chip płucny może skupić się na jednym pęcherzykowo-włośniczkowym interfejsie.

Pełna nerka filtruje krew, zagęszcza mocz, reguluje elektrolity i wydziela hormony. Chip kanalika bliższego może modelować polaryzację, transport i toksyczność po określonej stronie nabłonka. To zawężenie jest zaletą, jeśli odpowiada pytaniu.

Projekt zaczyna się od decyzji, nie od narządu

Pytanie „czy zbudować wątrobę na chipie?” jest zbyt szerokie. Trzeba ustalić, czy model ma mierzyć:

  • metabolizm związku;
  • tworzenie toksycznego metabolitu;
  • wydzielanie albuminy;
  • transport żółciowy;
  • zapalenie;
  • przewlekłe włóknienie;
  • czy interakcję z innym narządem.

Każdy cel wymaga innego składu komórek, czasu, przepływu i punktu końcowego.

Co naprawdę dodaje przepływ

W statycznej studzience stężenie składników zmienia się między wymianami medium. Metabolity gromadzą się, a gruba warstwa cieczy ogranicza wymianę gazową. W mikrokanale można stale dostarczać substraty i usuwać produkty.

Przepływ tworzy też naprężenie ścinające na powierzchni komórek. Śródbłonek, kanaliki nerkowe i drogi żółciowe odbierają je jako sygnał: zmieniają cytoszkielet, polaryzację, połączenia i transportery. Sama obecność pompy nie gwarantuje jednak fizjologicznej wartości siły.

Natężenie przepływu nie jest naprężeniem

Ta sama liczba mikrolitrów na minutę daje inne naprężenie w szerokim i wąskim kanale. Znaczenie mają wysokość, szerokość, lepkość oraz profil prędkości. W płytkim kanale prostokątnym naprężenie przy ścianie rośnie w przybliżeniu wraz z lepkością i przepływem, a silnie maleje wraz z kwadratem wysokości.

Dlatego publikacja powinna podać geometrię i obliczone albo zmierzone naprężenie, nie tylko ustawienie pompy. Trzeba również uwzględnić komórki i macierz, które z czasem zwężają kanał.

Przepływ stały, pulsacyjny i oscylacyjny

Naczynia tętnicze doświadczają pulsacji, a obszary rozgałęzień mogą mieć przepływ zaburzony. Kanalik nerkowy i wątroba pracują w innych zakresach. Przepływ stały jest łatwiejszy do kontroli, ale może nie odtwarzać badanego sygnału.

Jeżeli hipoteza dotyczy mechanotransdukcji, kształt fali jest częścią eksperymentu. Średnia prędkość nie wystarcza do opisu szczytów, częstotliwości i kierunku.

Czas przebywania i gradient stężenia

W mikrokanale lek nie działa jednocześnie na wszystkie komórki. Płyn przemieszcza się, substancja dyfunduje do tkanki, wiąże z materiałem i może być metabolizowana. Na wyjściu stężenie może być inne niż w zbiorniku.

Czas przebywania zależy od objętości i przepływu. Zbyt szybki przepływ wypłukuje wydzielane czynniki, zbyt wolny zwiększa ich lokalne nagromadzenie. Ten sam układ może więc wspierać lub tłumić sygnalizację parakrynną.

Błona tworzy dwie strony biologii

Porowata membrana umożliwia hodowlę nabłonka po jednej stronie i śródbłonka po drugiej. Oddzielne kanały pozwalają podać związek od strony światła narządu lub krwi.

Polaryzacja ma znaczenie. Transporter może występować wyłącznie na powierzchni apikalnej albo bazolateralnej. Podanie cisplatyny do niewłaściwego przedziału może dać inny wynik niż ekspozycja od strony krążenia.

Płuco na chipie: historyczny przykład

W klasycznym urządzeniu z 2010 roku nabłonek pęcherzykowy i śródbłonek rosły po przeciwnych stronach elastycznej, porowatej błony. Kanały boczne pod podciśnieniem cyklicznie ją rozciągały, naśladując ruch oddechowy. Model odtwarzał odpowiedzi na bakterie, cytokiny i nanocząstki, a rozciąganie zmieniało ich transport oraz reakcję zapalną.1

Przełom nie polegał na zbudowaniu płuca. Polegał na połączeniu granicy powietrze–krew z przepływem i mechanicznym bodźcem w układzie, który można było perturbować.

Rozciąganie jest dawką

Amplituda, częstotliwość, kierunek i czas rozciągania wpływają na komórki. „Ruch oddechowy” powinien być opisany liczbowo. Zbyt duże odkształcenie może modelować wentylacyjne uszkodzenie płuca, a nie fizjologiczny oddech.

Membrana i macierz również mają własną sztywność. Ten sam procent odkształcenia na innym materiale może przenieść na komórki inną siłę.

Jelito na chipie: przepływ, deformacja i drobnoustroje

Model jelitowy łączył nabłonek z przepływem, cykliczną deformacją przypominającą ruch ściany i hodowlą drobnoustrojów.2 Pozwolił osobno wyłączać mechanikę i badać jej udział w przerostach bakterii oraz zapaleniu.

To pokazuje siłę chipu: nie tylko dodaje elementy, ale umożliwia ich kontrolowane usuwanie. Nadal nie zawiera pełnej motoryki jelita, unerwienia, odporności śluzówkowej i dopływu składników z diety.

Kanalik nerkowy: znaczenie kierunku transportu

Komórki kanalika bliższego pod przepływem mogą lepiej wytwarzać rąbek szczoteczkowy, rzęskę pierwotną i transportery niż w płaskiej hodowli. Wczesny model wykazał transport albuminy i glukozy oraz odpowiedź na cisplatynę bliższą fizjologii niż warunki statyczne.3

Dwukanałowe układy pokazały, że toksyczność cisplatyny zależy od ekspozycji bazolateralnej i położenia transportera OCT2. To nie detal konstrukcyjny, lecz mechanizm decydujący o wyniku.

Wątroba: metabolizm przed toksycznością

Hepatocyt może przekształcić związek w metabolit mniej lub bardziej toksyczny. Model wątrobowy wymaga więc utrzymania enzymów, transporterów, polaryzacji i odpływu produktów przez odpowiednio długi czas.

W ślepym badaniu 27 znanych związków jeden system Liver-Chip osiągnął czułość 87% i swoistość 100% dla polekowego uszkodzenia wątroby.4 To mocny wynik dla określonej platformy, zestawu związków i definicji punktu końcowego — nie certyfikat wszystkich chipów wątrobowych.

Serce na chipie

Kardiomiocyty mogą rosnąć na elastycznych belkach, w hydrożelu albo między słupkami. Ugięcie konstrukcji pozwala oszacować siłę skurczu. Elektrody mierzą przewodzenie i rytm, a przepływ dostarcza lek.

iPSC dają dostęp do komórek konkretnego genotypu, ale często pozostają niedojrzałe. Częstotliwość stymulacji, obciążenie mechaniczne i skład energetyczny mogą poprawiać dojrzałość. Wynik arytmii nie powinien być interpretowany bez temperatury, rytmu bazowego i stężenia wolnego leku.

Bariera krew–mózg

Model bariery może łączyć śródbłonek, perycyty i astrocyty po przeciwnych stronach membrany. Przepływ wpływa na połączenia ścisłe i transportery. Mierzy się przepuszczalność markerów oraz opór elektryczny.

Wysoki opór nie dowodzi automatycznie prawidłowego transportu receptorowego ani całej neuro-naczyniowej jednostki. Bariera może być szczelna z niewłaściwego powodu, na przykład przez nadmiernie zwartą linię komórkową.

TEER i przepuszczalność odpowiadają na inne pytania

TEER mierzy opór elektryczny warstwy. Jest czuły na szczelność połączeń, ale również na geometrię elektrod, temperaturę i powierzchnię. Przepuszczalność znacznika mierzy jego realne przejście między przedziałami.

Mały znacznik hydrofilowy, albumina i związek lipofilowy mogą przekraczać barierę innymi drogami. Dlatego walidacja bariery potrzebuje więcej niż jednego markera i bilansu masy.

Czujnik może mierzyć proces w czasie

Elektrody, optody i biosensory mogą rejestrować opór, tlen, pH, glukozę, mleczan lub rytm bez niszczenia próbki. Krzywa czasowa ujawnia przejściowy stres i regenerację, których nie widać w punkcie końcowym.

Czujnik również wymaga kalibracji w rzeczywistym medium. Białka mogą pokrywać powierzchnię, sygnał może dryfować, a temperatura zmieniać odpowiedź. Odczyt „wbudowany” nie jest z definicji poprawny.

Pobranie próbki zmienia mały układ

W studzience pobranie 20 mikrolitrów jest drobne. W chipie może stanowić znaczną część całej objętości i zmienić ciśnienie, stężenie oraz czas przebywania. Martwa objętość przewodu może być większa niż kanał z komórkami.

Plan próbkowania trzeba włączyć do bilansu płynu. Warto mierzyć wejście, wyjście i pozostałość w urządzeniu, zamiast zakładać, że związek, którego nie ma w odpływie, został metabolizowany.

Materiał urządzenia jest odczynnikiem

PDMS jest przezroczysty, elastyczny, przepuszcza gazy i łatwo odwzorowuje mikrokanały. Jednocześnie może pochłaniać hydrofobowe związki, oddawać nieusieciowane składniki i przepuszczać parę wodną.

Faktyczna ekspozycja komórek może być znacznie niższa od nominalnej. Powłoka, nasycenie materiału lub zastosowanie szkła i tworzyw termoplastycznych ograniczają problem, ale każdy materiał ma własne wiązanie, autofluorescencję i przepuszczalność.

Bilans masy jest obowiązkowy w farmakologii

Warto oznaczyć lek w zbiorniku wejściowym, odpływie, medium, komórkach i — jeśli to możliwe — materiale urządzenia. Kontrolny chip bez komórek oddziela sorpcję od metabolizmu.

Bez bilansu spadek stężenia może zostać błędnie opisany jako klirens wątrobowy. Dotyczy to szczególnie związków lipofilowych i leków silnie wiążących białka.

Pęcherzyk powietrza jest zdarzeniem biologicznym

Pęcherzyk może przerwać przepływ, oderwać warstwę komórek i gwałtownie zmienić naprężenie. Może powstać przy zmianie temperatury, nieszczelności albo podłączaniu przewodu.

Odwadnianie, odgazowanie medium, pułapki pęcherzyków i procedura napełniania są częścią jakości. Chip po epizodzie z pęcherzykiem nie powinien być automatycznie traktowany jak prawidłowe powtórzenie.

Pompa również wpływa na model

Pompa strzykawkowa daje określony przepływ, ale może pulsować przy małych prędkościach. Pompa perystaltyczna wprowadza rytm i pracuje z przewodami. Układ grawitacyjny jest prostszy, lecz zmienia ciśnienie w czasie.

Materiał przewodów wiąże związki, a duży zbiornik rozcieńcza wydzielane mediatory. Schemat całej pętli jest ważniejszy niż zdjęcie samego chipu.

Źródło komórek ustala granicę interpretacji

Linia unieśmiertelniona jest dostępna i powtarzalna, ale może mieć nietypowe transportery oraz metabolizm. Komórki pierwotne są bliższe tkance, lecz mają ograniczoną dostępność, zmienność dawców i tracą fenotyp.

Komórki z iPSC umożliwiają modele genetyczne i potencjalnie duże serie. Ich różnicowanie kierowane może pozostawić niedojrzałe lub poboczne populacje. Nazwa narządu na obudowie nie poprawia automatycznie biologii komórek.

Dawca, chip i kanał to różne poziomy n

Kilka pól obrazu w jednym kanale to powtórzenia pomiarowe. Dwa kanały tego samego urządzenia mogą dzielić medium i nie być niezależne. Pięć chipów zasianych tą samą partią komórek mierzy powtarzalność techniczną, nie różnorodność ludzi.

Analiza powinna zachować hierarchię:

dawca → partia komórek → seria urządzeń → chip → kanał → pole lub komórka

Wniosek o populacji pacjentów wymaga wielu niezależnych dawców.

Organoid i chip rozwiązują inne problemy

Organoid wykorzystuje samoorganizację, by tworzyć różne typy komórek i przestrzeń tkankową. Chip narzuca przepływ, granice i bodźce. Organoid może mieć złożony skład bez kontrolowanej perfuzji; chip może mieć świetną fizykę z uproszczonym nabłonkiem.

Połączenie organoidu z mikroprzepływem może poprawić ekspozycję i dostęp do dwóch stron tkanki. Powstaje jednak nowy model, który trzeba ponownie zwalidować — nie suma automatycznie najlepszych cech obu metod.

Model naczynia wymaga perfuzji przez światło

Komórki śródbłonka mogą tworzyć sieć markerów w macierzy. Funkcjonalne naczynie powinno mieć drożne światło, ciągły przepływ, barierę i możliwość wymiany z sąsiednią tkanką.

Perfuzja obok sieci nie jest perfuzją przez nią. Trzeba pokazać wejście, wyjście, prędkość, przeciek i zachowanie pod zmianą ciśnienia.

Od jednego narządu do wielu modułów

Połączenie jelita, wątroby i nerki może modelować kolejno wchłanianie, metabolizm oraz wydalanie. Aktywny metabolit wytworzony w jednym module dociera wtedy do drugiego.

Problemem jest skala. Stosunek masy wątroby do nerki, objętość krwi, przepływy i czasy przebywania nie mieszczą się łatwo na jednej płytce. Fizyczne zmniejszenie każdego narządu w tej samej proporcji nie zachowuje wszystkich praw transportu.

Wspólne medium jest kompromisem

Hepatocyty, śródbłonek, kardiomiocyty i nabłonek jelita wymagają innych hormonów, podłoża i tlenu. Wspólny płyn może pogorszyć każdy moduł. Oddzielne media połączone przez membrany zachowują specjalizację, ale zmieniają transport.

Przed połączeniem trzeba wykazać stabilność każdego modułu w warunkach wspólnego systemu. Awaria wątroby nie może być błędnie opisana jako toksyczność leku dla serca przez uwolnienie nieswoistych mediatorów.

Skalowanie wymaga modelu matematycznego

Fizjologicznie oparte modele farmakokinetyczne, PBPK, mogą przeliczać stężenia i klirens z chipu na organizm. Potrzebują objętości, przepływów, wiązania białek, metabolizmu i udziału narządów.

„Ciało na chipie” bez takiego modelu pozostaje połączonym zestawem hodowli. Z modelem matematycznym może testować konkretne przewidywanie, ale wynik zależy od założeń obu warstw.

Choroba na chipie wymaga właściwej przyczyny

Stan chorobowy można wprowadzić przez komórki pacjenta, wariant izogeniczny, cytokinę, patogen, zmianę przepływu albo macierzy. Te drogi nie są równoważne.

Duża dawka cytokiny może odtworzyć końcowe zapalenie, lecz nie jego inicjację. Chip jest dobrym modelem określonego mechanizmu choroby, jeśli perturbacja odpowiada pytaniu i można ją odwrócić właściwą interwencją.

Walidacja analityczna poprzedza biologiczną

Najpierw trzeba wiedzieć, czy urządzenie podaje to, co deklaruje:

  • rzeczywisty przepływ i ciśnienie;
  • rozkład naprężenia;
  • szczelność kanałów;
  • stężenie wejściowe oraz wyjściowe;
  • stabilność temperatury, tlenu i pH;
  • dokładność czujników;
  • zmienność między urządzeniami.

Dopiero potem można przypisywać różnicę komórkom.

Walidacja biologiczna nie polega na maksymalnej liczbie markerów

Zestaw pomiarów powinien wynikać z mechanizmu działania modelu. Dla kanalika będą to polaryzacja, transport i odpowiedź na znane inhibitory. Dla wątroby — metabolizm, wydzielanie, transport żółciowy i mechanizm toksyczności. Dla bariery — opór, przepuszczalność oraz transportery.

Marker potwierdza obecność białka. Funkcja pokazuje, czy układ wykonuje zadanie, dla którego powstał.

Związki referencyjne muszą obejmować sukcesy i porażki

Walidacja predykcyjna wymaga związków dodatnich i ujemnych, najlepiej ocenianych w zaślepieniu. Zestaw powinien obejmować różne mechanizmy, zakresy ekspozycji i trudne przypadki.

Jeżeli wybierze się tylko silne toksyny w wysokich dawkach, niemal każda hodowla wypadnie dobrze. Najbardziej wartościowe są związki, które odróżniają model od prostszego testu albo wyjaśniają znaną różnicę między gatunkami.

Kontekst użycia jest jednostką kwalifikacji

Nie kwalifikuje się „technologii organ-on-chip” jako całości. Kwalifikuje się określoną platformę, procedurę, komórki i punkt końcowy dla zdefiniowanej decyzji, na przykład oceny ryzyka uszkodzenia wątroby przez małe cząsteczki w danym zakresie.

Zmiana dostawcy komórek, materiału, przepływu lub algorytmu może wymagać badania porównywalności. To samo urządzenie może być wystarczające do przesiewu mechanistycznego, ale nie do zastąpienia badania bezpieczeństwa.

Przeniesienie między laboratoriami jest testem dojrzałości

Prototyp może działać w zespole jego twórców dzięki wiedzy nie zapisanej w protokole. Kwalifikacja wymaga procedur, kryteriów akceptacji, kontroli partii i szkolenia.

Badanie międzylaboratoryjne ujawnia zależność od operatora, pompy, obrazu i lokalnego źródła komórek. Automatyzacja pomaga tylko wtedy, gdy również ona jest walidowana.

Co naprawdę zmieniła ustawa FDA Modernization Act 2.0

Ustawa z 2022 roku rozszerzyła język amerykańskiego prawa tak, by w dokumentacji przedklinicznej można było wykorzystywać metody inne niż tradycyjne badania na zwierzętach, w tym MPS. Nie oznaczała zakazu badań na zwierzętach ani automatycznej akceptacji dowolnego chipu.

Sponsor nadal musi dostarczyć dowody adekwatne do ryzyka i produktu. Regulator ocenia, czy metoda jest wiarygodna w konkretnym kontekście.

Mapa FDA z 2025 roku i działania z 2026 roku

W kwietniu 2025 roku FDA ogłosiła plan stopniowego ograniczania badań na zwierzętach, początkowo ze szczególnym uwzględnieniem przeciwciał monoklonalnych. Mapa wymienia MPS, organoidy, modele obliczeniowe i dane ludzkie jako uzupełniający zestaw NAM.5

W 2026 roku FDA raportowała realizację pierwszego roku i rozwój wytycznych dotyczących walidacji NAM oraz ograniczania długich badań na naczelnych.6 Jest to proces wdrażania oparty na ryzyku, nie jednorazowe zastąpienie całej toksykologii chipem.

Podejście europejskie

EMA rozwija sieć ekspertów NAM i procedury doradztwa oraz kwalifikacji. Podkreśla opis okoliczności użycia, ograniczeń, wiarygodności, relewancji i zestawu związków referencyjnych.7

Wspólny kierunek to redukcja zwierząt tam, gdzie metoda ludzka dostarcza równoważnej lub lepszej informacji. Konkretna ścieżka zależy od produktu, pytania i pakietu dowodów.

„Zastępuje zwierzęta” ma kilka znaczeń

Chip może:

  • zastąpić eksperyment w badaniu mechanizmu;
  • odrzucić związek przed etapem zwierzęcym;
  • zmniejszyć liczbę grup lub dawek;
  • dostarczyć ludzkiego pomostu obok badania in vivo;
  • w zwalidowanym kontekście zastąpić określony wymagany test.

Te poziomy nie są zamienne. Redukcja liczby zwierząt w programie jest realną korzyścią, nawet jeśli pełny pakiet regulacyjny nadal zawiera badania in vivo.

Chip nie zastępuje badania klinicznego

Model może przewidzieć toksyczność albo mechanizm, ale nie odtwarza zmienności całego człowieka, współchorobowości, zachowania, odporności i długiego czasu. Pierwsze podanie ludziom nadal wymaga ostrożności.

Najlepsza rola chipu to poprawienie decyzji przed badaniem klinicznym: wybór związku, dawki początkowej, biomarkera i ryzyka wymagającego monitorowania.

Minimalna karta modelu

Obszar Co trzeba podać
Kontekst decyzja, narząd, mechanizm, klasa substancji
Komórki źródło, dawcy, dojrzałość, partia
Geometria kanały, membrany, macierz, powierzchnia
Przepływ medium, lepkość, profil, naprężenie i czas
Materiały sorpcja, przepuszczalność gazów, powłoki
Ekspozycja stężenie nominalne, wolne i zmierzone
Funkcja punkt końcowy zgodny z mechanizmem
Kontrole dodatnie, ujemne, chip bez komórek
Jakość pęcherzyki, przecieki, żywotność, kryteria odrzutu
Niezależne n dawcy, partie i urządzenia
Walidacja wewnętrzna, zaślepiona i międzylaboratoryjna
Ograniczenia brakujące przedziały i zakres niewłaściwych zastosowań

Jak czytać obietnicę „człowieka na chipie”

Warto zapytać:

  • Ile modułów jest funkcjonalnych jednocześnie?
  • Czy każdy zachowuje fenotyp we wspólnym medium?
  • Jak dobrano względne masy, przepływy i objętość płynu?
  • Czy metabolit rzeczywiście przechodzi z jednego modułu do drugiego?
  • Czy istnieje bilans masy oraz model PBPK?
  • Jak pobieranie próbek zmienia układ?
  • Których narządów i sprzężeń brakuje?
  • Dla jakiego przewidywania system został zwalidowany?

Liczba połączonych pudełek nie jest miarą zgodności z organizmem.

Najważniejsza zasada

Narząd na chipie jest dobry wtedy, gdy upraszcza organizm w sposób zgodny z decyzją. Przepływ, mechanika i granice tkankowe mogą ujawnić zjawisko niewidoczne w statycznej hodowli. Mogą też wprowadzić sorpcję, pęcherzyki, złe naprężenie i fałszywą pewność.

Nie należy pytać, czy chip jest „lepszy od zwierzęcia” w ogóle. Trzeba porównać konkretne metody dla konkretnego punktu końcowego i sprawdzić, która trafniej przewiduje człowieka.8,9 Następny tekst, Od modelu do dowodu klinicznego, porządkuje tę ścieżkę decyzji.
