Fermentor laboratoryjny: od mikroskali do kontroli procesu

Streszczenie

Mikrobioreaktor o objętości kilkudziesięciu mililitrów jest znakomity do równoległych krzywych wzrostu i automatycznych eksperymentów. Fermentor laboratoryjny zaczyna być potrzebny wtedy, gdy pytanie dotyczy transferu tlenu, pH, gazów, pienienia, pobierania próbek, bilansu masy albo przejścia do większej skali.

Różnica nie sprowadza się do większego naczynia. Profesjonalny fermentor łączy zbiornik o znanej geometrii, mieszadło, gazowanie, sondy pH i rozpuszczonego tlenu, pompy, sterownik, porty aseptyczne oraz zapis procesu. LAMBDA MINIFOR pokazuje klasę małego aparatu stołowego, a systemy Sartorius — przejście od równoległego rozwoju procesu do skali produkcyjnej. W sierpniu 2026 roku warianty MINIFOR były wystawione za około 13,4–20,5 tys. euro, czyli o rząd wielkości wyżej niż otwarte mikrobioreaktory.

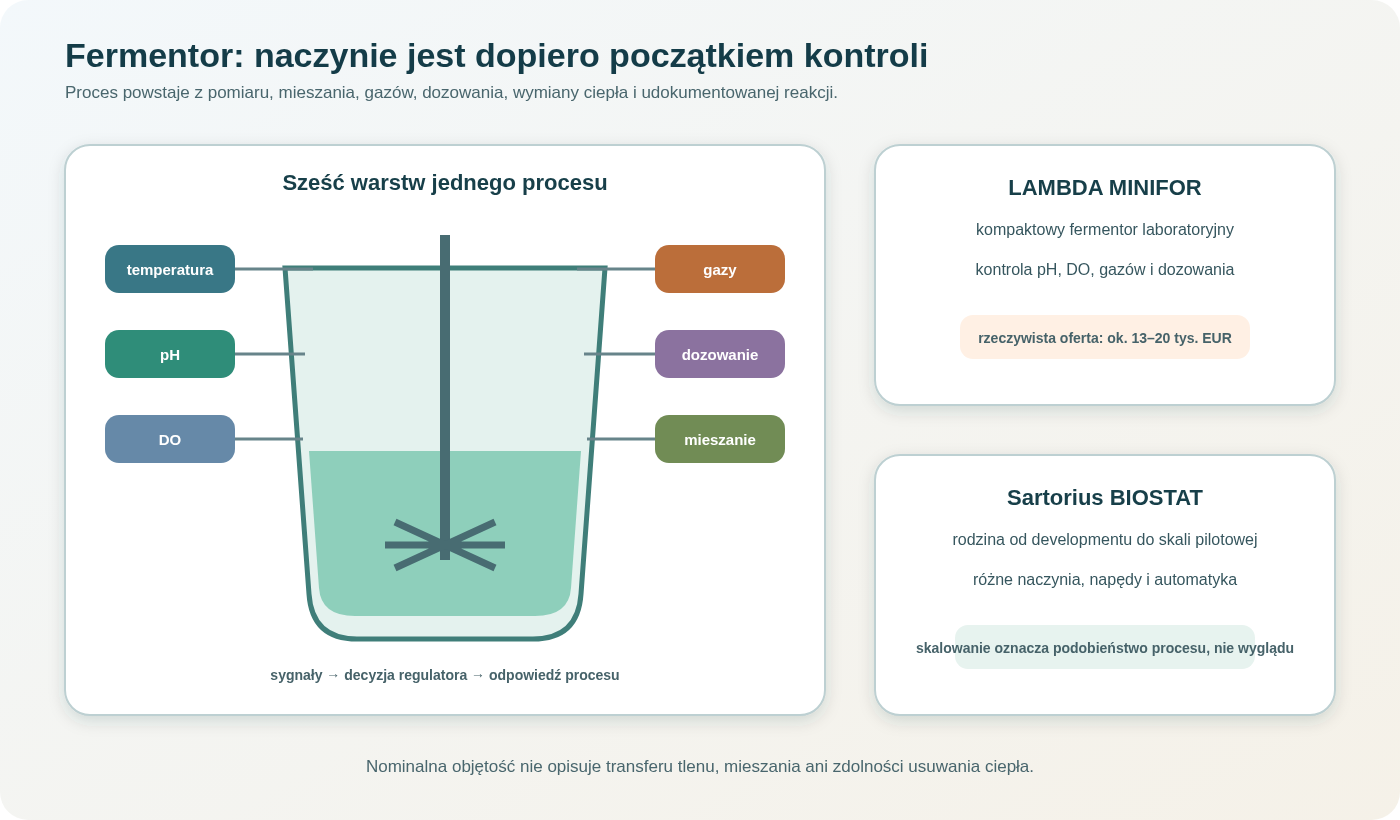

Nie większa fiolka, lecz więcej kontrolowanych bilansów

W hodowli komórki zużywają substrat i tlen, a wytwarzają biomasę, produkt, dwutlenek węgla, ciepło i metabolity. Aparat procesowy powinien pozwolić rozróżnić co najmniej cztery warstwy:

• stan biologiczny — wzrost, żywotność, produktywność i fenotyp;
• stan cieczy — pH, temperatura, stężenia i osmolalność;
• transport — mieszanie, dyspersja gazu i wymiana masy;
• działanie sterownika — gaz, obroty, pompy, grzanie, chłodzenie i korekty pH.

Jeżeli rejestrowane jest tylko OD, spadek tempa wzrostu ma wiele możliwych przyczyn. Jeżeli równocześnie widać spadek DO, wzrost obrotów i otwarcie zaworu tlenu, można odtworzyć odpowiedź procesu.

Siedem elementów pełnego fermentora

Naczynie i geometria

Znaczenie mają objętość robocza, średnica, wysokość cieczy, przegrody, położenie sond, króćców i mieszadła. Dwie hodowle o tej samej objętości nie są równoważne, jeśli jedna ma wąski, wysoki zbiornik, a druga szeroki i płytki.

Mieszadło

Obroty nie są uniwersalną miarą intensywności. Liczą się średnica i typ impellera, lepkość, moc oraz geometria zbiornika. Przybliżone wielkości używane do porównań to moc na objętość P/V, prędkość końcówki i czas mieszania. Ich utrzymanie jednocześnie przy zmianie skali zwykle nie jest możliwe.

Gazowanie

Gaz może trafiać do przestrzeni nad cieczą albo przez sparger. Regulator zmienia przepływ powietrza, wzbogacenie tlenem, skład mieszaniny lub ciśnienie. Przepływ często zapisuje się jako vvm, czyli objętości gazu na objętość cieczy na minutę. Ten sam vvm nie daje jednak tego samego transportu w naczyniach o innej geometrii.

Sondy

Najczęstsze pomiary inline to temperatura, pH i rozpuszczony tlen. Sonda nie mierzy „prawdy” bezwarunkowo. Ma kalibrację, dryf, opóźnienie, wymagania sterylizacji i położenie w zbiorniku. Pęcherzyk przy membranie albo osad na sensorze może zmienić wskazanie bez zmiany całej kultury.

Pompy

Pompy podają kwas, zasadę, pożywkę, induktor lub środek przeciwpienny oraz odbierają kulturę. Każdy tor wymaga osobnej identyfikacji, zgodności materiałowej i kalibracji. Masa zbiorników przed i po procesie bywa lepszym dowodem rzeczywistego dozowania niż suma czasu załączenia pompy.

Sterownik

Sterownik wykonuje kaskady. Gdy DO spada, może najpierw zwiększyć mieszanie, później przepływ powietrza, a na końcu udział tlenu. Ta kolejność wpływa na ścinanie, pienienie, koszt gazu i metabolizm. Sam wykres DO bez historii elementów wykonawczych nie wystarcza do interpretacji.

Próbkowanie i analiza zewnętrzna

Inline nie zastępuje wszystkiego. Próbki służą do pomiaru biomasy, żywotności, substratu, metabolitu, produktu i czystości. Port musi umożliwiać reprezentatywne pobranie bez wprowadzania skażenia i bez pozostawiania martwej objętości o innej historii niż zbiornik.

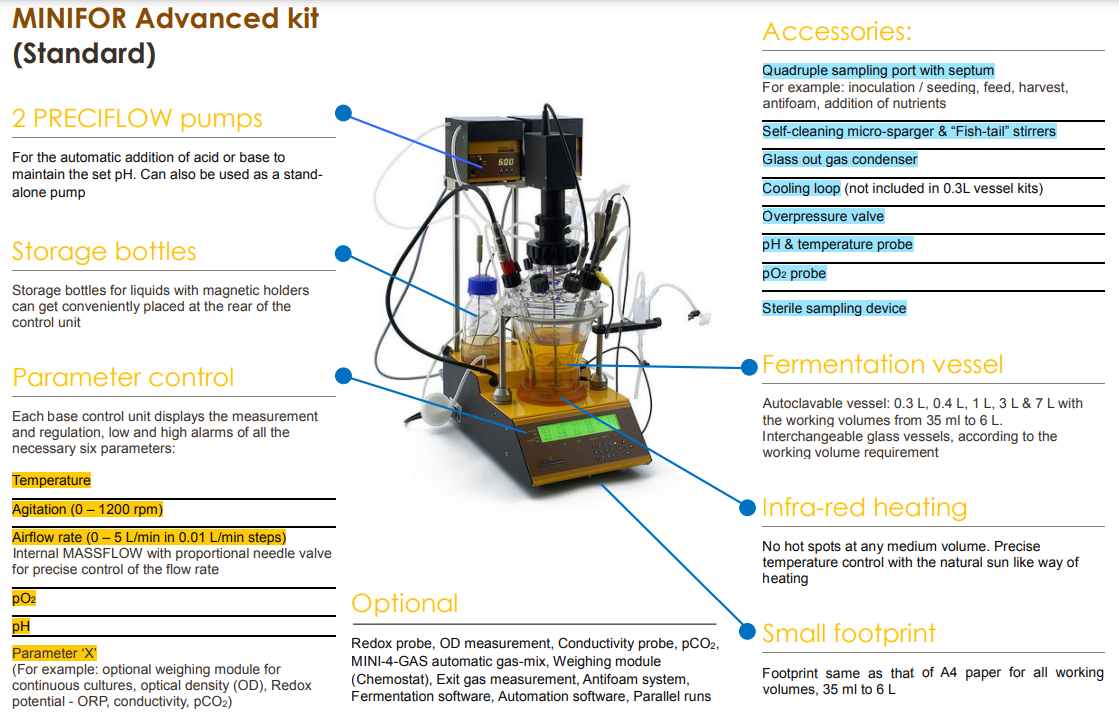

LAMBDA MINIFOR jako próg aparatury procesowej

MINIFOR jest stołowym fermentorem oferowanym z naczyniami od setek mililitrów do kilku litrów. Producent pokazuje zastosowania z kontrolą temperatury, pH, tlenu, gazów i pompami do pracy okresowej, fed-batch oraz ciągłej. Dostępne są warianty o różnych pojemnościach i konfiguracjach.¹

Karta urządzenia w serwisie Bioreaktory rozdziela pojemność naczynia od objętości roboczej. Klasyczny MINIFOR przyjmuje borokrzemowe naczynia 0,3, 0,4, 1, 3 oraz 6–7 l, natomiast użyteczny zakres całej rodziny wynosi około 35 ml–6,5 l. Dolna granica nie oznacza więc, że każde z tych naczyń można napełnić 35 ml: zakres roboczy wynika z dobranej geometrii, położenia sond, spargera i elementu mieszającego.³

Najbardziej charakterystyczny jest napęd. MINIFOR nie obraca klasycznego wału z turbiną, lecz porusza pionowo zespołem Vibromixer z perforowanymi tarczami albo mieszadłami typu fish-tail. Sterowanie podaje częstotliwość 0–20 Hz; spotykany w materiałach odpowiednik 0–1200 rpm jest przeliczeniem marketingowym, a nie prędkością obrotową impellera. Nie wolno więc bezpośrednio przenosić na MINIFOR korelacji P/V, prędkości końcówki czy prędkości minimalnego zawieszenia wyznaczonych dla klasycznego STR.

Wbudowany MASSFLOW reguluje przepływ gazu w zakresie do 5 l/min, a do systemu można dołączyć cztery niezależne pompy. Pomiar pH obejmuje pełny zakres 0–14, zaś tlen mierzy sonda Clarka w zakresie 0–25 mg O₂/l. Grzałka podczerwieni ma moc 150 W; jej regulacja zaczyna się około 5°C ponad temperaturą otoczenia, dlatego chłodzenie i zejście poniżej temperatury pomieszczenia trzeba traktować jako osobną funkcję instalacji. Klasyczny kontroler zapisuje i wymienia dane z komputerem przez RS-485 oraz programy FNet lub SIAM, co oznacza zależność od właściwego konwertera, portu COM i wersji oprogramowania.

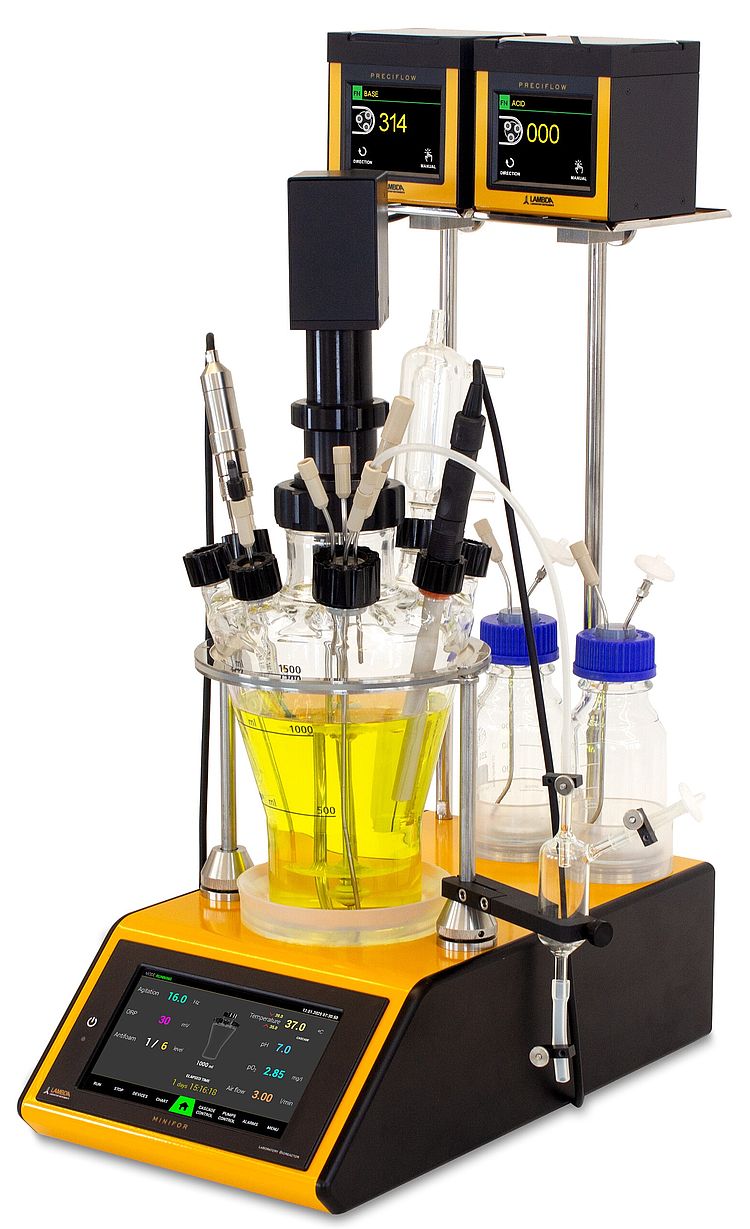

Minifor2Bio touch: ta sama część procesowa, inna automatyka

Nowszy Minifor2Bio touch zachowuje szklane naczynia 0,35/0,4/1/3/7 l i pionowy Vibromixer, ale przenosi obsługę na 7-calowy ekran dotykowy. Ma dwa procesory, 2 GB RAM i 8 GB pamięci nieulotnej, z czego około 4 GB przeznaczono na dane procesu i użytkownika. Ethernet, USB oraz opcjonalne Wi-Fi pozwalają eksportować dane i łączyć system z aplikacją MIRETO, a interfejs sond może obsługiwać do pięciu cyfrowych czujników Hamilton ARC po RS-485.⁴

Ta zmiana nie jest kosmetyczna. W klasycznym MINIFOR granicą rekordu jest kontroler plus komputer z FNet/SIAM; w Minifor2Bio część historii, konfiguracji, kont użytkowników i aktualizacji znajduje się we wbudowanym Linuksie. Przy przenoszeniu metody trzeba więc wersjonować nie tylko recepturę biologiczną, lecz również model aparatu, firmware, konfigurację sond i sposób eksportu danych.

Na stronie producenta 15 sierpnia 2026 roku widniały ceny od 13 398 euro do 20 498 euro. Zakres obejmował różne wielkości i warianty, dlatego nie wolno traktować dolnej kwoty jako ceny kompletnej konfiguracji dla każdego procesu. Dodatkowe pompy, sondy, chłodzenie, kontrolery przepływu gazu, analizatory gazu wylotowego i oprogramowanie mogą zmienić budżet.

To właśnie wyjaśnia różnicę wobec urządzenia za kilkaset dolarów. Płaci się nie tylko za zbiornik, lecz za:

• sondy pracujące w procesie;
• porty i materiały odporne na sterylizację;
• kontrolę gazu oraz cieczy;
• większe obciążenia mechaniczne;
• dokumentację i serwis;
• możliwość rozbudowy;
• powtarzalność między seriami.

Sartorius i skala platformowa

W profesjonalnym rozwoju procesu pojedynczy fermentor jest częścią rodziny urządzeń. Systemy równoległe służą do screeningu warunków, aparaty stołowe do rozwoju procesu, a większe bioreaktory single-use lub stalowe do transferu w stronę produkcji. Sartorius oferuje między innymi równoległe platformy Ambr oraz rodziny Biostat dla różnych skal i modeli biologicznych.²

Wartością platformy jest spójność danych, automatyki, materiałów jednorazowych i strategii scale-up. Ceną są większy koszt wejścia, zależność od dostawcy, serwis, licencje i materiały zamknięte. W tej klasie cena często wymaga indywidualnej oferty, ponieważ konfiguracja gazów, liczba naczyń, sondy, oprogramowanie i kwalifikacja są częścią systemu.

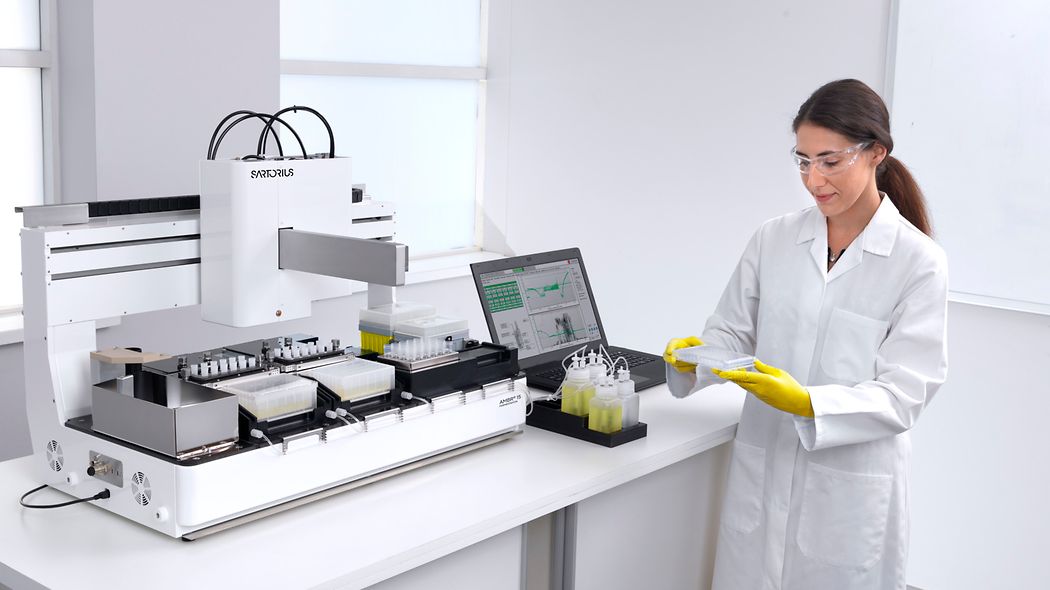

Ambr 15 Fermentation: fermentor mniejszy od Pioreactora

Historyczny Ambr 15 Fermentation prowadził 24 równoległe fermentacje w dwóch stacjach po 12 jednorazowych naczyń. Objętość robocza wynosiła tylko 8–12 ml, ale każde naczynie miało turbinę Rushtona, sparger, indywidualne doprowadzenie N₂, powietrza i O₂, optyczne sensory pH i DO oraz bezinwazyjny pomiar biomasy. Robot z dwiema głowicami pipetującymi obsługiwał feed, zasadę, indukcję i próbki.⁵

To pokazuje, dlaczego objętość nie definiuje klasy aparatu. Ambr 15 był mniejszy objętościowo od Pioreactora 20 ml, lecz znacznie bogatszy w kontrolę procesu i robotykę. Jednocześnie wspólny komputer, robot i stacje kultury tworzyły wspólny punkt awarii dla 24 procesów. Model został wycofany ze sprzedaży; producent wskazuje Ambr 250 Modular i High Throughput jako następców, więc zakup używanego systemu wymaga sprawdzenia serwisu, materiałów jednorazowych i wersji oprogramowania.

Od Ambr 250 przez Biostat A do STR Microbial

Ambr 250 High Throughput zwiększa objętość roboczą do 100–250 ml i występuje z 12 albo 24 naczyniami. Konfiguracja mikrobiologiczna używa turbiny Rushtona; dla każdego toru przewidziano ciągłe gazowanie, czujniki pH i DO oraz niezależne elementy wykonawcze. Zakres mieszania sięga 4500 rpm, a temperatura 18–65°C. Opcje analityczne obejmują między innymi pCO₂, pomiar biomasy BioPAT Viamass i analizę gazu odlotowego.⁶ To nadal platforma do równoległego rozwoju procesu, a nie produkcyjny fermentor tylko dlatego, że ma bardziej kompletne sensory.

Biostat A zajmuje klasyczny próg stołowy: pracuje ze szklanymi UniVessel o objętościach roboczych 0,4–1, 0,6–2 i 0,6–5 l albo jednorazowym UniVessel SU 0,6–2 l. Zakres obrotów zależy od wielkości naczynia, a konfiguracja mikrobiologiczna przewiduje powietrze, tlen i chłodzenie. Trzy wbudowane pompy oraz opcjonalna szybsza pompa zewnętrzna obsługują między innymi korektę pH i fed-batch.⁷ Jest to skala, na której można już świadomie badać ograniczenie tlenowe, pienienie i strategię feedu bez przechodzenia do instalacji produkcyjnej.

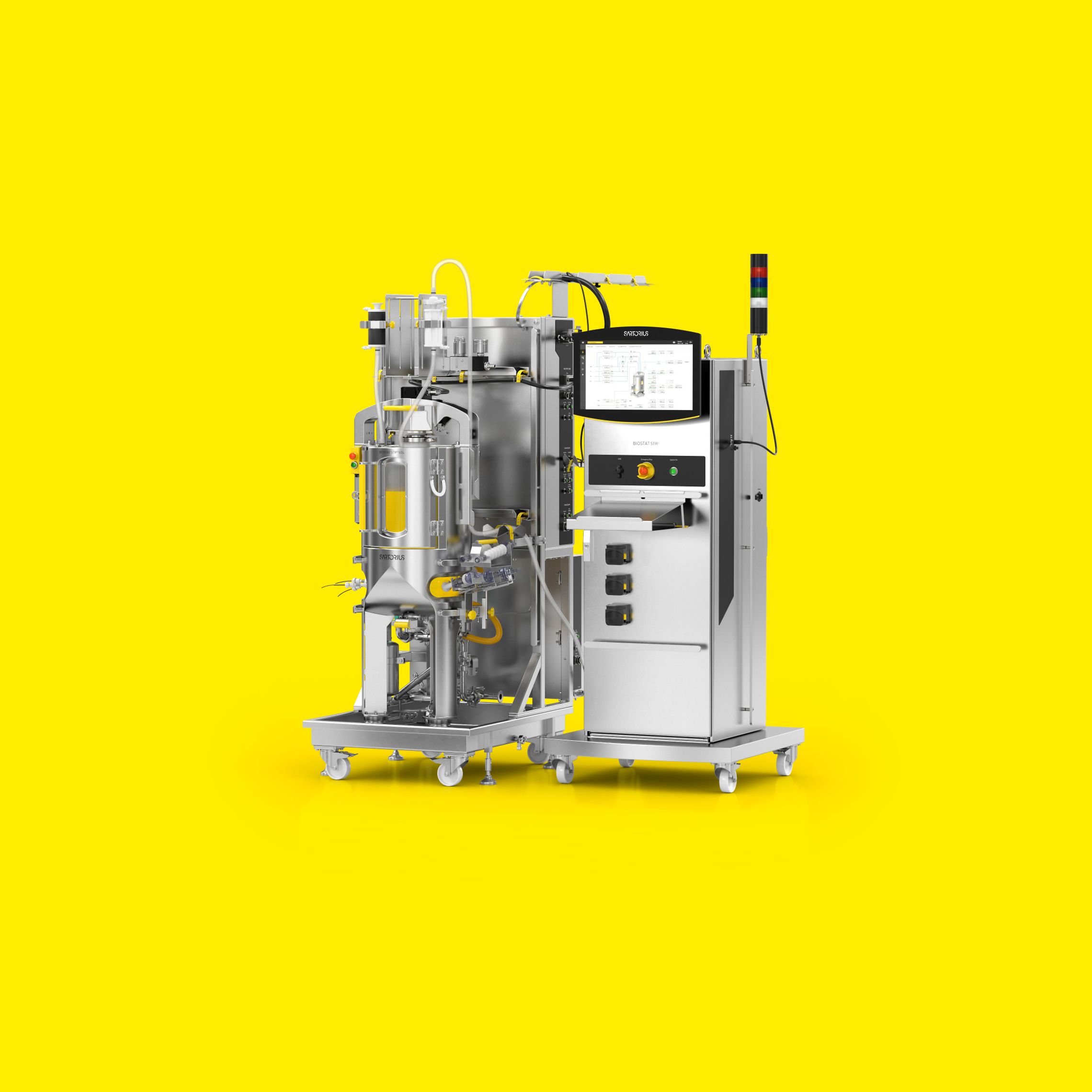

Biostat STR Microbial 50 L jest dalszym, wyraźnie produkcyjnym krokiem. Jego jednorazowy worek ma 68 l pojemności całkowitej i 11–40 l objętości roboczej. Dwie turbiny Rushtona o średnicy 143 mm pracują z napędem górnym do 500 rpm, a pierścieniowy sparger i trzy regulatory masowego przepływu dostarczają łącznie do 60 l/min powietrza, O₂ i N₂. System ma trzy pompy wewnętrzne, możliwość podłączenia kolejnych zewnętrznych, optyczny DO, elektrochemiczne pH i osobny pomiar piany.⁸

Przejście między tymi urządzeniami nie polega na wpisaniu tej samej wartości rpm. Zmieniają się wirnik, liczba wirników, sparger, stosunek wysokości do średnicy, zakres przepływu gazu, bezwładność cieplna i sposób pobierania próbek. Uzasadniony scale-up wybiera kryterium związane z ograniczeniem procesu — na przykład kLa, P/V, minimalny DO albo profil feedu — i dokumentuje, czego nie udało się zachować.

Cztery parametry, których nie wolno mylić

kLa

Objętościowy współczynnik transportu masy opisuje zdolność układu do przenoszenia tlenu między gazem i cieczą. W uproszczeniu:

OTR = kLa × (C* − C)

C* jest stężeniem równowagowym, a C aktualnym stężeniem tlenu w cieczy. kLa zależy od mieszania, gazowania, geometrii, piany, medium i komórek. Nie jest stałą nazwy modelu.

DO

DO jest stanem procesu, nie zdolnością aparatu. Wysokie DO może oznaczać dobry transfer tlenu albo bardzo małe zużycie przez komórki. Niskie DO może wynikać z dużej aktywności biologicznej, niewystarczającego OTR lub błędu sondy.

OUR

Oxygen uptake rate opisuje szybkość zużycia tlenu przez kulturę. To wielkość biologiczno-procesowa. Gdy OUR zbliża się do maksymalnego OTR, regulator traci margines.

P/V

Moc mieszania na objętość pomaga porównywać hydrodynamikę, ale nie opisuje całego rozkładu naprężeń. Ten sam P/V może powstać przy innym impellerze i innej lokalnej ekspozycji komórek.

Dlaczego scale-up nie jest powiększeniem przepisu

Przejście z 20 ml do 2 l zwiększa objętość stukrotnie. Powierzchnia, długość drogi mieszania i wymiana ciepła nie rosną w tych samych proporcjach. Zmieniają się:

• czas mieszania;
• gradienty substratu, pH i tlenu;
• zatrzymywanie pęcherzyków;
• tworzenie piany;
• szybkość oddawania ciepła;
• udział objętości zajęty przez sondy i porty;
• wpływ pojedynczej próbki;
• sterowalność procesu.

Dlatego wynik z mikrobioreaktora jest hipotezą dla większej skali. Trzeba zdecydować, które kryterium ma być podobne: kLa, P/V, prędkość końcówki, czas mieszania, stężenie substratu czy profil DO. Nie da się zwykle zachować ich wszystkich.

Cena aparatu a cena zdolności procesowej

Do kosztu fermentora dochodzą:

• sprężone gazy, reduktory i instalacja;
• chłodzenie oraz woda;
• sondy zapasowe i roztwory kalibracyjne;
• przewody, filtry i naczynia;
• autoklaw albo materiały single-use;
• waga do bilansu feedu;
• analiza gazu, substratu i produktu;
• serwis, kwalifikacja i przestój;
• przygotowanie pomieszczenia;
• dekontaminacja i odpady.

Kompletny układ może więc kosztować więcej niż cena widoczna przy wariancie produktu. Z drugiej strony najtańszy aparat jest drogi, jeśli nie mierzy parametru rozstrzygającego pytanie.

Kiedy pozostać przy mikrobioreaktorze

Mała platforma jest lepsza, gdy:

• potrzebnych jest wiele równoległych warunków;
• głównym sygnałem jest wzrost, fluorescencja lub światło;
• odczynniki są kosztowne;
• nie jest potrzebna bezpośrednia kontrola pH i DO;
• celem jest nauka automatyki i analiza dynamiki;
• wynik ma wybrać kilka warunków do dalszego testu.

Kiedy przejść do fermentora

Pełniejszy aparat jest uzasadniony, gdy:

• ograniczenie tlenowe jest częścią pytania;
• pH ma być mierzone i regulowane w czasie;
• potrzebny jest fed-batch lub kontrola masy feedu;
• produkt jest wydzielany i trzeba bilansować jego powstawanie;
• pienienie wpływa na proces;
• pobiera się wiele próbek;
• trzeba odtworzyć warunki większej skali;
• proces ma być transferowany między zespołami.

Jak opisać eksperyment, żeby dało się go odtworzyć

Raport powinien podać co najmniej:

• producenta, model i geometrię naczynia;
• objętość roboczą;
• typ i średnicę mieszadła;
• prędkość albo strategię kaskady;
• przepływ i skład gazu;
• typ spargera;
• kalibrację pH i DO;
• temperaturę i sposób chłodzenia;
• skład oraz harmonogram feedu;
• strategię antypienną;
• sposób i objętość próbkowania;
• sygnały surowe oraz działania sterownika;
• pomiary offline i bilans końcowy.

Zdanie „hodowano w bioreaktorze przy 30°C” nie opisuje procesu. Wartością fermentora jest właśnie możliwość pokazania, co działo się między inokulacją i zbiorem.
