Streszczenie

Sekwenator nie jest czarną skrzynką, do której wkłada się DNA i odbiera „genom”. Jest układem pomiarowym: przyjmuje przygotowaną bibliotekę, rozdziela albo unieruchamia cząsteczki, prowadzi reakcję chemiczną, rejestruje sygnał, koryguje go i dopiero potem tworzy zapis zasad wraz z oceną jakości. Każda architektura — elektroforeza kapilarna, optyczne krótkie odczyty, półprzewodnikowy pomiar pH, SMRT czy nanopor — ma inny sensor, inne materiały zużywalne i inny budżet błędu.

Ten artykuł pokazuje instrument jako część całego procesu. Wyjaśnia, co jest stałym wyposażeniem, co wymiennym consumable, jak planuje się run, które metryki trzeba oglądać w trakcie i po zakończeniu, jak odróżnić awarię urządzenia od problemu biblioteki oraz dlaczego nominalna przepustowość nie jest przepustowością użyteczną. Fizykę generowania krótkiego odczytu rozwija tekst Platformy krótkich odczytów: co naprawdę mierzy sekwenator, a logikę wyboru technologii — Sanger, krótkie i długie odczyty.

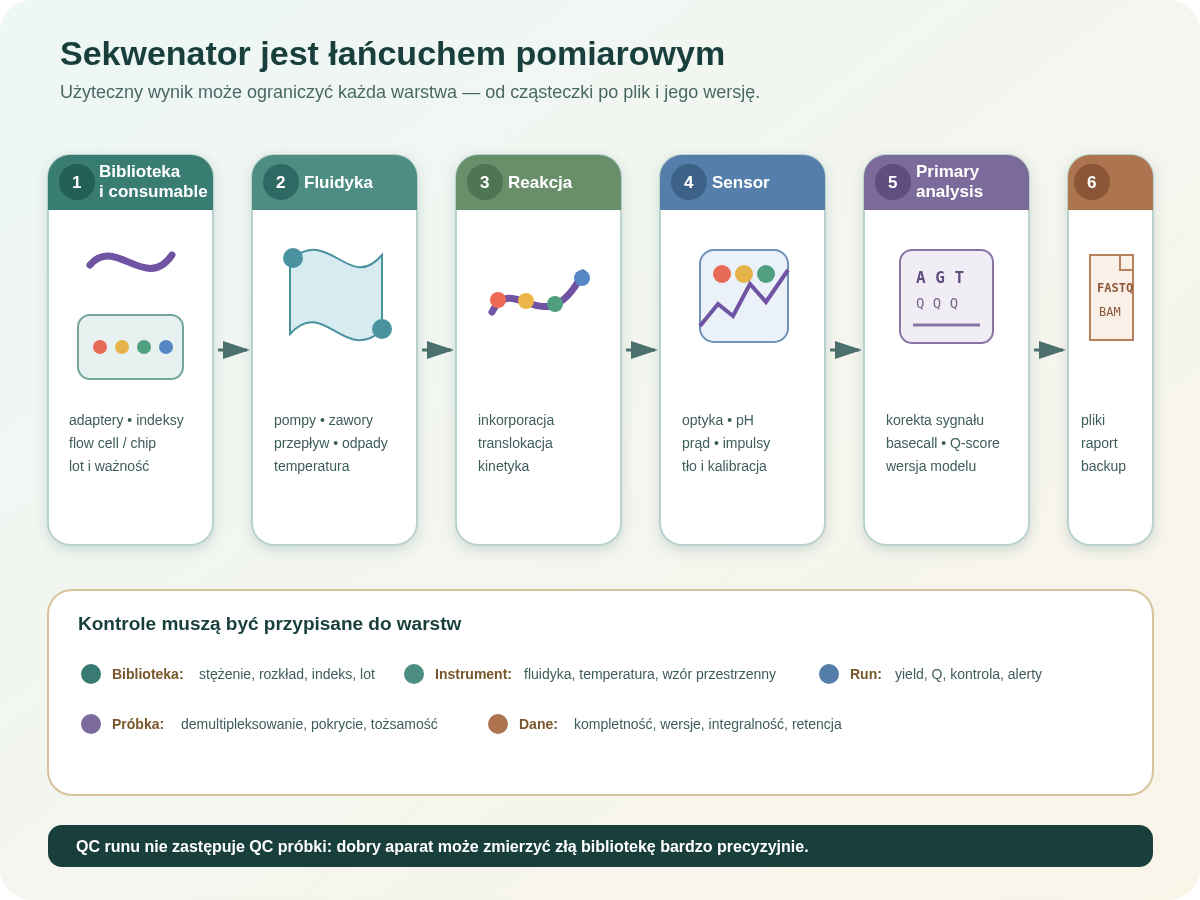

Sekwenator jako łańcuch sześciu warstw: biblioteka i consumable, fluidyka, reakcja, sensor, primary analysis oraz pliki wynikowe. Każda warstwa ma własne kontrole i może ograniczyć użyteczny wynik.
Sekwenator jako łańcuch sześciu warstw: biblioteka i consumable, fluidyka, reakcja, sensor, primary analysis oraz pliki wynikowe. Każda warstwa ma własne kontrole i może ograniczyć użyteczny wynik.

Urządzenie mierzy sygnał, nie genom

Genom jest obiektem biologicznym. Sekwenator widzi natomiast przygotowane cząsteczki i rejestruje zjawisko fizyczne: położenie barwnika, zmianę fluorescencji, uwolnienie protonu, czas impulsu albo modulację prądu jonowego. Wniosek o sekwencji powstaje przez model obliczeniowy dopasowany do konkretnej chemii i sensora.

Warto rozdzielić sześć warstw:

  1. Materiał biologiczny — komórki, tkanka, krew, RNA lub DNA.
  2. Biblioteka — wyselekcjonowane cząsteczki z adapterami i indeksami.
  3. Consumable pomiarowy — kapilara, flow cell, chip, SMRT Cell albo kaseta.
  4. Instrument — fluidyka, termika, optyka lub elektronika i mechanika.
  5. Primary analysis — wykrycie obiektów, korekta sygnału, basecalling i Q-score.
  6. Dane do interpretacji — FASTQ, BAM, sygnał surowy i raport runu.

Awaria lub selekcja na dowolnej warstwie może zmienić wynik. Niskie pokrycie genu może wynikać z ekstrakcji, capture, ładowania, lokalnej gęstości klastrów, błędu mapowania albo biologicznej delecji. Instrument nie rozstrzyga tego sam.

Instrument, platforma i assay nie są synonimami

Instrument jest konkretnym aparatem. Platforma obejmuje zasadę pomiaru, rodzinę chemii, consumables, oprogramowanie i dopuszczalne formaty bibliotek. Assay jest zwalidowanym zastosowaniem: określa próbkę, przygotowanie, konfigurację runu, analizę i sposób raportowania.

Ten sam aparat może wykonywać WGS, RNA-seq i panel celowany, ale nie oznacza to, że te badania mają ten sam zakres, limit detekcji lub kryteria jakości. Z kolei podobny assay przeniesiony na inny instrument wymaga porównania, bo zmieniają się sygnał, długość odczytu, wzór błędu i przetwarzanie.

Co jest trwałym sprzętem, a co materiałem zużywalnym

Sekwenator zwykle zawiera:

  • układ sterowania temperaturą;
  • pompy, zawory lub mechanizm przemieszczania odczynników;
  • optykę i kamerę albo elektronikę sensora;
  • mechanikę pozycjonującą;
  • komputer sterujący;
  • oprogramowanie akwizycji oraz primary analysis;
  • moduły kontroli bezpieczeństwa i identyfikowalności.

Run zużywa natomiast pewien zestaw:

  • komórkę pomiarową, chip, płytę lub kapilarę o ograniczonej żywotności;
  • odczynniki reakcji i bufory;
  • kasety, zbiorniki, uszczelki i pojemniki na odpady;
  • bibliotekę;
  • czas instrumentu;
  • zasoby obliczeniowe i przestrzeń danych.

Granica nie zawsze jest intuicyjna. W jednej platformie optyka pozostaje w aparacie, a flow cell jest prostym podłożem szklanym. W innej wymienny consumable zawiera także sensor i wyspecjalizowany układ scalony. Kapilary mogą być osobno serwisowanym zestawem albo częścią zintegrowanej kasety.

Koszt runu nie kończy się na zestawie odczynników

Pełny koszt obejmuje:

  • amortyzację i finansowanie instrumentu;
  • umowę serwisową;
  • kwalifikację instalacji i okresowe przeglądy;
  • odczynniki, flow cells, chipy i materiały laboratoryjne;
  • powtórzenia nieudanych bibliotek;
  • kontrole;
  • czas operatora;
  • chłodzenie, zasilanie awaryjne i warunki pomieszczenia;
  • transfer, przechowywanie i backup danych;
  • analizę, interpretację i potwierdzenie.

Niski koszt jednej bazy może iść w parze z wysokim kosztem oczekiwania na zebranie dużego batchu. Mały aparat może być droższy w przeliczeniu na gigabazę, a tańszy dla pilnej próbki, bo nie trzeba wypełniać wielkiej flow cell.

Elektroforeza kapilarna: instrument rozdziela fragmenty

W metodzie Sangera reakcja terminacji powstaje przed wejściem do aparatu. Instrument nie syntetyzuje całej biblioteki masowo. Wstrzykuje znakowane fragmenty do cienkich kapilar wypełnionych polimerem, rozdziela je w polu elektrycznym według długości i rejestruje barwnik przechodzący przez okno detekcji.

Oryginalna metoda terminacji łańcucha z 1977 roku stworzyła zasadę analityczną, a automatyzacja fluorescencji i kapilar zamieniła ją w rutynowe urządzenie.1 Współczesny aparat może integrować kapilary, polimer, bufor i pompę w wymiennej kasecie; przykładowa czterokapilarowa architektura SeqStudio pokazuje, jak consumable przejmuje część zadań dawniej wykonywanych ręcznie.2

Co dzieje się podczas runu kapilarnego
  1. Płyta lub paski probówek zawierają oczyszczone produkty reakcji.
  2. Elektrokinetyczne wstrzyknięcie wprowadza fragmenty do kapilar.
  3. Napięcie powoduje migrację krótszych fragmentów szybciej niż dłuższych.
  4. Laser wzbudza barwniki przy oknie detekcji.
  5. Detektor rozdziela kanały spektralne.
  6. Software tworzy ślad intensywności w czasie.
  7. Basecaller zamienia kolejność pików na sekwencję i oceny jakości.

Nieudany chromatogram może więc pochodzić z matrycy i startera, reakcji, cleanup, iniekcji, polimeru, kapilary, optyki albo analizy spektralnej.

Metryki i obrazy diagnostyczne

Operator powinien obejrzeć nie tylko sekwencję konsensusową, lecz także:

  • siłę i równowagę sygnału barwników;
  • rozdzielczość pików;
  • linię bazową;
  • szerokość i nakładanie pików;
  • długość obszaru wysokiej jakości;
  • artefakty dye blob;
  • spadek sygnału;
  • ślad mieszaniny po pozycji wariantu;
  • pozycję i jakość w standardzie rozmiaru przy analizie fragmentów.

Jedna kapilara zachowująca się odmiennie od pozostałych sugeruje inny problem niż równoczesna degradacja wszystkich próbek. Powtarzalny defekt w konkretnym miejscu płyty wskazuje na pipetowanie albo odparowanie, niekoniecznie na instrument.

Optyczny sekwenator krótkich odczytów

W sequencing by synthesis miliony lub miliardy unieruchomionych obiektów przechodzą kolejne cykle chemii. Instrument musi dostarczyć odczynniki, utrzymać temperaturę, zarejestrować obraz w każdym cyklu, przypisać sygnał do obiektu i śledzić go przez czas.

Jednym z kamieni milowych było masowo równoległe odczytanie genomu człowieka za pomocą odwracalnych terminatorów i klastrów, pokazujące skalowalność architektury Solexa/Illumina.3 Dzisiejsze urządzenia są znacznie gęstsze i szybsze, ale ich logiczny łańcuch pozostaje podobny.

Patterned flow cell jest układem współrzędnych

Wzorcowana flow cell zawiera uporządkowane nanostudzienki, w których powstają klastry. Instrument skanuje powierzchnie i dzieli obraz na swaths oraz tiles. Położenie obiektu jest częścią danych: pozwala śledzić ten sam klaster w następnych cyklach i diagnozować defekty przestrzenne.

Jeśli jedna płytka obrazu ma słabszy sygnał, problem może dotyczyć:

  • pęcherzyka;
  • zabrudzenia;
  • rysy;
  • lokalnej fluidyki;
  • ogniskowania;
  • temperatury;
  • nadmiernej lub niedostatecznej gęstości obiektów.

Średnia z całej flow cell może ukryć taki wzór. Dlatego analiza per lane, surface, swath i tile ma znaczenie diagnostyczne.

Fluidyka realizuje cykl chemiczny

Każdy cykl wymaga właściwej kolejności:

  1. doprowadzenia mieszaniny reakcyjnej;
  2. inkubacji i wbudowania;
  3. usunięcia niezwiązanego materiału;
  4. obrazowania kanałów;
  5. chemicznego odblokowania i przygotowania do następnego cyklu.

Niepełne usunięcie blokady zwiększa phasing, a przedwczesny krok części klastrów — prephasing. Błąd pompy, zaworu lub temperatury może więc objawiać się jako narastający problem sekwencji, choć jego źródło jest mechaniczne.

Optyka i primary analysis tworzą wspólny sensor

Laser, filtry, obiektyw, kamera, autofocus i korekcja obrazu nie są niezależne od basecallera. System:

  • odejmuje tło;
  • koryguje nakładanie kanałów;
  • normalizuje intensywność;
  • identyfikuje klastry;
  • przypisuje im sygnał w cyklu;
  • wyznacza bazę;
  • estymuje prawdopodobieństwo błędu.

Współczesne instrumenty mogą używać dwóch kanałów barwnych, a jedna z zasad jest kodowana brakiem sygnału. To rozwiązanie zwiększa szybkość, ale sprawia, że ciemny artefakt i prawidłowa „ciemna” baza muszą być odróżnione przez kontekst oraz model.

Wysokoprzepustowy aparat jest także centrum obliczeniowym

Rodzina NovaSeq X ilustruje integrację wzorcowanych flow cells, wielokanałowej fluidyki, szybkiej optyki, primary analysis, kompresji i analizy wtórnej w jednym środowisku. Dokumentacja systemu podaje wiele konfiguracji przepustowości i możliwość równoległego prowadzenia aplikacji, ale wynik pozostaje zależny od rodzaju biblioteki, loadingu oraz jakości przygotowania.4

Nominalna liczba reads jest zatem parametrem consumable i konfiguracji. Nie jest obietnicą liczby użytecznych, unikalnych, poprawnie przypisanych reads dla każdej próbki.

Półprzewodnikowy sekwenator pH

Ion Torrent usuwa optykę z pomiaru. Kulki z klonalnie amplifikowaną biblioteką trafiają do mikrostudzienek na chipie. Gdy polimeraza wbudowuje podany nukleotyd, uwalniany proton zmienia lokalne pH, a półprzewodnikowy sensor rejestruje sygnał.

Pierwotny opis zintegrowanego układu półprzewodnikowego pokazał, że sekwencjonowanie można wykonać bez znakowanych nukleotydów, kamer i skanowania obrazu.5

Chip łączy reakcję z elektroniką

Każda zajęta studzienka jest mikroreaktorem. Instrument musi:

  • załadować kulki w odpowiedniej gęstości;
  • odróżnić studzienki puste, monoklonalne i poliklonalne;
  • przepuszczać kolejne nukleotydy;
  • stabilizować temperaturę i warunki chemiczne;
  • odczytywać lokalną zmianę napięcia;
  • korygować sygnał w czasie.

Pojemność chipu dobiera się do panelu i liczby próbek. Niepełne wykorzystanie studzienek obniża output; przeładowanie zwiększa obiekty poliklonalne.

Homopolimer jest problemem amplitudy

Jeśli kolejno występują cztery takie same zasady, reakcja może wbudować cztery nukleotydy w jednym kroku. Długość homopolimeru jest estymowana z amplitudy sygnału, a nie z czterech oddzielnych obrazów. Różnica między amplitudą odpowiadającą na przykład siedmiu i ośmiu wbudowaniom staje się trudniejsza wraz z długością odcinka.

To przykład, jak fizyka sensora przewiduje charakter błędu. Nie wystarczy powiedzieć, że „platforma ma indels”; trzeba sprawdzić, czy wariant leży w kontekście homopolimerowym i czy potwierdzenie używa innego mechanizmu.

SMRT: pojedyncza polimeraza w studzience

W Single Molecule Real-Time sequencing polimeraza jest obserwowana w nanofotonicznej studzience zeromodowej, ZMW. Znak fluorescencyjny jest związany z fosforanem nukleotydu. Impuls pojawia się, gdy odpowiedni nukleotyd przebywa w polu obserwacji podczas wbudowania, po czym barwnik jest odcinany.

Pierwsza demonstracja SMRT pokazała równoległą obserwację pojedynczych polimeraz i kinetyki inkorporacji w czasie rzeczywistym.6

SMRT Cell jest macierzą niezależnych obserwacji

Consumable zawiera wielką liczbę ZMW. Nie każda studzienka daje wartościowy odczyt. Trzeba rozdzielić:

  • liczbę dostępnych ZMW;
  • liczbę załadowanych kompleksów;
  • produktywne ZMW;
  • długość filmu;
  • liczbę pełnych przejść insertu;
  • odczyty spełniające próg konsensusu;
  • ostateczny HiFi yield.

Za mała obsada marnuje studzienki. Zbyt duże stężenie zwiększa ryzyko zajęcia przez więcej niż jeden kompleks. Loading jest zatem optymalizacją rozkładu, nie maksymalizacją liczby cząsteczek.

Kolista biblioteka zamienia czas w konsensus

Adaptery hairpin tworzą cząsteczkę SMRTbell. Polimeraza może wielokrotnie przejść przez insert i adaptery. Z surowych subreads powstaje circular consensus sequence. Krótszy insert pozwala zwykle na więcej przejść w danym czasie; dłuższy zachowuje więcej kontekstu, ale daje mniej powtórzeń.

Wynik HiFi jest kompromisem:

  • długości insertu;
  • długości filmu;
  • jakości polimerazy;
  • liczby pełnych przejść;
  • zgodności subreads;
  • progu emisji konsensusu.

Dlatego pojedyncza liczba „read length” nie opisuje projektu.

Współczesny instrument integruje kilka etapów

System Revio jest przykładem architektury z niezależnymi stanowiskami SMRT Cells, obliczeniami pokładowymi do tworzenia HiFi i raportowaniem modyfikacji dla natywnego DNA. Aktualne wartości wydajności zależą od chemii i długości biblioteki, więc należy zapisywać wersję consumable oraz oprogramowania, a nie utrwalać w metodzie tylko nazwę aparatu.7

Nanopor: sensor i ASIC w flow cell

W platformie Oxford Nanopore wymienna flow cell zawiera komorę fluidyczną, membranę z porami, elektrody, sensor oraz układ ASIC. Instrument zapewnia zasilanie, kontrolę temperatury, ekranowanie od szumu i transfer strumienia danych. Granica między „aparatem” a „consumable” przebiega tu inaczej niż w układzie optycznym.

Dokumentacja sprzętowa MinION opisuje macierz sensor wells multipleksowanych do kanałów pomiarowych, porty priming i sample, zawory, przestrzeń nad sensorem i zbiornik odpadowy.8 To dobry przykład, dlaczego liczba studzienek nie jest równa liczbie jednocześnie mierzonych cząsteczek.

MUX scan wybiera dostępne sensory

Jeden kanał może przełączać się między kilkoma studzienkami. Skan ocenia stan porów i przypisuje najlepszy dostępny sensor. W trakcie runu część porów traci aktywność, ulega blokadzie albo zostaje zastąpiona przez inną studzienkę.

Operator śledzi:

  • active pores;
  • sequencing pores;
  • available pores;
  • unavailable i inactive;
  • occupancy;
  • translocation speed;
  • yield w czasie;
  • jakość basecallingu;
  • rozkład długości.

Sama liczba porów z testu wstępnego nie gwarantuje produkcji danych. Biblioteka może źle się ładować albo szybko blokować sensor.

Rodzina urządzeń skaluje równoległość

Przenośny aparat obsługuje pojedynczą małą flow cell, biurkowa stacja kilka niezależnych komórek, a platforma produkcyjna większe macierze. Zasada sygnału pozostaje podobna, lecz zmieniają się:

  • liczba równoległych kanałów;
  • niezależność stanowisk;
  • wymagania zasilania i chłodzenia;
  • przepustowość sieci;
  • moc do basecallingu;
  • automatyzacja podawania próbek;
  • wielkość magazynu danych.

Przenośność sensora nie oznacza, że cały workflow mieści się w kieszeni. Ekstrakcja, pipety, chłodzenie odczynników, kontrole i komputer nadal tworzą laboratorium.

W aktualnej rodzinie Oxford Nanopore trzy użyteczne klasy aparatury można rozdzielić następująco:

Klasa Reprezentatywne urządzenie Wkład i niezależność Typowy problem laboratorium
przenośna, jednopozycyjna MinION Mk1D jedna MinION Flow Cell, zewnętrzny komputer mały projekt na żądanie, teren, prototypowanie
wielostanowiskowa GridION / GridION Q do pięciu niezależnych MinION Flow Cells, wspólne obliczenia kolejka wielu użytkowników i równoległe małe projekty
wysokoprzepustowa PromethION 2 Integrated / PromethION 24 do dwóch lub 24 niezależnych wysokowydajnych PromethION Flow Cells duży genom, głęboki metagenom, kohorta i produkcja danych

„Więcej pozycji” i „większa flow cell” są różnymi osiami. GridION zwiększa przede wszystkim równoległość MinION Flow Cells; PromethION przechodzi do innej klasy wkładu i budżetu danych. Szczegóły pracy rozwijają osobne przewodniki po klasie przenośnej, wielostanowiskowej i wysokoprzepustowej.

Consumable jest częścią kalibracji

Dwie flow cells tej samej nazwy mogą różnić się liczbą sprawnych miejsc, datą produkcji, historią transportu i warunkami przechowywania. Dwa zestawy odczynników mogą pochodzić z innych lotów. Dlatego system jakości powinien rejestrować:

  • typ i numer katalogowy;
  • numer lot;
  • identyfikator jednostkowy;
  • datę ważności;
  • warunki dostawy i przechowywania;
  • czas od rozmrożenia lub otwarcia;
  • wersję protokołu zgodną z consumable;
  • wynik kontroli wstępnej;
  • próbki oraz operatora przypisane do runu.
Lot-to-lot i trendowanie

Pojedynczy run nie dowodzi jeszcze, że nowy lot działa identycznie. Laboratorium może użyć próbki kontrolnej lub biblioteki referencyjnej, aby porównać:

  • yield;
  • error rate;
  • rozkład jakości;
  • bias GC;
  • długość insertu;
  • równomierność pokrycia;
  • wskaźnik duplikacji;
  • określone warianty albo sekwencje kontrolne.

Trend w czasie jest bardziej informacyjny niż pojedynczy próg. Powolny spadek jakości może wskazywać na optykę, fluidykę, starzenie odczynników lub zmianę praktyki operatorskiej.

Pomieszczenie jest częścią instrumentu

Specyfikacja aparatu obejmuje temperaturę, wilgotność, przestrzeń serwisową, wentylację, zasilanie, masę, poziom drgań i wymagania sieciowe. Wysokoprzepustowy sekwenator może wymagać osobnego UPS, chłodzenia i kontroli dostępu. Mały aparat także może być wrażliwy na przegrzanie laptopa, niestabilne USB lub zakłócenia elektryczne.

Przed instalacją trzeba zaplanować:

  • drogę wniesienia i nośność podłoża;
  • gniazda oraz zasilanie awaryjne;
  • odprowadzanie ciepła;
  • miejsce na odczynniki i odpady;
  • sieć o wymaganej przepustowości;
  • serwer lub bezpieczny transfer;
  • kontrolę środowiska;
  • dostęp serwisowy.
Kwalifikacja nie jest tylko uruchomieniem

W środowisku regulowanym rozdziela się:

  • IQ — potwierdzenie poprawnej instalacji;
  • OQ — potwierdzenie działania w zadanym zakresie;
  • PQ — potwierdzenie wydajności w realnym procesie laboratorium.

Serwisant może wykazać, że aparat działa technicznie, ale to laboratorium musi pokazać, że cały assay osiąga deklarowaną czułość, swoistość i powtarzalność dla własnych próbek.

Projekt runu zaczyna się od sample sheet

Sample sheet lub równoważna konfiguracja łączy fizyczną próbkę z indeksem, biblioteką, nazwą projektu i parametrami analizy. Błąd w tym pliku może być równie szkodliwy jak błąd pipetowania.

Przed startem należy sprawdzić:

  1. unikatowość identyfikatorów próbek;
  2. zgodność indeksów z faktycznymi adapterami;
  3. orientację odczytu indeksów;
  4. brak konfliktów i wystarczający dystans kodowy;
  5. oczekiwane proporcje poolu;
  6. read structure: R1, I1, I2, R2;
  7. długość cykli potrzebną assay;
  8. miejsce docelowe danych;
  9. wersję pipeline;
  10. reguły demultipleksowania.
Błąd indeksu jest błędem tożsamości

Próbka może mieć doskonałe reads przypisane do złej osoby. Dlatego identyfikowalność obejmuje płytkę biblioteczną, mapę studzienek, indeksy, tube strip, flow cell, sample sheet oraz wynik demultipleksowania.

Kontrola może wykrywać:

  • zamianę próbek;
  • kontaminację;
  • index hopping;
  • niedozwolone pary indeksów;
  • brak oczekiwanego fingerprintu genetycznego;
  • płeć chromosomalną niezgodną z metadanymi;
  • duplikat tej samej próbki pod różnymi nazwami.

Nie każdy sygnał niezgodności oznacza pomyłkę; może ujawnić transplantację, mozaicyzm albo błąd metadanych. Wymaga jednak wyjaśnienia przed raportem.

Loading jest oddzielnym eksperymentem

Sekwenator potrzebuje właściwej liczby cząsteczek, nie tylko właściwego stężenia masowego. Biblioteki o różnych długościach mają inną molarność przy tej samej masie. Długi insert może ładować się inaczej niż krótki. Kształt i stan końców, adaptery oraz pozostałości chemiczne również wpływają na wydajność.

Za mało i za dużo dają różne awarie

Niedostateczne ładowanie powoduje:

  • małą gęstość klastrów lub zajętość;
  • niewykorzystane studzienki;
  • niski yield;
  • większy koszt jednostkowy.

Przeładowanie może powodować:

  • nakładające się klastry;
  • obiekty poliklonalne;
  • gorszą separację sygnału;
  • więcej odrzuconych reads;
  • szybsze blokowanie porów;
  • nierówną dystrybucję.

Optimum jest zależne od platformy, chemii i typu biblioteki. Stare stężenie loadingowe nie powinno być bezrefleksyjnie kopiowane po zmianie kitów.

Spike-in pełni określoną rolę

Biblioteka kontrolna może:

  • zwiększyć różnorodność pierwszych cykli;
  • dostarczyć niezależny wzorzec błędu;
  • sprawdzić fluidykę i basecalling;
  • monitorować odzysk;
  • skalibrować pomiar ilościowy.

Nie każda kontrola realizuje wszystkie funkcje. Dobrze działający spike-in nie dowodzi, że capture docelowej próbki się udał, bo mógł ominąć wadliwy etap.

Run ma fazę przed, w trakcie i po pomiarze

Przed startem sprawdza się instrument, maintenance, consumables, konfigurację, sample sheet, ilość i jakość poolu oraz wolną przestrzeń danych.

W trakcie obserwuje się pierwsze cykle albo początkową aktywność sensorów. Wczesne przerwanie może ograniczyć stratę czasu i odczynników, ale nie każdy słaby początek uzasadnia abort.

Po zakończeniu ocenia się kompletność plików, metryki runu, demultipleksowanie, kontrole, pokrycie i kryteria assay.

Kryteria abort muszą istnieć wcześniej

Decyzja o zatrzymaniu runu nie powinna zależeć od intuicji operatora pod presją. SOP powinien określać:

  • które metryki są wiarygodne na danym etapie;
  • wartości alarmowe i krytyczne;
  • minimalny czas obserwacji;
  • możliwość rescue lub reload;
  • osobę autoryzującą przerwanie;
  • sposób dokumentacji;
  • zasady ponownego użycia materiału.

Run słabszy niż przeciętny nie zawsze jest nieużyteczny. Odbiór powinien zależeć od wymagań konkretnych próbek.

QC runu i QC próbki są różnymi poziomami

QC runu pyta, czy instrument i wspólny proces zadziałały. QC próbki pyta, czy dana biblioteka dostarczyła wystarczający dowód. Run może przejść kontrolę, gdy jedna próbka zawiedzie z powodu złej biblioteki. Może też nie spełnić globalnego celu, a część próbek nadal mieć pełne wymagane pokrycie.

Metryki wspólne dla wielu platform

Niezależnie od sensora warto ocenić:

  • całkowity output;
  • liczbę odczytów;
  • rozkład długości;
  • rozkład Q;
  • error rate na kontroli;
  • procent przypisany do próbek;
  • procent mapujący;
  • duplikaty lub niezależne molekuły;
  • on-target;
  • równomierność;
  • pokrycie wymaganych regionów;
  • kontaminację;
  • zgodność tożsamości.

Te wartości tworzą łańcuch. Wysoki output przed demultipleksowaniem nie pomaga, jeśli połowa reads jest niewłaściwie przypisana. Wysokie pokrycie średnie nie pomaga, jeśli klinicznie ważny ekson jest poza callable region.

Platformowe metryki trzeba czytać w kontekście

Dla optycznego SBS ważne są między innymi gęstość lub occupancy, procent przechodzący filter, intensywność, phasing/prephasing, Q per cycle i wzór per tile.

Dla Ion Torrent dochodzą loading, empty, enriched, clonal i polyclonal wells oraz wzór błędów homopolimerowych.

Dla SMRT liczą się produktywne ZMW, polymerase read length, liczba przejść, HiFi yield i rozkład jakości konsensusu.

Dla nanopore — aktywne pory, stany kanałów, occupancy, translocation speed, yield w czasie, read N50 i jakość po modelu.

Jak odróżnić bibliotekę od instrumentu

Nie istnieje pojedyncza uniwersalna reguła, ale wzór problemu zawęża przyczynę.

Wszystkie próbki i kontrola są słabe

Podejrzenia:

  • consumable;
  • odczynniki;
  • błąd loadingu wspólnego poolu;
  • temperatura;
  • fluidyka;
  • optyka lub sensor;
  • niewłaściwa konfiguracja chemii;
  • błąd primary analysis.
Jedna próbka jest słaba

Podejrzenia:

  • stężenie lub długość biblioteki;
  • niewłaściwy indeks;
  • pipetowanie;
  • allele dropout lub capture dropout;
  • inhibitor;
  • błąd materiału;
  • niezgodność metadanych.
Jakość pogarsza się z cyklem lub czasem

Podejrzenia:

  • phasing;
  • degradacja odczynników;
  • utrata aktywnych sensorów;
  • blokady;
  • temperatura;
  • nadmierna długość readu dla chemii;
  • rosnące tło.
Defekt jest przestrzenny

Podejrzenia:

  • pęcherzyk;
  • rysa;
  • zabrudzenie;
  • lokalna fluidyka;
  • ogniskowanie;
  • sposób ładowania.

Replikacja na tej samej platformie może powtórzyć ten sam błąd. Do potwierdzenia przyczyny potrzebna jest zmiana kontrolowanego czynnika.

Maintenance, kalibracja i service history

System utrzymania może obejmować:

  • mycie linii fluidycznych;
  • wymianę filtrów i uszczelek;
  • kontrolę pomp i zaworów;
  • czyszczenie optyki;
  • kalibrację położenia, ostrości i kanałów;
  • testy sensora;
  • aktualizacje firmware;
  • test po serwisie;
  • monitoring temperatury;
  • kontrolę UPS i storage.

Brak błędu na ekranie nie dowodzi pełnej sprawności. Subtelne odchylenie może ujawnić się jako trend Q-score lub przestrzenny wzór tile.

Dziennik powinien łączyć sprzęt z danymi

Dla każdego runu warto móc odtworzyć:

  • identyfikator instrumentu;
  • wersję hardware, firmware i software;
  • ostatni maintenance i serwis;
  • alerty podczas runu;
  • operatora;
  • consumables i loty;
  • konfigurację;
  • odstępstwa;
  • decyzję o akceptacji;
  • lokalizację danych surowych.

Zmiana wersji basecallera może poprawić odczyt tych samych surowych danych. Jeśli surowy sygnał nie został zachowany, nie zawsze można powtórzyć primary analysis.

Informatyka jest elementem wydajności aparatu

Sekwenator może generować dane szybciej, niż laboratorium je kopiuje lub analizuje. Wąskie gardło może znajdować się w:

  • zapisie lokalnym;
  • interfejsie urządzenia;
  • sieci;
  • kolejce obliczeniowej;
  • basecallingu;
  • demultipleksowaniu;
  • kompresji;
  • backupie;
  • archiwizacji.
Trzeba policzyć szczyt, nie średnią

Plan storage powinien uwzględniać jednocześnie:

  • dane surowe;
  • pliki po primary analysis;
  • FASTQ;
  • BAM/CRAM;
  • pliki pośrednie;
  • raporty;
  • kopię roboczą i backup;
  • okres retencji.

Jeśli kilka flow cells kończy się jednocześnie, chwilowy transfer może być znacznie większy niż średnia dobowa. Brak miejsca pod koniec runu może przerwać proces lub utrudnić odzyskanie danych.

Wersjonowanie jest częścią metody

Należy zapisać:

  • software instrumentu;
  • basecaller lub Real-Time Analysis;
  • konfigurację jakości;
  • demultiplekser;
  • adapter trimming;
  • formaty i kompresję;
  • pipeline wtórny;
  • bazy referencyjne.

„Ten sam instrument” z inną wersją primary analysis może dać inne reads i Q-score. Porównanie walidacyjne musi uwzględniać aktualizacje.

Cyberbezpieczeństwo i łączność

Instrumenty coraz częściej łączą się z chmurą, serwisem zdalnym, systemem LIMS i repozytorium aktualizacji. To ułatwia obsługę, ale rozszerza powierzchnię ryzyka.

Laboratorium powinno ustalić:

  • czy dane opuszczają sieć lokalną;
  • jakie metadane i telemetria są wysyłane;
  • kto ma konta administracyjne;
  • jak działa uwierzytelnianie;
  • kiedy instalowane są aktualizacje;
  • czy porty serwisowe są kontrolowane;
  • jak wykonuje się backup konfiguracji;
  • co stanie się po utracie Internetu;
  • czy tryb offline zachowuje wszystkie funkcje.

W diagnostyce lub genetyce sądowej dochodzą wymagania integralności, audytu i chain of custody. Automatyczny upload nie może zastąpić świadomej polityki danych.

Przepustowość nominalna i użyteczna

Uproszczony bilans można zapisać:

użyteczne bazy = bazy surowe × demultipleksowanie × filtr jakości × mapowanie × unikalność × on-target

Jeśli kolejne współczynniki wynoszą 0,95, 0,90, 0,98, 0,80 i 0,70, pozostaje:

0,95 × 0,90 × 0,98 × 0,80 × 0,70 ≈ 0,47

Czyli mniej niż połowa surowego outputu realizuje pytanie. To nie musi oznaczać złego runu; panel capture z definicji nie wykorzystuje każdej bazy tak samo. Ważne, by budżet projektu opierał się na wartości po wszystkich istotnych filtrach.

Samples per run jest wynikiem założeń

Liczba próbek zależy od:

  • wielkości celu;
  • wymaganej głębokości;
  • minimalnej liczby molekuł;
  • równomierności;
  • spodziewanych duplikatów;
  • utraty przy demultipleksowaniu;
  • klasy wariantu;
  • czułości;
  • rezerwy na powtórzenie.

Marketingowe „genomy per run” zwykle zakłada konkretny rozmiar genomu i średnie pokrycie. Nie obiecuje kompletności trudnych loci ani granicy wykrycia mozaiki.

Batch, czas odpowiedzi i wykorzystanie aparatu

Wielki sekwenator jest efektywny, gdy laboratorium regularnie zbiera wystarczająco dużo zgodnych bibliotek. W przeciwnym razie próbki czekają na batch albo część flow cell jest niewykorzystana.

Warto rozdzielić:

  • czas od pobrania do ekstrakcji;
  • oczekiwanie na batch;
  • przygotowanie biblioteki;
  • run;
  • primary i secondary analysis;
  • interpretację;
  • potwierdzenie;
  • raport.

Szybszy run może mieć mały wpływ na całkowity turnaround, jeśli główna kolejka powstaje przy review wariantów.

Niezależne stanowiska zwiększają elastyczność

Instrument z kilkoma niezależnymi flow cells lub stages pozwala:

  • uruchamiać różne aplikacje;
  • rozłożyć terminy;
  • ograniczyć wspólny punkt awarii;
  • skalować częściowo;
  • nie mieszać niezgodnych bibliotek.

Ale wymaga także dokładnego przypisania odczynników, danych i statusów do każdego stanowiska.

Benchmark instrumentów musi być uczciwy

Porównanie wymaga wspólnego pytania i odpowiedniej próbki referencyjnej. Nie należy porównywać tylko:

  • liczby baz;
  • mediany Q;
  • ceny consumable;
  • długości najdłuższego readu;
  • czasu samego pomiaru.

Trzeba ocenić:

  • callable region;
  • sensitivity i precision dla każdej klasy wariantu;
  • trudne sekwencje;
  • fazę;
  • limit detekcji;
  • powtarzalność między runami;
  • wynik po pełnym pipeline;
  • czas pracy ręcznej;
  • koszty całkowite;
  • awaryjność i dostęp serwisu.

Ten sam Q-score nie musi oznaczać identycznego profilu błędu. Błąd losowy i kontekstowy mają inne skutki dla konsensusu.

Historia urządzeń jest historią usuwania wąskich gardeł

Kapilary zautomatyzowały rozdział i detekcję reakcji Sangera. 454 pokazało masową równoległość na kulkach. Solexa/Illumina zwiększyła gęstość obiektów i obniżyła koszt krótkiego odczytu. SOLiD rozwijał ligację i kodowanie dwubazowe. Ion Torrent zastąpił optykę półprzewodnikiem. PacBio obserwował pojedynczą polimerazę, a konsensus kołowy połączył długość z wysoką dokładnością. Oxford Nanopore przeniósł sensor do wymiennej flow cell i udostępnił dane w czasie rzeczywistym.

Kompletne złożenie genomu człowieka telomer-do-telomeru wymagało długich, dokładnych i ultradługich cząsteczek, ponieważ zwiększenie liczby krótkich reads nie usuwa niejednoznaczności w centromerach i duplikacjach.10

Przenośność zmieniła miejsce pomiaru

Terenowy nadzór genomowy podczas epidemii eboli pokazał, że instrument nanoporowy może podróżować do próbek, a wynik powstawać blisko ogniska epidemii.9 Operacyjny sukces nadal zależał od ekstrakcji, bibliotek, kontroli, zasilania, logistyki i analizy. „Kieszonkowy sekwenator” jest więc skrótem dla przenośnego sensora osadzonego w większym workflow.

Jak wybrać klasę instrumentu

Pytania wstępne:

  1. Jaki jest endpoint biologiczny?
  2. Jakie klasy wariantów lub cząsteczek są wymagane?
  3. Jaka długość daje informacyjny kontekst?
  4. Jaki limit detekcji i liczba niezależnych molekuł?
  5. Ile próbek napływa i z jaką regularnością?
  6. Jaki jest wymagany turnaround?
  7. Czy potrzebny jest natywny sygnał modyfikacji?
  8. Czy dane mają pojawiać się w czasie rzeczywistym?
  9. Jakie są możliwości infrastruktury i serwisu?
  10. Jak zostanie wykonane potwierdzenie?
Macierz zastosowań
Zadanie Naturalny punkt startu Główne pytanie o instrument
Pojedynczy amplicon lub konstrukt kapilary czy chromatogram rozdzieli mieszaninę?
Duża kohorta SNV/indel optyczne short reads czy batch i depth są ekonomiczne?
Mały panel o szybkim TAT mały short-read lub półprzewodnik czy chip odpowiada liczbie próbek?
De novo assembly HiFi i/lub nanopore jaka długość i pokrycie fizyczne?
SV i fazowanie long reads czy reads mają unikalne kotwice?
Natywna metylacja SMRT lub nanopore czy assay i model są zwalidowane?
Nadzór terenowy nanopore czy cały workflow jest przenośny?
Potwierdzenie wariantu metoda ortogonalna czy zmienia się źródło błędu?

Tabela nie jest receptą. Materiał FFPE może uniemożliwić długie cząsteczki, a pilny mały projekt nie wypełni platformy produkcyjnej.

Checklista przed zakupem

Nauka i walidacja
  • Jakie próbki i zastosowania rzeczywiście będą wykonywane?
  • Czy są benchmarki dla tych klas wariantów?
  • Jakie są ograniczenia producenta: RUO, IVD lub inny status?
  • Czy pipeline jest częścią oferty?
  • Czy dane surowe są dostępne?
  • Jak wygląda migracja chemii i modeli?
Operacje
  • Jaki jest minimalny i maksymalny sensowny batch?
  • Ile trwa hands-on, run i analiza?
  • Jakie consumables mają terminy ważności?
  • Czy odczynniki wymagają cold chain?
  • Jak długo czeka się na serwis i części?
  • Czy możliwy jest instrument zastępczy?
Infrastruktura
  • Zasilanie, UPS, chłodzenie i przestrzeń?
  • Sieć i storage?
  • GPU lub inne compute?
  • LIMS i eksport danych?
  • Tryb offline?
  • Bezpieczeństwo i audyt?
Ekonomia
  • Cena instrumentu i finansowanie?
  • Roczny serwis?
  • Koszt runu przy realnym, nie pełnym wykorzystaniu?
  • Koszt kontroli i powtórzeń?
  • Czas operatora?
  • Koszt danych i interpretacji?

Checklista pojedynczego runu

Przed
  • kwalifikacja instrumentu aktualna;
  • maintenance wykonany;
  • consumables właściwe i ważne;
  • biblioteki po QC;
  • molarność oraz pooling zweryfikowane;
  • sample sheet niezależnie sprawdzony;
  • kontrole obecne;
  • konfiguracja cykli zgodna;
  • miejsce na dane;
  • kryteria abort i odbioru zapisane.
W trakcie
  • start fluidyki lub sensora prawidłowy;
  • kontrola daje oczekiwany sygnał;
  • loading/occupancy w zakresie;
  • jakość wczesnych cykli lub reads;
  • brak wzoru przestrzennego awarii;
  • brak alertów termicznych i storage;
  • odstępstwa zapisane.
Po
  • run zakończony technicznie;
  • pliki kompletne i zabezpieczone;
  • QC runu przechodzi;
  • demultipleksowanie zgodne;
  • blank i kontrola pozytywna prawidłowe;
  • fingerprint i tożsamość zgodne;
  • każda próbka spełnia własne progi;
  • callable region oceniony;
  • powtórzenia i potwierdzenia zlecone;
  • raport oraz wersje zarchiwizowane.

Najczęstsze błędy interpretacyjne

  1. „Aparat odczytuje genom.” Odczytuje przygotowaną bibliotekę.
  2. „Większy output zawsze jest lepszy.” Liczą się użyteczne, niezależne dane.
  3. „Q30 oznacza poprawny wariant.” To jakość bazy, nie kompletna walidacja.
  4. „Run przeszedł, więc każda próbka przeszła.” QC ma co najmniej dwa poziomy.
  5. „Nazwa modelu wystarczy w metodach.” Potrzebne są chemia, consumable i software.
  6. „Flow cell jest tylko kawałkiem szkła.” W niektórych platformach zawiera sensor i ASIC.
  7. „Kontrola pozytywna sprawdza wszystko.” Sprawdza tylko etapy, przez które przeszła.
  8. „Brak alertu wyklucza problem instrumentu.” Trendy mogą ujawnić subtelne odchylenie.
  9. „Cena za gigabazę jest kosztem badania.” Pomija batch, ludzi, dane i potwierdzenie.
  10. „Przenośny instrument oznacza przenośne laboratorium.” Reszta workflow nadal istnieje.
  11. „Aktualizacja software nie zmienia wyniku.” Primary analysis jest częścią pomiaru.
  12. „Najdłuższy read opisuje platformę.” Projekt zależy od całego rozkładu.

Co warto umieć po przeczytaniu

Czytelnik powinien potrafić:

  • rozdzielić materiał, bibliotekę, consumable, instrument, primary analysis i interpretację;
  • opisać tor pomiarowy kapilary, optycznego SBS, półprzewodnika, SMRT i nanoporu;
  • wskazać stałe oraz zużywalne elementy urządzenia;
  • zaplanować sample sheet, pooling i loading;
  • odróżnić QC runu od QC próbki;
  • interpretować metryki platformowe jako zestaw;
  • diagnozować wzór awarii;
  • policzyć przepustowość użyteczną;
  • uwzględnić maintenance, loty, service history i wersje software;
  • oszacować wymagania sieci, storage i bezpieczeństwa;
  • wybrać klasę instrumentu od endpointu;
  • przygotować kryteria abort, odbioru i potwierdzenia.

Powiązane artykuły

Literatura i źródła
