Stanowisko jest układem, nie zbiorem pudełek

Mikromanipulacja oocytu odbywa się na styku optyki, mechaniki precyzyjnej, pneumatyki lub hydrauliki oraz fizjologii komórki. Sam dobry mikroskop nie wystarczy, jeśli stolik drga, kapilara pełznie po zatrzymaniu manipulatora, temperatura w kropli jest inna niż na wyświetlaczu, a operator nie wie, czy zmiana położenia komórki wynika z ruchu końcówki, czy z przepływu wywołanego ciśnieniem. Z drugiej strony zakup najdroższego kompletnego zestawu nie gwarantuje dobrych wyników, jeżeli jego elementy nie zostały dobrane do naczyń, kapilar i konkretnej manipulacji.

Najbardziej użyteczny model myślowy traktuje stanowisko jako łańcuch pomiarowo-wykonawczy:

oświetlenie → próbka → obiektyw → kontrast → kamera lub oko → decyzja operatora → manipulator → kapilara → siła i przepływ działające na komórkę.

Każde ogniwo może ograniczyć całość. Obraz może być ostry, lecz biologicznie mylący. Ruch może być mikrometryczny na skali śruby, lecz niepowtarzalny na końcu długiej kapilary. Ciśnienie może być stabilne w urządzeniu, lecz zmienne na końcówce z powodu pęcherzyka, podatnego przewodu lub częściowego zatkania. Dlatego ten artykuł nie jest instrukcją wykonywania ICSI ani SCNT. Pokazuje, jak rozumieć stanowisko, jak je odbierać, dokumentować i diagnozować oraz dlaczego te same urządzenia pracują inaczej podczas wstrzyknięcia plemnika i transferu jądra.

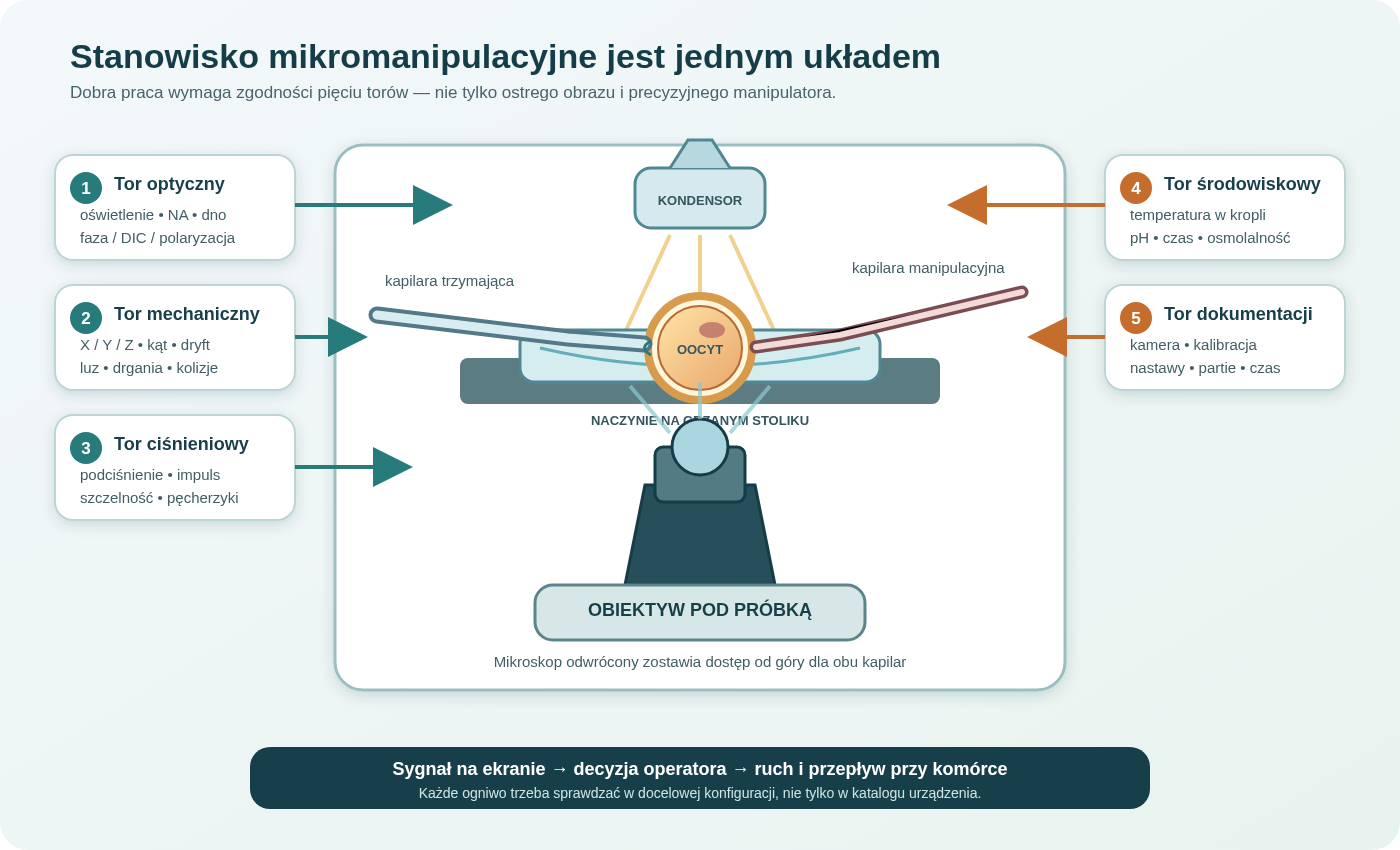

Stanowisko mikromanipulacyjne jako pięć połączonych torów: optyczny, mechaniczny, ciśnieniowy, środowiskowy i dokumentacyjny. Obiektyw mikroskopu odwróconego obserwuje oocyt od dołu, a dwie kapilary wchodzą nad naczyniem: trzymająca stabilizuje komórkę, manipulacyjna wykonuje zabieg.
Stanowisko mikromanipulacyjne jako pięć połączonych torów: optyczny, mechaniczny, ciśnieniowy, środowiskowy i dokumentacyjny. Obiektyw mikroskopu odwróconego obserwuje oocyt od dołu, a dwie kapilary wchodzą nad naczyniem: trzymająca stabilizuje komórkę, manipulacyjna wykonuje zabieg.

Dlaczego mikroskop jest odwrócony

W mikroskopie odwróconym obiektywy znajdują się pod stolikiem, a kondensor i źródło światła przechodzącego — nad próbką. Oocyt leży w kropli na dnie naczynia, więc obiektyw patrzy przez jego dno. Taka geometria ma trzy praktyczne zalety:

  • nad naczyniem pozostaje wolna przestrzeń dla uchwytów i niemal poziomo prowadzonych kapilar;
  • można używać szalek i komór roboczych zawierających pożywkę, zamiast ściskać próbkę pomiędzy szkiełkami;
  • ostrość można zmieniać ruchem zespołu obiektywów, pozostawiając stolik i ustawione względem niego manipulatory w możliwie stałym położeniu.

Nie oznacza to, że każde naczynie pasuje do każdego obiektywu. Między oocytem a soczewką znajduje się dno o określonej grubości i współczynniku załamania. Obiektyw projektowany dla szkiełka nakrywkowego o grubości około 0,17 mm nie musi dobrze obrazować przez milimetrowy plastik. Aberracja sferyczna może wtedy obniżyć kontrast i rozdzielczość, choć obraz nadal „daje się wyostrzyć”. Do naczyń hodowlanych stosuje się więc obiektywy o długiej odległości roboczej (long working distance, LWD) oraz modele z pierścieniem korekcyjnym obejmującym określony zakres grubości dna.1

Przy zakupie należy sprawdzić nie tylko powiększenie, ale przynajmniej:

  • aperturę numeryczną (NA), która wpływa na rozdzielczość i ilość zbieranego światła;
  • odległość roboczą, czyli bezpieczny dystans między czołem obiektywu a powierzchnią naczynia;
  • przewidzianą grubość i materiał dna;
  • zgodność z pierścieniami fazowymi albo pryzmatami DIC;
  • przestrzeń na stoliku i pod nim, zwłaszcza po dodaniu grzania oraz uchwytów kapilar.

Wyższe powiększenie nie naprawia obrazu ograniczonego niską NA lub niedopasowaniem do dna. Powstaje wtedy puste powiększenie: obiekt jest większy na monitorze, ale nie przybywa w nim informacji. W praktyce przydaje się obiektyw przeglądowy do odnajdywania komórek i obiektyw roboczy zapewniający wystarczający detal przy zachowaniu pola widzenia, odległości roboczej i miejsca na kapilary. Bardzo duże powiększenie może wręcz utrudniać manipulację, bo zmniejsza pole, głębię ostrości i tolerancję na ruch w osi Z.

Oświetlenie Köhlera: regulacja, której nie zastępuje suwak jasności

W poprawnie ustawionym oświetleniu Köhlera obraz źródła światła nie jest ogniskowany w płaszczyźnie próbki. Układ tworzy dwie serie płaszczyzn sprzężonych: polowych oraz aperturowych. Dzięki temu pole jest równomiernie oświetlone, a przesłony polowa i aperturowa pełnią różne funkcje. Pierwsza ogranicza oświetlany obszar, druga wpływa na kąt oświetlenia, a więc na kompromis między rozdzielczością, kontrastem i głębią ostrości.2

Przesłony kondensora nie powinno się używać jak regulatora jasności. Nadmierne jej zamknięcie może dać pozornie „mocniejszy” kontrast, ale kosztem rozdzielczości i z artefaktami dyfrakcyjnymi. Jasność reguluje się źródłem światła lub filtrami, a aperturę dobiera do zadania optycznego. Po zmianie naczynia, grubości dna, obiektywu albo modułu grzewczego warto ponownie sprawdzić ustawienie kondensora. Oświetlenie, które wystarcza do odnalezienia oocytu, nie musi wystarczać do wiarygodnej oceny granicy osłonki przejrzystej, przestrzeni okołożółtkowej lub końca kapilary.

Jasne pole, kontrast fazowy i DIC nie pokazują tego samego

Oocyt jest dużą, niemal przezroczystą komórką. W jasnym polu część struktur widać dzięki pochłanianiu i załamaniu światła, lecz wiele szczegółów zmienia przede wszystkim fazę fali, a nie jej natężenie. Stąd znaczenie metod kontrastowych.

Jasne pole

Jasne pole ma najprostszy tor optyczny i najmniej elementów wymagających dopasowania. Dobrze ujawnia kontury, zanieczyszczenia i obiekty silnie pochłaniające światło. Jest też użytecznym trybem kontrolnym: jeśli obraz jest nierównomierny już w jasnym polu, przejście do bardziej złożonego kontrastu nie usunie złego centrowania lub brudnej optyki.

Kontrast fazowy

Kontrast fazowy wykorzystuje pierścieniową przesłonę w kondensorze i odpowiadającą jej płytkę fazową w obiektywie. Rozdziela światło bezpośrednie od ugiętego na próbce i przekształca różnice faz w różnice jasności. Pierścień musi być wycentrowany i dopasowany do obiektywu. Nie jest to akcesorium uniwersalne dla wszystkich powiększeń.

Metoda jest szybka, nie wymaga znakowania i dobrze sprawdza się przy żywych komórkach. Ma jednak charakterystyczne artefakty: jasne lub ciemne halo wokół granic oraz shade-off, czyli osłabienie kontrastu w rozległych, jednorodnych strukturach. Gruby, kulisty oocyt i osłonka przejrzysta nie są idealnym cienkim preparatem. Krawędź wyglądająca na podwójną lub rozświetloną może więc być własnością toru fazowego, a nie dodatkową błoną.3

DIC

Kontrast interferencyjno-różniczkowy (DIC, zwykle w odmianie Nomarskiego) rozdziela spolaryzowane światło na dwie nieco przesunięte wiązki, a następnie ponownie je łączy. Natężenie w obrazie zależy od gradientu drogi optycznej wzdłuż kierunku przesunięcia wiązek. Powstaje obraz przypominający relief oświetlony z boku, ale nie jest to mapa wysokości. Obrócenie próbki albo zmiana kierunku ścinania może zmienić wygląd tej samej struktury.

DIC wymaga zgodnego zestawu polaryzatorów, analizatora i pryzmatów dobranych do kondensora oraz obiektywu. Niewłaściwy pryzmat, naprężenia w plastiku naczynia lub dodatkowe elementy grzewcze mogą wprowadzać dwójłomność i tło. Wysokiej jakości szklane dno bywa optycznie korzystne, lecz twierdzenie, że „DIC w ogóle nie działa przez plastik”, jest zbyt mocne: wynik zależy od rodzaju i naprężeń tworzywa, geometrii oraz konstrukcji konkretnego układu. Producent podaje zgodne kombinacje pryzmatów i zakresów NA, a ich dopasowania nie należy zgadywać.4

Wybór między fazą a DIC nie jest konkursem na ładniejszy obraz. Kontrast fazowy bywa odporniejszy i szybszy w codziennej pracy; DIC może precyzyjniej pokazać krawędź kapilary i lokalne gradienty w komórce, ale jest bardziej zależny od konfiguracji. Każda metoda tworzy własny obraz pośredni. Operator powinien umieć rozpoznać jej artefakty, zanim zacznie interpretować biologię.

Obserwacja wrzeciona: sygnał optyczny, nie widok chromosomów

Wrzeciono metafazowe tworzą uporządkowane mikrotubule wykazujące dwójłomność. Systemy wykorzystujące światło spolaryzowane mogą zatem pokazać wrzeciono w żywym oocycie bez fluorescencyjnego barwienia DNA. Jest to ważne, ponieważ położenie pierwszego ciałka kierunkowego nie zawsze dokładnie wskazuje położenie wrzeciona. Obraz polaryzacyjny może pomóc podczas orientowania oocytu lub enukleacji.5

Trzeba jednak rozdzielić cztery stwierdzenia:

  1. w obrazie widać strukturę dwójłomną zgodną z wrzecionem;
  2. wrzeciono znajduje się w określonym miejscu;
  3. chromosomy zostały całkowicie usunięte;
  4. oocyt zachował kompetencję rozwojową.

Pierwsze nie dowodzi automatycznie pozostałych. Widoczność zależy od orientacji włókien względem polaryzacji, temperatury, jakości optyki, osłonki przejrzystej i algorytmu systemu. Brak sygnału może oznaczać niekorzystną orientację albo zaburzenie wrzeciona, a nie koniecznie jego brak. Z kolei widoczny sygnał nie gwarantuje prawidłowego zestawu chromosomów. W badaniu świń polaryzacyjne obrazowanie pozwalało z dużą skutecznością prowadzić enukleację, lecz sama selekcja według widoczności wrzeciona nie dawała prostego, uniwersalnego wzrostu kompetencji rozwojowej.6

Fluorescencyjne barwniki DNA mogą mocniej potwierdzać obecność materiału jądrowego, ale wprowadzają ekspozycję na światło wzbudzające i potencjalną fototoksyczność. Nie należy ich traktować jako bezkosztowego „trybu pewności”. Metodę potwierdzenia dobiera się do modelu, celu oraz dopuszczalnego obciążenia komórki, a jej ograniczenia zapisuje w dokumentacji.

Temperatura: liczy się oocyt, nie wyświetlacz

Oocyt jest wrażliwy na warunki poza inkubatorem, a wrzeciono mikrotubularne szczególnie na obniżenie temperatury. Grzany stolik lub wkładka do naczynia ma ograniczać wychłodzenie, ale wartość nastawy nie jest bezpośrednim pomiarem temperatury komórki. Między czujnikiem grzałki a kroplą znajdują się metal, szkło lub plastik, powietrze i warstwa cieczy. Ciepło odbierają też obiektyw, uchwyty i przepływ powietrza.

Odbiór stanowiska powinien obejmować mapę temperatury w naczyniu roboczym:

  • po pełnym czasie rozgrzewania;
  • przy typowej objętości kropli i warstwie oleju, jeśli jest używana;
  • w środku i na obrzeżach pola pracy;
  • przy zamontowanych kapilarach;
  • po otwarciu osłony i po przesunięciu naczynia;
  • z niezależnym, wzorcowanym czujnikiem o małej masie.

Nie chodzi o magiczną nastawę równą 37,0°C, lecz o zweryfikowanie, jaki odczyt sterownika daje pożądaną i stabilną temperaturę w miejscu komórki. Ogrzewanie może również wywoływać dryft mechaniczny podczas rozszerzania elementów. Dlatego stanowisko stabilizuje się termicznie przed oceną dryftu i przed pracą.

Temperatura jest tylko częścią środowiska. Mała kropla szybciej traci wodę, a to podnosi osmolalność. Po wyjęciu z atmosfery CO₂ zmienia się pH pożywki opartej na buforze wodorowęglanowym. Warstwa oleju ogranicza parowanie, lecz jakość i równowaga oleju również mają znaczenie. Plan pracy powinien określać dopuszczalny czas poza inkubatorem, bufor odpowiedni do atmosfery stanowiska oraz sposób rejestracji czasu. Długie poszukiwanie ostrości jest więc nie tylko problemem operatora — staje się zmianą ekspozycji biologicznej.

Dwie kapilary, dwa zadania

Typowe stanowisko ma dwa ramiona:

  • kapilarę trzymającą (holding pipette), która stabilizuje oocyt przez łagodne podciśnienie;
  • kapilarę manipulacyjną, której geometria zależy od zadania: może wprowadzać plemnik, pobierać fragment cytoplazmy z wrzecionem, przenosić komórkę dawcy albo wykonywać inną precyzyjną czynność.

Kapilara trzymająca ma zwykle płaską, wypolerowaną końcówkę i średnicę dobraną do obiektu. Ma utrzymać komórkę bez zasysania jej głęboko i bez wywołania trwałego odkształcenia. Kapilara manipulacyjna może być zaostrzona, ścięta, wypolerowana lub zakończona inaczej. Kąt natarcia, średnica zewnętrzna i wewnętrzna, zwężenie oraz elastyczność wpływają na penetrację, przepływ i obciążenie błony.

Nie istnieje jedna „średnica kapilary do oocytu”. Oocyt z osłonką, oocyt bez osłonki, blastomer, komórka dawcy i plemnik stawiają różne wymagania. Liczy się też gatunek i etap dojrzewania. Specyfikacja kapilary powinna obejmować numer partii, materiał, średnice, kąt i sposób wykończenia, a nie jedynie nazwę handlową.

Uchwyt kapilary musi być szczelny i osiowo ustawiony. Zbyt głęboko wsunięta lub krzywo zaciśnięta kapilara może się naprężać i przeskoczyć przy ruchu. Długi odcinek wystający z uchwytu zwiększa ugięcie i podatność na drgania. Przewód ciśnieniowy powinien mieć zapas ruchu, ale nie może ciągnąć ramienia manipulatora ani tworzyć sprężystej pętli, która po zmianie położenia powoli wraca.

Manipulator: ruch na pokrętle a ruch końcówki

Manipulator zapewnia ruch w osiach X, Y i Z oraz często dodatkowy ruch zgrubny, regulację kąta i funkcję szybkiego wycofania. Może być mechaniczny, hydrauliczny, elektryczny lub łączyć te rozwiązania. Parametry katalogowe — rozdzielczość kroku, zakres i prędkość — nie opisują całego zachowania przy próbce.

Najważniejsze zjawiska praktyczne to:

  • luz zwrotny (backlash) — po zmianie kierunku część ruchu napędu nie od razu przenosi się na końcówkę;
  • histereza — położenie zależy od historii ruchu, a nie wyłącznie od aktualnej nastawy;
  • pełzanie i dryft — końcówka przesuwa się po formalnym zatrzymaniu;
  • sprzężenie osi — ruch w X wywołuje niewielką zmianę Y lub Z;
  • ugięcie — długa kapilara magazynuje energię i prostuje się skokowo;
  • różna skala ruchu — jeden impuls może mieć inną użyteczność przy małym i dużym powiększeniu.

Test manipulatora wykonuje się w obrazie, śledząc rzeczywistą końcówkę przy docelowym powiększeniu, a nie obserwując tylko wskazania sterownika. Przydaje się wzorzec długości i nagranie. Można sprawdzić serię małych ruchów w jednym kierunku, powrót, zmianę kierunku, ruch ukośny i stabilność po zatrzymaniu. Osobno ocenia się zachowanie bez kontaktu z cieczą i po zanurzeniu, bo menisk oraz opór ośrodka mogą zginać kapilarę.

Kąt podejścia ma konsekwencje geometryczne. Kapilara oglądana w rzucie może wyglądać na ustawioną w płaszczyźnie równikowej oocytu, choć jej końcówka znajduje się nad lub pod nim. Ruch wzdłuż osi kapilary ma wtedy składową pionową. Operator musi nauczyć się odczytywać ostrość końcówki, jej cień i deformację komórki, a nie tylko dwuwymiarowe położenie na monitorze.

Mikroinjektor: ciśnienie nie jest objętością

Kapilarą trzymającą steruje zwykle układ zdolny do wytworzenia łagodnego podciśnienia. Kapilara manipulacyjna może być połączona z mikroinjektorem pneumatycznym lub układem hydraulicznym/olejowym. W urządzeniu pneumatycznym spotyka się:

  • ciśnienie kompensacyjne, małe dodatnie ciśnienie ograniczające cofanie się cieczy do kapilary;
  • ciśnienie wstrzyknięcia, większe ciśnienie działające przez określony czas;
  • tryb ciągły lub impulsowy, zależnie od konstrukcji;
  • parametry czasu, ciśnienia i sposobu wyzwolenia, np. przyciskiem, manipulatorem lub pedałem.

Instrukcja konkretnego mikroinjektora może podawać wartości przykładowe, lecz nie są one uniwersalnym protokołem dla oocytu. Ilość przemieszczonej cieczy zależy nie tylko od ciśnienia i czasu. Zależy też od średnicy i długości zwężenia, lepkości, napięcia powierzchniowego, temperatury, podatności przewodów, obecności pęcherzyków i częściowego zatkania. Producent mikroinjektora wprost opisuje dobór ciśnienia kompensacyjnego jako zależny od napięcia powierzchniowego, lepkości i otworu kapilary.7

To wyjaśnia kilka pozornych paradoksów:

  • ta sama nastawa daje inny wypływ po zmianie partii kapilar;
  • mały pęcherzyk działa jak sprężyna i opóźnia odpowiedź;
  • częściowe zatkanie może długo nie dawać przepływu, a potem uwolnić gwałtowny bolus;
  • ogrzanie zmienia lepkość i zachowanie układu;
  • odczyt ciśnienia w aparacie nie dowodzi szczelności na uchwycie.

Przed kontaktem z cennym materiałem sprawdza się odpowiedź końcówki w medium roboczym lub na odpowiednim modelu treningowym. Nie wystarcza sprawdzenie, czy na wyświetlaczu zmienia się liczba. W systemie trzymającym łagodne zwiększanie podciśnienia powinno powodować przewidywalną zmianę położenia i deformacji obiektu. Po zwolnieniu komórka powinna odłączyć się bez gwałtownego strumienia.

Drganie, które widać dopiero na końcówce

Przy dużym powiększeniu mikrometryczny ruch budynku, wentylatora lub ręki operatora staje się ruchem porównywalnym z istotnymi strukturami komórki. Stół antywibracyjny izoluje część drgań podłoża, ale nie naprawia luźnego uchwytu, rezonującej kapilary ani luzu manipulatora. Źródła zakłóceń warto rozdzielić:

  • podłoże: kroki, windy, drzwi, ruch uliczny, pompy w sąsiednim urządzeniu;
  • stół: niewłaściwe poziomowanie, dobicie izolatora, obciążenie poza zakresem;
  • stanowisko: wentylatory, sprężarka mikroinjektora, przewody dotykające stołu;
  • ramiona: luzy, długie uchwyty, niezamocowane kable;
  • operator: oparcie dłoni o stolik, gwałtowny ruch joysticka, przypadkowe dotknięcie przewodu;
  • przepływ powietrza: nawiew klimatyzacji poruszający cienką kapilarą i zmieniający temperaturę.

Test drgań powinien obejmować typową pracę otoczenia, nie tylko pusty pokój po godzinach. Warto nagrać nieruchomą końcówkę przy roboczym powiększeniu, kolejno włączać potencjalne źródła i sprawdzać częstotliwość oraz amplitudę ruchu. Jeśli obraz i kapilara przesuwają się razem, źródło może działać na cały mikroskop; jeśli drży tylko kapilara, częściej winne jest ramię, uchwyt lub przewód.

ICSI i SCNT: wspólny korpus, inna operacja

Stanowiska do ICSI i SCNT wyglądają podobnie, bo w obu przypadkach trzeba zobaczyć oocyt, utrzymać go i wprowadzić kapilarę. Na tym podobieństwo się nie kończy, ale nie wolno z niego wyciągać wniosku, że procedury różnią się tylko „ładunkiem”.

Właściwość ICSI SCNT
Główna manipulacja Wprowadzenie wybranego plemnika do cytoplazmy oocytu Usunięcie materiału jądrowego oocytu i wprowadzenie komórki lub jądra dawcy
Znaczenie orientacji Ograniczenie ryzyka uszkodzenia wrzeciona i kontrola toru wkłucia Lokalizacja wrzeciona jest bezpośrednio związana z enukleacją
Kapilara robocza Przystosowana do pobrania i unieruchomienia plemnika oraz penetracji osłonki i oolemy Zestaw może obejmować kapilarę enukleacyjną i elementy do przeniesienia lub fuzji komórki dawcy
Zjawisko ciśnieniowe Kontrolowany ruch bardzo małego ładunku i cytoplazmy Aspiracja fragmentu cytoplazmy, przeniesienie dawcy albo inne etapy zależne od wariantu
Kolejne etapy biologiczne Ocena zapłodnienia i dalszego rozwoju Aktywacja zrekonstruowanego oocytu jest odrębnym, koniecznym etapem
Kontrola tożsamości Ocena proceduralna i wynik zapłodnienia Potrzebne są także dowody usunięcia genomu oocytu i zgodności genomu jądrowego z dawcą

W ICSI mechaniczne pokonanie osłonki i błony oocytu ma dostarczyć plemnik, lecz nie może nadmiernie uszkodzić cytoplazmy. W SCNT enukleacja usuwa wrzeciono z możliwie małą ilością cytoplazmy, a rekonstrukcja wprowadza genom somatyczny. Następnie trzeba uruchomić program rozwojowy przez aktywację. Warianty SCNT różnią się tym, czy przenosi się całe komórki, czy jądra, oraz czy dochodzi do fuzji elektrycznej, bezpośredniego wstrzyknięcia lub kombinacji etapów. Przeglądy inżynierii zarodkowej podkreślają, że przepływ przez kapilarę i wielkość aspiracji zależą od geometrii końcówki oraz sterowania ciśnieniem.8

Z tego wynika zasada odbioru: konfigurację kwalifikuje się dla zastosowania. To, że manipulator dobrze działa w ICSI, nie dowodzi automatycznie, że kapilary, kontrast i skala ruchu są właściwe do enukleacji. Sukces pojedynczego operatora również nie wystarcza — stanowisko powinno umożliwiać powtarzalną pracę w zdefiniowanym zakresie przez wyszkolony zespół.

Kamera i monitor są częścią pomiaru

Kamera nie tylko ułatwia wspólne oglądanie. Pozwala dokumentować ruch, mierzyć dryft, oceniać czas ekspozycji i prowadzić szkolenie bez patrzenia przez okulary. Wymaga jednak kalibracji:

  • rozmiar piksela w próbce wyznacza się osobno dla każdego obiektywu i konfiguracji optycznej;
  • powiększenie cyfrowe monitora nie zmienia rozdzielczości;
  • automatyczna ekspozycja i automatyczny kontrast mogą sprawić, że podobne próbki wyglądają inaczej;
  • kompresja i wyostrzanie mogą tworzyć obwódki przy granicach;
  • opóźnienie obrazu ma znaczenie podczas ruchu wykonywanego w czasie rzeczywistym.

Do pomiarów i porównań zapisuje się parametry akwizycji. Jeśli obraz służy tylko nawigacji, automatyka bywa wygodna, ale operator musi wiedzieć, że jasność na ekranie nie jest miarą biologiczną. Nagranie powinno mieć wiarygodny znacznik czasu i identyfikator sesji. Jednocześnie należy ograniczać dane osobowe i kliniczne do niezbędnego zakresu oraz stosować reguły kontroli dostępu.

Ergonomia wpływa na jakość

Mikromanipulacja wymaga długotrwałych, małych ruchów. Zbyt wysoko ustawione okulary, skręcony tułów lub pedał poza naturalnym zasięgiem zwiększają napięcie mięśni i liczbę gwałtownych korekt. Układ lewo–prawo powinien uwzględniać dominującą rękę operatora, dostęp do ruchu zgrubnego i awaryjnego wycofania oraz to, która kapilara jest trzymająca.

Ergonomii nie należy korygować przez przypadkowe wydłużanie ramion i przewodów, bo zmienia to mechanikę. Lepiej dostosować krzesło, podpórki przedramion, położenie monitora i sterowników. Operator powinien móc oderwać wzrok od obrazu bez zahaczenia o manipulator i wymienić naczynie bez przeprowadzania kapilary przez strefę kolizji z obiektywem.

Odbiór nowego lub przebudowanego stanowiska

Odbiór techniczny powinien poprzedzać pracę biologiczną. Rozsądny zestaw testów obejmuje pięć torów.

1. Tor optyczny
  • czystość i centrowanie oświetlenia;
  • ustawienie Köhlera;
  • zgodność pierścieni fazowych lub pryzmatów DIC z obiektywami;
  • jakość obrazu przez docelowe naczynie i medium;
  • kalibrację skali obrazu;
  • pole widzenia oraz ostrość końcówki kapilary w całym obszarze pracy.
2. Tor mechaniczny
  • poziomowanie i obciążenie stołu;
  • dryft po rozgrzaniu;
  • luz zwrotny i powtarzalność ruchów X/Y/Z;
  • szybkie, bezpieczne wycofanie;
  • brak kolizji ramion z kondensorem, grzaniem, stolikiem i obiektywami;
  • zachowanie kapilary po zanurzeniu.
3. Tor ciśnieniowy
  • szczelność uchwytów i przewodów;
  • stabilność podciśnienia kapilary trzymającej;
  • odpowiedź na małe zmiany nastawy;
  • zachowanie po zwolnieniu sterowania;
  • test przepływu w docelowym medium, z kapilarą tej samej klasy co robocza;
  • reakcję na częściowe zatkanie i procedurę bezpiecznej wymiany.
4. Tor środowiskowy
  • temperaturę w miejscu próbki, jej przestrzenną zmienność i czas stabilizacji;
  • wpływ nawiewu oraz otwierania osłony;
  • strategię utrzymania pH i osmolalności;
  • czas od wyjęcia materiału z inkubatora do zakończenia manipulacji;
  • czyszczenie elementów blisko otwartego naczynia.
5. Tor dokumentacyjny
  • identyfikację urządzeń, wersji oprogramowania i konfiguracji;
  • zapis nastaw wraz z jednostkami;
  • identyfikację kapilar i naczyń;
  • rejestr kalibracji, konserwacji i odchyleń;
  • możliwość odtworzenia przebiegu na podstawie nagrania lub dziennika.

Stanowisko do mikromanipulacji komórek bywa przedstawiane jako połączenie kamery, mikroskopu odwróconego, manipulatorów, uchwytów, mikroinjektora, stolika i izolacji drgań. Opisy systemów badawczych potwierdzają tę architekturę, ale najważniejsze jest nie samo występowanie elementów, tylko ich zachowanie po integracji.9

Codzienna kontrola przed pracą

Pełnej kwalifikacji nie powtarza się każdego ranka, lecz krótka kontrola wykrywa awarie, które pojawiły się po wymianie kapilary, czyszczeniu albo przesunięciu ramienia:

  1. Sprawdź czystość naczynia, obiektywu i toru oświetlenia.
  2. Potwierdź kontrast i centrowanie odpowiednie dla używanego obiektywu.
  3. Pozwól układowi cieplnemu osiągnąć stan ustalony; odczytaj niezależny punkt kontrolny zgodnie z lokalną procedurą.
  4. Obserwuj nieruchomą końcówkę, aby wykryć drganie i dryft.
  5. Sprawdź szczelność kapilary trzymającej i przewidywalność przepływu kapilary roboczej.
  6. Potwierdź, że osie, szybkie wycofanie i pedał działają we właściwym kierunku.
  7. Zapisz identyfikatory materiałów, konfigurację i czas rozpoczęcia.

Tę kontrolę można przeprowadzić na wzorcu, kulkach lub odpowiednim materiale treningowym. Cenny oocyt nie powinien być pierwszym czujnikiem nieszczelności. Rodzaj materiału treningowego musi jednak odpowiadać pytaniu: kulka pozwala sprawdzić skalę i ruch, ale nie odwzorowuje odkształcenia błony, tarcia osłonki ani lepkości cytoplazmy.

Diagnostyka: od objawu do testu rozstrzygającego

Objaw Możliwe przyczyny Najprostszy test rozdzielający
Kapilara drży mimo nieruchomego stolika luźny uchwyt, rezonans wystającej części, przewód ciągnący ramię, nawiew skrócić wystający odcinek w bezpiecznym zakresie, odsunąć przewód i kolejno wyłączyć źródła przepływu powietrza
Kapilara pełznie po zatrzymaniu dryft termiczny, hydraulika, naprężony przewód, ugięcie porównać zachowanie przed i po stabilizacji cieplnej oraz bez przewodu dotykającego ramienia
Po zmianie kierunku joysticka końcówka chwilę stoi luz zwrotny lub histereza wykonać serię równych kroków na wzorcu w jednym kierunku, a potem po zmianie kierunku
Oocyt obraca się lub odpływa przy zbliżaniu dodatni przepływ z kapilary, zbyt szybki ruch, konwekcja obserwować drobne cząstki w medium przy nieruchomej końcówce i wyłączonym impulsie
Brak wypływu, po czym pojawia się gwałtowny bolus częściowe zatkanie, pęcherzyk, podatny przewód wymienić kapilarę i odpowietrzyć układ według instrukcji urządzenia; nie zwiększać w ciemno ciśnienia
Komórka nie odłącza się od kapilary trzymającej resztkowe podciśnienie, za małe światło końcówki, przywieranie ocenić zerowanie ciśnienia i końcówkę w medium bez materiału biologicznego
Obraz ma silne halo cecha kontrastu fazowego, niedopasowany lub źle wycentrowany pierścień porównać jasne pole, wycentrować pierścień i sprawdzić właściwy obiektyw
DIC daje pasy lub nierówne tło naprężony plastik, niedopasowany pryzmat, polaryzujący element grzewczy obrócić puste naczynie i porównać ze zgodnym szkłem wzorcowym
Końcówka jest ostra, oocyt nie — lub odwrotnie różne wysokości w osi Z, zły kąt podejścia prześledzić ostrość w Z i skorygować geometrię ramienia, nie „wciskać” końcówki w płaszczyznę
Sygnał wrzeciona znika po obrocie zależność dwójłomności od orientacji obrócić oocyt kontrolowanie i ocenić sygnał w kilku orientacjach
Temperatura wyświetlacza jest stała, wynik biologiczny zależy od miejsca gradient w naczyniu lub błąd czujnika wykonać mapę temperatury niezależnym czujnikiem w docelowej geometrii

Tabela nie zastępuje instrukcji producenta ani oceny serwisu. Jej sens polega na wyborze testu, który rozdziela hipotezy. Bez tego najczęstszą reakcją jest jednoczesna zmiana ciśnienia, kąta, prędkości i temperatury — a wtedy nawet poprawa nie mówi, co było przyczyną.

Jakich danych potrzeba, aby wynik był porównywalny

Opis „mikromanipulację wykonano standardowo” jest zbyt ubogi. Minimalny zapis zależy od zastosowania, ale powinien umożliwiać zrozumienie zarówno biologii, jak i stanowiska:

  • gatunek, typ komórki i stadium;
  • mikroskop, obiektyw, NA, tryb kontrastu i zgodne elementy optyczne;
  • typ naczynia, materiał i grubość dna;
  • model grzania, nastawa oraz zweryfikowana temperatura w próbce;
  • typ manipulatora i mikroinjektora, tryb działania oraz jednostki nastaw;
  • geometria, producent i partia kapilar;
  • medium, buforowanie, warstwa oleju i objętość robocza;
  • czas poza inkubatorem oraz czas manipulacji;
  • kryterium orientacji i metoda obserwacji wrzeciona, jeśli była używana;
  • operator, identyfikator sesji, odchylenia i zdarzenia techniczne;
  • kryterium wyniku: przeżycie bezpośrednie, skuteczność enukleacji, zapłodnienie, aktywacja, rozwój do określonego stadium lub weryfikacja genetyczna.

Ustawienia ciśnienia bez modelu urządzenia i geometrii kapilary są prawie nieprzenośne. Tak samo „40×” bez NA, korekcji dna i kontrastu nie opisuje jakości obrazu. Dokumentacja ma nie mnożyć pól formularza, lecz zachować zmienne, które pozwalają odróżnić zmianę biologii od zmiany aparatury.

Zakup: zaczyna się od wymagań, nie od marki

Specyfikację warto budować od zadań. Przed porównaniem ofert należy odpowiedzieć:

  • jakie komórki i naczynia będą używane;
  • czy potrzebna jest faza, DIC, obrazowanie polaryzacyjne lub fluorescencja;
  • jakie jest największe wymagane pole widzenia i detal;
  • czy praca będzie prowadzona z okularów, monitora, czy obu;
  • jaki zakres kątów i ruchów jest potrzebny;
  • czy stanowisko ma obsługiwać ICSI, SCNT, biopsję, wstrzyknięcie do zarodka czy kilka zastosowań;
  • jak utrzymywane będą temperatura, pH i osmolalność;
  • jaki jest dopuszczalny poziom drgań w konkretnym pomieszczeniu;
  • jak szybko dostępny jest serwis, części, uchwyty i zgodne kapilary;
  • jak prowadzi się kalibrację i eksport danych.

Demonstracja na przygotowanym przez sprzedawcę szkiełku nie jest wystarczająca. W miarę możliwości testuje się docelowe naczynie, medium i geometrię ramion oraz reprezentatywny materiał modelowy. W kalkulacji uwzględnia się stół, grzanie, kamerę, adaptery, uchwyty, filtry, pryzmaty, kapilary, przeglądy i szkolenie. Niedrogi korpus może wymagać kosztownej przebudowy, jeśli brakuje miejsca albo zgodnych elementów optycznych.

Nie każdy parametr powinien być maksymalny. Obiektyw o bardzo wysokiej NA może mieć zbyt małą odległość roboczą. Niezwykle szybki manipulator może utrudniać początkującemu kontrolę małych ruchów. Bardzo złożony DIC nie pomoże, jeżeli głównym źródłem błędu jest niestabilna temperatura. Dobre stanowisko to zestaw zrównoważony dla określonego procesu.

Czyszczenie, sterylność i bezpieczeństwo

Kapilary są ostrymi, kruchymi elementami. Ich montaż i utylizacja wymagają pojemnika na odpady ostre oraz ochrony przed fragmentami szkła. Nie należy przesuwać ręki po torze końcówki ani wymieniać naczynia, gdy ramię pozostaje w strefie kolizji.

Elementy blisko otwartego naczynia muszą mieć zdefiniowany sposób czyszczenia zgodny z materiałem, optyką i elektroniką. Nadmiar środka dezynfekcyjnego może spłynąć do mechanizmu albo pozostawić film optyczny. Olej i medium w uchwycie kapilary mogą pogarszać uszczelnienie i stać się źródłem zanieczyszczenia. Układy hydrauliczne oraz pneumatyczne obsługuje się zgodnie z instrukcją producenta; przypadkowa zamiana płynów, przewodów i uszczelek zmienia ich podatność chemiczną i mechaniczną.

Jeśli stanowisko pracuje z materiałem ludzkim lub zwierzęcym, zasady bezpieczeństwa biologicznego wynikają z oceny ryzyka, pochodzenia materiału i lokalnych procedur. Sam fakt, że oocyt jest pojedynczą komórką, nie znosi obowiązków dotyczących identyfikacji, krzyżowego zanieczyszczenia i ochrony danych. W zastosowaniu klinicznym potrzebne są ponadto rygorystyczne procedury śledzenia materiału, podwójnej kontroli tożsamości i zarządzania jakością; artykuł techniczny nie zastępuje wymagań prawnych ani akredytacyjnych.

Jak uczyć się bez trenowania na wyniku pacjenta

Szkolenie powinno rozdzielać umiejętności:

  1. ustawienie oświetlenia i rozpoznawanie artefaktów;
  2. poruszanie końcówką w trzech wymiarach bez kontaktu z obiektem;
  3. utrzymanie obiektu modelowego i jego kontrolowane zwolnienie;
  4. sterowanie przepływem w medium;
  5. penetracja lub aspiracja na zatwierdzonym materiale treningowym;
  6. pełna sekwencja pod nadzorem;
  7. samodzielna praca po osiągnięciu zdefiniowanych kryteriów.

Wczesne etapy można ćwiczyć na wzorcach i modelach, ale przejście na materiał biologiczny nadal wymaga nadzoru, ponieważ deformacja błony i odpowiedź cytoplazmy nie są odtwarzane przez sztywne kulki. Kompetencję ocenia się serią wyników i umiejętnością rozpoznania odchylenia, a nie jednym udanym nagraniem.

Dobry operator nie jest osobą, która zawsze wykonuje ruch. Jest osobą, która potrafi powiedzieć: obraz nie pozwala bezpiecznie zlokalizować celu, ciśnienie zachowuje się nietypowo, temperatura nie jest potwierdzona — więc najpierw zatrzymuje proces i usuwa przyczynę.

Najważniejsze rozróżnienia

  • Ostry obraz nie oznacza poprawnego obrazu. Niedopasowane dno i artefakty kontrastu mogą zachować pozorną ostrość.
  • Nastawa temperatury nie jest temperaturą oocytu. Potrzebny jest pomiar w geometrii roboczej.
  • Ciśnienie nie jest objętością. Przepływ zależy od kapilary, cieczy i całego układu.
  • Pozycja manipulatora nie jest pozycją końcówki. Luz, ugięcie i dryft trzeba mierzyć w obrazie.
  • Sygnał dwójłomny nie jest obrazem chromosomów. Pomaga lokalizować wrzeciono, lecz nie dowodzi kompletnej enukleacji ani kompetencji.
  • ICSI nie jest SCNT z innym ładunkiem. Cele, kapilary, walidacja i kolejne etapy biologiczne są inne.
  • Stół antywibracyjny nie naprawia wszystkich drgań. Luźny uchwyt i przewód nadal poruszą kapilarą.
  • Marka nie kwalifikuje procesu. Kwalifikuje się konkretną konfigurację w konkretnym zastosowaniu.

Stanowisko mikromanipulacyjne jest dobre wtedy, gdy operator rozumie, co widzi, ruch końcówki jest przewidywalny, środowisko komórki zostało zmierzone, a zapis pozwala odtworzyć konfigurację. To właśnie zamienia efektowny zestaw precyzyjnych urządzeń w narzędzie naukowe.
