System obrazowania płytek i hodowli: od pola do serii

Streszczenie

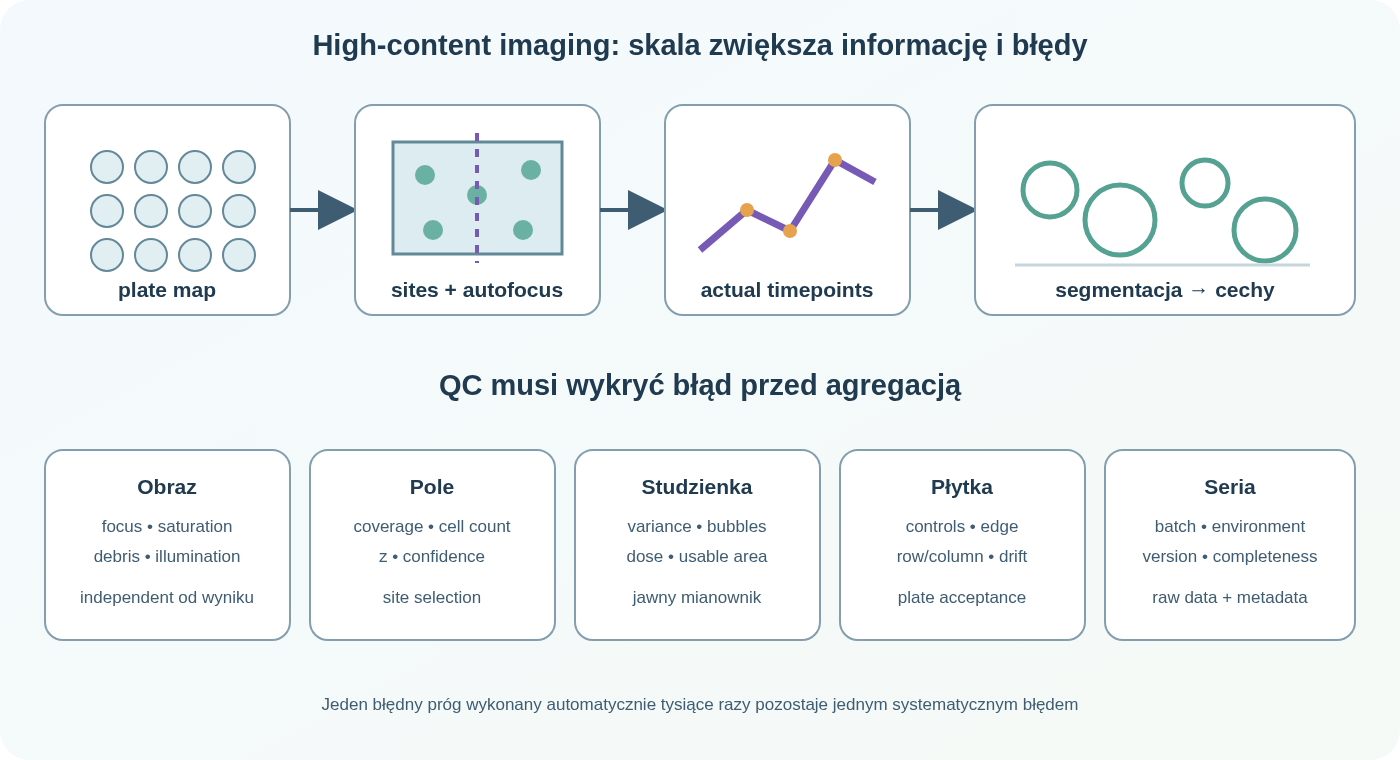

Automatyczny system obrazowania płytek lub hodowli łączy mikroskop, motorized stage, autofocus, komorę środowiskową, scheduler, storage i analizę. Może mierzyć tysiące pól przez wiele dni, ale skaluje również błędy:

• niewłaściwy focus obejmie całą płytkę;
• źle ustawiony threshold policzy miliony fałszywych obiektów;
• edge effect pokryje się z grupą;
• niestabilna temperatura zmieni kinetykę;
• jedna nieaktualna definicja plate przesunie wszystkie pola;
• utrata metadanych odłączy obraz od próbki.

Metoda zaczyna się od measurand i mapy płytek, a kończy na kontroli surowych obrazów, agregacji danych i acceptance criteria całego runu.

System nie jest „licznikiem komórek w inkubatorze”. Wynik powstaje z wyboru pól, powierzchni objętej obrazowaniem, czasu, focus, kanałów, segmentation i sposobu traktowania znikających, dzielących się oraz nakładających obiektów.

Główne rodziny systemów

High-content imager

Zwykle oferuje:

• kilka obiektywów;
• fluorescence i brightfield;
• autofocus laserowy i obrazowy;
• widefield lub confocal;
• plate hotel;
• wiele sites;
• z-stack;
• analizę obiektową.

Live-cell imager w inkubatorze

Mały system w standardowym inkubatorze ogranicza wyjmowanie płytek. Może mierzyć:

• confluence;
• migration;
• cell count;
• fluorescence;
• spheroids;
• apoptosis.

Jego optyka i zakres kanałów bywają prostsze. Temperatura urządzenia może obciążać półkę i zmieniać przepływ powietrza.

Zintegrowany incubator-imager

Ma własną komorę, robot transportujący płyty i scheduler. Zmniejsza ręczne manipulacje, ale staje się systemem krytycznym dla hodowli, danych i ciągłości zasilania.

Plate reader imaging

Niektóre czytniki rejestrują obrazy jako rozszerzenie endpoint. Trzeba rozróżnić pomiar całej studzienki od wybranych fields.

Obraz nie reprezentuje automatycznie studzienki

Site

Site to jedno pole widzenia. Jeżeli zajmuje 5% powierzchni, pozostałe 95% jest niewidoczne.

Liczba pól

Precision rośnie, gdy dodaje się reprezentatywne sites, ale zależy od spatial heterogeneity. Cztery sąsiednie pola w centrum nie zastępują czterech rozłożonych po studzience.

Schemat wyboru

Może być:

• stała siatka;
• losowy;
• systematic-random;
• całkowity mosaic;
• adaptive na podstawie preview;
• wykluczający krawędź.

Adaptive sampling jest podatny na bias, jeśli algorytm szuka pól „z komórkami”, a treatment zmienia właśnie ich gęstość.

Coverage

Raport powinien podać:

imaged area / usable well area × 100%

oraz regułę exclusion. Same 9 fields/well nie mówi, jaki fragment zbadano.

Plate definition

System musi znać:

• format 6/24/96/384/1536;
• pitch;
• center A1;
• wysokość dna;
• grubość;
• skirt;
• lid;
• orientację;
• well shape;
• usable imaging area.

Definicja podobnego katalogowo produktu może ustawiać obiektyw poza studzienką albo powodować collision.

Walidacja współrzędnych

Używa się plate z widocznym wzorem albo obiektów rozmieszczonych w:

• A1;
• narożnikach;
• środku;
• skrajnych sites.

Sprawdza się położenie, focus i powrót do tej samej pozycji.

Stage

Motorized stage wnosi:

• accuracy;
• repeatability;
• backlash;
• drift;
• settling time;
• tilt;
• vibration.

W mosaic błąd pozycji tworzy szczeliny lub overlap. W time-lapse zmienia tracked region. Repeatability może być ważniejsza niż absolute accuracy, jeżeli porównujemy to samo pole.

Plate seating

Kurz, uszkodzony skirt, kropla pod płytką lub niewłaściwy adapter przechyla dno. Autofocus może częściowo kompensować, ale z zmieni się systematycznie między wells.

Autofocus

Hardware autofocus

Laser lub inny sensor wykrywa interface dna i utrzymuje zadaną offset do warstwy komórek.

Problemy:

• grube dno;
• multi-interface;
• menisk;
• low-reflective material;
• zabrudzenie;
• organoid w różnych wysokościach.

Image-based autofocus

Rejestruje serię z i wybiera obraz o najwyższej focus metric.

Problemy:

• photobleaching podczas szukania;
• pole bez komórek;
• debris ostrzejsze niż cel;
• zależność od kanału;
• wzrost czasu.

Combined

Hardware znajduje przybliżenie, image autofocus dokonuje fine adjustment. Metoda musi zapisać:

• reference plane;
• offset;
• search range;
• step;
• kanał;
• metric;
• zachowanie po failure.

Focus map

Kilka punktów na plate może utworzyć model pochylenia. Działa tylko, jeśli dno jest wystarczająco płaskie. Lokalna deformacja well wymaga dodatkowego focus.

Focus QC

Automatyczny focus może zwrócić status success, choć obraz jest miękki. Niezależne metryki na każdym obrazie wykrywają:

• blur;
• pusty field;
• debris focus;
• złą płaszczyznę;
• condensate.

W badaniach high-content nawet przy autofocus występowały całe plates z artefaktem focus; potrzebne są wielowymiarowe QC metrics, ponieważ jedna miara nie wykrywa wszystkich problemów¹.

Optyka i detektor

Zasady z artykułu Mikroskop fluorescencyjny nadal obowiązują:

• NA;
• rozdzielczość;
• pixel sampling;
• dark;
• flat-field;
• saturation;
• linearity;
• co-registration;
• PSF.

Automatyzacja dodaje:

• uniformity między sites;
• powtarzalność zmiany obiektywu;
• shutter timing;
• filter wheel position;
• plate-to-plate drift;
• ogromny wolumen danych.

Brightfield i phase contrast

Brightfield jest łagodny, ale segmentation zależy od:

• focus;
• halo;
• menisku;
• scratches;
• condensation;
• background;
• density.

Confluence nie jest bezpośrednim cell count. Komórki duże pokrywają większą powierzchnię, a nakładające się tworzą plateau.

Phase contrast może ujawniać żywe komórki bez barwnika, lecz halo zmienia granicę. Algorytm wyszkolony na jednej linii może zawodzić po zmianie morfologii.

Fluorescencja

Znacznik może być:

• constitutive;
• reporter;
• dye jądrowy;
• viability dye;
• apoptosis probe;
• organelle marker.

Live-cell dye może:

• być toksyczny;
• photobleach;
• przeciekać;
• być eksportowany;
• rozcieńczać się w podziałach;
• wpływać na target.

Każdy timepoint zwiększa dawkę. Harmonogram musi przejść test phototoxicity wobec nieobrazowanej kontroli.

Komora środowiskowa

Temperatura

Setpoint air nie jest temperaturą medium. Płyta wyjęta z inkubatora stygnie, a system potrzebuje recovery. Gradient może wystąpić między pozycjami.

CO₂

Wpływa na pH medium bicarbonate. Drzwi i podajnik powodują spadki. Niezależny pomiar oraz recovery time są częścią PQ.

Wilgotność

Ogranicza parowanie. Zbyt niska powoduje:

• edge effect;
• zmianę osmolalności;
• spadek volume;
• dry wells.

O₂

Hypoxia imaging wymaga gazoszczelności i wiedzy o exposure podczas transferu. Ustawienie 2% w module nie odtwarza utraconej hipoksji, jeśli płytkę długo przygotowywano w powietrzu.

Condensation

Krople na lid/dnie zakłócają focus i illumination. Strategia może obejmować prewarming, kontrolę gradientu, anti-condensation lid i czas stabilizacji.

Edge effect

Skrajne wells parują i wymieniają ciepło inaczej. Efekt może sięgać poza pierwszy rząd i różnić między plate brands².

Sposoby:

• napełnienie outer wells buforem;
• nieużywanie ich do testów;
• humidity control;
• równomierny preincubation;
• właściwy lid;
• plate seal zgodny z gas exchange;
• randomized layout;
• controls po obu stronach.

Nie wolno automatycznie usuwać edge wells po zobaczeniu wyniku. Reguła powinna być w protokole i zwalidowana dla konkretnej płytki.

Plate drift i kolejność

System może obrazować:

• well-by-well;
• site-by-site across plate;
• channel-by-channel;
• plate-by-plate.

Jeśli pełny timepoint trwa 25 min, A1 i H12 nie są z tej samej chwili. Dla szybkiej odpowiedzi difference jest biologiczna.

Raportuje się:

• start każdego well;
• frame/site time;
• order;
• actual interval;
• deviations;
• skipped wells.

Channel order

Sekwencja może zmieniać:

• bleaching;
• crosstalk;
• timing;
• reporter state.

Z-stack

Zwiększa focus robustness w 3D, ale dawkę, czas i plik. Maximum projection nie zachowuje położenia ani objętości.

Seeding

Źródła spatial variability:

• nierównomierne mieszanie;
• sedymentacja w reservoir;
• ruch plate tuż po seed;
• menisk;
• różna adhesion;
• bubble;
• coating;
• czas kolumn.

Po wysiewie krzyżowy lub okrężny ruch może grupować komórki przy krawędziach. Planowane preincubation bez poruszania stabilizuje przyłączenie.

Cell number versus density

System może mierzyć:

• nuclei count;
• segmented cell count;
• confluence;
• total fluorescence.

Każdy ma inne ograniczenia. Liczba jąder nie liczy multinucleated cells jeden-do-jednego.

Controls i plate layout

OECD GIVIMP zaleca projekt plate z reference/control items, kryteriami historycznymi i oceną edge oraz plate drift; transformation i modele analizy mają być ustalone oraz udokumentowane przed akwizycją³.

Minimum:

• untreated;
• vehicle;
• positive;
• assay negative;
• cell-free/background;
• fluorescence interference;
• toxicity;
• plate QC.

Controls należy rozłożyć w wielu pozycjach, nie w jednym rogu.

Interference

Test compound może:

• fluorescencyjnie świecić;
• absorbować excitation/emission;
• precipitate;
• tworzyć kryształy;
• zmieniać focus;
• quench;
• barwić plastik.

Cell-free wells z compound ujawniają część interferencji.

Segmentacja

Najpierw obiekt

Definicje:

• nucleus;
• cell;
• colony;
• spheroid;
• wound edge;
• fluorescent punctum.

Pipeline

Może obejmować:

1. shading correction;
2. denoise;
3. background;
4. primary objects;
5. split touching objects;
6. secondary expansion;
7. exclusion at border;
8. feature extraction;
9. phenotype classification.

Threshold

Globalny działa, gdy background jest stały. Adaptive pomaga przy nierówności, ale może zmieniać próg w zależności od treatment.

Ground truth

Reprezentatywny zbiór ręcznie oznaczony przez kompetentnych reviewerów powinien obejmować:

• low/high density;
• negative/positive;
• edge;
• debris;
• dead cells;
• unusual phenotype;
• różne dni.

Nie ocenia się algorytmu tylko na obrazach użytych do tuningu.

Tracking

Śledzenie w czasie wymaga połączenia obiektów między frames.

Błędy:

• split;
• merge;
• cell division;
• wejście/wyjście z pola;
• missed detection;
• stage shift.

Track length i velocity mogą być obciążone przez krótkie, łatwe tracks. Walidacja obejmuje syntetyczne lub manual ground truth oraz reguły dla podziałów.

Spheroids i organoids

Jedna płaszczyzna brightfield może mierzyć:

• projected area;
• diameter;
• circularity;
• texture.

Nie mierzy objętości bez modelu. Luźny agregat i zwarty spheroid o tej samej powierzchni mają inny cell number.

Problemy:

• przesunięcie w well;
• wielokrotne spheroids;
• matrigel;
• focus przez grube dno;
• halo;
• necrotic core;
• merge.

Z-stack lub light-sheet może być potrzebny, ale zwiększa złożoność.

Endpoint versus kinetics

Endpoint może pominąć:

• przejściową odpowiedź;
• opóźnienie;
• wcześniejszą śmierć i detachment;
• recovery;
• zmianę rate.

Kinetic metrics:

• area under curve;
• time to threshold;
• maximum rate;
• lag;
• time of death;
• division interval.

Wymagają actual timestamps i reguł brakujących punktów. AUC z 12 równych założeń jest błędna, jeśli interval się zmieniał.

Normalizacja

Możliwe mianowniki:

• per well;
• per imaged area;
• per nucleus;
• per live cell;
• per initial count;
• relative to vehicle;
• z-score względem plate controls.

Normalizacja do cell count może maskować cytotoksyczność, jeśli treatment zmniejsza liczbę, a cecha na ocalałą komórkę rośnie.

Plate-wise normalization

Pomaga wobec day drift, ale może usunąć prawdziwy global effect, jeśli większość plate jest aktywna. Controls muszą stabilnie kotwiczyć skalę.

QC na pięciu poziomach

Obraz

• focus;
• saturation;
• dark;
• debris;
• illumination;
• condensation;
• motion.

Site

• cell count;
• usable area;
• segmentation confidence;
• edge of well;
• z.

Well

• variance między sites;
• coverage;
• bubbles;
• outliers;
• dose identity.

Plate

• controls;
• Z'-factor lub właściwa miara separation;
• row/column trend;
• edge;
• time drift;
• focus map.

Run

• plate-to-plate drift;
• instrument QC;
• reagent lots;
• environmental excursions;
• file completeness.

Nie usuwa się pojedynczych obrazów tylko dlatego, że ich wynik jest nieoczekiwany. Exclusion opiera się na image quality independent od treatment.

Z'-factor i jego ograniczenia

Z' = 1 - 3(σp + σn)/|μp - μn|

Ocenia separation positive i negative controls. Nie dowodzi:

• biological validity;
• linearity;
• absence of edge effect;
• prawidłowej segmentation;
• dose-response;
• powtarzalności między dniami.

Wysokie Z' może współistnieć z bias, jeśli obie grupy kontrolne są systematycznie przesunięte.

Batch i randomizacja

Batch może pochodzić od:

• cell passage;
• seeding time;
• reagent lot;
• plate;
• imager;
• operator;
• day;
• focus;
• segmentation version.

Projekt powinien mieszać grupy między batch albo zawierać bridging controls. Gdy każda grupa jest obrazowana innego dnia, korekta statystyczna nie odzyska brakującej identyfikowalności.

System komputerowy

Scheduler

Musi obsługiwać:

• priorytety;
• konflikt płyt;
• opóźnienie;
• recovery;
• restart;
• partial run;
• audit trail.

Storage

Jedna plate może generować setki GB. Plan:

• local cache;
• transfer;
• checksum;
• backup;
• retention;
• raw versus derived;
• metadata;
• access.

Nazewnictwo

Folder nie może być jedynym powiązaniem. Potrzebne są plate ID, well, site, channel, z, time i acquisition ID w metadanych.

Data integrity

Re-analysis powinna tworzyć nową wersję, nie nadpisywać surowych obrazów. Manual overrides wymagają użytkownika, powodu i czasu.

IQ, OQ i PQ

IQ

• statyw, optyka, filtry, detektor;
• stage, autofocus i plate loader;
• komora, gazy i sensory;
• software, accounts i storage;
• network i backup;
• kompatybilne plates;
• UPS i alarmy.

OQ

• stage accuracy/repeatability;
• plate registration;
• autofocus;
• objective change;
• pixel scale;
• flat-field;
• intensity linearity;
• PSF/resolution;
• co-registration;
• temperature/CO₂/O₂;
• timing;
• file transfer;
• alarm/recovery.

PQ

• real cell plates;
• low/high density;
• bright/dim signal;
• edge/center;
• longest time-lapse;
• full scheduler;
• multiple plates;
• segmentation;
• controls;
• final biological metric.

HCS platforms wymagają codziennego potwierdzenia całego toru stage, illumination, autofocus, optics i detector, nie tylko serwisu kamery⁴.

Walidacja metody

Macierz:

• plate lots/brands;
• seeding densities;
• passages;
• sites/well;
• focus modes;
• exposure range;
• operators/days;
• environmental excursions;
• algorithm versions.

Charakterystyki:

• precision;
• accuracy wobec reference/manual count;
• linearity;
• range;
• limit of detection;
• robustness;
• edge bias;
• position bias;
• time drift;
• classification sensitivity/specificity;
• missing-data handling.

Rutynowa kontrola

Przed

• instrument QC;
• clean optics;
• plate definition;
• environmental equilibrium;
• storage capacity;
• scheduler;
• calibration;
• controls/layout;
• focus pilot.

W trakcie

• thumbnails;
• focus score;
• saturation;
• plate temperature;
• gas;
• delays;
• transfer status;
• file count.

Po

• controls;
• row/column maps;
• site variance;
• exclusions;
• raw archive;
• analysis version;
• review;
• disposition.

Minimalny rekord

• experiment/plate/sample map;
• cell identity, passage i seeding;
• treatment, dose i times;
• plate type/lot/coating;
• instrument/configuration;
• objective, channels, exposure;
• autofocus;
• sites/coverage;
• z-stack;
• actual timestamps;
• environment;
• QC;
• software/pipeline version;
• exclusion;
• aggregation/normalization;
• raw location/checksum;
• decision.

Najczęstsze błędy

„Imager policzył komórki”

Algorytm policzył obiekty spełniające definicję w sfotografowanej części well.

„Autofocus działa”

Status nie zastępuje independent focus QC.

„Więcej pól zawsze naprawi variability”

Jeśli wszystkie leżą w bias region albo segmentation jest zła, tylko precyzyjniej mierzą błąd.

„Confluence to liczba komórek”

Zależy od rozmiaru, kształtu i nakładania.

„Outer wells można usunąć”

Tylko według uprzedniej, zwalidowanej reguły. Po-hoc removal tworzy bias.

„Kinetic imaging jest nieinwazyjne”

Powtarzalne światło, movement i environment mogą zmieniać komórki.

Checklista rozwoju

• Czy measurand i obiekt są zdefiniowane?
• Jaka część well musi być obrazowana?
• Czy site selection jest wolny od treatment bias?
• Czy plate i focus są zwalidowane?
• Czy dose światła nie zmienia endpoint?
• Czy edge oraz plate drift są zmierzone?
• Czy controls obejmują pozycje i interference?
• Czy segmentation ma niezależny ground truth?
• Czy actual timestamps są zachowane?
• Czy aggregation ma jawny mianownik?
• Czy raw images, metadata i wersje są retencjonowane?
• Czy exclusion jest oparta na quality, nie wyniku?

Checklista runu

• Czy plate map i barcode są zgodne?
• Czy cells, passage, density i treatment są zapisane?
• Czy komora osiągnęła warunki?
• Czy focus pilot działa w skrajnych wells?
• Czy histogramy nie są nasycone?
• Czy storage wystarczy?
• Czy scheduler zmieści interwały?
• Czy QC monitoruje run na bieżąco?
• Czy alarmy mają disposition rules?
• Czy końcowa plate map ujawnia edge, row i time drift?

Najkrótsza zasada

Automatyczny imager nie usuwa subiektywności — przenosi ją do mapy pól, focus, segmentacji i agregacji. Jego przewaga pojawia się dopiero wtedy, gdy każda z tych decyzji jest jawna, zwalidowana i kontrolowana na wszystkich poziomach serii.
