Macierz zewnątrzkomórkowa i rusztowania

Streszczenie

Macierz zewnątrzkomórkowa, czyli ECM (extracellular matrix), nie jest zaprawą wlaną między komórki. To tkankowo swoisty i stale przebudowywany układ białek, cukrów, związanych cząsteczek sygnałowych, wody oraz naprężeń. Podtrzymuje kształt narządu, ale jednocześnie mówi komórce, gdzie jest, do czego ma się przyczepić, w którą stronę migrować i jaką funkcję utrzymać.

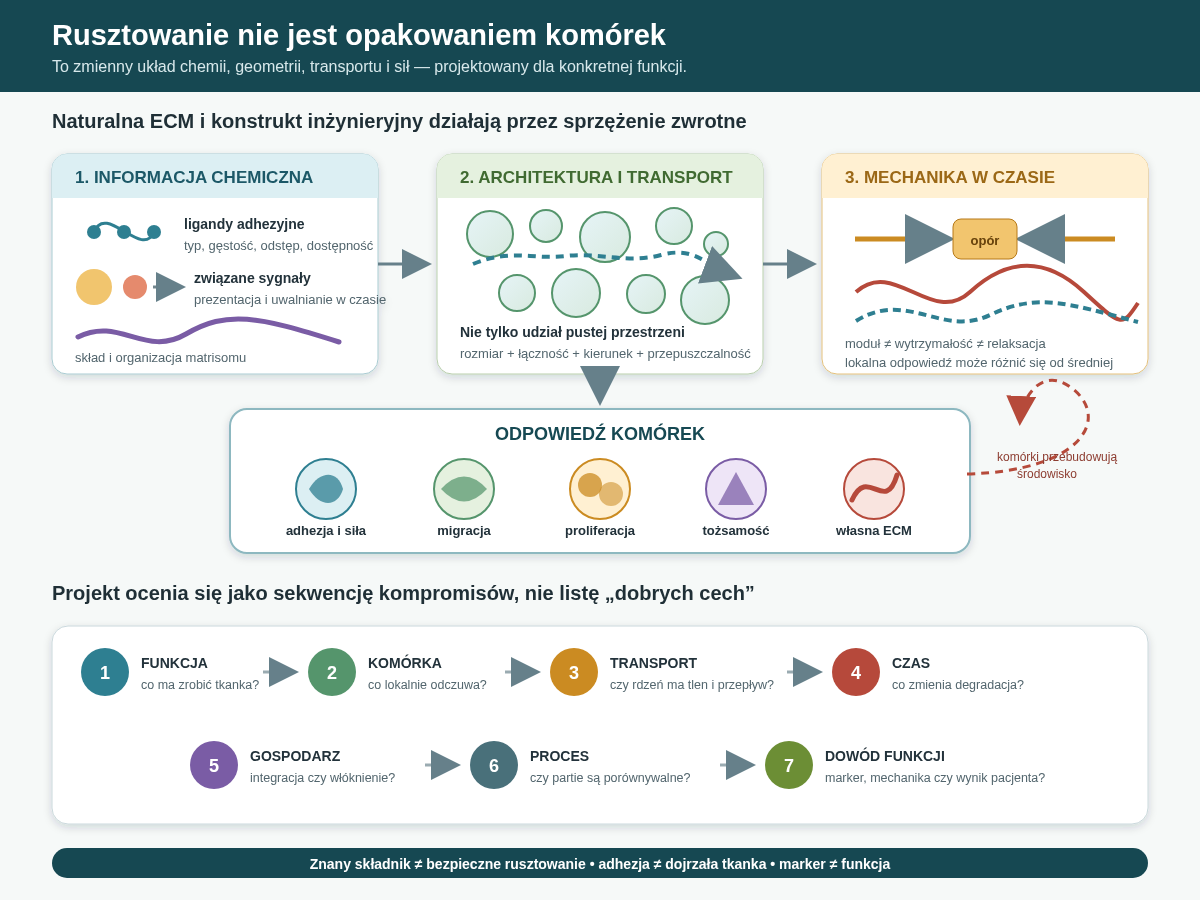

Rusztowanie inżynieryjne nie musi kopiować całej ECM. Musi jednak odtworzyć te jej funkcje, które są krytyczne dla danego zastosowania: czasem odporność kości na obciążenie, czasem cienką błonę pod nabłonkiem, a czasem miękką sieć pozwalającą neuronom wydłużać wypustki. Projektowanie rusztowania jest przez to zadaniem wielowymiarowym. Skład, architektura porów, mechanika, transport, degradacja i sposób wytwarzania zmieniają się wzajemnie — poprawienie jednej cechy może pogorszyć inną.

Najważniejsze rozróżnienie: materiał to nie rusztowanie, a rusztowanie to nie tkanka

Materiał może być porcją kolagenu, polimerem syntetycznym albo ceramiką wapniowo-fosforanową. Rusztowanie to już wykonana z niego struktura o określonym kształcie, porach, powierzchni i zachowaniu mechanicznym. Konstrukt tkankowy obejmuje rusztowanie wraz z komórkami, ich produktami i często płynem hodowlanym lub sygnałami biologicznymi. Dopiero po implantacji dochodzą naczynia, odporność, obciążenia i przebudowa przez organizm.

To rozróżnienie chroni przed popularnym skrótem: „materiał jest biokompatybilny, więc konstrukt jest bezpieczny”. Ten sam polimer może działać inaczej jako cienka nić, porowata gąbka i gęsty implant. Zmieniają się powierzchnia kontaktu, transport, tempo rozpadu, lokalne produkty degradacji i odpowiedź komórkowa. Historia użycia składnika w medycynie jest cenna, lecz nie zatwierdza automatycznie nowego rusztowania ani produktu komórkowo-materiałowego.

ECM jako „matrisom”

Pełny zestaw białek ECM i białek z nią związanych nazywa się matrisomem. Do jego rdzenia należą:

• kolageny tworzące włókna, sieci i kotwiczące połączenia;
• glikoproteiny, między innymi lamininy, fibronektyna i elastyna;
• proteoglikany z łańcuchami glikozaminoglikanów, które wiążą wodę, jony i białka;
• enzymy sieciujące lub przecinające macierz oraz białka modulujące jej działanie;
• czynniki wzrostu, chemokiny i inne cząsteczki przechowywane albo prezentowane przez ECM.

Lista składników nie opisuje jeszcze funkcji. Kolagen może być ułożony w równoległe pęczki ścięgna, w mineralizowaną sieć kości albo w delikatną architekturę śródmiąższu. Lamininy i kolagen typu IV tworzą warstwowe błony podstawne. Proteoglikany chrząstki, dzięki ładunkom i związanej wodzie, pomagają znosić ściskanie. Kompozycja, izoformy, modyfikacje chemiczne, orientacja i usieciowanie wspólnie tworzą środowisko właściwe dla tkanki.¹

Macierz nie jest nieruchoma

Komórki syntetyzują składniki ECM, układają je pod wpływem sił i usuwają za pomocą proteaz, w tym metaloproteinaz macierzy. Rozcięcie białka może odsłonić ukryte miejsce wiązania, uwolnić związany czynnik wzrostu albo wytworzyć fragment o nowej aktywności. W rozwoju zarodkowym, gojeniu i prawidłowej wymianie tkanki taka przebudowa jest częścią funkcji. Jej nadmiar lub niewłaściwy kierunek uczestniczy między innymi we włóknieniu, chorobie zwyrodnieniowej i inwazji nowotworowej.²

Rusztowanie przeznaczone do regeneracji wchodzi więc w proces, a nie w statyczny kadr. Materiał wyjściowy, konstrukt po tygodniu hodowli oraz implant po pół roku mogą być trzema jakościowo różnymi układami.

Błona podstawna i macierz śródmiąższowa

Dwie uproszczone klasy pomagają zrozumieć różnorodność ECM:

Układ	Typowa architektura	Przykładowe funkcje
Błona podstawna	cienka, arkuszowa sieć laminin, kolagenu IV i białek łączących	polaryzacja nabłonka, filtracja, granica kompartmentów, podparcie komórek macierzystych
Macierz śródmiąższowa	włóknista sieć bogata między innymi w kolagen I/III, fibronektynę i proteoglikany	przenoszenie sił, przestrzeń migracji, magazynowanie wody i sygnałów, naprawa

To nie są dwa gotowe przepisy materiałowe. Nerka, skóra, mięsień i wątroba mają odmienne błony podstawne, a ich skład zmienia się w rozwoju i chorobie. W inżynierii pytanie brzmi zatem: którą funkcję i w jakim miejscu konstruktu trzeba odtworzyć?

Jak komórka czyta macierz

Najbardziej znane receptory ECM to integryny. Łączą ligand poza komórką z kompleksami adhezyjnymi i cytoszkieletem aktynowym wewnątrz. Nie działają jak prosty włącznik. Tworzą skupiska, rekrutują białka takie jak talina, winkulina i kinaza FAK, a następnie wpływają na Rho-GTPazy, kurczliwość aktynomiozyny, migrację i ekspresję genów.

Komórka może więc:

1. rozpoznać rodzaj i przestrzenny układ ligandów;
2. pociągnąć macierz i ocenić jej opór;
3. zmienić kształt oraz napięcie cytoszkieletu;
4. przekazać sygnał do jądra;
5. wydzielić lub zdegradować ECM i ponownie zmienić środowisko.

W mechanotransdukcji uczestniczą między innymi YAP i TAZ, ale nie są uniwersalnym „miernikiem sztywności”. Ich lokalizacja i działanie zależą również od kształtu komórki, gęstości hodowli, receptorów, metabolizmu i kontekstu trójwymiarowego.³

Adhezja to więcej niż obecność RGD

Sekwencja peptydowa RGD występuje w wielu białkach adhezyjnych i jest często dołączana do materiałów syntetycznych. Samo stwierdzenie „żel zawiera RGD” mówi jednak niewiele. Znaczenie mają:

• gęstość ligandu i odległości między jego cząsteczkami;
• dostępność przestrzenna oraz długość łącznika;
• to, które integryny mogą go związać;
• stabilność wiązania i możliwość przemieszczania ligandu;
• obecność sygnałów współdziałających, na przykład z lamininy;
• to, czy komórka może lokalnie przeciąć sieć i zwiększyć przestrzeń.

Zbyt mało miejsc adhezji może uniemożliwić rozpostarcie komórki, lecz „więcej” nie zawsze znaczy „lepiej”. Inny wzór kontaktu jest potrzebny komórce nabłonkowej utrzymującej polaryzację, inny migrującemu fibroblastowi, a jeszcze inny komórce krwi, która naturalnie nie tworzy stałych ognisk adhezji.

Mechanika: słownik przed interpretacją

W opisach biomateriałów kilka różnych wielkości bywa nazywanych potocznie sztywnością:

• naprężenie to siła odniesiona do pola powierzchni;
• odkształcenie opisuje względną zmianę wymiaru;
• moduł sprężystości wiąże naprężenie z odkształceniem w określonym zakresie;
• wytrzymałość mówi, przy jakim obciążeniu materiał ulega uszkodzeniu;
• toughness, czyli odporność na pękanie pochłaniająca energię, nie jest tym samym co moduł;
• lepko-sprężystość oznacza odpowiedź zależną od czasu;
• relaksacja naprężeń to spadek naprężenia przy utrzymanym odkształceniu;
• pełzanie to narastanie odkształcenia przy utrzymanym obciążeniu.

Wartość modułu bez informacji o metodzie, szybkości odkształcania, temperaturze, nawodnieniu i kierunku pomiaru może być nieporównywalna z wynikiem z innej pracy. Tkanki są często anizotropowe, nieliniowe i lepko-sprężyste; nie zachowują się jak idealna sprężyna.

Co naprawdę pokazał eksperyment Englera

Klasyczna praca Englera i współautorów z 2006 roku wykazała, że właściwości sprężyste podłoża wpływały na morfologię i markery różnicowania ludzkich mezenchymalnych komórek macierzystych: miękkie podłoża sprzyjały cechom neurogennym, pośrednie miogennym, a twardsze osteogennym. Kurczliwość zależna od miozyny II była potrzebna do tej odpowiedzi.⁴

Nie wynika z tego prosta recepta „0,1–1 kPa robi neuron, 10 kPa mięsień, 30 kPa kość”. Była to konkretna hodowla dwuwymiarowa, określone komórki, ligandy, pożywka, czas i metoda wykonania żelu. W innych układach ze zmianą usieciowania mogą równocześnie zmieniać się porowatość, prezentacja ligandu i transport. Wynik pozostaje fundamentalnym dowodem, że mechanika współtworzy sygnał, ale zakresów liczbowych nie należy przenosić bez walidacji między laboratoriami, materiałami i typami komórek.

Dlaczego jeden moduł nie wystarcza

Dwa żele mogą mieć taki sam początkowy moduł, lecz inaczej odpowiadać po minucie lub godzinie. W szybko relaksującej sieci komórka może przemieścić łańcuchy, skupić ligandy i powiększyć przestrzeń. W sieci sprężystej opór pozostaje. Badania hydrożeli o kontrolowanej relaksacji wykazały, że ta różnica zmienia rozpościeranie, proliferację i różnicowanie nawet wtedy, gdy początkowy moduł oraz gęstość ligandu są podobne.⁵

W 3D dochodzą kolejne parametry: włókna prostują się pod siłą, lokalna sztywność może różnić się od wartości średniej, a komórka zamknięta w sieci musi mieć miejsce albo możliwość proteolizy. Mechanika objętościowa zmierzona reometrem i mechanika odczuwana przez błonę komórkową nie są automatycznie tym samym.

Geometria także jest sygnałem

Komórki reagują na średnicę i orientację włókien, krzywiznę powierzchni, wielkość porów oraz ciągłość kanałów. Wyrównane włókna mogą ukierunkować migrację i organizację komórek mięśniowych lub nerwowych. Krzywizna wpływa na kształt cytoszkieletu. Gradienty porowatości pozwalają łączyć strefę nośną ze strefą ułatwiającą wrastanie tkanki.

Nie istnieje jedna „optymalna wielkość poru”. Zależy ona od wymiarów i sposobu migracji komórek, oczekiwanej sieci naczyń, techniki wytwarzania, mechaniki oraz tego, czy komórki mają osiąść na powierzchni, wejść do wnętrza czy tworzyć własne światło. Podawana bez tych warunków liczba jest pozorną precyzją.

Porowatość, wielkość porów i łączność to trzy różne rzeczy

Porowatość określa udział pustej przestrzeni. Wielkość porów opisuje ich rozmiar, zwykle rozkładem, a nie jedną średnią. Łączność mówi, czy powstaje droga przez konstrukt. Dwie próbki o tej samej porowatości mogą mieć całkowicie inną dostępność dla komórek i płynu: jedna zawiera otwartą sieć, druga wiele zamkniętych jam.

Zwiększenie porowatości często ułatwia transport i infiltrację, lecz zmniejsza pole przekroju przenoszące obciążenie. Duże, połączone pory mogą wspierać wrastanie naczyń, ale osłabić konstrukcję. Projekt jest więc kompromisem, a nie maksymalizacją pojedynczego parametru.⁶

Dyfuzja nie zastąpi perfuzji

W małym, cienkim konstrukcie tlen i substancje odżywcze mogą docierać przez dyfuzję. Gdy rosną grubość, gęstość komórek i zużycie tlenu, powstają gradienty: obrzeże i środek doświadczają innych warunków. Sama obecność porów nie gwarantuje przepływu. Potrzebna jest różnica ciśnień i połączona droga o odpowiednim oporze.

Dlatego charakterystyka rusztowania powinna obejmować nie tylko zdjęcie przekroju, lecz także przepuszczalność, transport w warunkach dynamicznych i wpływ zasiedlenia. Komórki oraz odkładana przez nie ECM mogą z czasem zwężać kanały. Osobny problem tworzenia naczyń i podłączania ich do krążenia omawia artykuł Unaczynienie i perfuzja.

Rusztowanie stałe, czasowe czy w ogóle bez rusztowania

Nie każdy projekt wymaga trwałej podpory. Możliwe strategie obejmują:

• implant pozostający długoterminowo i przenoszący obciążenie;
• rusztowanie czasowe, zastępowane stopniowo przez ECM gospodarza;
• nośnik dostarczający komórki lub cząsteczki, który szybko znika;
• materiał wstrzykiwany i żelujący w miejscu podania;
• układ scaffold-free, w którym komórki tworzą agregat lub arkusz i własną macierz.

„Bez rusztowania” nie znaczy bez ECM. Komórki nadal używają i wytwarzają macierz, tylko nie otrzymują wcześniej zbudowanej, makroskopowej podpory.

Materiały naturalne

Kolagen, żelatyna, fibryna, kwas hialuronowy, alginian, chitozan i odkomórkowiona ECM są często nazywane materiałami naturalnymi, choć różnią się źródłem i biologią. Ich zaletą może być rozpoznawalność przez komórki, podatność na przebudowę i łagodne warunki formowania. Ograniczenia obejmują zmienność partii, trudniejszą kontrolę mechaniki, zanieczyszczenia, immunogenność, patogeny oraz utratę aktywności podczas oczyszczania i sterylizacji.

„Naturalny” nie znaczy automatycznie bezpieczny ani wiernie biomimetyczny. Alginian pochodzi z glonów i komórki ssacze nie mają dla niego własnych receptorów adhezyjnych; zwykle wymaga funkcjonalizacji. Żelatyna jest przetworzonym kolagenem, a jej właściwości zależą od źródła i procesu. Materiał odzwierzęcy wymaga kontroli pochodzenia i ryzyk biologicznych.

Materiały syntetyczne i nieorganiczne

Poliestry takie jak PLA, PGA, PLGA i PCL umożliwiają sterowanie geometrią oraz rozpadem hydrolitycznym. PEG stanowi chemicznie kontrolowaną bazę hydrożeli, do której można dołączać ligandy i miejsca cięcia. Ceramiki wapniowo-fosforanowe, w tym hydroksyapatyt i fosforany trójwapniowe, są przydatne zwłaszcza w kontekście kości.

Zaletą syntetycznego układu jest możliwość rozdzielania zmiennych: osobno ustalać ligand, usieciowanie i degradację. Ceną bywa brak złożonych sygnałów naturalnej ECM. Produkty rozpadu poliestrów mogą lokalnie zmieniać pH, a kruche ceramiki nie zastępują sprężystych tkanek. Właściwość korzystna w jednym miejscu może być wadą w innym.

Materiały hybrydowe i kompozyty

Hybryda łączy kontrolowany szkielet z biologicznym sygnałem, na przykład PEG z peptydami adhezyjnymi. Kompozyt może łączyć polimer z fazą mineralną, aby uzyskać nośność i środowisko sprzyjające kości. Gradient składu pozwala modelować przejścia, takie jak chrząstka–kość lub ścięgno–kość.

Więcej komponentów daje więcej pokręteł projektowych, ale również więcej interakcji, krytycznych parametrów procesu i testów porównywalności. „Bardziej biomimetyczne” nie musi znaczyć „łatwiejsze do wytworzenia, zrozumienia i zatwierdzenia”.

Sposób wykonania współtworzy materiał

Ten sam surowiec może dać odmienne rusztowania zależnie od techniki:

Technika	Co dobrze kontroluje	Typowe ograniczenie
liofilizacja i rozdział faz	porowate gąbki	niejednorodność porów, słabsza kontrola geometrii
elektroprzędzenie	cienkie, często wyrównane włókna	gęste maty utrudniają infiltrację w głąb
odlewanie z wymywaniem cząstek	udział i rozmiar porów	pozostałości procesu, ograniczony kształt
wytwarzanie addytywne	zaplanowane kanały i geometria makroskopowa	kompromis rozdzielczość–materiał–szybkość
samoorganizacja i żelowanie	łagodne zamykanie komórek	słabsza nośność i zależność od kinetyki sieciowania

Nie da się oddzielić wyboru materiału od procesu. Temperatura, rozpuszczalnik, światło, naprężenie ścinające i czas mogą zmienić zarówno polimer, jak i komórki lub białka.

Degradacja: zegar, który zmienia wszystkie pozostałe parametry

Rusztowanie czasowe powinno tracić funkcję w tempie skoordynowanym z tworzeniem i dojrzewaniem tkanki. Zbyt szybka utrata nośności grozi zapadnięciem konstruktu. Zbyt wolna może utrudniać przebudowę, podtrzymywać reakcję na ciało obce lub powodować stress shielding, czyli przejmowanie obciążenia, którego potrzebuje dojrzewająca tkanka.

Tempo ubytku masy nie wystarcza do opisu. Wcześniej mogą spaść masa cząsteczkowa i wytrzymałość, a geometria pozostać pozornie niezmieniona. Degradacja powierzchniowa różni się od objętościowej. Woda, enzymy, pH, geometria, porowatość, krystaliczność i historia obciążenia wpływają na przebieg. Powstające produkty trzeba ocenić pod kątem lokalnego stężenia, usuwania i działania biologicznego.⁷

Odpowiedź gospodarza: nie tylko „stan zapalny tak/nie”

Po implantacji powierzchnię pokrywają białka z płynów ustrojowych. Ich skład i konformacja wpływają na dalszą adhezję komórek. Aktywują się płytki, do miejsca napływają neutrofile i monocyty, a makrofagi mogą uczestniczyć zarówno w usuwaniu materiału, jak i w naprawie. Przy przewlekłym bodźcu powstają komórki olbrzymie i torebka włóknista.

Prosty podział makrofagów na „M1 złe” i „M2 dobre” nie oddaje spektrum stanów in vivo. Dla projektu ważniejszy jest przebieg w czasie: jaka odpowiedź pojawia się, czy ustępuje, jak wiąże się z degradacją i czy prowadzi do funkcjonalnej integracji. Niewielki naciek nie jest automatycznie porażką, a brak ostrej toksyczności nie dowodzi regeneracji.

Sterylizacja nie jest ostatnim, neutralnym krokiem

Promieniowanie, tlenek etylenu, para, filtracja lub obróbka aseptyczna mają różne zakresy zastosowania. Mogą powodować cięcie albo sieciowanie łańcuchów, zmianę porów, utlenianie powierzchni, utratę aktywności białek i pozostałości procesu. Metoda zgodna z materiałem masowym może nie być zgodna z gotowym konstruktem.

Dlatego sterylizację i opakowanie trzeba włączyć do projektu wcześnie. Testowanie rusztowania „przed sterylizacją”, gdy produkt ma być użyty po niej, opisuje niewłaściwy obiekt.

Projekt zaczyna się od funkcji, nie od ulubionego polimeru

Przed wyborem materiału warto zapisać profil docelowy:

1. miejsce i funkcja — jakie obciążenia, płyny i zakres ruchu występują;
2. czas — jak długo potrzebna jest podpora, sygnał lub bariera;
3. komórki — jakie mają wejść, przeżyć, różnicować się lub pozostać na zewnątrz;
4. transport — jaka jest droga tlenu, substancji odżywczych, leków i odpadów;
5. integracja — jak powstaną połączenia z naczyniami, nabłonkiem, kością albo nerwami;
6. wytwarzanie — jak kontrolować surowce, geometrię, sterylność i partie;
7. punkt końcowy — jaka funkcja biologiczna lub kliniczna ma się poprawić.

Dopiero potem parametry materiałowe otrzymują sens. „Moduł 20 kPa” nie jest celem klinicznym; może być krytyczną cechą jakości, jeśli wiadomo, czemu służy i w jakim zakresie zapewnia działanie.

Przykład: kość

Rusztowanie kostne powinno umożliwić adhezję i odkładanie macierzy, wrastanie naczyń oraz przenoszenie obciążeń odpowiednich dla miejsca. Faza mineralna może wspierać osteokondukcję, ale porowata ceramika bywa krucha. Zbyt sztywny implant może zmieniać rozkład sił, a zbyt słaby nie ustabilizuje ubytku. Krytyczny ubytek obciążanej kości i niewielki ubytek w obrębie czaszki nie są tym samym wskazaniem.

Marker osteogenny w hodowli nie dowodzi jeszcze powstania kości o właściwej architekturze, unaczynieniu i odporności zmęczeniowej.

Przykład: chrząstka

Chrząstka stawowa działa dzięki zorganizowanej, strefowej macierzy, wodzie, proteoglikanom i kolagenowi. Znosi wielokrotne ściskanie przy niskim tarciu. Konstrukt może wyglądać jak chrząstka i zawierać kolagen II, a mimo to mieć niewłaściwą przepuszczalność, mechanikę zależną od czasu albo słabe połączenie z kością podchrzęstną.

Projekt powinien zatem badać funkcję pod cyklicznym obciążeniem, a nie wyłącznie barwienie histologiczne w spoczynku.

Przykład: skóra i nabłonki

Dla bariery nabłonkowej ważne są ciągłość, polaryzacja, połączenia międzykomórkowe i właściwa błona podstawna. Rusztowanie ma często działać tylko przejściowo, chronić ranę, utrzymywać wilgoć i umożliwić migrację. Nadmiernie trwały materiał może blokować przebudowę, a zbyt szybko zanikający nie spełni funkcji ochronnej.

Wynik „komórki żyją na materiale” jest tu dopiero początkiem. Trzeba zmierzyć szczelność bariery, odporność mechaniczną i sposób gojenia.

Kliniczny przykład: dwuwarstwowa matryca skórna

Dobrym przykładem rusztowania, którego nie należy mylić z gotową tkanką, jest dwuwarstwowy substytut skórny typu INTEGRA Dermal Regeneration Template. Warstwa porowata, zbudowana z kolagenu bydlęcego typu I i glikozaminoglikanu, zajmuje miejsce usuniętej skóry właściwej. Cienka warstwa silikonowa czasowo osłania ranę od zewnątrz. Obie warstwy mają inne zadania, a cały wyrób jest elementem sekwencji leczenia, nie implantem odtwarzającym od razu pełną skórę.

Po chirurgicznym przygotowaniu dobrze ukrwionego łożyska rany komórki zapalne i zrębowe gospodarza wnikają w pory matrycy. Wraz z nimi wrastają naczynia. Fibroblasty odkładają własną macierz, a rusztowanie jest stopniowo przebudowywane w tkankę przypominającą skórę właściwą. Dopiero gdy powstała dostatecznie unaczyniona „neoskóra”, usuwa się silikon i pokrywa powierzchnię cienkim autologicznym przeszczepem naskórkowym. Materiał nie zastępuje więc wszystkich warstw i funkcji skóry. Ma stworzyć czasowe środowisko, w którym organizm wykona część pracy regeneracyjnej.

Ten przykład pokazuje, dlaczego parametry rusztowania trzeba czytać przez przebieg kliniczny:

• pory muszą umożliwić migrację fibroblastów i wrastanie naczyń, ale nie mogą zapadać się przed wytworzeniem nowej macierzy;
• szybkość degradacji powinna być zgrana z przebudową, a nie po prostu „jak największa” lub „jak najmniejsza”;
• silikon musi utrzymać barierę i ograniczyć utratę płynu do czasu, gdy można go bezpiecznie usunąć;
• powodzenie zależy od przygotowania rany, kontroli zakażenia, unieruchomienia materiału, ukrwienia, terminu drugiego etapu i przyjęcia przeszczepu;
• końcowy wygląd nie mówi jeszcze, czy odtworzono czucie, elastyczność, odporność na uraz, termoregulację i przydatki skóry.

Co dowodzi opis jednego pacjenta

W materiale źródłowym opisano leczenie pourazowej rany uda u dwunastoletniej pacjentki. Postępowanie obejmowało opracowanie chirurgiczne, terapię podciśnieniową, dwuwarstwową matrycę, późniejszy przeszczep skóry, opatrunki oraz laseroterapię blizny. Przypadek dobrze ilustruje, jak technologia zostaje włączona w wieloetapową opiekę, lecz nie pozwala przypisać końcowego wyniku samej matrycy.¹⁰

To rozróżnienie jest ważniejsze niż efektowne zdjęcie „przed i po”. Opis przypadku może ujawnić wykonalność procedury, nieoczekiwane powikłanie albo hipotezę wartą zbadania. Nie daje jednak wiarygodnej odpowiedzi, czy wyrób jest skuteczniejszy od innej metody. Brakuje równoległej grupy porównawczej, a wiele interwencji działa jednocześnie. Jeśli dodatkowo nie podano pełnej chronologii, wyników posiewów, standaryzowanej skali blizny, pomiaru funkcji i długiego okresu obserwacji, zakres dopuszczalnego wniosku jeszcze się zwęża.

Właściwe pytanie nie brzmi więc: „czy pacjent wyzdrowiał po zastosowaniu rusztowania?”, lecz: „który element procedury zmienił jaki wynik, w porównaniu z czym, u jakich pacjentów i z jaką częstością powikłań?”. Dopiero seria dobrze opisana, a następnie badanie porównawcze mogą przesuwać odpowiedź od możliwości technicznej ku dowodowi skuteczności.

Przykład: mięsień, ścięgno i nerw

W tkankach kierunkowych architektura ma znaczenie porównywalne ze składem. Równoległe włókna pomagają organizować miotuby, pęczki kolagenu ścięgna lub wzrost neurytów. Dla mięśnia dochodzi pobudliwość i przenoszenie siły; dla nerwu — prowadzenie wypustek bez tworzenia niepożądanej blizny; dla ścięgna — wytrzymałość, zmęczenie i płynne przejście do kości.

Jedna gąbka o losowych porach nie odtworzy tych funkcji tylko dlatego, że komórki przyczepiły się do jej powierzchni.

Co mierzyć przed dodaniem komórek

Charakterystyka rusztowania bez komórek może obejmować:

• tożsamość, czystość i rozkład masy cząsteczkowej surowców;
• skład chemiczny powierzchni i zwilżalność;
• rozkład porów, ich łączność, orientację i gradienty;
• moduł, wytrzymałość, relaksację, pełzanie i zmęczenie w stanie nawodnionym;
• przepuszczalność i transport cząsteczek;
• kinetykę pęcznienia, degradacji i uwalniania produktów;
• pozostałości procesu, endotoksyny, bioburden i skuteczność sterylizacji.

Mikrotomografia komputerowa może opisać trójwymiarową architekturę porowatego rusztowania, lecz segmentacja i rozdzielczość wpływają na wynik. FDA rozpoznaje standard ASTM F3259 dotyczący obrazowania microCT rusztowań, a także standardy odnoszące się między innymi do charakterystyki surowców, obrazów rusztowań i żywotności komórek w biomateriałach.⁸

Co mierzyć po dodaniu komórek

Po zasiedleniu potrzebne są pomiary przestrzenne i funkcjonalne:

• skuteczność oraz równomierność zasiewu;
• przeżycie nie tylko na powierzchni, ale w rdzeniu;
• proliferacja, migracja i orientacja;
• tożsamość, dojrzałość i niepożądane populacje komórek;
• odkładanie oraz organizacja własnej ECM;
• zmiana transportu i mechaniki w czasie;
• funkcja właściwa dla tkanki, na przykład siła skurczu, przewodzenie, filtracja albo bariera;
• reakcja na fizjologiczne obciążenie i uszkodzenie.

Barwienie „live/dead” w jednym dniu nie odpowiada na pytanie, czy konstrukt działa. Podobnie średnia żywotność może ukryć martwy rdzeń i dobrze przeżywającą warstwę zewnętrzną.

Średnia może ukryć wadę krytyczną

Rusztowanie jest obiektem przestrzennym. Średni moduł nie pokaże słabego połączenia warstw, średnia porowatość — zamkniętego rdzenia, a średni odsetek żywych komórek — lokalnej martwicy. Warto łączyć pomiar objętościowy z mapowaniem i ustalać miejsca pobierania próbek przed eksperymentem.

Dotyczy to także partii produkcyjnej. Kilka kuponów z brzegu dużego konstruktu nie musi reprezentować jego środka.

Kontrole rozdzielające przyczynę

Eksperyment z rusztowaniem powinien pomagać odpowiedzieć, dlaczego obserwowany efekt powstał. Przydatne bywają:

• materiał bez komórek;
• komórki bez rusztowania lub na standardowej powierzchni;
• rusztowanie o podobnej mechanice, lecz bez badanego ligandu;
• rusztowanie z ligandem, ale inną degradacją;
• kontrola dodatnia znanej odpowiedzi komórkowej;
• analiza produktów degradacji osobno od całego materiału;
• warunek statyczny i przepływowy;
• porównanie świeżego konstruktu z konstruktem po starzeniu lub sterylizacji.

Bez takich porównań wzrost markera może być przypisany „biomimetyce”, choć wynika z różnicy gęstości komórek, adsorpcji białek z surowicy albo uwalnianego produktu rozpadu.

Powtarzalność partii i wytwarzanie

W produkcie z żywymi komórkami zmiana rusztowania może zmienić proliferację, dojrzewanie, siłę adhezji i potencję całego konstruktu. Z kolei zmiana komórek może zmienić przebudowę materiału. FDA zwraca uwagę, że dla produktów tkankowo-inżynieryjnych modyfikacja procesu może wpływać na komórki, rusztowanie i ich połączenie w sposób trudny do przewidzenia na podstawie badania pojedynczych składników.⁹

Krytyczne są więc nie tylko końcowe specyfikacje, ale również zakresy procesu: temperatura, czas, energia sieciowania, geometria dyszy, szybkość chłodzenia, płukanie, przechowywanie i rozmrażanie. Porównywalność partii musi obejmować cechy powiązane z funkcją.

Model in vitro, implant i wyrób gotowy to różne zadania

Rusztowanie do modelu choroby może być zaprojektowane tak, aby przez kilka tygodni precyzyjnie kontrolować zmienne i umożliwiać obrazowanie. Implant ma przetrwać transport, zabieg i środowisko organizmu. Wyrób bez komórek może rekrutować komórki gospodarza, a produkt z komórkami wymaga kontroli obu części i ich interakcji.

Nie każda zaawansowana macierz laboratoryjna nadaje się do leczenia. Czasem jej największą wartością jest stworzenie lepszego organoidu lub modelu choroby, na którym można badać mechanizm.

Jak czytać efektowne obrazy rusztowań

Zdjęcie z mikroskopu elektronowego pokazuje zwykle wysuszoną, utrwaloną i często napyloną próbkę. Nie musi przedstawiać geometrii nawodnionej w hodowli. Obraz fluorescencyjny o wysokim kontraście może pokazywać wybrany fragment, nie cały konstrukt. Rekonstrukcja microCT zależy od progu segmentacji.

Przy ocenie wyniku warto zapytać:

1. czy obraz jest reprezentatywny i ile niezależnych próbek zbadano;
2. w jakim stanie fizycznym wykonano pomiar;
3. czy pokazano pełny rozkład, czy tylko wartość średnią;
4. czy obserwację połączono z pomiarem funkcji;
5. czy wynik utrzymał się po degradacji, przepływie i obciążeniu.

Siedem pytań kontrolnych do projektu

Pytanie	Co ujawnia
Jaką funkcję ECM odtwarzamy?	czy projekt ma biologiczny cel
Co faktycznie czuje komórka?	lokalne ligandy, mechanikę i przestrzeń
Jak płyn i tlen docierają do rdzenia?	ograniczenia transportu
Co zmienia się podczas degradacji?	ewolucję nośności, porów i chemii
Jak organizm zareaguje na powierzchnię i produkty rozpadu?	ryzyko immunologiczne i włóknienie
Czy proces daje porównywalne partie po sterylizacji i przechowaniu?	wykonalność translacyjną
Jaki pomiar dowodzi funkcji tkanki?	różnicę między markerem a użytecznym wynikiem

Co z tego wynika

Macierz zewnątrzkomórkowa łączy chemię, geometrię, transport i mechanikę w układzie, który komórki bez przerwy odczytują i przebudowują. Rusztowanie jest udane nie wtedy, gdy przypomina ECM na jednym obrazie, lecz gdy dostarcza właściwe funkcje we właściwym miejscu i czasie, a następnie bezpiecznie integruje się, zanika lub pozostaje — zgodnie z projektem.

Najważniejszym nawykiem jest oddzielanie poziomów dowodu. Znany składnik nie gwarantuje bezpiecznego rusztowania. Adhezja nie gwarantuje dojrzałości. Marker nie gwarantuje funkcji. Udana hodowla nie gwarantuje integracji po wszczepieniu. Kolejny tekst, Hydrożele i biomateriały, rozwija pytanie, jak niezależnie stroić wodę, sieciowanie, ligandy, mechanikę i transport w miękkich materiałach.
