Kriogenika, niedobór tlenu i gazy pod ciśnieniem

Najkrótsza odpowiedź

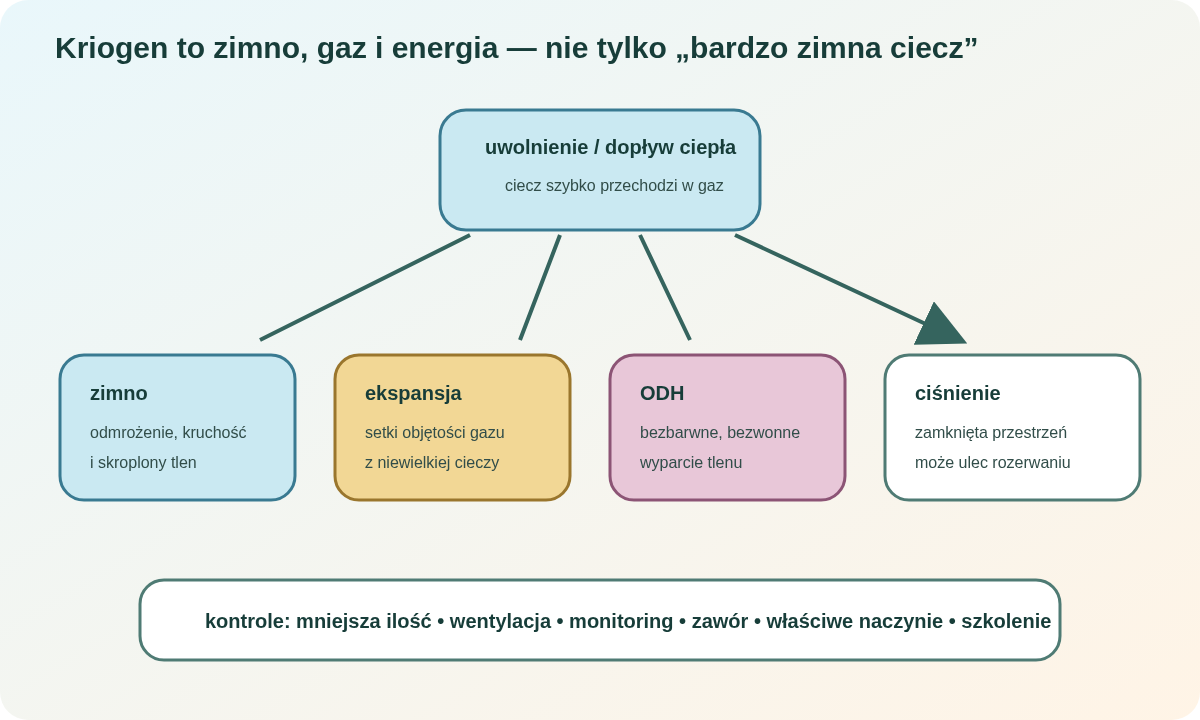

Ciekły azot, ciekły hel, suchy lód i gazy sprężone tworzą kilka sprzężonych zagrożeń:

• bardzo niską temperaturę;
• szybkie przejście w gaz;
• wyparcie tlenu;
• wzrost ciśnienia;
• energię mechaniczną butli i przewodów;
• pożar albo wzbogacenie w tlen dla niektórych gazów.

Najgroźniejszy scenariusz może nie mieć zapachu ani widocznego dymu. Człowiek wchodzi do pomieszczenia, traci sprawność i nie zdąży sam się wycofać.

Kriogenika nie jest tylko pracą z ciekłym azotem

W biologii spotyka się:

• ciekły azot do banków;
• parę azotu w zbiornikach;
• suchy lód do transportu;
• CO₂ do inkubatorów;
• azot do aparatury;
• argon;
• hel;
• tlen;
• mieszanki kalibracyjne;
• butle przy chromatografii.

Każdy gaz ma właściwości chemiczne, ale wszystkie instalacje mają też ciśnienie i mechanikę.

Ciecz zmienia się w wielką objętość gazu

Ciekły azot po ogrzaniu zwiększa objętość około setek razy. LBNL podaje wartość bliską 696:1 dla przejścia LN₂ w gaz w warunkach odniesienia.¹

Mały dewar może więc wytworzyć kilka tysięcy litrów azotu.

Skutek zależy od:

• objętości cieczy;
• pomieszczenia;
• wentylacji;
• szybkości uwolnienia;
• mieszania;
• gęstości gazu;
• lokalizacji człowieka.

Niedobór tlenu jest niewidzialny

Azot i argon są:

• bezbarwne;
• bezwonne;
• niedrażniące.

Nie ma ostrzegawczego kaszlu. Pierwszym objawem może być:

• dezorientacja;
• pogorszenie oceny;
• osłabienie;
• utrata koordynacji;
• utrata przytomności.

Osoba może nie rozpoznać, że powinna wyjść.

Stężenie tlenu a ciśnienie cząstkowe

Na działanie wpływa ciśnienie cząstkowe tlenu. Wysokość nad poziomem morza zmienia warunki mimo podobnego procentu.

Próg alarmu jest elementem lokalnej oceny, nie uniwersalną gwarancją bezpieczeństwa.

W wielu systemach 19,5% jest granicą atmosfery uznawanej za niedoborową, ale objawy i ryzyko zależą od czasu, pracy, zdrowia i lokalnego gradientu.

Pomieszczenie nie zawsze miesza się idealnie

Prosty model zakłada równomierne wymieszanie gazu.

W rzeczywistości:

• zimny azot może początkowo zalegać nisko;
• argon jest cięższy od powietrza;
• nawiew i wywiew tworzą strefy;
• wnęka i kanał mogą zatrzymywać gaz;
• sensor mierzy tylko swoją lokalizację.

LBNL ostrzega, że lokalnie przy podłodze może wystąpić znaczny niedobór nawet przy lepszym odczycie wyżej.²

ODH wymaga scenariusza

Oxygen Deficiency Hazard ocenia:

• rutynowe parowanie;
• napełnianie;
• rozlanie;
• uszkodzenie przewodu;
• otwarcie zaworu;
• utratę wentylacji;
• awarię zbiornika;
• jednoczesne źródła.

Nie wystarczy policzyć normalnego boil-off.

Prosty bilans objętości

Ocena przesiewowa może zacząć się od:

objętość gazu = objętość cieczy × współczynnik ekspansji

Następnie porównuje się z objętością pomieszczenia i wentylacją.

To uproszczenie nie nadaje się automatycznie do:

• instalacji rurowej;
• custom systemu;
• dużego przepływu;
• nierównomiernego mieszania;
• wnęki;
• napełniania w środku.

Wtedy potrzebna jest ocena specjalisty.

Wentylacja

Wentylacja powinna:

• działać podczas procesu;
• mieć odpowiedni punkt wywiewu;
• nie recyrkulować zagrożenia;
• być monitorowana;
• mieć stan awaryjny;
• uwzględniać utratę prądu.

Otwarte drzwi nie są zwalidowaną wentylacją.

Monitor tlenu

Sensor wymaga:

• właściwego miejsca;
• zasilania;
• kalibracji;
• testu alarmu;
• progu;
• sygnalizacji widocznej przed wejściem;
• procedury reakcji;
• okresowej wymiany.

Alarm w pomieszczeniu nie pomaga osobie, która musi wejść, żeby go usłyszeć.

Reakcja na alarm

Zasada:

1. nie wchodź;
2. ostrzeż innych;
3. zablokuj wejście;
4. wezwij odpowiednią pomoc;
5. nie wyłączaj alarmu;
6. nie ratuj bez ochrony i procedury;
7. wróć dopiero po potwierdzeniu atmosfery.

Wstrzymanie dźwięku nie przywraca tlenu.

Ratownik może stać się drugą ofiarą

Naturalny odruch to wejść po osobę leżącą.

Bez aparatu oddechowego i zespołu ratowniczego można stracić przytomność obok niej.

Respirator filtrujący nie dostarcza tlenu. Do atmosfery niedoborowej potrzebny jest sprzęt izolujący i wyszkolenie.

Zimno powoduje uraz

Kontakt z cieczą albo zimną powierzchnią może prowadzić do:

• odmrożenia;
• uszkodzenia nerwu;
• przymarznięcia;
• urazu oka;
• pęknięcia materiału.

Skóra może początkowo nie boleć intensywnie.

Efekt Leidenfrosta nie chroni

Kropla może przez chwilę ślizgać się na warstwie pary. Nie wolno traktować tego jako ochrony skóry.

Ciecz może:

• wejść do rękawicy;
• zatrzymać się w bucie;
• wsiąknąć w ubranie;
• docisnąć do skóry;
• gwałtownie zagotować się w zagłębieniu.

PPE kriogeniczne

W zależności od zadania:

• okulary;
• przyłbica;
• rękawice kriogeniczne;
• długi rękaw;
• spodnie bez mankietów;
• pełne obuwie.

Rękawica powinna być luźna, aby można ją szybko zrzucić. Nie służy do zanurzania dłoni.

Przyłbica nie zastępuje ochrony oka.

Naczynie musi odpowiadać kriogenowi

Nie używa się:

• zwykłego termosu;
• szczelnie zamkniętej butelki;
• szkła nieprzeznaczonego do szoku;
• pojemnika bez odpowietrzenia;
• naczynia uszkodzonego.

Dewar jest zaprojektowany do izolacji i kontrolowanego odgazowania.

Nigdy nie zamykaj wrzącego kriogenu bez ulgi

Dopływ ciepła jest nieunikniony. Ciecz paruje.

Jeżeli gaz nie ma drogi:

• rośnie ciśnienie;
• pęka korek;
• przewód;
• naczynie;
• element staje się pociskiem.

Każda uwięziona sekcja instalacji kriogenicznej potrzebuje odpowiedniej ochrony przed nadciśnieniem.

Zawór bezpieczeństwa

Powinien:

• pasować do medium;
• działać w temperaturze;
• mieć właściwą przepustowość;
• odprowadzać w bezpieczne miejsce;
• nie być odcięty;
• podlegać utrzymaniu.

Osad lodu i zanieczyszczenie mogą utrudnić działanie.

Przewód transferowy

Ryzyka:

• odłączenie;
• whip;
• wyciek;
• zator lodowy;
• uszkodzenie izolacji;
• niewłaściwe połączenie;
• rozszerzalność cieplna.

Przed transferem sprawdza się stan, zgodność i mocowanie.

Nie podtrzymuje się przewodu dłonią przy niekontrolowanym przepływie.

Napełnianie dewaru

Procedura obejmuje:

• odpowiednie miejsce;
• sprawdzenie pojemności;
• PPE;
• stabilne ustawienie;
• wolny start;
• kontrolę poziomu;
• brak przepełnienia;
• zakończenie;
• zamknięcie zaworu;
• kontrolę wycieku.

Napełnianie w małym pokoju może dominować ODH bardziej niż magazynowanie.

Poziom i przepełnienie

Przepełniony dewar:

• rozlewa;
• blokuje szyjkę;
• zwiększa parowanie;
• naraża ręce i twarz.

Automatyczne napełnianie wymaga niezależnych zabezpieczeń i reakcji na zawór, który się nie zamknął.

Bank ciekłego azotu

Zbiornik może przechowywać próbki w cieczy albo parze.

Bezpieczeństwo obejmuje:

• poziom;
• temperaturę;
• alarm;
• dopływ;
• wentylację;
• monitoring tlenu;
• zapas;
• serwis;
• awaryjne przeniesienie.

Alarm próbki i alarm atmosfery to dwa różne systemy.

Otwieranie stojaka i próbki

Probówka przechowywana w fazie ciekłej może zawierać LN₂ w przestrzeni lub być uszkodzona.

Przy ogrzewaniu może:

• gwałtownie rozprężyć;
• pęknąć;
• wyrzucić zawartość.

Stosuje się ochronę twarzy, kontrolowane rozmrażanie i probówki przeznaczone do warunków.

Ciekły hel

Ma bardzo niską temperaturę i duży współczynnik ekspansji.

W instalacjach magnetów dochodzą:

• quench;
• szybkie uwolnienie;
• bardzo duży przepływ;
• pole magnetyczne;
• ograniczony dostęp.

Awaria kriomagnesu wymaga procedury obiektu.

Ciekły tlen

Nie tworzy ODH przez wyparcie, lecz silnie wspiera spalanie.

Może wzbogacać materiały w tlen. Substancje zwykle trudno palne mogą zapalać się łatwiej i gwałtowniej.

Tłuszcze i materiały niezgodne są szczególnie groźne.

Skroplenie tlenu z powietrza

Bardzo zimna powierzchnia może skraplać tlen.

W pułapce chłodzonej LN₂ może powstać mieszanina wzbogacona w tlen, zwłaszcza gdy zasysa się powietrze.

Po kontakcie z materiałem organicznym rośnie ryzyko gwałtownej reakcji.

Ciekły wodór

Łączy kriogenikę z ekstremalną palnością.

Wymaga:

• specjalnej instalacji;
• kontroli zapłonu;
• wentylacji;
• detekcji;
• kompatybilności;
• dedykowanego nadzoru.

Nie jest zwykłym wariantem ciekłego azotu.

Suchy lód

CO₂ sublimuje i może wypierać tlen.

Dodatkowo wyższe stężenie CO₂ działa fizjologicznie, więc samo monitorowanie tlenu nie zawsze opisuje pełne ryzyko.

Suchy lód w szczelnym pojemniku tworzy nadciśnienie.

Transport suchego lodu

W samochodzie, windzie lub małym pomieszczeniu gaz może się gromadzić.

Potrzebne są:

• wentylacja;
• ilość;
• czas;
• niehermetyczne opakowanie transportowe;
• oddzielenie od kabiny;
• procedura postoju.

Nie zostawia się dużej ilości w zamkniętym pojeździe.

Butla sprężonego gazu

Butla przechowuje dużą energię.

Uszkodzenie zaworu może zamienić ją w pocisk.

Kontrole:

• pozycja pionowa, jeśli wymagana;
• zabezpieczenie łańcuchem lub pasem;
• osłona podczas transportu;
• wózek;
• brak ciągnięcia i toczenia;
• zgodny reduktor;
• identyfikacja etykietą.

Kolor butli nie jest wystarczającą identyfikacją.

Zawór i reduktor

Nie wolno:

• wymuszać niepasującego gwintu;
• stosować przypadkowego adaptera;
• smarować połączenia tlenowego;
• naprawiać zaworu bez uprawnienia;
• otwierać gwałtownie.

Reduktor musi odpowiadać:

• gazowi;
• ciśnieniu;
• czystości;
• przepływowi.

Otwieranie butli

Przed otwarciem:

• zabezpiecz butlę;
• sprawdź reduktor;
• cofnij regulację;
• ustaw się poza torem;
• otwieraj powoli;
• sprawdź szczelność;
• ustaw ciśnienie.

Po pracy zamyka się zawór zgodnie z procedurą i rozlicza ciśnienie w przewodzie.

Test szczelności

Używa się metody zgodnej z gazem i układem.

Płomień nie jest testerem wycieku.

W systemie wysokiej czystości niewłaściwy płyn może zanieczyścić proces.

Przewody i złącza

Każdy element ma:

• maksymalne ciśnienie;
• temperaturę;
• zgodność;
• kierunek;
• historię.

Przewód elastyczny starzeje się. Otarcie, zagięcie i UV mogą osłabić.

Ciśnienie zamknięte między zaworami

Gaz lub ciecz uwięziona w odcinku może ogrzać się i zwiększyć ciśnienie.

Lockout i odpowietrzenie powinny obejmować wszystkie uwięzione sekcje.

Manometr zero nie zawsze dowodzi braku energii, jeśli zawór odcina jego część.

CO₂ w inkubatorze

Rutynowy przepływ jest mały, ale awaria reduktora lub przewodu może uwolnić butlę.

Ocena obejmuje:

• wielkość pomieszczenia;
• butlę;
• mocowanie;
• przewód;
• zawór;
• wentylację;
• alarm.

W małym pokoju kilka inkubatorów zwiększa łączny scenariusz.

Instalacja centralna

Zalety:

• mniej butli w salach;
• kontrolowane miejsce;
• stabilne zasilanie.

Nowe ryzyka:

• duża ilość;
• przewody;
• wspólna awaria;
• niewidoczny wyciek;
• zmiana ciśnienia;
• niejasna odpowiedzialność.

Instalacja wymaga dokumentacji, przeglądów i izolacji odcinków.

Alarm gazowy i alarm techniczny

Można mieć:

• niski tlen;
• wysoki CO₂;
• wysokie ciśnienie;
• niski poziom;
• brak wentylacji;
• temperaturę.

Każdy alarm musi mieć:

• znaczenie;
• próg;
• odbiorcę;
• eskalację;
• test;
• zapis;
• decyzję powrotu.

Kalibracja sensora

Sensor dryfuje i starzeje się.

Program obejmuje:

• bump test;
• kalibrację;
• wymianę;
• kontrolę zasilania;
• test sygnału do odbiorcy.

Sprawny wyświetlacz nie dowodzi poprawnego pomiaru.

Wentylacja a zasilanie awaryjne

Jeżeli po utracie prądu:

• zawór nadal doprowadza gaz;
• kriogen paruje;
• wentylacja staje,

ryzyko rośnie.

System powinien przechodzić do stanu bezpiecznego albo mieć podtrzymanie i procedurę ewakuacji.

Winda

Transport dużego kriogenu z człowiekiem w zamkniętej windzie może stworzyć pułapkę.

Stosuje się procedurę:

• transport bez pasażera;
• kontrolę wejścia;
• odbiór na piętrze;
• oznakowanie;
• stabilny wózek.

Nie każda winda i ilość ma ten sam scenariusz, dlatego wymagania ustala obiekt.

Schody i progi

Dewar jest ciężki, ma wysoko położony środek i może się przewrócić.

Nie przenosi się dużego naczynia ręcznie po schodach.

Trasa powinna być:

• przejezdna;
• bez progów;
• z odpowiednią windą;
• wolna od ludzi.

Transport zewnętrzny

Dochodzi klasyfikacja towaru niebezpiecznego, opakowanie, dokumentacja i przewoźnik.

Próbka na suchym lodzie nie może być zamknięta w opakowaniu niezdolnym do uwalniania gazu.

Osoba nadająca musi znać wymagania dla konkretnego transportu.

Utrata próżni w dewarze

Objawy:

• oszronienie;
• szybkie parowanie;
• ciepła zewnętrzna powierzchnia w nietypowym miejscu;
• częsty alarm poziomu;
• dźwięk.

Nie naprawia się naczynia pod ciśnieniem samodzielnie.

Materiał może wymagać awaryjnego przeniesienia przy zachowaniu ODH.

Zator lodowy

Wilgoć może zamarzać i blokować odpowietrzenie.

Nie stosuje się przypadkowego ogrzewania zamkniętego naczynia.

Procedura powinna określać izolację, bezpieczne rozładowanie i wsparcie specjalisty.

Pierwsza pomoc po zimnie

• przerwij kontakt;
• usuń luźną odzież, ale nie odrywaj przymarzniętej;
• ogrzewaj zgodnie z procedurą;
• nie pocieraj;
• nie stosuj skrajnego gorąca;
• uzyskaj pomoc medyczną.

Rozległość może ujawnić się z opóźnieniem.

Ekspozycja na atmosferę niedoborową

Po ewakuacji potrzebna jest ocena medyczna.

Nie wraca się po telefon ani próbki.

Dane o gazie, czasie i odczycie należy zabezpieczyć bez narażania kolejnej osoby.

Dochodzenie po incydencie

Pytania:

• co uwolniło gaz;
• jaka ilość;
• czy wentylacja działała;
• gdzie był sensor;
• kiedy alarm powstał;
• kto go odebrał;
• dlaczego człowiek był w strefie;
• czy zawór bezpieczeństwa zadziałał;
• czy podobne systemy istnieją.

„Operator rozlał” nie wyjaśnia konstrukcji systemu.

Przegląd przed uruchomieniem nowej instalacji

Nowa butla, dewar albo linia gazowa nie powinna trafiać do pracy tylko dlatego, że wszystkie elementy dało się ze sobą połączyć. Przed uruchomieniem potrzebny jest przegląd całego toru: źródła, redukcji ciśnienia, przewodów, zaworów odcinających, możliwych objętości zamkniętych, odprowadzenia z zaworów bezpieczeństwa, punktu poboru oraz zachowania układu po zaniku prądu i wentylacji. Wytyczne OSHA ujmują gazy sprężone i kriogeny jako zagrożenia fizyczne wymagające kontroli odpowiedniej do właściwości materiału i sposobu jego użycia.³

Przegląd powinien zakończyć się odpowiedzią na kilka praktycznych pytań:

• czy każdy element ma właściwe ciśnienie robocze i jest zgodny z gazem;
• czy nie da się odciąć cieczy lub gazu między dwoma zaworami bez drogi ulgi;
• czy zawór bezpieczeństwa odprowadza medium tam, gdzie nie zagrozi człowiekowi;
• czy kierunek przepływu, zawory i media są jednoznacznie oznaczone;
• czy użytkownik może odciąć dopływ bez wejścia w strefę wycieku;
• czy alarm jest słyszalny i widoczny poza pomieszczeniem;
• czy procedura odpowiada rzeczywistemu układowi, a nie instalacji sprzed przebudowy.

Wynik należy udokumentować przed pierwszym napełnieniem. Późniejsza zmiana gazu, reduktora, średnicy przewodu, pojemności zbiornika, wentylacji albo sposobu pracy uruchamia ponowną ocenę. To zarządzanie zmianą jest szczególnie ważne w laboratoriach, gdzie aparaturę często zestawia się etapami.

Ćwiczenie alarmu bez wytwarzania zagrożenia

Zespół powinien przećwiczyć reakcję na symulowany alarm: przerwanie pracy, pozostawienie materiału, wyjście najkrótszą drogą, ostrzeżenie innych, wezwanie właściwej pomocy i zebranie w ustalonym miejscu. Ćwiczenie nie wymaga wypuszczania gazu ani obniżania stężenia tlenu. Służy sprawdzeniu informacji i zachowania ludzi.

Warto mierzyć czas od alarmu do opuszczenia strefy i zanotować niepewności: czy ktoś próbował zabrać próbki, czy drzwi zostały zablokowane, czy sygnał był rozpoznawalny, czy wiadomo było, kto dzwoni po pomoc. Po ćwiczeniu poprawia się układ oraz procedurę, nie tylko przypomina pracownikom, by byli ostrożni.

Minimalna karta ODH i ciśnienia

1. Jakie gazy i kriogeny?
2. Maksymalna ilość?
3. Maksymalny przepływ?
4. Objętość pomieszczenia?
5. Wentylacja normalna i awaryjna?
6. Scenariusze wycieku?
7. Gdzie gromadzi się gaz?
8. Czy potrzebny sensor?
9. Jak testowany jest alarm?
10. Gdzie odprowadzają zawory?
11. Które sekcje mogą zostać uwięzione?
12. Jak transportujemy?
13. Co robi osoba po alarmie?
14. Kto może ratować?

Co warto zapamiętać

• Mała ilość cieczy tworzy dużą ilość gazu.
• Niedobór tlenu może nie mieć ostrzeżenia.
• Model idealnego mieszania ma ograniczenia.
• Monitor wymaga miejsca, kalibracji i reakcji.
• Do alarmu ODH nie wolno wchodzić bez ochrony.
• Kriogen powoduje zimno i nadciśnienie.
• Zamknięty kriogen musi mieć drogę ulgi.
• Suchy lód również wypiera tlen i tworzy ciśnienie.
• Butla ma dużą energię mechaniczną.
• Reduktor i złącze muszą pasować do gazu.
• Transport w windzie i samochodzie wymaga osobnej oceny.
• Alarm banku próbek nie zastępuje alarmu atmosfery.

Dokąd dalej

Budowę instalacji rozwija Instalacje gazowe, reduktory i monitoring atmosfery.

Przechowywanie komórek opisuje Kriogenika i bank komórek.

Planowanie zdarzeń rozwija Incydent laboratoryjny i analiza przyczyn źródłowych.

Źródła
