pH-metr i osmometr: dwa niezależne pomiary medium

Streszczenie

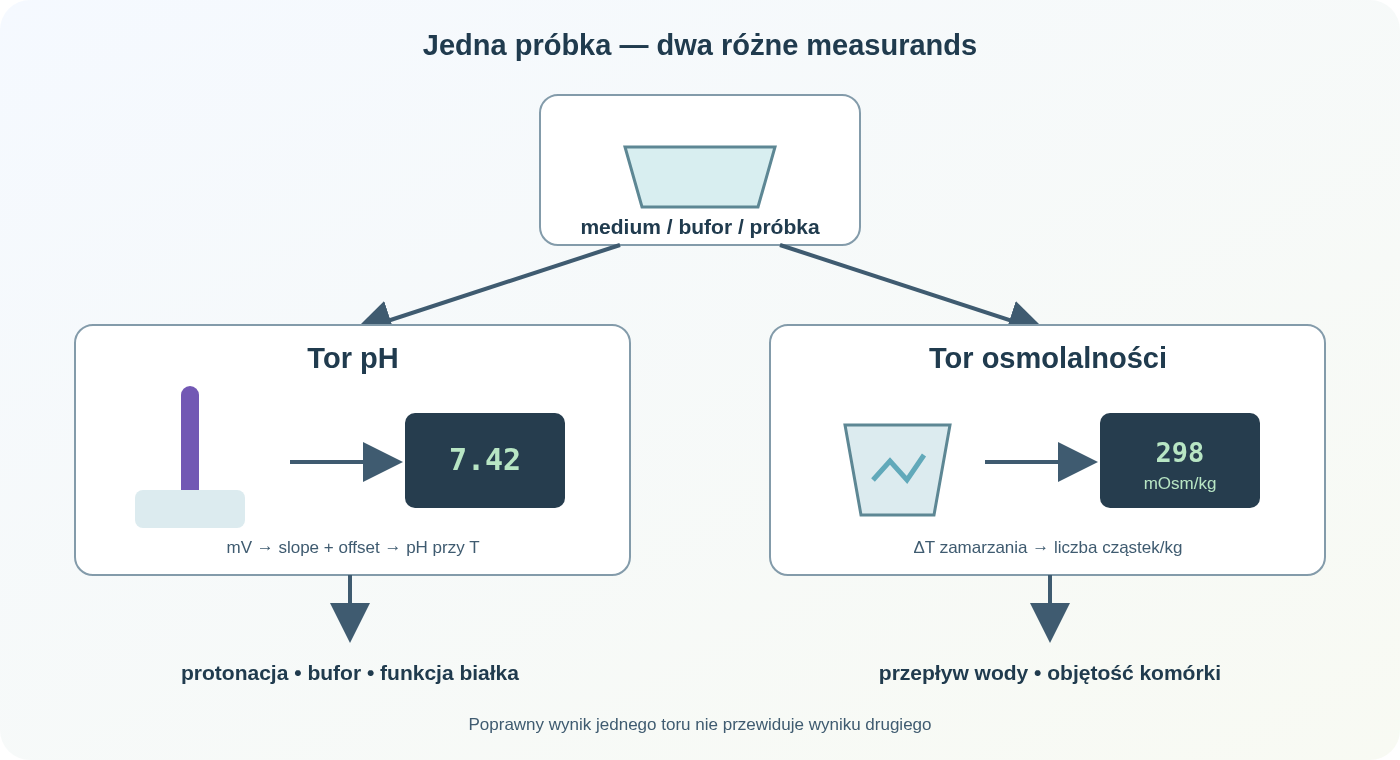

pH-metr i osmometr odpowiadają na inne pytania o roztwór.

• pH jest operacyjnie wyznaczaną miarą aktywności jonów wodorowych; wpływa na protonację, buforowanie, białka i komórki;
• osmolalność opisuje liczbę osmotycznie aktywnych cząstek na kilogram rozpuszczalnika; wpływa na przepływ wody przez błony.

Roztwór może mieć poprawne pH i złą osmolalność albo odwrotnie. Ani barwa medium, ani suma receptury nie zastępują pomiaru.

pH-metr wymaga elektrody wskaźnikowej, odniesienia, buforów obejmujących próbkę, właściwej slope, temperatury i stabilnego junction. Osmometr wymaga wzorców osmolalności, właściwego trybu — najczęściej obniżenia temperatury zamarzania — reprezentatywnej mikroporcji, poprawnej nukleacji oraz kontroli carryover.

Oba urządzenia kwalifikuje się w rzeczywistym zakresie próbek, a wynik zwalnia się dopiero po sprawdzeniu wzorców, warunków i integralności próbki.

pH nie jest stężeniem H⁺ odczytanym bezpośrednio

Formalnie:

pH = -log₁₀ a(H⁺)

Aktywność pojedynczego jonu nie jest bezpośrednio mierzalna w prostym sensie. Skala pH jest realizowana operacyjnie przez metody i wzorce. IUPAC opisuje primary oraz secondary standards i łańcuch porównań z niepewnością dla rozcieńczonych roztworów wodnych¹.

W rutynowym laboratorium nie mierzy się pojedynczej aktywności termodynamicznej H⁺ w izolacji. Zestaw elektroda szklana–odniesienie porównuje potencjał próbki z potencjałem buforów o przypisanych wartościach.

Jak działa elektroda szklana

Hydratowana warstwa specjalnego szkła reaguje na aktywność jonów wodorowych po obu stronach membrany. Wewnątrz znajduje się roztwór o stabilnym składzie i internal reference. Drugie półogniwo stanowi reference electrode, zwykle z KCl i junction do próbki.

Miernik odczytuje różnicę potencjałów o bardzo wysokiej impedancji.

W idealnym przybliżeniu Nernsta zmiana o jednostkę pH odpowiada około 59,16 mV w 25°C. Rzeczywista elektroda ma:

• slope;
• offset/asymmetry potential;
• response time;
• drift;
• junction potential;
• history/memory.

Kalibracja pH

Dobór buforów

Bufory powinny:

• mieć traceable assigned value;
• obejmować spodziewany pH próbki;
• być w temperaturze pomiaru lub mieć poprawną tabelę;
• nie być zanieczyszczone;
• nie być przeterminowane;
• należeć do właściwego zestawu rozpoznawanego przez miernik.

Dla próbki około pH 7,4 sensowne jest bracketing buforami blisko 7 i zasadowym. Kalibracja pH 4 i 7 ekstrapoluje poza zakres.

Jednopunktowa

Koryguje głównie offset. Nie ujawnia złej slope. Może wystarczać do prostego check, ale nie do szerokiego pomiaru ilościowego.

Dwupunktowa

Wyznacza offset i slope. Jest minimum w wielu metodach.

Trzypunktowa

Może wykryć nieliniowość oraz poszerzyć zakres, lecz trzeci zanieczyszczony bufor może pogorszyć model. Każdy punkt musi mieć wartość.

Kolejność

Pomiędzy buforami:

1. spłukać elektrodę;
2. delikatnie osuszyć przez dotknięcie, nie pocierać;
3. zanurzyć w świeżej porcji;
4. zapewnić mieszanie bez vortex;
5. poczekać do kryterium stabilności;
6. zapisać mV, pH, temperaturę i czas.

Nie wlewa się użytego buforu z powrotem do stock.

Slope i offset

Miernik często raportuje slope procentową. Powinna mieścić się w limicie metody. Zła slope może wynikać z:

• starej lub wyschniętej membrany;
• zabrudzenia;
• niewłaściwego buforu;
• różnicy temperatur;
• junction blockage;
• błędu rozpoznania zestawu;
• niedostatecznej stabilizacji;
• zużycia.

Offset przy neutralnym buforze może przesuwać się przez reference system. Nie należy wielokrotnie kalibrować aż wynik przejdzie bez diagnozy.

Temperatura: dwa różne efekty

Odpowiedź elektrody

Nachylenie Nernsta zależy od temperatury. Automatic temperature compensation może skorygować przeliczenie mV/pH.

Rzeczywiste pH próbki

Równowagi chemiczne również zależą od temperatury. ATC nie przelicza automatycznie pH próbki na to, jakie miałaby w 25°C, chyba że znany model został zaimplementowany i zwalidowany.

Dlatego raportuje się:

• pH;
• temperature;
• warunki equilibrium;
• ewentualną temperaturę referencyjną metody.

Bufor i próbka powinny mieć kontrolowaną temperaturę. Ciepłe medium zmienia pH nie tylko przez instrument, ale przez chemię buforu.

Medium z wodorowęglanem

W układzie CO₂/HCO₃⁻ pH zależy od równowagi z gazem. Próbka wyjęta z inkubatora:

• pobiera lub traci CO₂;
• zmienia pH podczas mieszania;
• reaguje z headspace;
• może zmieniać temperaturę.

Pomiar na otwartym stole po 15 minutach nie musi reprezentować inkubatora.

Metoda może użyć:

• zamkniętego naczynia;
• kontrolowanej atmosfery;
• ustalonego czasu;
• mikroelektrody w komorze;
• pomiaru po równowadze przy określonym CO₂.

Kolor phenol red jest wskaźnikiem orientacyjnym, nie pH-metrem.

Reference junction

Junction zapewnia kontakt elektryczny z próbką. Potencjał złącza zależy od różnic składu i mobilności jonów.

Problemy:

• zatykanie białkiem;
• precypitacja AgCl;
• niski poziom electrolyte;
• pęcherzyk;
• skażenie;
• niekompatybilny refill solution;
• back diffusion.

W próbkach o niskiej przewodności response jest wolna i niestabilna. W silnie zasolonych, lepkich, białkowych lub niewodnych standardowa elektroda może dawać duży bias.

Dobór elektrody

Standardowa zanurzeniowa

Dla odpowiedniej objętości roztworu wodnego.

Mikroelektroda

Dla małych objętości. Ma inną response time, fragility i minimum immersion.

Spear-tip

Dla półstałych próbek. Wynik może zależeć od lokalnego składu i kontaktu.

Double-junction

Ogranicza bezpośredni kontakt próbki z internal reference i bywa korzystna dla białek, siarczków lub Tris.

Flat-surface

Dla powierzchni, ale wymaga jednorodnego filmu i kontrolowanego nacisku.

„Jedna elektroda do wszystkiego” rzadko daje dobrą metrologię.

Czyszczenie i przechowywanie

Elektrody szklanej nie przechowuje się rutynowo w deionized water, która wypłukuje electrolyte i destabilizuje warstwę. Używa się roztworu storage zalecanego dla konstrukcji.

Czyszczenie dobiera się do zabrudzenia:

• białko;
• tłuszcz;
• osad mineralny;
• siarczek;
• biofilm.

Po agresywnym czyszczeniu potrzebna jest rehydration i kalibracja. Elektrodę wymienia się na podstawie slope, offset, response time i repeatability, a nie arbitralnie tylko według wieku.

Pomiar pH próbki

Procedura:

1. homogenizować bez nadmiernego napowietrzania;
2. zmierzyć temperaturę;
3. użyć reprezentatywnej porcji;
4. zanurzyć membranę i junction;
5. mieszać powtarzalnie;
6. unikać kontaktu z dnem;
7. czekać do jawnego stability criterion;
8. zapisać pH, mV, T i czas;
9. wykonać post-check bufora;
10. ocenić drift i carryover.

Stable icon jest algorytmem urządzenia. Metoda może wymagać np. zmiany mniejszej niż ustalony limit przez określony czas.

Osmolalność a osmolarność

Osmolalność

Liczba osmoli na kilogram rozpuszczalnika:

Osm/kg

W laboratoriach biologicznych zwykle mOsm/kg.

Osmolarność

Osmole na litr roztworu:

Osm/L

Zależy od temperatury przez objętość. Nie należy używać nazw wymiennie. Osmometr freezing-point zwykle wyznacza osmolalność.

Liczba cząstek, nie sama masa

1 mol glukozy daje w idealnym rozcieńczeniu około 1 osmol cząstek. 1 mol NaCl może dawać blisko 2 osmole, ale interactions i niepełna idealność powodują odchylenia.

Osmolalność jest własnością całego roztworu, nie sumą prostych tabel w szerokim zakresie.

Dlaczego osmolalność ma znaczenie dla komórek

Różnica osmotic pressure powoduje przepływ wody:

• roztwór hipotoniczny pęcznieje komórki;
• hipertoniczny je kurczy;
• szybka zmiana może uszkodzić błonę;
• długotrwała zmienia regulację objętości i funkcję.

Isotonicity zależy także od permeability solute. Dwa roztwory o tej samej osmolalności mogą mieć różny efekt toniczny, jeśli jedna substancja szybko przechodzi przez błonę.

Osmometr freezing-point

Rozpuszczone cząstki obniżają temperaturę zamarzania wody. Urządzenie:

1. pobiera małą objętość;
2. chłodzi poniżej expected freezing point;
3. inicjuje krystalizację;
4. mierzy plateau temperatury;
5. przelicza depression na osmolalność.

Supercooling i nucleation

Próbka może zostać przechłodzona bez zamarznięcia. Kontrolowana nukleacja rozpoczyna tworzenie lodu, uwalniając ciepło latent heat i prowadząc do plateau.

Nieprawidłowa nukleacja, zanieczyszczenie lub pęcherzyk zmieniają curve.

Thermistor i sample probe

Pozycja, czystość i kontakt decydują o odczycie. Pozostałość poprzedniej próbki może zmienić wynik i nucleation.

Osmometr vapor-pressure

Mierzy obniżenie vapor pressure/water activity, zwykle przez dew-point. Może być nieodpowiedni dla:

• lotnych substancji, które wpływają na fazę gazową;
• próbek tworzących film;
• bardzo małej powtarzalności naniesienia.

Freezing-point i vapor-pressure nie są automatycznie zamienne. USP <785> rozróżnia metody i opisuje calibration checks/bracketing dla osmolalności².

Kalibracja osmometru

Wzorce powinny:

• mieć przypisaną osmolalność;
• obejmować zakres próbki;
• być prawidłowo przechowywane;
• nie być zatężone przez parowanie;
• osiągnąć temperaturę wymaganą przez metodę;
• być jednorazowe lub użyte zgodnie z instrukcją.

Wielopunktowa

Zero/woda i co najmniej jeden lub dwa standards tworzą relację. Jeżeli próbki wynoszą 280–320 mOsm/kg, check w tym obszarze jest ważniejszy niż wyłącznie wysoki 1000.

Calibration versus check

Calibration dopasowuje response. Check niezależnym wzorcem potwierdza wynik. Nie należy używać tej samej porcji lub tej samej wartości do dopasowania i nazywać jej niezależną weryfikacją.

Próbka do osmometru

Reprezentatywność

Mikroobjętość musi reprezentować medium. Kryształy, osad, faza lipidowa albo niepełne mieszanie mogą dawać różnice.

Pęcherzyk

Zaburza kontakt i freezing curve. Pipetowanie powinno nie pienić.

Parowanie

Kilka mikrolitrów szybko się zatęża. Próbki przechowuje się zamknięte i mierzy w ustalonej kolejności.

Temperatura

Instrument wykonuje controlled cooling, ale temperatura wejściowa może zmieniać cykl i czas. Skrajnie ciepłe próbki powinny zostać doprowadzone do zakresu.

Lepkość

Może utrudniać pobranie i właściwe rozmieszczenie na sample holder.

Komórki i cząstki

Zawiesina może być niejednorodna. Jeśli celem jest osmolalność fazy płynnej, trzeba zdefiniować czy próbka jest odwirowana oraz czy komórki zmieniły medium.

Carryover w osmometrze

Po próbce 1000 mOsm/kg wynik 300 może być zawyżony przez residue.

Test:

high → low1 → low2

Carryover:

(low1 - low baseline)/(high - low baseline) × 100%

Procedura mycia, osuszania i liczby blanks musi być ustalona. Disposable cells ograniczają część ryzyka, ale pipeta oraz powierzchnie nadal mogą przenosić materiał.

Powtarzalność i zakres

pH

Sprawdza się:

• within-run;
• po ponownym zanurzeniu;
• między dniami;
• różne electrodes;
• low/high ionic strength;
• matrix.

Osmolalność

Sprawdza się:

• replicates;
• kilka poziomów;
• kilka dni;
• sample volume;
• pozycję;
• lot standards;
• operatora.

W obu przypadkach limit wynika z zastosowania. Różnica 5 mOsm/kg może być obojętna dla jednego medium, a krytyczna dla procesu krioprezerwacji.

pH i osmolalność podczas przygotowania medium

Kolejność dodatków ma znaczenie:

• sól zmienia ionic strength;
• kwas/zasada zmienia volume i osmolalność;
• CO₂ zmienia pH;
• temperatura zmienia rozpuszczalność;
• filtr może adsorbować;
• parowanie zatęża;
• suplement wprowadza własne osmoles.

Praktyczna sekwencja:

1. rozpuścić składniki w części objętości;
2. doprowadzić do temperatury;
3. ustalić równowagę gazową, jeśli dotyczy;
4. zmierzyć pH;
5. regulować małymi, rejestrowanymi dodatkami;
6. dopełnić;
7. zmierzyć pH i osmolalność końcową;
8. wykonać filtration/hold study zgodnie z metodą;
9. zwolnić partię.

Regulacja pH HCl/NaOH zmienia osmolalność. Naprawienie jednego parametru może zepsuć drugi.

Przeliczenie teoretyczne jako kontrola

Receptura pozwala oszacować expected osmolality. Różnica może wskazywać:

• błąd naważki;
• pomylony hydrated/anhydrous salt;
• brak składnika;
• podwójny dodatek;
• parowanie;
• błędną objętość;
• uszkodzony osmometr.

Obliczenie nie zastępuje pomiaru, bo activity coefficients i dysocjacja nie są idealne.

Diagnostyka pH

Wolna stabilizacja

• sucha membrana;
• zatkany junction;
• niska przewodność;
• zabrudzenie;
• za słabe mieszanie;
• różnica temperatur.

Dobra slope, zły sample check

• matrix/junction potential;
• contamination;
• CO₂;
• sample drift;
• niewłaściwa elektroda.

Zła slope

• buffers;
• temperatura;
• elektroda;
• błędny set;
• insufficient equilibration.

Dryf po zanurzeniu

• sample changing;
• adsorption;
• reference leak;
• static;
• niejednorodność.

Diagnostyka osmometru

Wysoki blank

• residue;
• contaminated water;
• parowanie;
• niepełne czyszczenie.

Zmienność replicates

• sample volume;
• bubbles;
• mixing;
• dirty probe;
• nucleation;
• crystals;
• pipetting.

Wszystko przesunięte

• calibration;
• standard lot;
• thermistor;
• instrument temperature;
• maintenance.

Tylko próbka zła

• matrix;
• volatility;
• heterogeneity;
• carryover sequence;
• preparation error.

IQ, OQ i PQ pH-metru

IQ

• meter, electrode i temperature probe;
• software;
• buffer sets;
• storage;
• stirring;
• data output;
• environment.

OQ

• simulated mV input;
• temperature;
• slope/offset;
• buffer accuracy;
• repeatability;
• response time;
• alarms;
• data integrity.

PQ

• rzeczywiste media;
• zakres pH;
• low-conductivity i protein matrix;
• CO₂-buffered samples;
• różni operatorzy;
• post-check;
• decyzja release.

IQ, OQ i PQ osmometru

IQ

• cooling module;
• thermistor/probe;
• sampling accessories;
• software;
• standards;
• waste i czyszczenie;
• environment.

OQ

• wielopunktowa response;
• repeatability;
• accuracy standards;
• sample detection;
• nucleation;
• timing;
• carryover;
• alarms.

PQ

• docelowe media;
• dolna/górna osmolalność;
• lepka i lotna matrix;
• minimalna objętość;
• seria długa;
• operatorzy;
• wpływ kolejności.

Traceability i niepewność

pH

Składowe:

• assigned buffer value;
• temperature;
• buffer contamination;
• slope/offset;
• repeatability;
• junction potential;
• sample drift;
• resolution.

pH jest wielkością konwencjonalną, lecz spójność wymaga udokumentowanego łańcucha od standardu przez bufor do pomiaru próbki.

Osmolalność

Składowe:

• standard value;
• calibration fit;
• repeatability;
• sample volume;
• carryover;
• evaporation;
• freezing curve;
• matrix.

Wynik powinien być podany z jednostką mOsm/kg, nie samo 300.

Rutynowa kontrola

pH

Przed serią:

• stan elektrody;
• poziom electrolyte;
• kalibracja bracketing;
• slope/offset;
• temperature probe;
• świeże aliquots.

Po serii:

• buffer check;
• drift;
• cleaning;
• storage.

Osmometr

Przed:

• calibration/check standard;
• blank;
• probe/cell;
• właściwa pipeta;
• brak residue.

W serii:

• QC low/high;
• kontrola kolejności;
• duplicate według planu.

Po:

• końcowy check;
• cleaning;
• zapis.

Minimalny rekord

pH

• próbka i stan;
• meter/electrode;
• buffers, lots i values;
• calibration points;
• slope/offset;
• temperature;
• mV i pH;
• stability time;
• mieszanie;
• pre/post check;
• cleaning;
• odchylenie.

Osmolalność

• próbka;
• urządzenie;
• metoda;
• standards/lots;
• calibration/check;
• sample volume;
• replicates;
• kolejność;
• wynik mOsm/kg;
• carryover action;
• odchylenie.

Najczęstsze błędy

„ATC podaje pH w 25°C”

Najczęściej kompensuje odpowiedź elektrody, nie rzeczywistą chemię próbki.

„Trzy bufory zawsze są lepsze”

Tylko jeśli są świeże, obejmują zakres i mają poprawną temperaturę.

„Kolor medium wystarczy”

Jest zależny od obserwatora, światła, dye i matrix.

„300 mOsm to isotonic”

Osmolalność nie jest w pełni tożsama z tonicity, która zależy od permeability solutes.

„Osmolarność i osmolalność są tym samym”

Mają inny mianownik. Instrument freezing-point raportuje zwykle osmolalność.

„Jedna dobra kontrola zwalnia całą serię”

Nie wykrywa drift/carryover, jeśli nie jest właściwie rozmieszczona.

Checklista pH

• Czy electrode pasuje do matrix i objętości?
• Czy buffers bracket sample?
• Czy assigned values odpowiadają temperaturze?
• Czy slope/offset są w limicie?
• Czy sample ma kontrolowaną temperaturę i CO₂?
• Czy stirring jest powtarzalny?
• Czy stability criterion jest jawne?
• Czy post-check potwierdza serię?
• Czy wynik zawiera temperaturę?
• Czy electrode została właściwie oczyszczona i przechowana?

Checklista osmolalności

• Czy raportowana jest osmolalność, nie mylna nazwa osmolarność?
• Czy standards obejmują zakres?
• Czy check jest niezależny?
• Czy sample jest wymieszana i zamknięta?
• Czy objętość jest poprawna?
• Czy brak bubbles?
• Czy carryover sequence jest kontrolowana?
• Czy metoda pasuje do lotnych składników?
• Czy replicates spełniają precision?
• Czy wynik ma mOsm/kg i decision limit?

Najkrótsza zasada

pH i osmolalność są dwiema niezależnymi cechami medium. Wiarygodny wynik wymaga właściwego sensora, wzorców obejmujących zakres, temperatury, kontroli matrix i post-check — a poprawa jednego parametru nie może być przyjęta bez ponownej oceny drugiego.
