Waga analityczna: minimalna naważka, wzorce i niepewność

Streszczenie

Waga analityczna mierzy siłę związaną z obciążeniem i przelicza wskazanie na masę według wzorcowania. Wyświetlenie 0,0001 g nie oznacza, że każda naważka jest prawdziwa do 0,1 mg.

Na wynik wpływają:

• powtarzalność;
• błąd wskazania w danym obciążeniu;
• działka odczytowa;
• eccentricity;
• niezerowość;
• drift;
• temperatura;
• prądy powietrza;
• drgania;
• elektrostatyka;
• magnetyzm;
• wypór powietrza;
• parowanie lub pochłanianie wilgoci;
• sposób przeniesienia materiału.

Najważniejszym parametrem użytkowym jest często minimalna naważka dla wymaganej względnej niepewności, a nie najmniejsza liczba pojawiająca się na ekranie. Jeśli proces wymaga tolerancji 1%, waga musi wykazać, że przy tej konkretnej masie niepewność jest dostatecznie mała.

Co naprawdę mierzy waga

Elektroniczna waga laboratoryjna zwykle używa electromagnetic force compensation albo load cell. Naczynie i próbka działają siłą w polu grawitacyjnym, a układ utrzymuje położenie i wyznacza kompensującą siłę.

Wynik jest zależny od lokalnego g, ale podczas kalibracji przy użyciu wzorców w tym samym miejscu instrument tworzy relację wskazania do konwencjonalnej masy. Przeniesienie wagi na inne piętro lub do innej lokalizacji może wymagać ponownej adiustacji i kwalifikacji.

Readability, accuracy i repeatability

Readability

Działka odczytowa d jest najmniejszą zmianą cyfry wyświetlacza. Nie jest deklarowaną dokładnością.

Waga z d = 0,1 mg może mieć:

• standard deviation 0,15 mg przy małym obciążeniu;
• błąd 0,3 mg;
• wpływ statyki 2 mg;
• drift 0,5 mg.

Zapisywanie większej liczby cyfr nie usuwa tych składowych.

Accuracy

W uproszczeniu błąd wskazania:

E = I - m_ref

gdzie I to indication, a m_ref wartość wzorca w odpowiednich warunkach.

Błąd może zależeć od obciążenia. Sprawdzenie jednym ciężarkiem blisko maximum nie dowodzi accuracy przy 10 mg.

Repeatability

Ta sama masa jest wielokrotnie kładziona i zdejmowana. Standard deviation opisuje rozrzut. Test obejmuje pełną sekwencję, nie wielokrotne odczytanie ciężarka bez zdejmowania.

Repeatability przy małych obciążeniach często dominuje względną niepewność i wyznacza minimum weight.

Reproducibility

Zmiana operatora, dnia, naczynia lub pomieszczenia wprowadza większy zakres warunków. Dobra repeatability w jednej serii nie gwarantuje procesu rutynowego.

Minimum capacity a minimalna naważka użytkowa

Na urządzeniu może występować oznaczenie Min wynikające z klasyfikacji metrologicznej. OIML wyjaśnia, że minimal capacity sygnalizuje ryzyko nadmiernego relative error przy lekkich obciążeniach¹.

Laboratorium może dodatkowo wyznaczyć minimum sample quantity dla swojej tolerancji:

m_min ≈ k × s / r

gdzie:

• s jest standard deviation repeatability;
• k współczynnikiem pokrycia lub marginesem przyjętym w metodzie;
• r dopuszczalnym względnym błędem/niepewnością.

Dokładny model zależy od wymagań. Wniosek jest stały: im mniejsza masa, tym większy udział stałego szumu.

Przykład

Jeżeli rozrzut użytkowy odpowiada około 0,2 mg, to:

• dla 200 mg jest to około 0,1%;
• dla 20 mg około 1%;
• dla 2 mg około 10%.

Nie należy ważyć 2 mg na wadze tylko dlatego, że ekran pokazuje cztery miejsca po przecinku.

Zakres operacyjny

Zakres metody zaczyna się powyżej minimum weight i kończy poniżej obciążenia, przy którym:

• waga się nasyca;
• naczynie pozostawia za mały zapas;
• error przekracza limit;
• eccentricity rośnie;
• proces staje się nieergonomiczny.

Tara zużywa capacity. Naczynie 180 g na wadze 220 g pozostawia tylko 40 g dla próbki, nawet jeśli wyświetlacz został wyzerowany.

Calibration, adjustment i verification

Calibration

Wzorcowanie porównuje wskazanie z odniesieniem i określa błąd oraz niepewność. Nie musi zmieniać instrumentu.

Adjustment

Adiustacja zmienia parametry, aby wskazania lepiej odpowiadały wzorcom. Funkcja CAL z internal weight jest adiustacją/adjustment, nie pełnym niezależnym świadectwem wzorcowania.

Verification

Rutynowe sprawdzenie potwierdza, że waga pozostaje w ustalonych limitach między wzorcowaniami.

USP <41> wymaga dla dokładnego ważenia wagi skalibrowanej w operating range oraz spełniającej wymagania repeatability i accuracy; częstotliwość calibration oraz performance checks ma być oparta na ryzyku².

Wzorce masy

Ciężarki mają:

• nominal value;
• conventional mass;
• class;
• uncertainty;
• calibration date;
• material/density;
• drift history.

Wartość 100,000 g wybita na wzorcu nie zastępuje wartości z certyfikatu.

Klasa

OIML R111 rozróżnia między innymi E1, E2, F1, F2 i M. Wybór zależy od wagi i wymaganej niepewności. Wzorzec kontrolny nie musi być najwyższej klasy, ale jego uncertainty oraz stability muszą być wystarczające.

Obsługa

• nie dotykać palcami;
• używać pęsety/rękawiczki właściwej dla klasy;
• przechowywać w zamkniętym pudełku;
• dopuścić thermal equilibrium;
• nie czyścić metodą zmieniającą masę;
• sprawdzać korozję i uszkodzenia;
• nie kłaść na brudnym stole.

Check standards

Wzorzec kontrolny może tworzyć control chart. Trend ujawnia zmianę wagi lub ciężarka. NIST publikuje procedury obejmujące zarówno single-substitution weighing, air buoyancy corrections, jak i karty wzorców kontrolnych³.

Punkty sprawdzenia

Program oparty na ryzyku może używać:

• jednego punktu blisko routine load;
• małego obciążenia blisko minimum;
• wysokiego obciążenia;
• kilku punktów linearity;
• eccentricity;
• repeatability.

Codzienne sprawdzenie jednym 100 g wzorcem nie ujawnia problemu z 20 mg naważką. Z kolei codzienne wykonywanie pełnej OQ może nie wnosić wartości i zużywać wzorce.

Eccentricity

Wskazanie może zależeć od położenia na szalce. Test umieszcza obciążenie centralnie i w zdefiniowanych punktach poza centrum.

W praktyce:

• małe naczynie stawiać centralnie;
• ciężkie kolby nie mogą opierać się o osłonę;
• pozycja dużego naczynia powinna być powtarzalna;
• dispenser lub przewód nie może wywierać siły.

OIML R76 obejmuje eccentricity, repeatability, sensitivity, zero return, creep, warm-up i span stability jako oddzielne testy⁴.

Liniowość i sensitivity

Linearity

Sprawdza error w kilku obciążeniach. Instrument może być poprawny przy zero i maximum, a mieć bias pośrodku.

Sensitivity

Mały znany increment powinien zmienić wskazanie zgodnie z masą. Jest to inne pytanie niż digital resolution.

Hysteresis

Wskazanie przy tej samej masie może zależeć od tego, czy obciążenie rosło, czy malało. Sekwencja ascending/descending ujawnia to zjawisko.

Creep

Po położeniu obciążenia wskazanie może powoli się zmieniać. Trzeba zdefiniować stabilization criterion i czas odczytu.

Zero i tara

Zero

Waga powinna wrócić do akceptowalnego zera po zdjęciu obciążenia. Zero tracking może maskować powolną utratę lotnej próbki lub małe dosypywanie.

Tara

Tara odejmuje wskazanie naczynia. Nie usuwa uncertainty, eccentricity ani wpływu obciążenia na układ.

Weighing by difference

Masa przeniesiona:

m_transfer = m_container_before - m_container_after

Zalety:

• mierzy ilość faktycznie opuszczającą source container;
• ogranicza straty na łopatce poza rachunkiem;
• nie wymaga target vessel na szalce.

Wady:

• dwa ważenia wnoszą uncertainty;
• materiał higroskopijny zmienia masę;
• source musi być stabilny.

Direct weighing

Próbka jest dodawana do wytarowanego naczynia. Jest prosta, ale materiał pozostający na narzędziu nie został zważony jako przeniesiony.

Środowisko

Prądy powietrza

Osłona przeciwwiatrowa musi być zamknięta. Ruch operatora, klimatyzacja i ciepła kolba powodują convection.

Odczyt należy wykonać po stabilizacji, nie natychmiast po zamknięciu drzwiczek.

Drgania

Źródła:

• wirówka;
• lodówka;
• ruch uliczny;
• HVAC;
• stół wspólny;
• kroki;
• pompy próżniowe.

Stół antywibracyjny pomaga, ale nie kompensuje niestabilnej podłogi bez oceny.

Temperatura

Ciepły przedmiot ogrzewa powietrze i tworzy buoyancy/convection. Zimny może kondensować wodę. Wzorce i naczynia powinny osiągnąć equilibrium.

Wilgotność

Niska sprzyja statyce, wysoka pochłanianiu wody i kondensacji. Materiały higroskopijne zmieniają masę podczas procedury.

Ciśnienie

Wpływa na gęstość powietrza i buoyancy. Dla rutynowych naważeń chemicznych korekcja często jest mała względem tolerancji, ale w wysokiej dokładności musi wejść do modelu.

Wypór powietrza

Obiekt wypiera powietrze i doświadcza siły ku górze. Dwa obiekty o tej samej prawdziwej masie, lecz różnej gęstości, mają różną objętość i pozornie nieco inne wskazania.

Korekcja wymaga:

• air density z temperatury, ciśnienia i wilgotności;
• density standard;
• density sample.

NIST podkreśla pomiar warunków otoczenia i air-buoyancy correction w dokładnych porównaniach masy⁵.

W rutynowej pracy nie należy bezrefleksyjnie stosować korekcji z przybliżoną gęstością. Najpierw ocenia się, czy jej wielkość jest materialna wobec tolerancji.

Elektrostatyka

Plastikowe weigh boats, proszek, rękawiczki i suche powietrze mogą się naładować. Pole elektrostatyczne przyciąga lub odpycha szalkę.

Objawy:

• wskazanie płynie;
• wynik zależy od położenia dłoni;
• nie stabilizuje się;
• znak błędu zmienia się między naczyniami.

Środki:

• jonizator;
• metalowe/antystatyczne naczynie;
• kontrola wilgotności;
• uziemienie;
• ograniczenie pocierania;
• dłuższa stabilizacja.

Dotknięcie naczynia ręką może chwilowo rozładować, ale ogrzewa i wnosi wilgoć.

Magnetyzm

Magnetyczny obiekt oddziałuje z elementami wagi. Mieszadło magnetyczne pozostawione w naczyniu może tworzyć bias zależny od pozycji.

Rozwiązania:

• usunąć magnetyczny element;
• zwiększyć odległość specjalnym statywem, jeśli zwalidowane;
• użyć materiału niemagnetycznego;
• wykonać test orientacji.

Parowanie i higroskopijność

Lotna ciecz

Masa maleje podczas stabilizacji. Można:

• użyć zamkniętego naczynia;
• weighing by difference;
• skrócić czas;
• zastosować evaporation trap;
• ustalić stały timing.

Higroskopijny proszek

Masa rośnie podczas ekspozycji. Ważne są:

• desiccator;
• czas otwarcia;
• szybkie zamknięcie;
• warunki humidity;
• stan hydration wymagany przez metodę.

Ciepły materiał

Może jednocześnie tracić solvent, tworzyć convection i zmieniać density. Odczyt bez equilibrium nie jest wiarygodny.

Naczynie i próbka

Wybór naczynia powinien uwzględnić:

• tare mass;
• capacity;
• statykę;
• kompatybilność;
• adsorption;
• łatwość transferu;
• zamknięcie;
• kontaminację.

Mały proszek w wielkim plastikowym boat jest zwykle gorszy niż dobrane antystatyczne naczynie.

Sample homogeneity

Waga może idealnie zważyć niereprezentatywną porcję. Dla mieszaniny proszków sampling i segregacja są osobnym źródłem uncertainty.

Przygotowanie roztworu

Do masy czy do objętości

Roztwór można przygotować:

• ważąc analit i dopełniając do objętości;
• ważąc analit oraz solvent;
• gravimetrycznie do zadanego ratio.

Molarity zależy od volume i temperatury. Molality od masy solvent. Nie są wymienne.

Purity i water content

Masa substancji czynnej:

m_active = m_weighed × purity fraction

Certyfikat może podawać assay, water, residual solvents i uncertainty. Naważka nominalna bez korekcji może dać błędne stężenie.

Transfer ilościowy

Przy direct weighing do kolby cały materiał musi zostać przeniesiony. Płukanie naczynia oraz łopatki należy do procedury, jeśli jest kompatybilne.

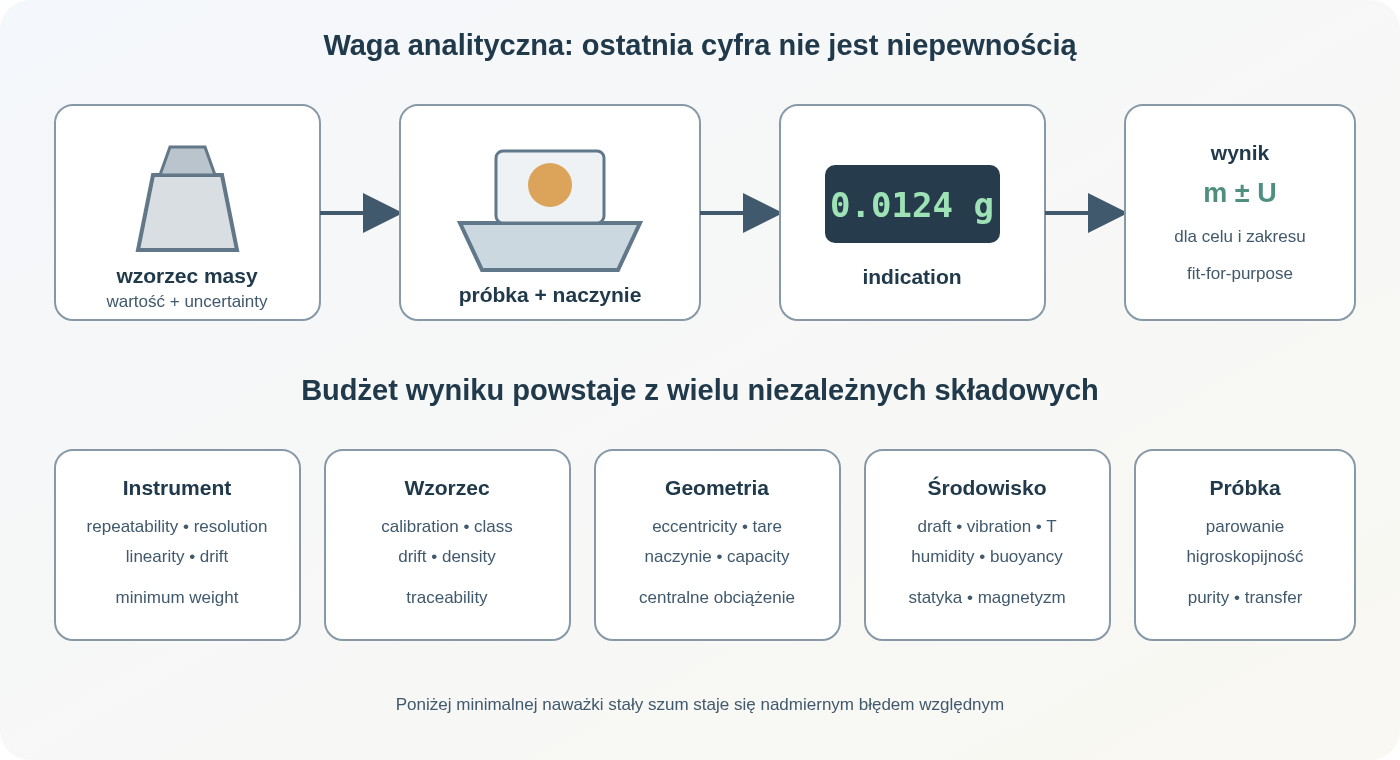

Budżet niepewności

Typowe składowe:

• calibration correction;
• uncertainty reference weight;
• repeatability;
• resolution;
• eccentricity;
• sensitivity;
• drift;
• air buoyancy;
• environment;
• tare;
• sample stability.

Model zależy od sposobu:

• single weighing;
• difference;
• net with tare;
• cumulative addition.

Ważenie by difference wykorzystuje dwa skorelowane pomiary. Nie zawsze wystarczy dodać dwie niepewności liniowo.

IQ, OQ i PQ

IQ

• model, serial i capacity;
• readability;
• internal/external adjustment;
• stół, poziom i lokalizacja;
• zasilanie;
• osłona;
• temperatura/wilgotność;
• software i drukarka;
• wzorce i dokumentacja.

OQ

• warm-up;
• repeatability;
• error/linearity w zakresie;
• eccentricity;
• sensitivity/discrimination;
• zero return;
• tare;
• creep;
• internal adjustment;
• overload/interlock;
• komunikacja i data integrity.

PQ

Używa rzeczywistych zadań:

• mała naważka;
• typowe naczynie;
• higroskopijny proszek;
• lotna ciecz;
• weighing by difference;
• różni operatorzy;
• pełny czas procedury;
• przygotowanie roztworu z kontrolą końcową.

Program kontroli

Przed użyciem

• poziom;
• czystość;
• zero;
• brak draft;
• status adjustment;
• wzorzec kontrolny, jeśli wymaga harmonogram;
• warunki;
• minimum weight.

Okresowo

• repeatability przy małej masie;
• sensitivity/accuracy blisko routine load;
• high-load point;
• eccentricity;
• linearity;
• drift;
• wzorce i trend.

Częstotliwość jest oparta na ryzyku i historii. Zmiana lokalizacji, naprawa, uderzenie, overload lub istotne odchylenie uruchamia dodatkową kwalifikację.

Limity i karty kontrolne

Limit ostrzegawczy może uruchamiać powtórzenie i diagnostykę. Limit działania blokuje użycie.

Nie należy:

• powtarzać check aż przejdzie;
• usuwać wysokiego wyniku bez przyczyny;
• adiustować przed zapisaniem odchylenia;
• zmieniać limitu po zobaczeniu trendu.

Control chart może wykryć powolny drift przed przekroczeniem specyfikacji.

Minimalny rekord ważenia

• identyfikator próbki;
• waga i serial;
• data/czas/operator;
• metoda: direct/difference;
• naczynie;
• tara i gross, jeśli potrzebne;
• wynik raw;
• korekcja;
• jednostka;
• minimum weight status;
• wzorzec check i wynik;
• temperatura/wilgotność, gdy materialne;
• purity/water correction;
• odchylenie;
• obliczenie końcowe.

Najczęstsze błędy

„Cztery miejsca po przecinku”

To readability, nie accuracy ani uncertainty.

„Waga sama się kalibruje”

Internal adjustment koryguje response przy użyciu internal weight. Nie zastępuje niezależnej calibration i performance checks.

„Tara usuwa masę naczynia”

Usuwa ją z wyświetlacza, lecz capacity, eccentricity i uncertainty pozostają.

„Ciężarek 100 g przeszedł”

Nie dowodzi przydatności do 5 mg.

„Stable icon oznacza prawdę”

Oznacza spełnienie algorytmu stabilności. Powolna statyka, sorpcja lub parowanie może nadal dawać bias.

„Można dosypywać aż cyfra będzie idealna”

Przekroczenie target może być nieodwracalne. Method powinien określać tolerancję, sposób cofania i disposition.

Dobór wagi

Pytania:

• jaka jest najmniejsza masa?
• jaki relative tolerance?
• jakie naczynie/tare?
• jaki maximum?
• czy materiał jest lotny, higroskopijny, statyczny lub magnetyczny?
• czy potrzebna jest enclosure/ionizer?
• czy wynik wchodzi do stężenia o wysokim ryzyku?
• czy wymagane jest data integrity?

Jeśli potrzebna masa jest poniżej minimum weight:

• użyć lepszej wagi;
• zważyć większą masę i rozcieńczyć;
• zastosować stock;
• użyć microbalance w odpowiednim środowisku;
• zmienić projekt metody.

Nie należy kompensować przez „ostrożniejsze patrzenie”.

Checklista przed ważeniem

• Czy waga jest w poziomie i po warm-up?
• Czy check jest w limicie?
• Czy naważka jest powyżej minimum?
• Czy capacity wystarczy z tarą?
• Czy naczynie ogranicza statykę i parowanie?
• Czy próbka osiągnęła equilibrium?
• Czy osłona jest czysta i zamknięta?
• Czy obciążenie stoi centralnie?
• Czy metoda wymaga by difference?
• Czy purity/water content będą uwzględnione?
• Czy wynik ma właściwą tolerancję i jednostkę?
• Czy transfer ilościowy jest zaplanowany?

Checklista po ważeniu

• Czy zero wróciło?
• Czy wynik był stabilny w zdefiniowanym czasie?
• Czy nie było rozsypania lub strat?
• Czy gross/tare/difference są zapisane?
• Czy próbka została zamknięta?
• Czy waga jest czysta?
• Czy każde odchylenie odnotowano?
• Czy obliczenie stężenia używa rzeczywistej masy?
• Czy wynik i uncertainty są fit-for-purpose?

Najkrótsza zasada

Waga nie jest „dokładna do ostatniej cyfry”. Naważka jest wiarygodna wtedy, gdy znajduje się w zwalidowanym zakresie, a repeatability, błąd, środowisko, wzorce i zachowanie próbki dają niepewność mniejszą od wymagania procesu.
