Spektrofotometr, fluorometr i czytnik płytek — jak mierzy się ilość próbki

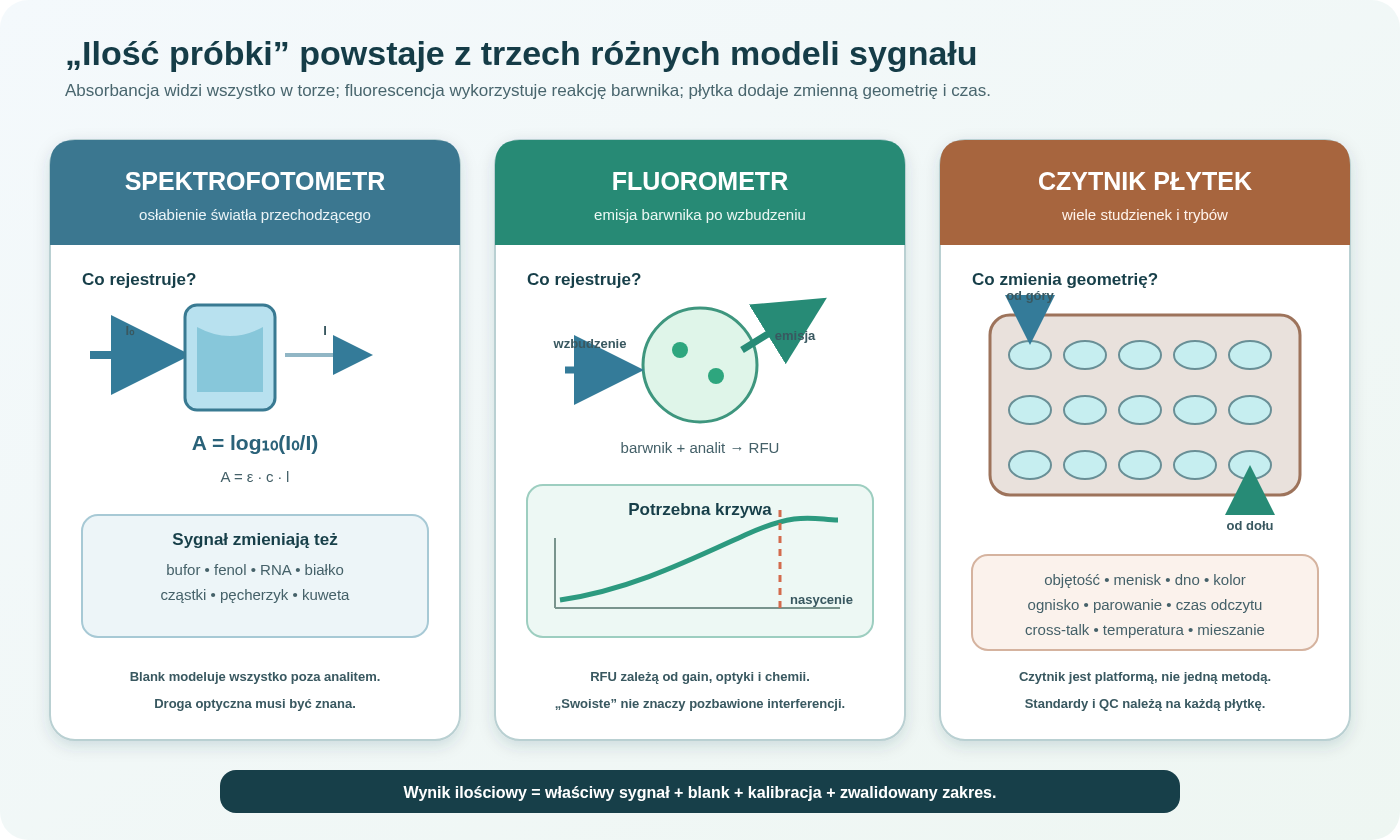

Trzy urządzenia nie mierzą „ilości” w ten sam sposób

Spektrofotometr, fluorometr i czytnik mikropłytek mogą zwrócić liczbę opisaną jako stężenie, ale liczba powstaje w trzech różnych modelach.

• Spektrofotometr mierzy osłabienie wiązki światła przechodzącej przez próbkę. Każda substancja pochłaniająca lub rozpraszająca przy wybranej długości fali może zmienić wynik.
• Fluorometr wzbudza fluorofor i mierzy emitowane światło. Gdy barwnik wiąże wybrany analit, pomiar może być znacznie bardziej swoisty i czuły, lecz zależy od reakcji barwnika, standardów i matrycy.
• Czytnik płytek jest platformą pomiarową. Może mierzyć absorbancję, fluorescencję, luminescencję, fluorescencję czasowo-rozdzielczą lub polaryzację, a wynik zależy również od geometrii studzienki, objętości, koloru płytki, kierunku odczytu i kolejności pomiarów.

Najważniejsze pytanie nie brzmi zatem „który aparat jest najdokładniejszy?”, tylko: jaki sygnał pochodzi od analitu, jaki od tła i jaki model zamienia sygnał na ilość?

Absorbancja: logarytm, a nie procent pochłoniętego światła

Transmitancja T jest stosunkiem mocy światła przechodzącego przez próbkę I do mocy padającej I₀:

T = I / I₀

Absorbancja jest logarytmem dziesiętnym odwrotności transmitancji:

A = log₁₀(I₀ / I) = −log₁₀(T)

Absorbancja 1 oznacza transmitancję 0,1, czyli do detektora dociera 10% światła odniesienia. Absorbancja 2 oznacza 1%, a 3 — 0,1%. Wysoka absorbancja jest więc trudna pomiarowo: detektor próbuje dokładnie ocenić bardzo małą pozostałość światła, a światło pasożytnicze może stanowić znaczącą część sygnału.

Prawo Beer–Lamberta opisuje idealną zależność:

A = ε · c · l

gdzie ε jest molowym współczynnikiem absorpcji, c stężeniem, a l drogą optyczną. Definicja IUPAC zakłada m.in. jednorodny ośrodek i promieniowanie o paśmie dostatecznie wąskim względem badanego pasma absorpcji.¹

Zależność liniowa może przestać działać z powodu:

• zbyt wysokiego stężenia i światła pasożytniczego;
• oddziaływania cząsteczek zmieniającego widmo;
• reakcji chemicznej zależnej od stężenia lub pH;
• mętności i rozpraszania;
• zbyt szerokiego pasma optycznego;
• brudnej kuwety, pęcherzyka lub kropli na ściance;
• niedopasowanego blanku;
• błędnej drogi optycznej.

Prawo nie jest obietnicą liniowości całego zakresu aparatu. Zakres trzeba zwalidować dla konkretnego analitu, matrycy i naczynia.

Spektrofotometr kuwetowy: droga znana z geometrii

W klasycznej kuwecie droga optyczna jest ustalona konstrukcyjnie, często wynosi 10 mm. Materiał kuwety ogranicza zakres długości fal:

• szkło i część tworzyw dobrze nadają się do widzialnego zakresu, lecz mogą silnie pochłaniać UV;
• kwarc przepuszcza głębszy UV i jest potrzebny do wielu pomiarów kwasów nukleinowych;
• jednorazowe kuwety z różnych partii mogą różnić się tłem i geometrią.

Kuwetę wkłada się zawsze w tej samej orientacji, chwytając za matowe lub nieoptyczne ścianki. Odcisk palca na drodze wiązki, zadrapanie albo pozostałość detergentu zmienia transmitancję. Minimalna objętość musi zakryć całą wiązkę; „wystarczy, że dno jest mokre” nie jest kryterium.

W aparacie dwuwiązkowym sygnał próbki może być porównywany na bieżąco z torem odniesienia. W jednowiązkowym blank i próbkę mierzy się sekwencyjnie. Żaden układ nie usuwa błędu wynikającego z innej kuwety, temperatury lub składu blanku.

Pełne widmo jest bardziej informacyjne niż pojedyncza wartość. Pokazuje przesunięcie maksimum, szerokie tło rozpraszania, pik zanieczyszczenia i zachowanie poza analityczną długością fali. Jedna liczba może ukryć to, że „A260” pochodzi częściowo z fenolu albo zmętnienia.

Spektrofotometr mikroobjętościowy: krótka, zmienna droga

Urządzenie z pedestalem utrzymuje kroplę między dwiema powierzchniami dzięki napięciu powierzchniowemu. Mierzy przez bardzo krótką drogę, a w części konstrukcji automatycznie przełącza kilka jej długości. Krótsza droga pozwala mierzyć stężone próbki bez rozcieńczania:

jeśli l maleje dziesięciokrotnie, absorbancja przy tym samym c także maleje dziesięciokrotnie.

Zaletą jest mała objętość i szybkie pełne widmo. Ryzyka są inne niż w kuwecie:

• kropla może nie utworzyć prawidłowego mostka;
• włókno, pył lub pęcherzyk może przerwać drogę;
• resztka poprzedniej próbki zanieczyszcza kolejną;
• powierzchnia może być niedokładnie wyczyszczona albo zbyt hydrofobowa;
• próbka niejednorodna może dać inny wynik po ponownym pobraniu;
• bardzo niskie stężenie daje absorbancję porównywalną z błędem blanku.

Pomiar jednej kropli nie zużywa całej próbki, ale jej odparowanie na otwartym pedestalu może być szybkie. Odczyt wykonuje się bez zbędnej zwłoki, a powierzchnie czyści środkiem zgodnym z instrukcją. Agresywny detergent lub ścieranie może zmienić zwilżalność i jakość mostka.

A260: wszystko, co pochłania, głosuje na wynik

Zasady azotowe absorbują około 260 nm, dlatego absorbancję stosuje się do szacowania kwasów nukleinowych. Popularne przeliczniki dla drogi 1 cm, takie jak około 50 µg/ml dsDNA przy A260 = 1, są konwencjami zależnymi od rodzaju kwasu nukleinowego. ssDNA, RNA i krótkie oligonukleotydy mają inne współczynniki, a dokładny oligonukleotyd najlepiej obliczać z sekwencji.

Spektrofotometr nie rozpoznaje, która cząsteczka dostarczyła sygnał. Na A260 wpływają:

• dsDNA, ssDNA i RNA;
• wolne nukleotydy i krótkie oligonukleotydy;
• fenol oraz część buforów ekstrakcyjnych;
• mętność, cząstki i pęcherzyki;
• niedopasowany blank;
• zmiana pH i siły jonowej.

Dlatego A260 może przeceniać ilość użytecznego dsDNA po ekstrakcji lub oczyszczaniu PCR. Fluorometryczny test swoisty dla dsDNA odpowiada wtedy na węższe pytanie.

A260/280 i A260/230: wskaźniki, nie świadectwo czystości

Stosunek A260/A280 jest historycznie używany do oceny preparatów kwasów nukleinowych. Wartości około 1,8 dla DNA i 2,0 dla RNA bywają traktowane jako orientacyjne. A260/A230 często oczekuje się w okolicy 2,0–2,2. Takie progi nie są granicą między „czystym” i „brudnym”.

Wskaźnik może się zmienić przez:

• białko i fenol absorbujące w okolicy 280 nm;
• guanidynę, fenol, węglowodany i EDTA wpływające na okolice 230 nm;
• pH i siłę jonową;
• różne blanki;
• dokładność długości fali aparatu;
• szum, gdy mianownik jest mały;
• obecność RNA w DNA albo DNA w RNA, których ratio nie musi ujawnić.

Biuletyn techniczny NanoDrop wskazuje, że przy stężeniach poniżej około 10 ng/µl ratio może być niedokładne, a zmiana pH o małą wartość potrafi przesunąć A260/A280; istotna jest także dokładność długości fali przy stromym zboczu widma w okolicy 280 nm.²

Ratio jest ilorazem dwóch liczb po odjęciu blanku. Jeśli obie są bliskie szumowi, iloraz może przyjąć skrajną wartość. „Idealne 1,80” przy niemal zerowej absorbancji nie dowodzi czystości. Pełne widmo, stężenie, kontrola ekstrakcji i wynik dalszej reakcji są ważniejsze.

Blank: model wszystkiego poza analitem

Blank powinien zawierać wszystkie składniki próbki poza oznaczanym analitem i przechodzić tę samą geometrię pomiaru. Dla DNA eluowanego z kolumny najlepszym blankiem jest zwykle ten sam bufor elucyjny, nie przypadkowa woda. Jeśli próbka została rozcieńczona, blank musi zawierać rozcieńczalnik w tej samej proporcji.

Blank koryguje:

• absorpcję rozpuszczalnika i buforu;
• część sygnału naczynia;
• tło odczynników;
• bazową odpowiedź toru optycznego.

Nie koryguje różnicy między mętną próbką i klarownym buforem, nie usuwa analitu obecnego w blanku i nie naprawia dryftu między pomiarami. Blank powinien być ponawiany zgodnie ze stabilnością aparatu i zmianami warunków.

Blank ujemny po odjęciu nie jest fizycznie „ujemnym stężeniem”. Ujemna absorbancja oznacza, że tor próbki przepuścił odrobinę więcej światła niż odniesienie — często przez różnicę kuwety, pęcherzyk, czyszczenie albo szum. Wartość jest informacją diagnostyczną.

Rozpraszanie światła udaje absorbancję

Komórki, agregaty białka, lipidy i pył zmniejszają ilość światła docierającego do detektora przez rozpraszanie. Spektrofotometr może zarejestrować to jako pozorną absorbancję, choć mechanizm nie jest molekularnym pochłanianiem zgodnym z prostym Beer–Lambertem.

Widmo rozpraszania często rośnie ku krótszym długościom fali. Pomiar poza pasmem analitu, np. w okolicy 320–340 nm dla kwasów nukleinowych, może ujawnić tło, ale jedna korekta nie opisuje każdej cząstki. Wirowanie lub filtracja zmieni próbkę i może usunąć także właściwy analit związany z agregatem.

OD600 w hodowli bakteryjnej jest przede wszystkim pomiarem mętności, nie masowego współczynnika absorpcji pojedynczej cząsteczki. Zależność od liczby komórek zależy od gatunku, wielkości, agregacji, fazy wzrostu, aparatu i drogi. Kalibracja do CFU/ml albo suchej masy musi być wykonana dla danego układu.³

Fluorescencja: więcej swoistości, więcej chemii

Fluorofor pochłania foton wzbudzający, przechodzi do stanu wzbudzonego, a część energii emituje jako światło o dłuższej fali. Detektor jest ustawiony poza bezpośrednią wiązką wzbudzenia i używa filtrów lub monochromatorów, aby oddzielić słabą emisję od silnego światła padającego.

Sygnał zależy od:

• liczby cząsteczek fluoroforu;
• frakcji związanej z analitem;
• wydajności kwantowej;
• intensywności wzbudzenia;
• widm i szerokości pasm;
• temperatury, pH, rozpuszczalnika i tlenu;
• wygaszania oraz fotoblaknięcia;
• geometrii naczynia i położenia ogniska;
• czułości detektora i gain.

Test fluorometryczny nie mierzy „DNA bezpośrednio”. Mierzy fluorescencję barwnika, którego odpowiedź po związaniu z określonym typem DNA została skalibrowana standardami.

Testy dsDNA, ssDNA i RNA nie są zamienne

Barwniki mogą być zaprojektowane tak, aby silniej fluorescencyjnie odpowiadały po związaniu z dsDNA, ssDNA albo RNA. Swoistość jest względna, nie absolutna. Duży nadmiar interferującego kwasu nukleinowego może nadal wpływać na wynik, a krótkie fragmenty mogą wiązać barwnik inaczej niż długi standard.

Przykładowy test Qubit dsDNA HS ma według dokumentacji producenta zakres całkowitej masy 0,2–100 ng i jest zaprojektowany jako selektywny dla dsDNA również w obecności RNA.⁴ To parametry konkretnego zestawu i warunków, nie całej fluorescencyjnej metody. Inny test, aparat, objętość lub wersja odczynników wymaga własnej instrukcji.

Przy wyborze testu należy znać:

• rodzaj analitu;
• oczekiwany zakres stężeń i masę w reakcji;
• minimalną objętość próbki;
• tolerancję soli, detergentów, fenolu i innych składników;
• czas inkubacji i stabilność sygnału;
• temperaturę;
• materiał probówki lub płytki;
• zgodność standardów z matrycą próbki.

Krzywa standardowa: sygnał ma znaczenie tylko w zakresie

Standardy o znanej ilości tworzą relację sygnał–stężenie. W niektórych gotowych testach aparat używa dwóch lub kilku standardów i wbudowanego modelu; w testach płytkowych buduje się pełną krzywą.

Krzywa musi obejmować próbki bez nadmiernej ekstrapolacji. Ważne są:

• blank odczynnikowy;
• kilka poziomów standardu;
• powtórzenia;
• model dopasowania odpowiedni do kształtu;
• reszty, nie tylko R²;
• zakres, w którym błąd względny i precyzja są akceptowalne;
• niezależne kontrole jakości traktowane jak nieznane próbki.

Wysokie R² nie dowodzi poprawnego modelu. Czteroparametrowa krzywa logistyczna może niemal idealnie dopasować standardy, a mimo to źle przewidywać między nimi, jeśli punkty są źle rozmieszczone. Usuwanie standardu tylko dlatego, że poprawia R², wymaga technicznego uzasadnienia.

Próbkę powyżej najwyższego standardu rozcieńcza się i mierzy ponownie. Wynik „> zakres” nie staje się dokładny po ekstrapolacji. Próbkę poniżej najniższego poziomu można określić jako wykrytą, ale poniżej zakresu ilościowego, jeśli walidacja wspiera takie rozróżnienie.

Kalibracja aparatu i kalibracja metody odpowiadają na inne pytania

Sprawdzenie długości fali, odpowiedzi fotometrycznej albo temperatury mówi, czy urządzenie zachowuje się zgodnie z wymaganiem w określonym zakresie. Nie dowodzi, że test poprawnie wyznacza stężenie DNA, białka lub metabolitu w realnej próbce. W rozumieniu IUPAC kalibracja analityczna ustanawia w określonych warunkach relację między wskazaniem a znaną wartością analitu.⁷ Tę relację tworzy cały układ:

próbka → przygotowanie → reakcja → naczynie → optyka → surowy sygnał → model → wynik.

Możliwe są więc dwa pozornie sprzeczne wyniki:

• aparat poprawnie odczytuje wzorzec absorbancji, lecz metoda zawyża białko, bo detergent reaguje z odczynnikiem;
• krzywa standardowa wygląda idealnie, lecz długość fali aparatu jest przesunięta i niezgodna z metodą po serwisie.

Pierwszy przypadek jest błędem dopasowania metody do matrycy, drugi — problemem instrumentalnym. Potrzebne są oba poziomy kontroli. Świadectwo serwisu, test filtra i pomiar niezależnego QC nie są zamienne.

Kalibrację trzeba również odróżnić od walidacji. Krzywa zamienia sygnał na liczbę w danym przebiegu. Walidacja sprawdza, czy procedura ma wystarczającą selektywność, zakres, precyzję, obciążenie i odporność dla zamierzonej decyzji. Weryfikacja w laboratorium potwierdza z kolei, że potrafi ono osiągnąć deklarowane parametry metody w swoich warunkach. Sam fakt codziennego używania standardów nie ustanawia granicy oznaczalności ani odporności na nowy bufor.

Standard zewnętrzny: szybki, jeśli próbka przypomina standard

Najprostsza kalibracja przygotowuje serię standardów oddzielnie od próbek. Ich sygnały tworzą model, z którego interpoluje się nieznane stężenia. Ten układ dobrze działa, gdy standard i próbka przechodzą porównywalną drogę, a ich matryce podobnie wpływają na reakcję i optykę.

Standard w wodzie może być złym modelem próbki zawierającej sól, glicerol, detergent, surowicę, fenol albo cząstki rozpraszające światło. Różnica może zmienić:

• wydajność związania barwnika;
• widmo wzbudzenia i emisji;
• pH i stan protonacji;
• lepkość, menisk oraz mieszanie;
• wygaszanie i efekt filtra wewnętrznego;
• tło, rozpraszanie i adsorpcję do naczynia.

Lepszym wzorcem bywa seria przygotowana w blanku matrycowym — materiale możliwie podobnym do próbki, ale bez mierzonego analitu. Nie zawsze da się taki blank uzyskać. „Bufor zgodny z protokołem” również nie musi odwzorowywać matrycy po ekstrakcji, ponieważ sama tkanka, komórki i pozostałości procedury wnoszą składniki niewystępujące w buforze.

Standard zewnętrzny nie powinien pełnić wszystkich funkcji naraz. Punkty dopasowują model, natomiast niezależny QC sprawdza, czy model przewiduje próbkę o znanej wartości. Materiał odniesienia albo próbka mostkująca może ponadto sprawdzać zgodność między dniami, partiami odczynnika i aparatami.

Wzorzec wewnętrzny: wspólna zmienność, nie magiczna korekta

Wzorzec wewnętrzny dodaje się w znanej ilości do standardów i próbek, a wynikiem staje się na przykład stosunek sygnału analitu do sygnału wzorca. Powinien zachowywać się podobnie podczas etapów, które ma kontrolować, dawać odrębny sygnał i nie występować naturalnie w próbce.

Jeśli błąd pipetowania, zmiana objętości albo wahanie czułości wpływają na oba sygnały proporcjonalnie, iloraz może ograniczyć zmienność. Wzorzec nie naprawi jednak efektu, który działa inaczej na analit i na niego. Obcy fluorofor dodany tuż przed odczytem nie kontroluje utraty białka podczas wcześniejszej ekstrakcji. Cząsteczka swobodnie rozpuszczona może również nie naśladować analitu związanego z błoną, rusztowaniem lub kompleksem białkowym.

Miejsce i moment dodania są częścią definicji kontroli:

• dodanie przed ekstrakcją może objąć straty preparatywne, ale tylko wtedy, gdy wzorzec podlega im podobnie;
• dodanie po ekstrakcji, przed reakcją, kontroluje głównie reakcję i matrycę ekstraktu;
• dodanie tuż przed odczytem kontroluje przede wszystkim tor pomiarowy.

Nie wystarczy więc napisać „użyto kontroli wewnętrznej”. Trzeba podać jej tożsamość, ilość, etap dodania i dowód, że reaguje na istotne źródło zmienności.

Dodatek wzorca diagnozuje matrycę w samej próbce

W metodzie dodatków wzorca tę samą próbkę dzieli się na porcje i dodaje do nich rosnące znane ilości analitu. Sygnał jest dopasowywany względem dodatku, a stężenie początkowe szacuje się przez ekstrapolację. Wszystkie porcje powinny mieć taką samą końcową objętość i możliwie ten sam skład poza ilością dodanego analitu.

Zaletą jest to, że każda porcja zawiera tę samą realną matrycę. Metoda może kompensować stały dla danej próbki, proporcjonalny wpływ matrycy na czułość. Ma jednak wysoką cenę informacyjną i praktyczną: osobna kalibracja jest potrzebna dla każdej próbki, ekstrapolacja powiększa niepewność, a założenie liniowości musi obowiązywać również poza bezpośrednio obserwowanym zakresem.

Dodatek wzorca nie rozwiązuje automatycznie:

• utraty analitu, która nastąpiła przed podziałem próbki;
• interferencji addytywnej niezależnej od ilości analitu;
• nieliniowego wygaszania lub nasycenia;
• różnego zachowania dodanego, swobodnego analitu i analitu natywnego;
• złej specyficzności reakcji.

Praktyczny test efektu matrycy może porównać nachylenie krzywej zewnętrznej z nachyleniem serii dodatków. Różne nachylenia wskazują, że ta sama ilość analitu daje inną odpowiedź w matrycy. Nie mówią jeszcze, który składnik za to odpowiada.

Odzysk nie jest jednym procentem prawdy

W doświadczeniu odzysku próbkę wzbogaca się znaną ilością analitu, przeprowadza przez procedurę i sprawdza, jaka część dodatku pojawia się w wyniku. Dodatek przed ekstrakcją testuje więcej etapów niż dodatek po ekstrakcji. Zestawienie obu może pomóc odróżnić stratę preparatywną od tłumienia lub wzmacniania sygnału w ekstrakcie.

Odzysk 100% nie dowodzi braku wszystkich błędów. Dodatni wpływ interferencji może kompensować stratę, a świeżo dodany analit może być łatwiej dostępny niż analit natywny. Eurachem zwraca uwagę, że wzbogacony analit na powierzchni cząstek nie musi naśladować związku uwięzionego lub silnie zaadsorbowanego w rzeczywistej próbce.⁸ Dlatego wynik odzysku trzeba interpretować razem z blankiem, materiałem odniesienia, rozcieńczeniami i — gdy stawka jest wysoka — inną metodą.

Schemat diagnostyczny może wyglądać tak:

Obserwacja	Najbardziej prawdopodobny trop	Następny test
standardy w buforze są poprawne, QC matrycowy zaniżony	tłumienie przez matrycę lub strata procesu	dodatek przed i po ekstrakcji
dodatek po ekstrakcji odzyskuje się dobrze, przed ekstrakcją źle	strata lub przemiana w preparatyce	wzorzec dodany na kolejnych etapach
oba dodatki zawyżone	dodatnia interferencja albo błąd blanku	rozcieńczenie, inna matryca i metoda ortogonalna
odzysk zależy od poziomu dodatku	nieliniowość, nasycenie lub zmienny efekt matrycy	więcej poziomów w pełnym zakresie
rozcieńczenia po przeliczeniu nie są zgodne	efekt matrycy, filtr wewnętrzny lub adsorpcja	porównanie nachyleń i kontrola naczynia

Kościelniak porządkuje te strategie według rodzaju błędu: kalibracja zewnętrzna jest wydajna przy zgodnych warunkach, wzorzec wewnętrzny ogranicza wspólną zmienność, dodatki wzorca odpowiadają na proporcjonalny efekt matrycy, a rozcieńczenia mogą ujawnić zmianę interferencji.⁹ To mapa decyzji, nie uniwersalny automat — każdą strategię trzeba zwalidować dla konkretnej cząsteczki, matrycy i zakresu.

Fluorescencja nie rośnie bez końca

Przy wyższym stężeniu może pojawić się:

• nasycenie miejsc wiązania barwnika;
• samo-wygaszanie;
• wygaszanie kolizyjne;
• absorpcja światła wzbudzenia przez górną warstwę próbki;
• ponowna absorpcja emisji;
• nasycenie detektora.

Dwa pierwsze zjawiska są chemiczne, kolejne optyczne, a ostatnie elektroniczne. Wszystkie mogą spłaszczyć krzywą.

Efekt filtra wewnętrznego powstaje, gdy próbka silnie absorbuje światło wzbudzające lub emitowane. W mikropłytce zależy od objętości, geometrii i wysokości ogniska; badania pokazują, że ogranicza liniową odpowiedź fluorescencji przy rosnącej koncentracji.⁵ Rozcieńczenie może jednocześnie zmniejszyć filtr wewnętrzny i przenieść sygnał do liniowego zakresu.

Automatyczny gain ustawiony osobno dla każdej płytki utrudnia porównanie surowych RFU między przebiegami. Jeśli gain się różni, standardy muszą być na każdej płytce albo wynik trzeba sprowadzać do zwalidowanego modelu. RFU nie są uniwersalną jednostką przenośną między aparatami.

Fotoblaknięcie i czas

Każdy odczyt fluorescencji dostarcza dawkę światła. Fluorofor może trwale tracić zdolność emisji, a powtarzane skany zmieniać wynik. W pomiarach kinetycznych trzeba rozdzielić zmianę biologiczną od fotoblaknięcia.

Kontrole obejmują:

• studzienki mierzone z tą samą częstotliwością bez reakcji biologicznej;
• serię odczytów stabilnego standardu;
• porównanie różnych częstotliwości pomiaru;
• ograniczenie mocy błysku i liczby błysków do potrzebnej precyzji;
• stałą kolejność studzienek albo randomizację pozycji.

Jeśli reakcja rozwija się podczas odczytu, pierwsza i ostatnia studzienka nie są mierzone w tym samym czasie. Przy całej płytce różnica może wynosić minuty. W szybkim teście znaczenie ma wstrzykiwacz pokładowy, tryb kinetyczny i czas między dozowaniem a odczytem.

Czytnik płytek: urządzenie, nie metoda

Czytnik może realizować wiele trybów:

• absorbancję — światło przechodzi pionowo przez ciecz;
• fluorescencję intensywnościową — wzbudzenie i emisja, często od góry lub dołu;
• luminescencję — detektor mierzy światło wytworzone w reakcji bez zewnętrznego wzbudzenia;
• fluorescencję czasowo-rozdzielczą — odczyt po opóźnieniu ogranicza krótkotrwałe tło;
• polaryzację fluorescencji — porównuje składowe równoległą i prostopadłą;
• kinetykę z kontrolą temperatury, mieszaniem i dozowaniem.

Nie każdy czytnik ma wszystkie tryby, a nazwa „multimode” nie mówi o czułości, szybkości ani geometrii. Dla jednego testu najważniejsza jest stabilna absorbancja, dla drugiego niskie tło luminescencji, a dla trzeciego szybki odczyt z dołu żywych komórek.

Droga optyczna w płytce nie wynosi automatycznie 1 cm

W kuwecie droga jest ustalona. W studzience światło absorbancji przechodzi pionowo przez słup cieczy, którego wysokość zależy od:

• objętości;
• pola przekroju i kształtu dna;
• menisku;
• producenta oraz typu płytki;
• temperatury i składu cieczy;
• dokładności dozowania.

Ta sama próbka da mniejszą surową absorbancję przy krótszym słupie. Dlatego wynik płytkowy nie może być bezpośrednio porównywany z kuwetą 1 cm bez korekty lub krzywej przygotowanej w tej samej geometrii.

Część czytników wykorzystuje pasmo absorpcji wody około 975–977 nm oraz punkt odniesienia około 900 nm do oszacowania drogi i przeliczenia wyniku do 1 cm. Dokumentacja Thermo Fisher podkreśla ograniczenia: próbka musi być głównie wodna, składniki nie mogą istotnie absorbować w tym zakresie, a korekta nie nadaje się do testów mętnościowych.⁶ Współczynnik zależy od temperatury i buforu.

Alternatywą jest krzywa standardowa w tej samej płytce, objętości i matrycy. Dla wielu testów barwnych jest to bezpieczniejsze niż teoretyczne przeliczanie drogi.

Menisk, pęcherzyk i położenie studzienki

Menisk zmienia lokalną wysokość cieczy. W absorbancji pionowa wiązka może przechodzić przez inny słup w zależności od miejsca odczytu. W fluorescencji powierzchnia wpływa na odbicie i położenie optymalnego ogniska.

Pęcherzyk jest soczewką i granicą współczynników załamania. Może silnie zaburzyć absorbancję i odczyt od góry. Krótkie wirowanie płytki lub ostrożne usunięcie pęcherzyka pomaga, jeśli jest zgodne z testem biologicznym. W żywych komórkach agresywne wirowanie może zmienić wynik.

Efekt krawędzi wynika z szybszego parowania, innej temperatury i wymiany gazowej skrajnych studzienek. Można:

• nie używać skrajnych studzienek do próbek krytycznych;
• wypełnić je buforem;
• użyć pokrywy i kontroli wilgotności;
• rozłożyć grupy losowo, zamiast przypisać jedną grupę do krawędzi;
• uwzględnić położenie w analizie.

Pominięcie krawędzi zmniejsza przepustowość, ale nie zawsze jest konieczne. Najpierw mapuje się rzeczywisty efekt w danym czasie i inkubacji.

Płytka jest elementem optyki

Kolor i dno płytki dobiera się do trybu:

• przezroczysta — potrzebna do absorbancji i odczytu transmisyjnego;
• czarna — ogranicza przeciek światła między studzienkami i tło w fluorescencji;
• biała — odbija światło i zwiększa sygnał luminescencji;
• czarna z przezroczystym dnem — umożliwia odczyt fluorescencji od dołu w komórkach;
• specjalne płytki UV — mają dno przepuszczające zakres potrzebny do A260.

Zwykły polistyren może pochłaniać UV, więc „przezroczysta płytka” nie oznacza zgodności z pomiarem kwasów nukleinowych. Grubość dna wpływa na ognisko od dołu. Powłoka do adhezji komórek może zmieniać tło.

Cross-talk rośnie, gdy silny sygnał ze studzienki przedostaje się optycznie do sąsiedniej. Biała płytka dobra do słabej luminescencji może być niekorzystna dla niektórych pomiarów fluorescencji. Układ pustych studzienek wokół bardzo jasnych próbek pozwala oszacować przeciek.

Odczyt od góry i od dołu

W fluorescencji odczyt od góry dobrze działa dla jednorodnych roztworów i ogranicza wpływ dna. Odczyt od dołu jest użyteczny dla komórek przyrośniętych do dna, bo optyka znajduje się bliżej sygnału.

Przy odczycie od dołu przeszkadzają:

• grube lub nierówne dno;
• zarysowania;
• kondensacja;
• medium i barwnik nad komórkami;
• nieprawidłowa wysokość ogniska.

Przy odczycie od góry znaczenie ma objętość, menisk i położenie warstwy sygnału. Wysokość ogniska optymalizuje się na reprezentatywnej studzience, ale nie na skrajnie najjaśniejszej, jeśli grozi nasycenie.

Absorbancja białka: A280 i testy barwne

Białka absorbują przy 280 nm głównie dzięki tryptofanowi i tyrozynie, w mniejszym stopniu innym składnikom. Dokładne stężenie z A280 wymaga współczynnika właściwego dla danego białka. Użycie ogólnego współczynnika daje tylko przybliżenie.

A280 jest szybkie i nie zużywa odczynnika, ale:

• kwasy nukleinowe zawyżają sygnał;
• mętność i agregaty rozpraszają;
• białka różnią się zawartością aromatycznych aminokwasów;
• niskie stężenia mogą być poniżej użytecznego zakresu;
• detergenty lub bufory mogą absorbować.

Testy Bradforda, BCA i Lowry’ego zamieniają białko na barwny sygnał, lecz reagują inaczej z różnymi białkami i interferentami. Krzywa BSA nie jest doskonałym modelem każdego białka. Bradford jest wrażliwy na skład aminokwasowy i detergenty; BCA może być zaburzany przez reduktory i chelatory. Wybór zależy od matrycy.

Jeśli próbki i standardy są w innych buforach, idealna krzywa nie naprawi błędu matrycy. Standard powinien możliwie przypominać analit, a rozcieńczenia powinny utrzymywać podobne stężenie składników interferujących.

Ilość całkowita a stężenie

Aparat zwykle mierzy stężenie w analizowanej porcji. Ilość całkowita wynosi:

masa = stężenie × całkowita objętość

Łatwo pomylić:

• 20 ng/µl w 10 µl, czyli 200 ng łącznie;
• 10 ng/µl w 100 µl, czyli 1000 ng łącznie.

Pierwsza próbka ma wyższe stężenie, druga więcej materiału. Po rozcieńczeniu stężenie maleje, ale masa całkowita pozostaje prawie ta sama, jeśli nie ma strat. Po oczyszczaniu lub przenoszeniu masa może maleć wskutek adsorpcji i niepełnego odzysku.

Wynik aparatu trzeba pomnożyć przez wszystkie rozcieńczenia. Najbezpieczniej zapisywać współczynnik jako iloczyn etapów, a nie obliczać z pamięci. Dla testu, który pobiera część próbki do odczynnika, trzeba rozdzielić stężenie w mieszaninie pomiarowej od stężenia próbki pierwotnej.

Rozcieńczenie jako test jakości

Próbkę warto zmierzyć w dwóch lub trzech rozcieńczeniach. Po przeliczeniu do stężenia pierwotnego wyniki powinny być zgodne w granicach niepewności.

Brak zgodności może ujawnić:

• nieliniowość aparatu;
• filtr wewnętrzny;
• nasycenie barwnika;
• interferencję matrycy malejącą po rozcieńczeniu;
• błąd pipetowania;
• adsorpcję na ściankach przy bardzo małych ilościach;
• niejednorodność próbki.

Rozcieńczenie nie jest jedynie sposobem „wejścia w zakres”. Jest eksperymentem diagnostycznym. Jeśli dwukrotne rozcieńczenie po korekcie daje trzykrotnie inną wartość, nie należy wybierać wygodniejszej liczby.

Blank, standard, kontrola jakości i próbka

Te cztery role powinny być rozdzielone:

• blank definiuje sygnał bez analitu;
• standard buduje zależność sygnału od znanej ilości;
• kontrola jakości (QC) ma znaną lub przypisaną wartość, ale nie jest używana do dopasowania krzywej; sprawdza przewidywanie;
• próbka jest niewiadomą.

Jeśli ten sam punkt służy jednocześnie do kalibracji i do deklarowania trafności, test ocenia sam siebie. Co najmniej niski, średni i wysoki QC pomagają wykryć lokalny błąd krzywej.

Kontrola dodatnia procesu może przejść ekstrakcję, a QC aparatu zaczynać się dopiero na etapie odczytu. Odpowiadają na inne pytania. Do porównania partii odczynnika potrzebny jest materiał mostkujący mierzony obiema partiami.

Granica detekcji i ilości

Granica detekcji nie jest najniższym standardem producenta bez własnej weryfikacji. Blank ma rozkład, a słaby sygnał musi zostać od niego odróżniony z ustalonym prawdopodobieństwem. Granica ilości wymaga ponadto akceptowalnej precyzji i obciążenia.

Przy fluorescencji bardzo czuły detektor może zobaczyć śladowe zanieczyszczenie odczynników, które dawniej było niewidoczne. To nie znaczy, że każda dodatnia RFU jest użytecznym pomiarem. W absorbancji mikroobjętościowej niskie stężenie może dać stabilny pozorny ratio z niestabilnej różnicy dwóch małych sygnałów.

LOD i LOQ wyznacza się na wielu powtórzeniach i w reprezentatywnej matrycy. Nie wolno używać dokładności wyświetlacza, np. dwóch miejsc po przecinku, jako dowodu rozdzielczości metody.

Kinetyka w czytniku

W teście kinetycznym interesuje nas szybkość zmiany, nie pojedynczy punkt. Potrzebne są:

• wystarczająco częste odczyty;
• znany czas dozowania;
• temperatura i czas stabilizacji;
• mieszanie o zdefiniowanej amplitudzie;
• obszar liniowy reakcji;
• korekta blanku zmieniającego się w czasie;
• kontrola parowania.

Nachylenie dopasowuje się w przedziale, w którym sygnał zmienia się liniowo z czasem. Włączenie opóźnienia mieszania albo plateau może zaniżyć szybkość. Automatyczny wybór „najbardziej liniowych punktów” może selektywnie wybierać szum przy słabej reakcji.

Przy wielu studzienkach odczyt jest sekwencyjny. Oprogramowanie powinno przypisywać rzeczywisty czas każdej studzience, a nie tylko numer cyklu. Wstrzyknięcie do kolejnych studzienek musi być skoordynowane z pomiarem.

Temperatura i kondensacja

Fluorescencja, szybkość reakcji, lepkość, objętość i menisk zależą od temperatury. Ustawienie czytnika na 37°C nie oznacza, że ciecz natychmiast osiągnęła 37°C. Płytka potrzebuje czasu, a skrajne studzienki mogą stabilizować się inaczej.

Pokrywa ogranicza parowanie, lecz może zbierać kondensat i przeszkadzać w odczycie od góry. Folia optyczna musi być zgodna z długością fali i nie może się marszczyć. Krótkie wirowanie po inkubacji może usunąć kondensat ze ścian, ale w testach komórkowych wymaga oceny.

Mieszanie przed odczytem pomaga ujednorodnić roztwór i resuspendować osad, ale pęcherzyki pogarszają absorbancję. Parametry mieszania są częścią metody.

Nasycenie detektora i automatyczny gain

Detektor ma skończony zakres. Gdy sygnał osiąga maksimum, rosnące stężenie nie zwiększa odczytu. Nasycenie może dotyczyć pojedynczych studzienek lub pików w skanie.

W trybie automatycznym aparat dobiera gain na podstawie wskazanej studzienki albo całej płytki. Jeśli wybierze skrajnie jasną próbkę, słabe mogą zniknąć w szumie. Jeśli wybierze słabą, jasne się nasycą. Dla porównywalności:

• waliduje się strategię doboru gain;
• używa standardu o reprezentatywnym wysokim sygnale;
• zachowuje wartość gain w metadanych;
• nie porównuje bezpośrednio RFU z różnych ustawień;
• mierzy rozcieńczenia, jeśli zakres jednej ekspozycji jest niewystarczający.

W luminescencji odpowiednikiem jest czas integracji i czułość. Dłuższa integracja zwiększa sygnał i tło, ale także ryzyko nasycenia oraz różnic czasowych.

Diagnostyka spektrofotometru

Objaw	Możliwe przyczyny	Test rozstrzygający
Powtórzenie tej samej kropli daje różne stężenie	mostek, odparowanie, niejednorodność, brudny pedestal	nowa dobrze wymieszana porcja i kontrolny standard
Widmo rośnie ku krótszym falom bez wyraźnego maksimum	rozpraszanie przez cząstki	odczyt po łagodnym klarowaniu i inspekcja próbki
A260/280 jest skrajne przy niskim A260	iloraz szumu	fluorometr i widmo z niezależnymi powtórzeniami
A260 sugeruje dużo DNA, fluorometr mało dsDNA	RNA, nukleotydy, fenol lub inne absorbenty	test RNA/ssDNA, oczyszczenie i żel
Blank jest stale ujemny	niedopasowana kuweta, powierzchnia, inny bufor	ten sam pojemnik i świeży blank z właściwej matrycy
Wynik zależy od orientacji kuwety	zarysowanie lub różne ścianki	nowa kuweta i stała orientacja
Stężona i rozcieńczona próbka nie zgadzają się po przeliczeniu	nieliniowość lub interferencja	seria rozcieńczeń oraz niezależna metoda

Diagnostyka fluorometru i czytnika

Objaw	Możliwe przyczyny	Test rozstrzygający
Blank ma wysoki sygnał	zanieczyszczony odczynnik, płytka lub światło pasożytnicze	nowe odczynniki i pusta płytka
Standardy rosną, a najwyższy spłaszcza się	nasycenie chemiczne, filtr wewnętrzny lub detektor	rozcieńczenie, niższy gain i pomiar absorbancji widma
Powtórzenia różnią się na krawędzi	parowanie i temperatura	mapa płytki z tą samą próbką
Sąsiednia pusta studzienka świeci przy bardzo jasnej próbce	cross-talk	wzór szachownicy jasny–pusty i inny kolor płytki
Odczyt od dołu jest zmienny	grubość dna, zarysowania, ognisko lub nierówna warstwa komórek	skan wysokości i inspekcja mikroskopowa
Sygnał maleje przy kolejnych odczytach	fotoblaknięcie	seria stabilnego standardu z różną liczbą błysków
Cała płytka ma gradient czasu	reakcja zachodzi podczas sekwencyjnego odczytu	kontrola rzeczywistych timestampów i inny układ dozowania
Dwie płytki mają inne RFU mimo tych samych próbek	gain, partia, temperatura, optyka	wspólne standardy i materiał mostkujący na każdej płytce

Kwalifikacja i kontrola aparatu

Spektrofotometr sprawdza się materiałami odniesienia odpowiednimi do:

• dokładności długości fali;
• dokładności fotometrycznej;
• światła pasożytniczego;
• rozdzielczości widmowej;
• powtarzalności;
• stabilności baseline.

Nie każdy filtr kontrolny sprawdza każdy parametr. „Aparat przeszedł kalibrację” musi oznaczać konkretny zakres, datę i kryteria.

Fluorometr i czytnik wymagają:

• wzorców fluorescencji w odpowiednich kanałach;
• kontroli czułości, jednorodności studzienek i cross-talk;
• sprawdzenia dozowników i ich martwej objętości;
• kontroli temperatury w płytce, nie tylko czujnika;
• testu mieszania;
• weryfikacji po serwisie, zmianie lampy, filtrów lub oprogramowania.

Standard chemiczny testu kontroluje jednocześnie odczynnik i aparat, lecz nie zawsze lokalizuje źródło odchylenia. Wzorzec instrumentalny oraz niezależny QC testu dają mocniejszą diagnozę.

Metadane potrzebne do odtworzenia wyniku

W zapisie powinny znaleźć się:

• model i identyfikator urządzenia, wersja oprogramowania;
• tryb: absorbancja, fluorescencja, luminescencja lub inny;
• długości fal i szerokości pasm, filtry lub monochromator;
• naczynie, producent, kolor, typ dna i orientacja;
• objętość oraz droga optyczna lub metoda jej korekty;
• odczyt od góry lub dołu i wysokość ogniska;
• gain, czas integracji, liczba błysków;
• temperatura, mieszanie, opóźnienie i rzeczywisty czas odczytu;
• blank, standardy, QC i model krzywej;
• numery partii odczynników;
• rozcieńczenia;
• reguły wykluczenia studzienek;
• surowe sygnały przed odjęciem tła oraz wynik końcowy.

Zapisywanie wyłącznie „ng/µl” usuwa większość informacji potrzebnej do oceny. Wynik należy połączyć z typem analitu: ng/µl całkowitego materiału absorbującego przy 260 nm nie jest tym samym co ng/µl dsDNA z testu barwnikowego.

Jak wybrać urządzenie

Gdy próbka jest czysta i stężona

Pełne widmo mikroobjętościowe szybko daje stężenie orientacyjne oraz sygnały zanieczyszczeń. Jest dobre do kontroli preparatu, ale dla bibliotek sekwencyjnych lub dokładnego wejścia enzymatycznego warto potwierdzić dsDNA testem fluorometrycznym.

Gdy materiału jest mało

Fluorometr z testem wysokiej czułości zwykle ma lepszą swoistość i stosunek sygnału do tła niż A260. Kosztem jest zużycie próbki, odczynnik, inkubacja i krzywa.

Gdy próbek jest wiele

Czytnik płytek zwiększa przepustowość i pozwala mierzyć standardy oraz QC na tej samej płytce. Wymaga jednak kontroli drogi, menisku, efektu krawędzi i czasu. Automatyzacja powiela zarówno dobrą metodę, jak i systematyczny błąd.

Gdy potrzebna jest aktywność, nie masa

Stężenie białka nie mówi, jaka jego część jest aktywna. Test enzymatyczny, wiązania albo funkcji może być właściwszy niż A280 czy BCA. Trzeba rozdzielić ilość cząsteczek, integralność i aktywność.

Gdy wynik ma służyć decyzji klinicznej lub produkcyjnej

Liczy się zwalidowana metoda w określonym zastosowaniu, nie klasa urządzenia. Potrzebne są dokładność, precyzja, swoistość, zakres, stabilność, kryteria QC, kontrola zmian i śledzenie danych.

Najważniejsze rozróżnienia

• Absorbancja nie rozpoznaje analitu. Każdy absorber i cząstka w torze wpływa na wynik.
• Fluorescencja nie jest bezpośrednim liczeniem cząsteczek. Jest reakcją barwnika kalibrowaną standardem.
• Czytnik płytek nie jest jedną metodą. Tryb, płytka i geometria są częścią testu.
• A260/280 jest wskaźnikiem widmowym, nie certyfikatem czystości.
• Droga optyczna w studzience zależy od objętości i menisku.
• Blank nie może być przypadkową wodą, jeśli próbka jest w złożonym buforze.
• Wysokie R² nie dowodzi poprawnej krzywej. Potrzebne są reszty i niezależne QC.
• RFU nie są przenośną jednostką między gainami i aparatami.
• Nasycenie może być chemiczne, optyczne lub elektroniczne.
• Stężenie i ilość całkowita to różne wielkości.
• Rozcieńczenie jest testem liniowości oraz interferencji, nie tylko czynnością techniczną.

Najlepszy pomiar ilości próbki rzadko polega na wybraniu urządzenia z największą liczbą miejsc po przecinku. Polega na wybraniu sygnału najbardziej swoistego dla pytania, utrzymaniu go w zwalidowanym zakresie i zachowaniu informacji o drodze od blanku do liczby. Czasem właściwym wynikiem jest A260, czasem fluorescencyjne dsDNA, a czasem aktywność w czasie. Są to różne odpowiedzi i nie powinny być nazywane wymiennie „stężeniem próbki”.
