Sorter komórek: czystość, odzysk i bezpieczeństwo sortowania

Streszczenie

Sorter komórek jest cytometrem, który po pomiarze pojedynczego zdarzenia podejmuje szybką decyzję i fizycznie kieruje wybraną komórkę do osobnego naczynia. Może wzbogacić populację do dalszej hodowli, zebrać czyste frakcje do sekwencjonowania albo zdeponować po jednej komórce do studzienek. Każde z tych zadań wymaga innej optymalizacji.

Dobrego sortowania nie opisuje jedno „95%”. Trzeba rozdzielić:

• czystość — jaki odsetek zebranego materiału stanowią komórki docelowe;
• odzysk — jaka część dostępnych komórek docelowych rzeczywiście znalazła się w kolektorze;
• wydajność sortowania — jaka część kwalifikujących się zdarzeń została posortowana, a nie odrzucona przez logikę konfliktów;
• skuteczność depozycji — ile zaplanowanych studzienek rzeczywiście otrzymało właściwą komórkę;
• żywotność i odzysk funkcjonalny — ile komórek przetrwało procedurę i zachowało potrzebną funkcję.

Wynik zależy od bramek, stężenia próbki, częstości zdarzeń, średnicy dyszy, ciśnienia, stabilności strumienia, wyznaczenia opóźnienia kropli, trybu sortowania, geometrii kolektora oraz czasu do dalszego etapu.

Analizator mierzy, sorter odzyskuje

Cytometr przepływowy kończy pracę na pliku zdarzeń. Sorter dodaje część wykonawczą:

1. mierzy rozproszenie i fluorescencję;
2. sprawdza hierarchię bramek;
3. przewiduje, w której porcji cieczy znajdzie się obiekt;
4. akceptuje albo odrzuca sort;
5. odchyla wybraną kroplę lub przełącza tor przepływu;
6. zbiera materiał do probówki, płytki albo innego naczynia.

To różnica istotna biologicznie. W analizatorze można ponownie przeanalizować plik. W sorterze błędna bramka, niestabilny strumień lub pomylona probówka zmieniają samą próbkę i często są nieodwracalne.

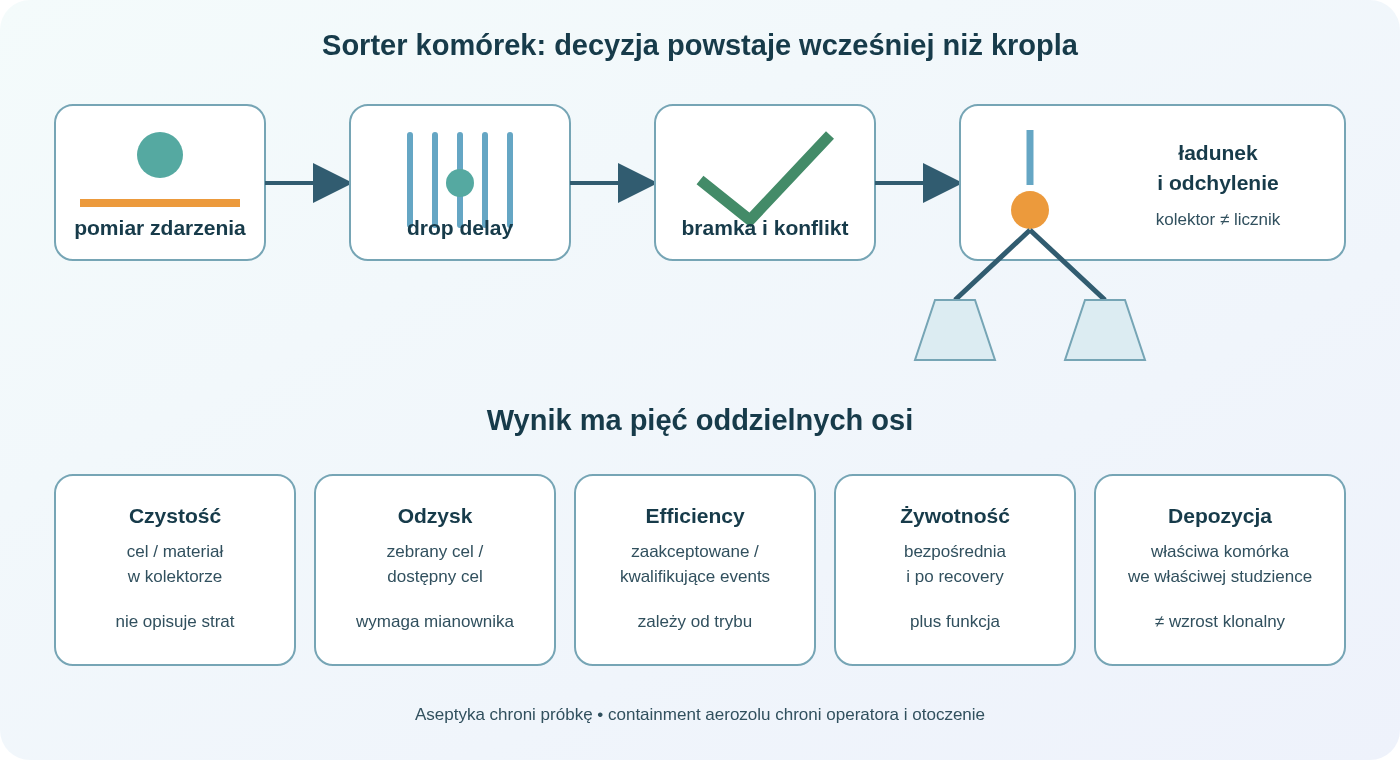

Jak działa sorter kroplowy

W sorterze typu jet-in-air komórka najpierw przekracza punkt pomiarowy. Strumień opuszcza dyszę i pod wpływem drgań rozpada się regularnie na krople. Elektronika musi ustalić, która przyszła kropla będzie zawierała właśnie zmierzoną komórkę.

Opóźnienie kropli

Drop delay jest czasem lub odpowiadającą mu liczbą okresów pomiędzy pomiarem a oderwaniem właściwej kropli. Nie jest stałą fabryczną. Zależy między innymi od:

• dyszy;
• ciśnienia;
• częstotliwości formowania kropli;
• temperatury cieczy;
• geometrii strumienia;
• ustawienia breakoff point;
• stanu dyszy i sheath fluid.

Wyznacza się je zwykle przy użyciu kulek oraz systemu kontroli depozycji. Niewielki błąd może pozostawić czystość pozornie wysoką, jeżeli sorter zbiera tylko część jednoznacznych zdarzeń, a jednocześnie dramatycznie obniżyć odzysk. Dlatego potwierdzenie drop delay należy wykonywać zgodnie z kwalifikowaną częstotliwością i po zmianach mogących przesunąć breakoff.

Ładowanie i odchylenie

Gdy zdarzenie spełnia warunki, wybrany fragment strumienia otrzymuje ładunek. Naładowana kropla przechodzi między płytkami odchylającymi i trafia do właściwego kolektora; neutralne krople wpadają do odpadu. Można równocześnie zbierać więcej niż jedną frakcję, lecz liczba kierunków, szybkość oraz niezależność frakcji zależą od konstrukcji.

Przebieg nie jest „wycinaniem komórki laserem”. Laser dokonuje pomiaru, logika wybiera zdarzenie, a układ elektrostatyczny kieruje ciecz.

Inne architektury

Nie każdy sorter tworzy otwarty strumień kropli. Istnieją:

• systemy z zamkniętym kartridżem i przełączaniem toru;
• sortery mikroprzepływowe;
• konstrukcje mechaniczne lub akustyczne;
• urządzenia obrazujące przed decyzją;
• platformy do łagodnego, niskoprzepustowego sortowania dużych obiektów.

Zamknięta ścieżka może ograniczać powstawanie aerozolu, ale nie zwalnia z oceny ryzyka, kontroli przecieków, dekontaminacji i walidacji odzysku. Nazwa technologii nie określa automatycznie bezpieczeństwa ani żywotności.

Pięć różnych miar sukcesu

Czystość

Jeżeli po sortowaniu zebrano N żywych singletów, z czego T spełnia bramkę celu:

czystość = T / N × 100%

Czystość ocenia skład kolektora. Nie mówi, ile komórek utracono. Wynik 99% może pochodzić z bardzo małej, starannie wybranej części populacji.

Odzysk

odzysk = liczba komórek docelowych w kolektorze / liczba komórek docelowych dostępnych przed sortowaniem × 100%

Mianownik trzeba zdefiniować. Może oznaczać liczbę przewidzianą z objętości i częstości populacji, liczbę z niezależnego liczenia albo liczbę docelowych events przedstawionych sorterowi. Te warianty nie są wymienne.

Odzysk całego procesu obejmuje również:

• materiał pozostawiony w probówce wejściowej;
• dead volume przewodów;
• zdarzenia odrzucone;
• krople, które nie trafiły do naczynia;
• komórki przyklejone do ścian;
• straty podczas płukania, wirowania i transferu;
• śmierć między kolektorem a końcowym liczeniem.

Wydajność sortowania

W wielu urządzeniach sort efficiency oznacza udział zdarzeń spełniających bramkę, które zostały faktycznie posortowane. Zdarzenie może być poprawnie rozpoznane, ale odrzucone, gdy obok niego w oknie kropli znajduje się obiekt niepożądany lub gdy dwie decyzje o sortowaniu są sprzeczne.

Nazwy liczników różnią się między producentami. Raport powinien podać licznik, mianownik i regułę konfliktu, a nie samo efficiency.

Skuteczność depozycji

Przy sortowaniu do płytek ważne są osobno:

• odsetek studzienek trafionych kroplą;
• odsetek studzienek z dokładnie jedną komórką;
• odsetek studzienek z żywą komórką po zadanym czasie;
• odsetek studzienek z kolonią albo biblioteką o wymaganej jakości.

Single-cell deposition nie jest tym samym co clonogenicity. Komórka może zostać poprawnie zdeponowana, lecz nie przyłączyć się, umrzeć albo nie wejść w podział.

Żywotność i funkcja

Barwnik integralności błony bezpośrednio po sortowaniu mierzy tylko jeden aspekt uszkodzenia. Dla komórek przeznaczonych do hodowli warto oceniać:

• liczbę żywych komórek po określonym czasie;
• przyczepienie lub odtworzenie agregatu;
• proliferację;
• ekspresję markerów po recovery;
• funkcję właściwą dla modelu;
• clonogenicity;
• jakość RNA, jeśli celem jest profilowanie.

Dlaczego czystość konkuruje z odzyskiem

Sorter musi zdecydować, co zrobić, gdy w jednej kropli lub jej sąsiedztwie może znaleźć się obiekt docelowy i niepożądany. Typowe tryby realizują różne priorytety:

• purity odrzuca niejednoznaczne krople, chroniąc skład kosztem odzysku;
• yield/enrich akceptuje więcej konfliktów, odzyskując cel kosztem domieszki;
• single-cell wymaga bardzo wysokiej pewności, że depozyt zawiera jedno właściwe zdarzenie;
• tryby pośrednie ustalają kompromis zależnie od szerokości okna i reguły maski.

Nazwy trybów nie są w pełni ujednolicone. Metoda powinna zapisać konkretną logikę i wersję oprogramowania.

Stężenie, częstość i statystyka zajętości

Wzrost stężenia przyspiesza dostarczanie komórek, ale zwiększa prawdopodobieństwo, że w tym samym oknie sortowania znajdą się dwa obiekty. Rozkład zdarzeń można przybliżać procesem Poissona: wraz ze wzrostem średniej liczby obiektów na okno rośnie udział okien wielokrotnie zajętych.

Skutki nadmiernej częstości to:

• więcej aborts;
• niższa wydajność;
• gorsza czystość w trybie odzysku;
• więcej coincidence;
• większe ryzyko zatkania;
• błędne oszacowanie rzadkiej populacji;
• mniejsza wiarygodność pojedynczej depozycji.

Nie ma jednej dopuszczalnej liczby events/s. Liczy się stosunek częstości zdarzeń do częstości kropli, szerokość sort mask, częstość celu i wydajność wymagana przez zastosowanie. Zakres roboczy należy wyznaczyć eksperymentalnie.

Dysza, ciśnienie i komórka

Mniejsza dysza i wyższe ciśnienie mogą zwiększyć przepustowość, ale nie zawsze służą próbce. Dobór powinien uwzględniać największy wymiar komórki, agregaty, sprężystość i wrażliwość.

Za wąska dysza zwiększa:

• zatory;
• deformację;
• naprężenie ścinające;
• czas oczekiwania po przerwaniu strumienia;
• ryzyko nagłego wytworzenia aerozolu.

Większa dysza pracująca przy niższym ciśnieniu bywa lepsza dla dużych, pierwotnych lub delikatnych komórek, lecz daje większe krople, inną częstość i niższą maksymalną przepustowość. „Łagodny” protokół trzeba potwierdzić przez funkcję po sortowaniu.

Próbka zaczyna decydować przed włożeniem do sortera

Jednorodna zawiesina

Próbka powinna pozostawać zawiesiną pojedynczych komórek przez cały run. Strategia może obejmować:

• delikatną i zwalidowaną dysocjację;
• usunięcie dużych fragmentów;
• filtr o oczku dobranym do komórek i dyszy;
• mieszanie lub łagodną recyrkulację;
• kontrolę czasu od dysocjacji;
• ponowne przefiltrowanie tuż przed sortem, jeśli nie powoduje strat celu.

Filtr nie jest neutralny: może zatrzymać duże komórki docelowe, agregaty biologicznie istotne albo materiał o zmienionej adhezji.

Bufor

Bufor ma utrzymywać osmolalność, pH i integralność komórki, ograniczać agregację oraz nie zakłócać fluorescencji. W zależności od modelu stosuje się białko nośnikowe, EDTA lub DNazę, ale nie są to dodatki uniwersalne:

• EDTA może wpływać na receptory zależne od jonów;
• DNaza działa wtedy, gdy wolne DNA rzeczywiście zwiększa lepkość i ma właściwe warunki;
• wysokie stężenie białka może zmienić lepkość, tło i mycie;
• brak wapnia lub magnezu może zmieniać fizjologię;
• długie utrzymanie na lodzie może być szkodliwe dla wybranych typów.

Stężenie i objętość

Za małe stężenie wydłuża sort i zwiększa czas przebywania w buforze. Za duże obniża efficiency i zatyka układ. Optimum wyznacza się dla konkretnego rozmiaru komórki, dyszy, panelu i celu.

Bramki sortera są częścią procesu wytwarzania próbki

Standardowa hierarchia może obejmować:

1. stabilny przedział czasu;
2. wykluczenie debris;
3. singlets;
4. komórki żywe;
5. dodatnie i ujemne markery linii;
6. populację docelową;
7. bramkę dump channel;
8. rozdzielenie frakcji.

Każdy próg wymaga kontroli. FMO pomaga ustalić bramkę w panelu wielobarwnym, ale nie jest dowodem tożsamości biologicznej. Dead-cell exclusion nie naprawia nonspecific staining. Kompensacja lub unmixing muszą być sprawdzone przed rozpoczęciem nieodwracalnego zbierania.

Pierwszą małą porcję można zebrać do reanalizy. Jeśli skład jest błędny, należy zatrzymać proces, a nie liczyć, że duża liczba zdarzeń „wyrówna” bramkę.

Probówka i płytka są częścią instrumentu

Komórka może poprawnie opuścić strumień i mimo to nie znaleźć się w końcowej analizie.

Zbieranie do probówki

Trzeba dobrać:

• średnicę i pozycję probówki;
• objętość medium odbiorczego;
• skład białka lub surowicy;
• temperaturę;
• przewidywaną objętość kropli;
• maksymalny czas zbierania;
• prędkość wirowania po sortowaniu;
• sposób resuspensji.

Ściany można wstępnie zwilżyć medium, jeżeli metoda potwierdza mniejszą adsorpcję. Zbyt mała objętość nie amortyzuje komórek, a zbyt duża rozcieńcza próbkę i wymusza dodatkowe zagęszczanie.

Depozycja do płytki

Położenie płytki wymaga kalibracji z użyciem materiału widocznego w studzience lub systemu obrazowania. Znaczenie mają:

• centrowanie kropli;
• wysokość płytki;
• płaskość i typ dna;
• parowanie w skrajnych studzienkach;
• objętość medium;
• kolejność depozycji;
• czas poza inkubatorem.

Test z kulkami potwierdza tor mechaniczny, lecz nie przeżycie komórki. Walidacja biologiczna musi obejmować późniejsze odczyty.

Index sorting

Index sorting zapisuje parametry każdego zdarzenia wraz z pozycją studzienki. Ułatwia połączenie fenotypu z wynikiem klonalnym lub sekwencyjnym. Wymaga spójnego mapowania płytki, identyfikatora pliku, wersji bramek oraz zabezpieczenia przed przesunięciem numeracji.

Sortowanie rzadkiej populacji

Jeżeli cel stanowi 0,01%, do uzyskania 10 000 komórek trzeba teoretycznie przedstawić sorterowi co najmniej 100 milionów żywych singletów, a rzeczywista potrzeba jest większa z powodu strat i aborts. Przed startem należy policzyć:

• częstość celu z pilota;
• dolny przedział ufności;
• liczbę komórek wejściowych;
• expected yield;
• czas;
• stabilność próbki w tym czasie;
• minimalną liczbę wymaganą przez następny etap.

Wstępne wzbogacenie magnetyczne lub ujemna selekcja może skrócić sort. Trzeba jednak sprawdzić, czy nie zmienia fenotypu, nie usuwa części celu i nie pozostawia materiału zakłócającego.

Czystość aseptyczna to nie bezpieczeństwo aerozolowe

Sterylne dysze, filtrowany sheath i zdezynfekowany tor chronią hodowlę przed kontaminacją. Nie dowodzą, że operator jest chroniony przed aerozolem.

W sorterach jet-in-air zator albo niestabilny strumień może rozpylić drobne krople. Standardy ISAC traktują aerosol management system jako element ochrony wszystkich sorterów kroplowych i wiążą sposób pracy z oceną ryzyka materiału¹. Bieżące zasady NIH wymagają stosowania systemu ograniczania aerozolu na wszystkich poziomach bezpieczeństwa oraz testowania containment w częstości wynikającej z ryzyka i wykorzystania urządzenia².

Ocena przed sortem powinna uwzględnić:

• czynnik biologiczny i drogę zakażenia;
• źródło ludzkie lub zwierzęce;
• modyfikację genetyczną;
• stężenie i objętość;
• możliwość powstawania aerozolu;
• odporność na dezynfekcję;
• stan utrwalenia;
• kompetencje operatora;
• pomieszczenie, wentylację i obudowę;
• plan awarii.

Aerosol management system

AMS odciąga powietrze z komory sortowania i filtruje je przez HEPA lub ULPA. Trzeba kontrolować nie tylko obecność urządzenia, ale:

• prawidłowe podłączenie;
• przepływ lub podciśnienie;
• stan filtra;
• alarm;
• wynik testu containment;
• zachowanie po otwarciu komory;
• procedurę po utracie zasilania.

Badanie skuteczności odciągu powinno wykrywać cząstki w warunkach symulujących zakłócenie strumienia, a nie tylko podczas stabilnego sortowania³.

Zator

Po zaburzeniu strumienia nie należy pochylać twarzy nad otwartą komorą ani natychmiast manipulować dyszą. Procedura powinna określić:

1. zatrzymanie sortowania i strumienia;
2. pozostawienie AMS w pracy;
3. czas opadania i usuwania aerozolu;
4. wymagane PPE;
5. dekontaminację;
6. sposób bezpiecznego usunięcia zatoru;
7. ponowne ustawienie breakoff i drop delay;
8. ponowny test containment, jeśli wymaga go ocena ryzyka;
9. ocenę próbki i kolektorów po odchyleniu.

Odpady i dekontaminacja

Waste tank może zawierać skoncentrowany materiał biologiczny. Musi mieć szczelne zamknięcie, właściwy środek dezynfekcyjny i procedurę opróżniania bez wytwarzania aerozolu. Czas kontaktu liczy się od osiągnięcia skutecznego stężenia w całej objętości, nie od pierwszego dolania preparatu.

Kwalifikacja urządzenia i metody

IQ

Installation qualification potwierdza:

• zgodność konfiguracji;
• media, gazy, zasilanie i UPS;
• parametry pomieszczenia;
• wentylację i przyłącze AMS;
• instalację laserów, filtrów, dysz i kolektorów;
• dokumentację, software i uprawnienia;
• bezpieczne odprowadzenie odpadu.

OQ

Operational qualification sprawdza między innymi:

• stabilność strumienia i breakoff;
• dokładność drop delay;
• celność odchylenia;
• pozycję płytek;
• rozdzielczość optyczną;
• carryover;
• alarmy;
• interlocks;
• AMS i containment;
• reakcję na symulowany błąd.

PQ

Performance qualification używa reprezentatywnych próbek i obejmuje:

• czystość każdej frakcji;
• odzysk;
• efficiency;
• żywotność;
• czas sortowania;
• kilka częstości zdarzeń;
• typowe i graniczne stężenie;
• dysze i ciśnienia;
• rzadką populację;
• plate deposition;
• operatorów i dni;
• zastosowanie końcowe.

W pracy nad sorterem wysokiej czystości pokazano, że ustawienie drop delay jest krytyczne i że wysoka czystość nie wyklucza niskiego yield⁴. To dobry przykład, dlaczego PQ nie może kończyć się reanalizą kilku tysięcy zdarzeń.

Kontrola przed każdym runem

Sekwencja powinna być stała:

1. sprawdzenie logu i statusu serwisu;
2. uruchomienie fluidyki;
3. kontrola przecieków;
4. daily optical QC;
5. ustawienie dyszy i stabilnego breakoff;
6. kontrola side streams;
7. potwierdzenie drop delay;
8. test trafiania do probówki albo płytki;
9. potwierdzenie AMS;
10. test containment zgodnie z harmonogramem;
11. zapis wyniku i akceptacja operatora.

Jeśli kryterium nie zostało spełnione, nie należy „skorygować” wyniku ręcznym wyborem atrakcyjnego odczytu. Odchylenie wymaga diagnozy, ponownego testu i zapisu.

Kontrola po sortowaniu

Reanaliza

Małą porcję każdej frakcji przepuszcza się ponownie przez cytometr. Bramka kontroli powinna odpowiadać definicji celu, ale analiza musi uwzględnić, że:

• sort może zmienić scatter;
• komórki mogły stracić słabo związane przeciwciało;
• liczba reanalizowanych zdarzeń ogranicza precyzję;
• czysta próbka nadal może mieć niski odzysk;
• kontaminant poza pierwotnym panelem pozostanie niewidoczny.

Liczenie

Licznik sortera jest prognozą zdarzeń skierowanych do kolektora, nie dowodem liczby odzyskanych żywych komórek. Końcową liczbę należy mierzyć niezależną, zwalidowaną metodą w objętości rzeczywiście odzyskanej.

Funkcja

Dla hodowli trzeba zaplanować punkt bezpośredni i późniejszy. Przykładowo:

• T0: liczba i integralność błony;
• T+4 h: przyczepienie lub stan agregatu;
• T+24 h: żywe recovery;
• później: wzrost, marker lub funkcja.

Harmonogram dobiera się do biologii, nie do wygody zmiany roboczej.

Najczęstsze błędy interpretacji

„Sorter pokazał 100 000, więc tyle mam”

Urządzenie policzyło decyzje o sortowaniu. Nie uwzględniło chybionych kropli, przyklejenia, strat transferu ani śmierci.

„Czystość wynosi 99%, więc sort był udany”

Bez odzysku, liczby końcowej i funkcji nie wiadomo, czy pozostało dość materiału.

„Tryb purity oczyszcza próbkę najlepiej”

Chroni skład kosztem odrzucania konfliktów. Przy bardzo rzadkiej populacji może pozostawić za mało komórek do zastosowania.

„Sortowanie pojedynczych komórek gwarantuje jeden klon”

Nie dowodzi depozycji, żywotności ani pochodzenia kolonii od pojedynczej komórki. Potrzebny jest zwalidowany ciąg dowodów.

„Utrwalona próbka jest bezpieczna”

Skuteczność utrwalania zależy od czynnika, stężenia, czasu, penetracji i dalszych operacji. Ryzyko ocenia osoba kompetentna przed wniesieniem próbki.

Projekt walidacji

Walidację można ułożyć jako macierz:

• trzy poziomy stężenia;
• niska i wysoka częstość celu;
• co najmniej dwie częstości zdarzeń;
• właściwe dysze;
• dwa tryby sortowania;
• różni operatorzy i dni;
• kolektor probówkowy i płytkowy, jeśli oba są używane;
• materiał stabilny oraz reprezentatywne komórki.

Raportuje się:

• purity z przedziałem ufności;
• recovery;
• sort efficiency;
• abort rate;
• czas;
• objętość końcową;
• viability bezpośrednią i opóźnioną;
• funkcję;
• celność depozycji;
• carryover;
• zgodność frakcji;
• nieudane runy, nie tylko średnią z udanych.

Zakres roboczy to obszar, w którym wszystkie wymagania są spełnione równocześnie. Nie jest nim najwyższa szybkość, przy której urządzenie nadal generuje plik.

Minimalny rekord sortowania

Rekord powinien zawierać:

• identyfikator próbki i ocenę ryzyka;
• operatora, datę, urządzenie i wersję software;
• dyszę, ciśnienie, częstotliwość kropli i temperaturę;
• wynik QC, drop delay i containment;
• panel, partie odczynników i controls;
• plik bramek i wersję strategii;
• stężenie wejściowe, objętość i viability;
• event rate i abort rate;
• tryb, maskę i liczniki każdej frakcji;
• rodzaj kolektora i medium;
• czas startu i końca;
• objętość, liczbę, czystość, odzysk i viability po;
• odchylenia, zatory i działania;
• powiązanie z płytką, biblioteką albo hodowlą.

Checklista decyzji przed sortem

• Czy dalszy eksperyment potrzebuje czystości, odzysku czy pojedynczej depozycji?
• Jaka minimalna liczba żywych komórek jest potrzebna?
• Czy materiał wejściowy wystarcza po uwzględnieniu strat?
• Czy bramki mają controls?
• Czy marker selekcyjny pozostaje stabilny?
• Czy dysza i ciśnienie są odpowiednie dla komórki?
• Czy bufor utrzyma próbkę przez cały przewidywany czas?
• Czy naczynie i medium odbiorcze są zwalidowane?
• Czy sort podlega dodatkowym wymaganiom biosafety?
• Czy AMS i test containment są aktualne?
• Czy przewidziano reanalizę, liczenie i funkcję?
• Co będzie kryterium przerwania runu?

Checklista po sortowaniu

• Czy licznik, czas i abort rate są wiarygodne?
• Czy wystąpił zator lub niestabilny stream?
• Czy każda frakcja trafiła do właściwego naczynia?
• Jaka jest objętość rzeczywista?
• Ile jest żywych komórek?
• Jaka jest czystość i jej niepewność?
• Jaki jest odzysk względem jawnego mianownika?
• Czy depozycja do płytki została potwierdzona?
• Czy próbkę przekazano w wymaganej temperaturze i czasie?
• Czy pliki FCS, index data i ustawienia są zarchiwizowane?
• Czy odchylenia zostały zgłoszone przed użyciem materiału?

Najkrótsza zasada

Sorter nie „daje czystych komórek”. Podejmuje decyzje o kroplach, a sukces trzeba wykazać osobno przez czystość, odzysk, efficiency, żywotność, funkcję i bezpieczeństwo aerozolowe.
