Mikrobioreaktory Pioreactor i Chi.Bio

Streszczenie

Pioreactor i Chi.Bio są małymi, programowalnymi bioreaktorami do bakterii, drożdży i części zastosowań z mikroalgami. Nie są miniaturami każdego dużego fermentora. Ich największą wartością jest połączenie niewielkiej hodowli z automatycznym pomiarem, rejestrowaniem danych i sterowaniem.

Pioreactor 20 ml mierzy gęstość optyczną, miesza i ogrzewa hodowlę, a po dołączeniu pomp może prowadzić między innymi eksperymenty ciągłe. Chi.Bio integruje reaktor, cztery pompy, komputer sterujący, optykę wielokanałową, światło programowalne i regulację temperatury. W sierpniu 2026 roku podstawowy Pioreactor kosztował od 329 USD, a kompletny Chi.Bio 1190 USD. Są to ceny urządzeń, nie koszt gotowego, bezpiecznego procesu.

Najważniejsza lekcja nie brzmi „bioreaktor stał się gadżetem”. Brzmi: sprzężenie pomiaru, algorytmu i wykonania eksperymentu zeszło do ceny dobrego urządzenia konsumenckiego.

Od probówki do układu sterowania

Wstrząsana probówka zapewnia komórkom ciecz, składniki i pewną wymianę gazową. Badacz może co pewien czas pobrać próbkę i zmierzyć absorbancję. Pomiędzy pomiarami nie wie jednak dokładnie, co działo się z hodowlą.

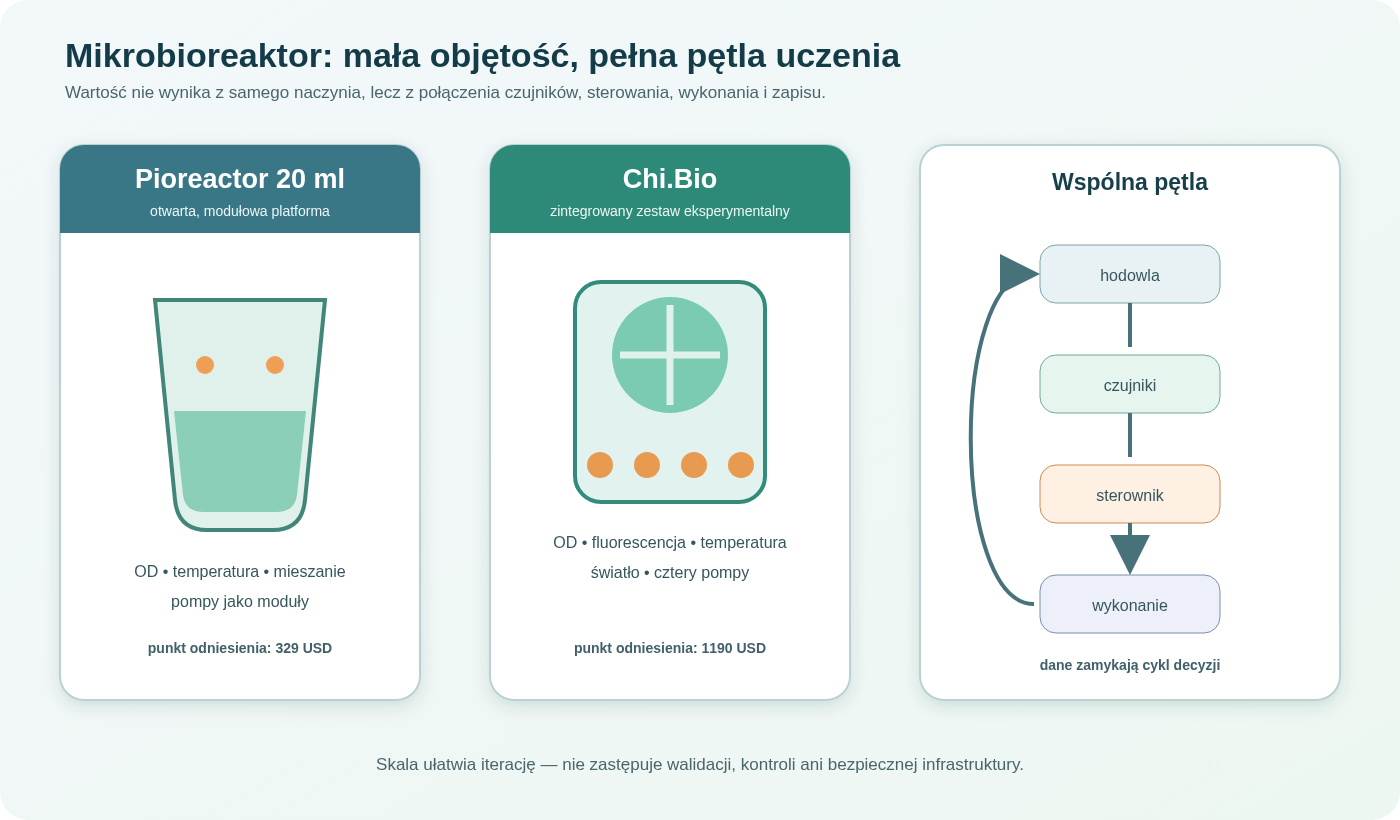

Mikrobioreaktor dodaje zamkniętą pętlę:

1. czujnik obserwuje proces;
2. oprogramowanie porównuje wynik z wartością zadaną;
3. element wykonawczy zmienia warunki;
4. układ zapisuje pomiar oraz działanie;
5. cykl się powtarza.

To jakościowa zmiana. Ręczny pomiar mówi, jaka była próbka o godzinie 12:00. Automatyczny zapis pozwala zobaczyć tempo wzrostu, opóźnienie odpowiedzi, oscylację regulatora, awarię pompy albo nagłą zmianę sygnału.

Co naprawdę mierzy OD

OD, czyli gęstość optyczna, nie jest bezpośrednią liczbą komórek. Detektor rejestruje osłabienie światła wskutek pochłaniania i rozpraszania. Na wynik wpływają:

• długość fali i geometria toru optycznego;
• rozmiar, kształt i agregacja komórek;
• barwa medium i produktów;
• pęcherzyki oraz krople na ściance;
• położenie mieszadła;
• zakres liniowy detektora;
• osad i biofilm.

Dlatego odczytu jednego urządzenia nie należy bez sprawdzenia przeliczać na komórki/ml ani porównywać z kuwetą o innej drodze optycznej. Potrzebna jest kalibracja właściwa dla organizmu, medium i zakresu. Jeszcze lepiej rozdzielić trzy pytania: czy OD jest stabilne technicznie, czy koreluje z biomasą i czy biomasa odpowiada liczbie żywych komórek.

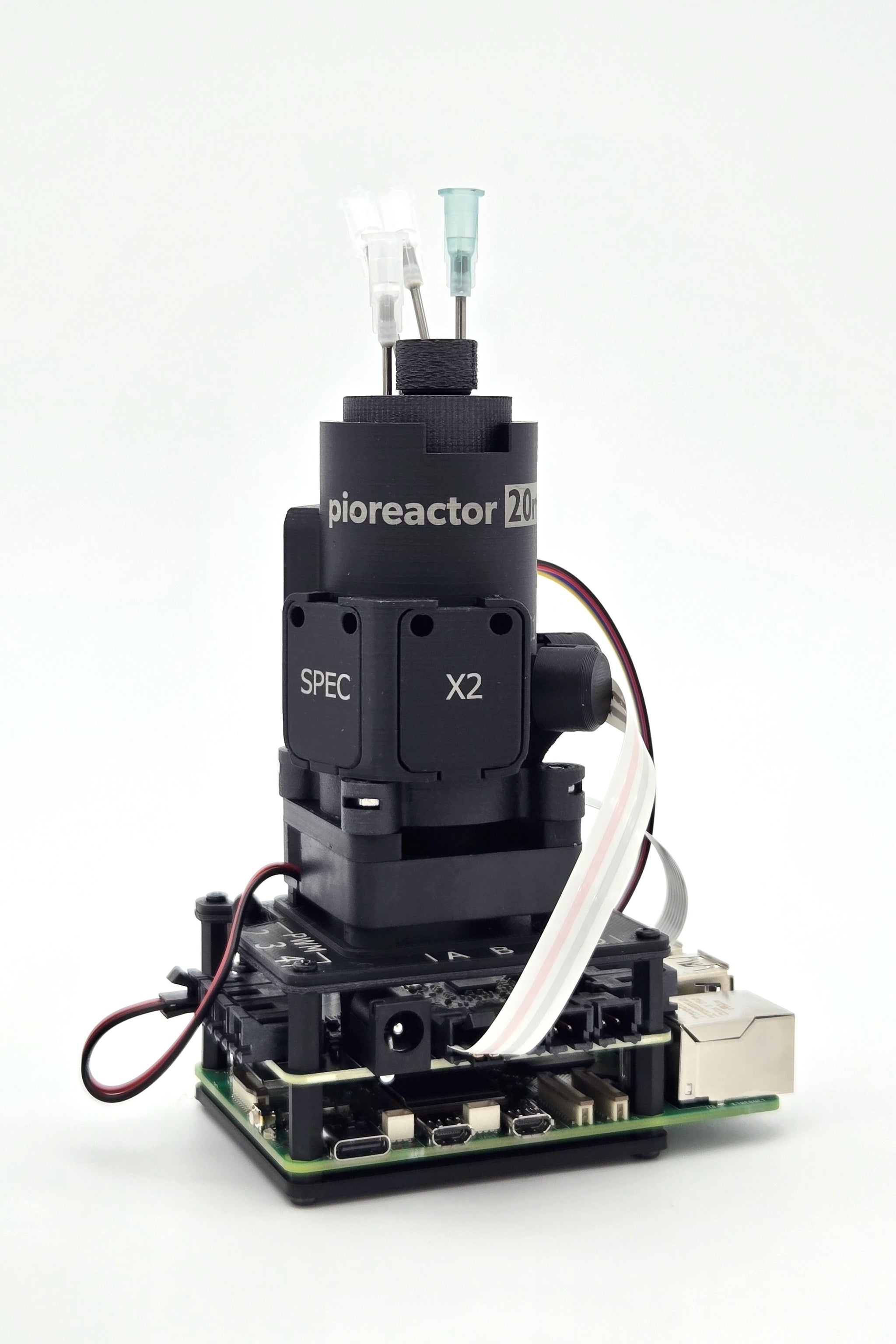

Pioreactor 20 ml

Pioreactor jest zbudowany wokół Raspberry Pi i otwartego oprogramowania. Zestaw 20 ml obejmuje układ optyczny do OD, mieszanie magnetyczne, szklaną fiolkę z portami oraz płytkę ogrzewania i pomiaru temperatury. Producent podaje zakres grzania od temperatury otoczenia do około 25°C powyżej niej. Wersja bez Raspberry Pi kosztowała 329 USD, a wariant z Raspberry Pi 5 — 408,80 USD według strony produktu sprawdzonej 15 sierpnia 2026 roku.¹

W bieżącej rewizji 1.5 fotodiody nie wiszą już na długich przewodach. Moduły Eye-Spy łączą detektor, 16-bitowy przetwornik i sztywne mocowanie przy naczyniu, co ogranicza przesuwanie geometrii i podatność analogowego sygnału na zakłócenia. Zestaw zawiera pręt mieszający PTFE 3 × 10 mm, pokrywę z metalowymi przewodami zakończonymi złączami luer lock oraz płytkę grzejną. Komputerem może być kilka modeli Raspberry Pi z Wi-Fi i 40-pinowym GPIO, dlatego nazwa „Pioreactor 20 ml” nie identyfikuje jeszcze procesora, ilości RAM ani interfejsów konkretnego egzemplarza.⁵

Podstawowy zestaw nie jest kompletnym chemostatem. Do automatycznego podawania świeżego medium i odbioru kultury potrzebne są pompy, przewody, zbiorniki, porty i ich kalibracja. W tym samym dniu pojedyncza pompa perystaltyczna była wystawiona za 69 USD.³

To rozróżnienie daje trzy konfiguracje:

Konfiguracja	Co potrafi	Czego jeszcze brakuje
reaktor podstawowy	OD, mieszanie, grzanie, zapis danych	automatycznej wymiany cieczy
reaktor z pompami	dozowanie, turbidostat, chemostat, dodatki w czasie	poprawnego toru płynowego i kalibracji przepływu
kilka reaktorów	równoległe warunki i replikaty	planu randomizacji, kontroli efektu stanowiska i zarządzania danymi

Mała objętość ogranicza zużycie medium i odczynników. Jednocześnie każda pobrana próbka jest dużą częścią kultury. Pobranie 1 ml z 20 ml to 5% objętości przed uwzględnieniem dopływu. Sampling staje się więc elementem bilansu, a nie neutralną obserwacją.

20 ml, 40 ml i XR nie są jedną konfiguracją

Model 40 ml v1.5 nie jest jedynie wyższą fiolką. Karta urządzenia rozdziela pojemność nominalną 40 ml, zalecany zakres pracy 10–25 ml, marketingowe maksimum 30 ml i techniczny limit napełnienia 36 ml zapisany w profilu oprogramowania. Używa większego pręta mieszającego 15 × 6 mm, a deklarowane grzanie sięga około 15°C ponad temperaturę otoczenia, wobec około 25°C w modelu 20 ml. Zmiana naczynia wpływa więc na mieszanie, dynamikę temperatury, sampling i kalibrację OD.⁶

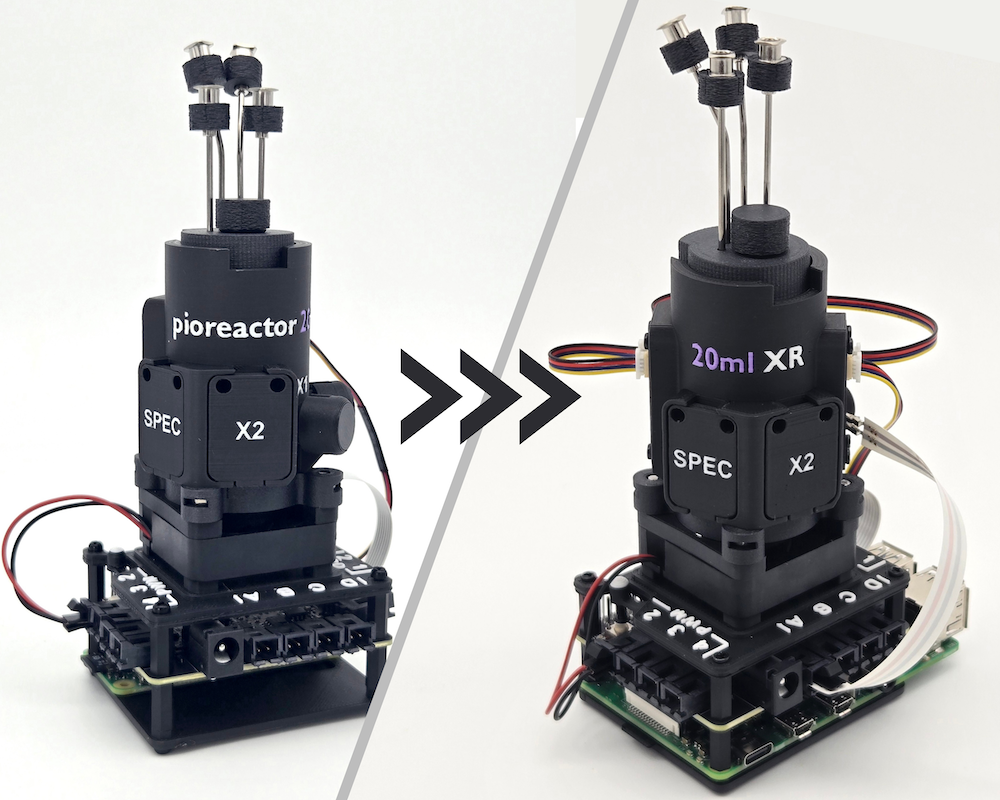

Wariant XR jest z kolei modernizacją 20 ml v1.5. Dodaje detektory rozproszenia pod kątami 45° i 135° do standardowego kanału 90°. Kanał 135° ma zwiększać czułość przy małej biomasie, 90° obsługuje zakres pośredni, a 45° pozostaje użyteczny przy większej mętności. Oprogramowanie może połączyć trzy odczyty w sygnał od_fused, ale wymaga to kalibracji na zestawie wzorców oraz zachowania właściwego przypisania detektora do kąta. XR poszerza zakres pomiaru; nie usuwa zależności OD od organizmu i medium.⁷

Kilka Pioreactorów tworzy układ leader–worker: leader udostępnia centralny interfejs, broker MQTT i główną bazę SQLite, a każdy worker steruje własnym reaktorem. W danych trwałych znajdują się surowe i filtrowane odczyty OD, estymowane tempo wzrostu, temperatura, obroty, zdarzenia dawkowania, zmiany LED, logi i kalibracje. Do odtworzenia eksperymentu potrzeba zatem nie tylko pliku CSV z wykresem, lecz także profilu doświadczenia, wersji programu, przypisanego modelu urządzenia i aktywnych kalibracji.

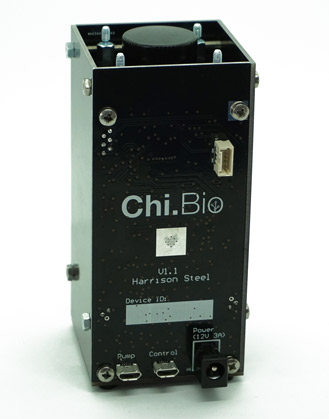

Chi.Bio

Chi.Bio powstał na Uniwersytecie Oksfordzkim jako otwarta platforma do automatyzacji biologii syntetycznej, systemowej i ewolucyjnej. Publikacja w PLOS Biology opisała między innymi hodowlę ciągłą, spektrometrię, sterowanie światłem i automatyczne eksperymenty ze sprzężeniem zwrotnym.⁴

Obecny zestaw sprzedawany przez LabMaker obejmuje:

• reaktor o roboczej objętości 12–25 ml;
• cztery niezależnie sterowane pompy perystaltyczne;
• mieszanie magnetyczne;
• pomiar OD;
• wielopasmowy pomiar optyczny;
• pięć kanałów światła widzialnego oraz UV;
• pomiar temperatury medium i płytę grzejną;
• komputer sterujący, który może obsłużyć do ośmiu par reaktor–pompy;
• otwarte oprogramowanie w Pythonie i interfejs WWW.

Standardowym naczyniem jest płaskodenna szklana fiolka 30 ml o średnicy 25 mm i wysokości 95 mm, pracująca zwykle z 12–25 ml cieczy. Mieszanie realizuje wentylator z magnesami trwałymi napędzający pręt magnetyczny. Rezystancyjna grzałka ma moc około 3 W; dla 20 ml deklarowana szybkość ogrzewania wynosi do około 2°C/min, natomiast chłodzenie jest pasywne. Oznacza to, że regulator może łatwo dodać ciepło, lecz zejście poniżej temperatury otoczenia wymaga osobnego rozwiązania.

Cztery pompy perystaltyczne mają niezależnie regulowane kierunek i prędkość, a deklarowany maksymalny przepływ wynosi 1 ml/s. Mniejsze dawki powstają przez pracę impulsową, dlatego rozdzielczość procesu zależy od czasu impulsu, sprężystości przewodu i martwej objętości. Podobnie jak w Pioreactorze, komenda pompy nie jest jeszcze dowodem podania określonej objętości.

Tor OD używa źródła 650 nm, natomiast czujnik wielopasmowy obserwuje kilka przedziałów widma od około 410 do 670 nm. Zależnie od rewizji platforma występuje z płytkami pięciu albo siedmiu kanałów LED. Układ może mierzyć barwne produkty, fluorescencję lub odpowiedź na program światła, ale w każdym z tych zastosowań trzeba wyznaczyć tło, przesłuch widmowy, zakres liniowy i wpływ OD na drogę wzbudzenia oraz emisji.

Sterownikiem jest BeagleBone Black z procesorem ARM Cortex-A8, 512 MB RAM i 4 GB pamięci eMMC; dostępny jest również nośnik microSD. Jeden komputer może obsłużyć do ośmiu modułów przez wspólną magistralę, a dane procesu są zapisywane jako CSV i JSON. Publiczne materiały rozróżniają rewizje elektroniki i oprogramowania, dlatego w raporcie należy podać wersje płytek, wariant LED, obraz systemu i źródło egzemplarza — gotowy zestaw LabMaker albo konstrukcję własną.⁸

Cena kompletnego zestawu 5-kanałowego wynosiła 1190 USD 15 sierpnia 2026 roku. Zawierała reaktor, zestaw czterech pomp i komputer sterujący, ale nie przewody silikonowe.²

Chi.Bio jest szczególnie ciekawe tam, gdzie światło nie tylko oświetla próbkę, lecz jest bodźcem eksperymentalnym. Może wzbudzać reporter fluorescencyjny, aktywować układ optogenetyczny lub odtwarzać program oświetlenia dla organizmu fotosyntetyzującego. Nie oznacza to automatycznie, że każdy kanał daje ilościowy pomiar bez kalibracji i korekcji przesłuchu widmowego.

Batch, chemostat i turbidostat

Te trzy tryby odpowiadają na inne pytania.

Batch zaczyna się od określonej objętości medium. Zasoby są zużywane, biomasa i metabolity narastają, a środowisko zmienia się wraz z czasem. Taki eksperyment dobrze pokazuje lag, wzrost wykładniczy i wejście w fazę stacjonarną, ale czas jest spleciony ze zmianą składu medium.

Chemostat stale podaje świeże medium i odbiera taką samą objętość kultury. Przy objętości V i przepływie F szybkość rozcieńczania wynosi:

D = F / V

W stanie ustalonym, przy spełnieniu założeń modelu, właściwe tempo wzrostu zbliża się do D. Gdy przepływ jest zbyt duży względem zdolności wzrostu, następuje wymywanie kultury. Sama równość objętości dopływu i odpływu nie dowodzi stanu ustalonego — trzeba jeszcze obserwować biomasę, substrat lub produkt przez kilka czasów przebywania.

Turbidostat używa OD jako sygnału sprzężenia zwrotnego. Gdy sygnał przekracza próg, układ rozcieńcza kulturę. Dzięki temu można utrzymywać hodowlę w wybranym zakresie gęstości, ale stabilność zależy od opóźnienia pomiaru, dynamiki pompy, mieszania i właściwie dobranej histerezy. Regulator może oscylować nawet wtedy, gdy biologicznie wszystko działa poprawnie.

Pompa nie dozuje objętości „z definicji”

Pompa perystaltyczna przemieszcza ciecz przez zgniatanie elastycznego przewodu. Przepływ zależy od:

• średnicy i materiału przewodu;
• zużycia oraz odkształcenia przewodu;
• wysokości zbiornika i przeciwciśnienia;
• lepkości medium;
• czasu rozruchu i hamowania;
• napięcia, prędkości i trybu pracy;
• pęcherzyków oraz nieszczelności.

Kalibracja ml/s wykonana wodą i nowym przewodem nie jest bezterminową własnością pompy. W długim eksperymencie warto kontrolować masę zbiorników albo objętość odpływu oraz zapisywać rzeczywisty czas załączenia. W przeciwnym razie algorytm zna komendę, ale nie zna wykonanej dawki.

Co można badać na tej skali

Mikrobioreaktory dobrze pasują do pytań, w których liczy się wiele punktów czasowych, porównanie programów sterowania albo równoległość:

• krzywe wzrostu różnych szczepów lub mediów;
• wpływ temperatury i programu oświetlenia;
• dynamika ekspresji reportera;
• odpowiedź układu syntetycznego na bodziec;
• przejście z hodowli okresowej do ciągłej;
• stabilność regulatora i wpływ opóźnień;
• długotrwałe doświadczenia ewolucyjne prowadzone w zatwierdzonym modelu;
• optymalizacja warunków przed przejściem do większej skali.

Ich siłą jest screening i obserwacja dynamiki. Nie każdy wynik przenosi się jednak do większego zbiornika.

Czego te urządzenia nie zastępują

Pioreactor i Chi.Bio nie zastępują automatycznie:

• fermentora z pomiarem i regulacją pH;
• sondy rozpuszczonego tlenu i kontrolowanego mieszania gazów;
• walidowanego pomiaru gazów wylotowych;
• systemu przeciwpiennego;
• sterylnego pobierania wielu próbek;
• kontrolowanej pracy z komórkami ssaczymi;
• kwalifikowanej aparatury procesowej;
• infrastruktury containment, dekontaminacji i odpadów.

Mała fiolka może mieć dobrą wymianę tlenu dla jednego organizmu i bardzo słabą dla innego. Brak sygnału DO oznacza, że operator nie wie bezpośrednio, czy obserwowana zmiana wynika z projektu genetycznego, wyczerpania substratu czy ograniczenia tlenowego.

Dlaczego nie jest to model bioreaktora do organoidów

W kulturze mikroorganizmów OD bywa użytecznym sygnałem biomasy, a szybkie mieszanie może poprawiać transport. W hodowli komórek ssaczych i organoidów dochodzą wrażliwość na ścinanie, zależność od macierzy, większe wymagania sterylności, kontrola gazów, osmolalność i jakość produktu komórkowego.

Dlatego Pioreactor i Chi.Bio należy zestawiać przede wszystkim z małymi turbidostatami, fotobioreaktorami i układami automatycznej mikrobiologii. Bioreaktory do komórek ssaczych opisuje osobno artykuł Bioreaktory do komórek ssaczych i organoidów.

Skala zakupu a skala dowodu

Cena 329 lub 1190 USD mówi, ile kosztuje platforma. Nie mówi, ile kosztuje wiarygodna odpowiedź. Do projektu mogą dojść:

• pompy, przewody, fiolki i zbiorniki;
• odczynniki, medium i materiał biologiczny;
• kontrola dodatnia i ujemna;
• metoda ortogonalna do OD;
• chłodzenie, odpady i dekontaminacja;
• kalibracja temperatury i przepływu;
• czas programowania oraz analizy;
• zapas na awarię i powtórzenie serii.

Rzetelny budżet rozwija artykuł Koszty wejścia do badań. Bezpieczeństwo i ramy prawne nie są elementami opcjonalnymi; są osobną warstwą decyzji opisaną w Biosafety opartym na ocenie ryzyka oraz GMO, wektory i bezpieczeństwo materiału zmodyfikowanego.

Co może z tego wynieść osoba z fizyki, automatyki lub informatyki

Mikrobioreaktor jest dobrym miejscem spotkania biologii z kompetencjami ilościowymi. Projekt może obejmować:

• identyfikację dynamiki obiektu;
• dobór częstotliwości próbkowania;
• filtrację zaszumionego sygnału;
• projekt regulatora i test jego stabilności;
• wersjonowanie oprogramowania;
• walidację przepływu oraz temperatury;
• model bilansu masy;
• analizę szeregów czasowych;
• reprodukowalny raport z surowych danych.

Najlepsze portfolio nie pokazuje jedynie wykresu OD. Pokazuje hipotezę, schemat pętli, kalibrację, kontrole, surowe dane, kod, historię awarii i kryterium wniosku. To dowodzi umiejętności pracy na styku aparatury i biologii.

Checklista wyboru

• Czy organizm i medium są zgodne z materiałami toru płynowego?
• Czy potrzebny jest tylko batch, czy rzeczywista wymiana ciągła?
• Czy OD pozostaje w użytecznym zakresie?
• Czy potrzebna jest fluorescencja lub programowalne światło?
• Czy temperatura docelowa mieści się w możliwościach grzania i warunkach pomieszczenia?
• Jak zostanie sprawdzony przepływ pomp?
• Jakie pomiary potwierdzą OD?
• Ile objętości zabierze sampling?
• Czy potrzebny jest pH, DO albo kontrola gazu, których mała platforma nie zapewnia?
• Czy kilka jednostek ma większą wartość niż jeden bogatszy reaktor?
• Kto odpowiada za ocenę ryzyka, odpady i zatwierdzenie pracy?

Mikrobioreaktor nie usuwa biologii z eksperymentu. Sprawia, że część biologii staje się obserwowalna jako sygnał w czasie, a część decyzji można wykonywać automatycznie. Właśnie ta kombinacja — niewielka objętość, otwarte sterowanie i rejestrowana pętla — jest ważniejsza niż sama niska cena.
