Zamrażarka jako infrastruktura krytyczna, nie sprzęt AGD

Zamrażarka laboratoryjna wygląda jak większy domowy zamrażalnik, ale pełni zupełnie inną rolę: przechowuje materiał często niemożliwy do odtworzenia — banki komórek, próbki pacjentów, kwasy nukleinowe, białka i odczynniki, których utrata cofa projekt o miesiące lub lata. Dlatego jej wartość mierzy się nie tyle temperaturą, ile niezawodnością i systemem zabezpieczeń. Awaria domowej lodówki oznacza zepsute jedzenie; awaria laboratoryjnej zamrażarki −80 °C może oznaczać utratę całego banku komórek. Ten pozornie prosty sprzęt jest więc infrastrukturą krytyczną, projektowaną wokół założenia, że kiedyś zawiedzie — i pytania, co się wtedy stanie z próbkami.

Ten artykuł rozwija wątek zamrażarek z przewodnika Wyposażenie laboratorium komórkowego. Omawia zakresy temperatur i ich zastosowania, budowę układu chłodniczego, pobór mocy i ciepło odpadowe, monitoring i redundancję oraz plan awaryjny. Przechowywanie w cieczy/oparach azotu i fizykę mrożenia opisuje osobno Kriogenika i bank komórek.

Zakresy temperatur i ich zastosowania

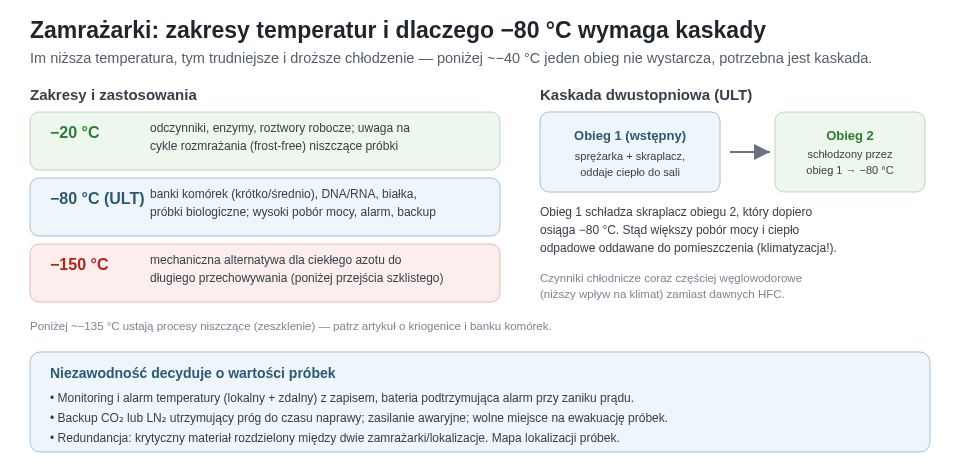

Zakresy temperatur zamrażarek laboratoryjnych (−20, −80, −150 °C) z zastosowaniami oraz schemat dwustopniowego układu kaskadowego zamrażarki ULT. Im niższa temperatura, tym trudniejsze i droższe chłodzenie, a niezawodność decyduje o wartości przechowywanego materiału.
Zakresy temperatur zamrażarek laboratoryjnych (−20, −80, −150 °C) z zastosowaniami oraz schemat dwustopniowego układu kaskadowego zamrażarki ULT. Im niższa temperatura, tym trudniejsze i droższe chłodzenie, a niezawodność decyduje o wartości przechowywanego materiału.

W pracowni spotyka się trzy główne zakresy, dobierane do materiału i czasu przechowywania:

  • −20 °C — odczynniki, enzymy, roztwory robocze, część próbek na krótko. Uwaga na zamrażarki z automatycznym odszranianiem (frost-free): cykliczne, lokalne ogrzewanie dla usunięcia szronu rozmraża i uszkadza wrażliwe próbki (białka, kwasy nukleinowe) — do materiału biologicznego wybiera się modele bez cyklu frost-free (manual defrost).
  • −80 °C (ULT, Ultra-Low Temperature) — standard dla DNA/RNA, białek, tkanek i wielu próbek biologicznych; dla żywych banków komórek zwykle etap przejściowy przed przechowywaniem poniżej około −130 °C. To najbardziej „krytyczna" zamrażarka pracowni: duży pobór mocy, znaczne ciepło odpadowe i bezwzględny wymóg alarmu oraz planu awaryjnego.
  • −150 °C — mechaniczna alternatywa dla ciekłego azotu do długoterminowego przechowywania poniżej temperatury przejścia szklistego (~−135 °C), gdzie ustają procesy niszczące. Eliminuje logistykę azotu kosztem bardzo dużego poboru mocy i podatności na awarię zasilania.

Dla przechowywania najdłuższego i najbardziej krytycznego materiału (linie komórkowe na dekady) standardem pozostaje ciekły azot (−196 °C) — porównanie i wybór między mechanicznym −150 °C a azotem opisuje Kriogenika i bank komórek.

Dlaczego −80 °C wymaga kaskady chłodniczej

Zwykła, jednostopniowa sprężarkowa pętla chłodnicza (jak w domowej lodówce) osiąga praktycznie ok. −30…−40 °C — dla żadnego czynnika chłodniczego nie da się jednym obiegiem zejść znacznie niżej przy rozsądnej sprawności. Dlatego zamrażarki ULT stosują układ kaskadowy (dwustopniowy):

  • Obieg pierwszy (wstępny) — sprężarka i skraplacz oddające ciepło do pomieszczenia; schładza nie bezpośrednio komorę, lecz skraplacz obiegu drugiego.
  • Obieg drugi — pracuje z innym czynnikiem chłodniczym i dopiero, schłodzony przez obieg pierwszy, osiąga −80 °C w komorze.

Konsekwencje są praktyczne: dwie sprężarki i dwa obiegi oznaczają duży pobór mocy i znaczne ciepło odpadowe oddawane do sali — zamrażarka ULT realnie grzeje pomieszczenie i obciąża klimatyzację, co trzeba uwzględnić przy planowaniu pracowni (kilka zamrażarek ULT w małym pokoju bez chłodzenia to problem termiczny). Nowoczesne modele poprawiają sprawność (m.in. sprężarki o zmiennej wydajności, lepsza izolacja próżniowa paneli) i coraz częściej używają węglowodorowych czynników chłodniczych o niższym wpływie na klimat zamiast dawnych związków HFC.

Niezawodność: monitoring, alarmy i redundancja

Ponieważ zamrażarka kiedyś zawiedzie, jej wartość zależy od warstw zabezpieczeń:

  • Monitoring i alarm temperatury — czujnik z progami alarmowymi, alarm lokalny i zdalny (SMS/e-mail/system budynkowy) oraz rejestracja przebiegu temperatury (data logging). Alarm musi działać także przy zaniku zasilania (bateria podtrzymująca), bo wtedy jest najbardziej potrzebny.
  • Backup chłodzenia — automatyczny system dopuszczający CO₂ lub ciekły azot do komory po przekroczeniu progu, utrzymujący bezpieczną temperaturę do czasu naprawy lub ewakuacji próbek. Dla najcenniejszego materiału to zabezpieczenie krytyczne.
  • Zasilanie awaryjne — podłączenie do obwodu z generatorem/UPS; przynajmniej priorytetowe traktowanie ULT w planie zasilania budynku.
  • Redundancja i miejsce ewakuacji — krytyczny materiał rozdziela się między dwie zamrażarki lub lokalizacje, a pracownia utrzymuje wolne miejsce, do którego można szybko przenieść próbki z uszkodzonego urządzenia. Bez tego awaria jednej zamrażarki niszczy niepodzielony bank.
  • Mapa lokalizacji i organizacja — rejestr, w której zamrażarce, na której półce i w którym pudełku znajduje się próbka, skraca czas otwarcia drzwi (każde otwarcie ogrzewa wnętrze i wpuszcza wilgoć). Dobra organizacja to nie estetyka, lecz element ochrony próbek.

Cztery temperatury, których nie wolno mylić

W dokumentacji urządzenia pojawiają się różne liczby:

  1. setpoint — wartość zadana sterownikowi;
  2. odczyt sterownika — pomiar czujnika regulacyjnego;
  3. temperatura rejestratora niezależnego — pomiar służący nadzorowi;
  4. temperatura materiału — rzeczywisty stan próbki.

Nie są identyczne. Czujnik sterownika może znajdować się blisko kanału powietrza, a niezależna sonda w reprezentatywnym miejscu komory. Powietrze reaguje szybko po otwarciu drzwi, lecz duża zamrożona masa próbki znacznie wolniej.

Alarm ustawiony wyłącznie na podstawie chwilowej temperatury powietrza może dzwonić przy każdym pobraniu. Zbyt długie opóźnienie może natomiast ukryć rozwijającą się awarię. Progi i delay powinny wynikać z mapowania oraz czasu utrzymywania bezpiecznej temperatury, nie z ustawień fabrycznych.

Odbiór i kwalifikacja

Nowa zamrażarka nie jest gotowa tylko dlatego, że osiągnęła −80°C. Odbiór obejmuje:

  • zgodność modelu i wyposażenia z zamówieniem;
  • stan transportowy;
  • napięcie, zabezpieczenie i obwód;
  • odstępy wentylacyjne;
  • wersję oprogramowania;
  • czujniki, porty i alarmy;
  • dokumentację, szkolenie i listę części.
IQ: czy zainstalowano właściwie

Installation qualification potwierdza lokal, zasilanie, wentylację, identyfikator, instrukcje i konfigurację.

OQ: czy funkcje działają

Operational qualification sprawdza:

  • osiąganie setpointu;
  • stabilność;
  • alarm wysokiej i niskiej temperatury;
  • alarm drzwi;
  • alarm zaniku zasilania;
  • baterię;
  • komunikację z systemem;
  • wejście backupu.

Test alarmu nie polega na naciśnięciu przycisku test. Trzeba sprawdzić pełną ścieżkę: sonda → sterownik → bramka → telefon dyżurny → reakcja.

PQ: czy działa z rzeczywistym obciążeniem

Performance qualification bada urządzenie w przewidywanym użyciu. Zapełnienie zmienia przepływ powietrza, bezwładność i czas powrotu po otwarciu.

Przydatne testy:

  • stabilność przez reprezentatywny okres;
  • mapowanie kilku punktów;
  • powrót po standardowym otwarciu drzwi;
  • zachowanie przy maksymalnym typowym załadunku;
  • symulacja zaniku zasilania;
  • czas do progu alarmowego;
  • skuteczność procedury przeniesienia.

Mapowanie temperatury

Jeden czujnik nie opisuje całej komory. Mapowanie używa wielu kalibrowanych loggerów rozmieszczonych między innymi:

  • u góry i na dole;
  • z przodu i z tyłu;
  • blisko drzwi;
  • w środku;
  • przy możliwych mostkach cieplnych.

Celem nie jest wyprodukowanie kolorowej mapy. Należy ustalić:

  • punkt najcieplejszy;
  • punkt najzimniejszy;
  • zmienność w czasie;
  • wpływ otwierania;
  • właściwe miejsce niezależnej sondy;
  • czy cały użyteczny obszar spełnia kryterium.

Mapowanie wykonuje się dla stanu odpowiadającego pracy. Pusta komora może reagować szybciej niż wypełniona. Sztuczny wsad powinien odtwarzać objętość i bezwładność realnego materiału, a nie blokować przepływu w nierealny sposób.

Ponowne mapowanie może być potrzebne po:

  • dużej naprawie;
  • zmianie organizacji wnętrza;
  • przeniesieniu;
  • zmianie setpointu;
  • odchyleniu sugerującym nowy rozkład;
  • zaplanowanym okresie oceny.

Niezależny rejestrator

Sterownik służy do regulacji urządzenia. Niezależny logger służy do oceny, co działo się z kolekcją. Powinien mieć:

  • zakres obejmujący temperaturę pracy;
  • znaną dokładność;
  • kalibrację spójną pomiarowo;
  • wystarczającą pamięć;
  • właściwy interwał zapisu;
  • zegar z kontrolą czasu;
  • alarm lokalny i zdalny;
  • zasilanie niezależne lub bateryjne.

CDC w wymagającym kontekście przechowywania szczepionek zaleca ciągły digital data logger i zapis temperatury; zasada ciągłego monitoringu oraz udokumentowanej reakcji dobrze pokazuje, dlaczego pojedynczy odczyt rano nie wykrywa krótkiego nocnego odchylenia.1

Niepewność i próg

Jeżeli kryterium wynosi ≤ −70,0°C, a logger pokazuje −70,1°C z niepewnością 0,8°C, prosty werdykt „spełnia” jest zbyt pewny. Reguła decyzji powinna uwzględniać niepewność, znaczenie materiału i walidowany zakres stabilności.

Alarm to proces organizacyjny

Skuteczny alarm odpowiada na pięć pytań:

  1. Kto otrzymuje go jako pierwszy?
  2. Po jakim czasie następuje eskalacja?
  3. Czy odbiorca ma dostęp do pomieszczenia?
  4. Gdzie znajduje się wolna pojemność?
  5. Kto decyduje o przeniesieniu?

Dyżur bez klucza, wózka, rękawic kriogenicznych lub listy lokalizacji jest tylko listą telefonów.

Testy wywołania

Okresowo symuluje się:

  • wysoką temperaturę;
  • zanik zasilania;
  • utratę sieci;
  • brak potwierdzenia przez pierwszą osobę;
  • alarm poza godzinami.

Rejestruje się czas wysłania, odebrania, potwierdzenia i działania.

Co zrobić po odchyleniu

Po alarmie nie otwiera się odruchowo drzwi. Najpierw sprawdza się:

  • czy awaria dotyczy urządzenia, sondy czy zasilania;
  • trend temperatury;
  • temperaturę pomieszczenia;
  • pracę sprężarek;
  • stan drzwi;
  • dostępność backupu;
  • przewidywany czas serwisu.

Jeśli urządzenie jest stabilne i zamknięte, pochopne otwarcie może przyspieszyć ogrzewanie. Jeżeli trend jest szybki albo serwis odległy, uruchamia się plan ewakuacji.

Ocena materiału

Przekroczenie progu alarmowego nie oznacza automatycznie utraty całej zawartości. Należy zebrać:

  • pełny wykres;
  • maksymalną temperaturę;
  • czas;
  • lokalizację próbek;
  • rodzaj materiału;
  • znane dane stabilności;
  • stan fizyczny i historię wcześniejszych cykli.

Potem podejmuje się udokumentowaną decyzję:

  • zwolnić bez ograniczeń;
  • zwolnić warunkowo;
  • skierować do dodatkowego QC;
  • przenieść do zastosowania mniej wymagającego;
  • odrzucić.

Nie wolno kasować alarmu i udawać, że „nic się nie rozmroziło”, jeśli brak danych to potwierdzających.

Redundancja kolekcji

Wolna zamrażarka stojąca w tym samym pomieszczeniu i na tym samym obwodzie nie chroni przed pożarem, zalaniem ani awarią instalacji. Krytyczny bank dzieli się według analizy ryzyka:

  • partie master i working;
  • pierwotny materiał i produkt;
  • lokalizacja A i B;
  • różne obwody lub budynki.

Nie trzeba kopiować wszystkiego. Najcenniejsze, nieodtwarzalne próbki powinny mieć wyższy poziom zabezpieczenia niż łatwo dostępny odczynnik.

Pojemność awaryjna

Organizacja powinna wiedzieć:

  • ile pudełek można przyjąć natychmiast;
  • w którym urządzeniu;
  • czy format stojaków jest zgodny;
  • kto zatwierdza przeniesienie;
  • jak zachować mapę lokalizacji;
  • co zrobić, gdy awaria obejmuje kilka urządzeń.

„Mamy gdzieś wolne miejsce” nie wystarcza podczas nocnej awarii.

Setpoint −80 czy −70°C

Część kolekcji może być stabilna przy −70°C. Podniesienie setpointu zmniejsza zużycie energii i obciążenie układu, ale nie powinno być decyzją wyłącznie ekologiczną.

Przed zmianą trzeba sprawdzić:

  • wymagania materiału i zestawów;
  • dane stabilności;
  • warunki wcześniejszych badań;
  • umowy i procedury;
  • alarmy;
  • mapowanie;
  • wpływ na czas bezpiecznego utrzymania po awarii.

ENERGY STAR Version 2.0, obowiązująca od 2025 roku dla laboratoryjnych urządzeń chłodniczych w programie amerykańskim, ocenia ULT przy zdefiniowanej temperaturze i normalizuje dzienne zużycie energii do objętości. Pozwala porównywać modele według wspólnej metody zamiast deklaracji marketingowej.2

Energia i czynnik chłodniczy

Do porównania ofert należy zebrać:

  • kWh na dobę w określonych warunkach;
  • temperaturę testu;
  • pojemność użyteczną;
  • temperaturę otoczenia;
  • ciepło oddawane do pomieszczenia;
  • rodzaj i ilość czynnika;
  • czas pull-down;
  • czas recovery;
  • holdover po utracie zasilania.

Niższe zużycie energii zmniejsza także obciążenie klimatyzacji. Różnica kilku kWh dziennie, pomnożona przez lata i wiele urządzeń, ma znaczenie.

Rozporządzenie (UE) 2024/573 ogranicza fluorowane gazy cieplarniane i wpływa na dostępność nowych urządzeń oraz serwis części starszych układów, z odrębnymi wyjątkami między innymi dla zastosowań poniżej −50°C.3 Przy zakupie trzeba pytać nie tylko o GWP czynnika, ale także o bezpieczeństwo, serwis i zgodność instalacji.

Węglowodory, takie jak propan i etan, mają niski GWP, lecz są palne. Urządzenie projektuje się z małym ładunkiem i odpowiednimi zabezpieczeniami; użytkownik nie powinien samodzielnie ingerować w obieg.

Organizacja wnętrza

Pudełka i stojaki powinny:

  • maksymalizować użyteczną pojemność bez blokowania przepływu;
  • umożliwiać pobranie jednej pozycji;
  • mieć trwałe identyfikatory;
  • ograniczać czas drzwi otwartych;
  • pasować do pojemności awaryjnej.

Coroczny przegląd może usuwać:

  • przeterminowane odczynniki;
  • puste pudełka;
  • duplikaty bez celu;
  • próbki bez właściciela;
  • materiał bez dokumentacji.

To tańsze niż zakup kolejnej ULT tylko dlatego, że poprzednia zawiera 20% „osieroconych” fiolek.

Obsługa: szron, drzwi i konserwacja

Codzienna dyscyplina wydłuża życie sprzętu i chroni próbki:

  • Ograniczanie otwierania drzwi — każde otwarcie ULT wpuszcza ciepłe, wilgotne powietrze, które osadza się jako szron/lód na uszczelkach i wnętrzu, pogarszając szczelność i wymuszając cięższą pracę sprężarek. Praca „na już przygotowanej liście" i szybkie pobieranie ograniczają straty.
  • Odszranianie i czyszczenie — okresowe usuwanie szronu (przy manualnym rozmrażaniu z ewakuacją próbek), czyszczenie filtra i skraplacza z kurzu (zapchany skraplacz przegrzewa sprężarki i skraca ich żywotność).
  • Kontrola uszczelek i drzwiczek wewnętrznych — wewnętrzne drzwiczki (segmenty) ograniczają utratę zimna przy dostępie do jednej części; sprawne uszczelki utrzymują temperaturę.
  • Serwis prewencyjny — okresowy przegląd układu chłodniczego i weryfikacja czujników/alarmów urządzeniem odniesienia (wyświetlacz może dryfować).

Dobór, segment cenowy i całkowity koszt posiadania

Kolejność decyzji:

  1. Temperatura i materiał — odczynniki: −20 °C (manual defrost dla wrażliwych); banki i próbki biologiczne: −80 °C ULT; długie przechowywanie: −150 °C lub ciekły azot.
  2. Pojemność i format — objętość, liczba półek/segmentów, system pudełek/rack, z zapasem na redundancję.
  3. Infrastruktura sali — zasilanie (obwód, generator/UPS), odbiór ciepła odpadowego (klimatyzacja), miejsce i obciążenie posadzki.
  4. Zabezpieczenia — monitoring z alarmem zdalnym i zapisem, backup CO₂/LN₂, plan awaryjny i miejsce ewakuacji.
  5. Energooszczędność i czynnik chłodniczy — pobór mocy jest znaczącą częścią TCO; nowsze, energooszczędne modele obniżają koszt i ciepło odpadowe.

Segment cenowy (orientacyjnie): zamrażarka −20 °C to segment wejściowy; −80 °C ULT — segment średni z istotnym, stałym poborem mocy (główny koszt eksploatacji) oraz kosztem monitoringu i backupu; −150 °C — segment wyższy z bardzo dużym poborem energii. Największym ukrytym kosztem jest ciągłe zasilanie, chłodzenie sali, monitoring i redundancja — a największym ryzykiem finansowym utrata próbek przy zaniedbaniu tych warstw. Perspektywę kosztową rozwija artykuł Koszty wejścia do badań.

Przykładowe realne urządzenia

Przykłady ilustrujące zakresy i podejścia (nie rekomendacje):

  • −80 °C (ULT): Thermo Scientific TSX / Forma (seria z izolacją próżniową paneli VIP i sprężarkami o zmiennej wydajności), Eppendorf CryoCube F740, PHCbi VIP ECO (MDF), Haier Biomedical — pełne spektrum ULT z monitoringiem i backupem.
  • Efektywność energetyczna: Stirling Ultracold — ULT oparte na silniku Stirlinga zamiast kaskady sprężarkowej, znane z niskiego poboru mocy; przykład alternatywnego podejścia do chłodzenia.
  • −150 °C (mechaniczne, bez LN₂): PHCbi MDF-C2156VAN, Thermo CryoPlus — do długiego przechowywania poniżej przejścia szklistego.
  • −20 °C do biologii: modele bez cyklu frost-free (manual defrost) — np. laboratoryjne serie Liebherr, PHCbi, Thermo — chroniące wrażliwe próbki przed cyklami rozmrażania.
  • Monitoring i backup: niezależne rejestratory temperatury (np. Testo, Elpro), systemy alarmów zdalnych oraz backup CO₂/LN₂ dopuszczający chłodziwo po przekroczeniu progu.

Najczęstsze błędy

  • Frost-free do próbek biologicznych — cykle rozmrażania niszczą materiał; użyj manual defrost.
  • Brak alarmu zdalnego i zapisu — awaria w nocy/weekend pozostaje niezauważona do rozmrożenia próbek.
  • Brak backupu i redundancji — jedna awaria niszczy niepodzielony bank; rozdziel krytyczny materiał i miej miejsce ewakuacji.
  • Ignorowanie ciepła odpadowego — kilka ULT w małej sali bez klimatyzacji przegrzewa się i skraca żywotność sprężarek.
  • Zapchany skraplacz/filtr i częste otwieranie drzwi — przegrzewanie sprężarek, szron, cięższa praca i wyższe zużycie energii.
  • Zaufanie wyświetlaczowi bez weryfikacji — dryf czujnika bez kontroli referencyjnej.
  • Brak mapy lokalizacji — długie szukanie przy otwartych drzwiach ogrzewa całą zawartość.

Checklista kwartalna

  • Czy alarm zdalny przeszedł test end-to-end?
  • Czy aktualna jest lista dyżurów?
  • Czy rejestrator ma ważną kalibrację?
  • Czy zegar i interwał zapisu są poprawne?
  • Czy filtry i skraplacz są czyste?
  • Czy uszczelki przylegają?
  • Czy szron nie blokuje drzwi?
  • Czy mapa inwentarza odpowiada stanowi?
  • Czy dostępna jest pojemność awaryjna?
  • Czy backup ma wystarczający zapas chłodziwa?
  • Czy obwód generatora był testowany?
  • Czy serwis zna priorytet urządzenia?

Próba awaryjna

Raz na ustalony okres warto przeprowadzić ćwiczenie:

  1. wybrać fikcyjnie uszkodzone urządzenie;
  2. uruchomić alarm;
  3. powiadomić dyżur;
  4. wskazać miejsce docelowe;
  5. przenieść jedno testowe pudełko;
  6. zeskanować zmianę lokalizacji;
  7. odtworzyć mapę;
  8. zapisać czasy i problemy.

Ćwiczenie często ujawnia brak zgodnego stojaka, nieaktualny numer telefonu albo drzwi, których nie da się otworzyć po godzinach. Lepiej znaleźć to bez zagrożenia dla kolekcji.

Najkrótsza zasada

Temperatura chroni próbkę tylko wtedy, gdy jest zmierzona niezależnie, alarm prowadzi do reakcji, a materiał ma dokąd zostać przeniesiony.
